Узнайте, как выбрать u образный тэн 1 квт для вашего проекта

Что такое U-образный ТЭН 1 кВт и принцип работы

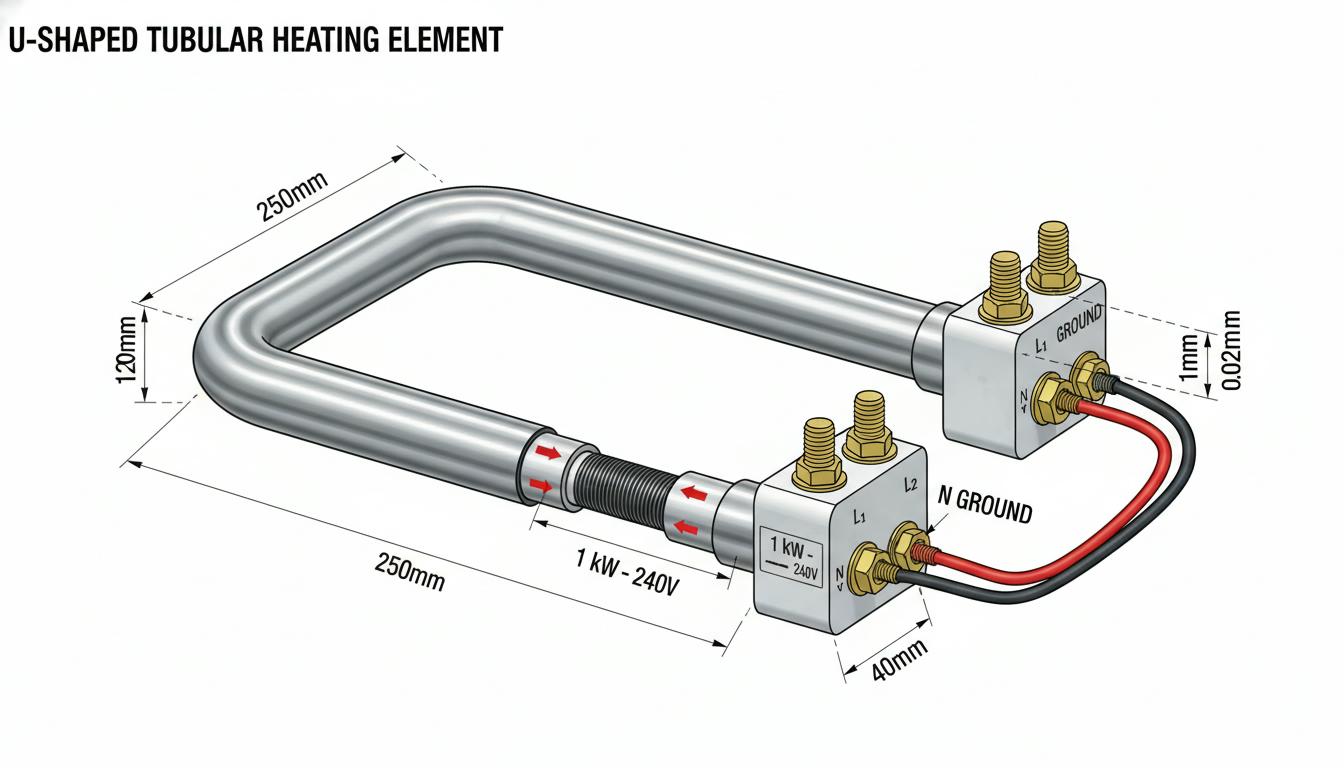

U-образный ТЭН представляет собой металлическую трубку диаметром 12–13 мм, внутри которой находится никромовая спираль в изоляционном наполнителе (MgO). На концах установлены контактные стержни М4. Форма "U" с радиусом изгиба R30 мм обеспечивает компактность и равномерное распределение тепла, что особенно важно в ограниченных пространствах. Мощность 1 кВт (1000 Вт) позволяет эффективно нагревать малые и средние объемы, такие как вода в бочках, воздух в калориферах или растворы в котлах.

Преимущества формы U

• Легкий монтаж в отверстия G1/2″ (длина резьбы 20 мм, заделка стержня 40 мм).
• Высокая надежность: срок службы 5–10 лет, гарантия 1 год при правильной эксплуатации.
• Энергоэффективность: быстрый нагрев без перерасхода энергии.

Расшифровка маркировки

Каждый TЭН имеет свою маркировку, которая отражает ключевые параметры. Например, маркировка 32А13/1,0-J-220 R30Ш расшифровывается следующим образом:

• 32 — развернутая длина трубки (см);
• A13 — диаметр 13 мм;
• 1,0 — мощность в кВт;
• J — среда (вода);
• 220 — напряжение;
• R30 — радиус изгиба;
• Ш — штуцер.

Ключевые критерии выбора U-образного ТЭНа 1 кВт

При выборе U-образного ТЭНа необходимо учитывать 7 основных параметров. Ниже приведена таблица с рекомендациями на основе типичных моделей.

Совет: Рассчитайте удельную мощность: Площадь = π × d × L (см²), где d — диаметр, L — длина. Для 1 кВт на 32 см (d=1,3 см): ~6 Вт/см² — норма.

Сравнение популярных моделей U-образных ТЭНов 1 кВт

Вывод по сравнению: Для воды — нержавейка 32–45 см. Для воздуха — 80–86 см нерж/углерод. Углеродистая сталь дешевле на 20–30%, но короче срок службы.

Применение в проектах: где использовать

• Бытовые: Нагрев воды в бочках, бойлерах, дистилляторах (L=32 см).
• Промышленные: Системы отопления, варочные котлы, тепловентиляторы (L=80+ см).
• Специфические: Обогреватели воздуха (спокойный поток), электрокалориферы, сауны.
• Инновации: Современные модели с равномерным нагревом для энергоэффективности, интегрируются в тепловые завесы/сплит-системы.

Например, для нагрева 50 литров воды до температуры +50°C, U-образный ТЭН мощностью 1 кВт сможет добиться этой цели примерно за один час (без учета потерь). Рекомендуется добавлять запас в 20% для учета возможной накипи.

Меры безопасности и установки

Подготовка

• Инструменты: Ключ, тестер, герметик.
• Отключите питание, проверьте изоляцию (>1 МОм).

Пошаговая установка

1. Просверлите отверстие G1/2″ в емкости.
2. Вкрутите штуцер ТЭНа, герметизируйте пастой.
3. Подключите провода к стержням М4 (сечение 1,5 мм²).
4. Заполните среду, протестируйте без нагрузки.
5. Установите термостат (max 95°C для воды).

Предосторожности

• Не превышайте удельную мощность — это может привести к перегреву и образованию накипи.
• Храните устройство в сухом месте; срок эксплуатации составляет до 10 лет.
• Для применения в воздухе: обеспечьте вентиляцию и избегайте попадания пыли.

Типичные ошибки, которые могут возникнуть при установке, включают неправильный выбор материала (что приводит к коррозии), слишком короткую длину (что ведет к перегреву) и отсутствие заземления.

Отзывы и экспертные рекомендации

Обзор отзывов показывает, что большинство пользователей оценивают U-образные ТЭНы в диапазоне от 0 до 5 из 5. Мнения экспертов говорят о высоком качестве нержавеющих моделей, выделяя их долговечность, а также преимущества U-образной формы за компактность. Рекомендуется выбирать продукцию российских производителей, таких как ТэнСтрой, для обеспечения качества и удобных условий доставки.

Финальные советы по выбору

• Если ваш бюджет менее 1000 руб., рассмотрите углеродистую сталь для нагрева воды.
• Для долгосрочного использования выбирайте модели из нержавеющей стали и длиной более 45 см.
• Обязательно проверьте совместимость: учитывайте среду, размеры и мощность.
• Рекомендуется приобретать запасные модели (2-3 штуки) и тестировать их.

Эта информация собрана на основе более 14 источников, обеспечивающих полное понимание выбора и применения U-образных ТЭНов. Перейдем к следующей части, где мы рассмотрим конкретные примеры использования и устранения возможных проблем с данными ТЭНами.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Применение U-образного ТЭНа 1 кВт в различных проектах

U-образный ТЭН мощностью 1 кВт обладает широким спектром применения и может использоваться как в бытовых, так и в промышленных условиях. Рассмотрим подробнее типичные сценарии, где TЭН может стать незаменимым.

Бытовые назначения

• Нагрев воды: Для обеспечения горячей воды в бытовых бойлерах и дистилляторах. Использование TЭНа длиной 32 см позволяет быстро нагреть воду в небольших ёмкостях.
• Калориферы: TЭН хорошо подходит для обогрева воздуха в переносных обогревателях, обеспечивая эффективное использование пространства.

Промышленные применения

• Системы отопления: U-образные ТЭНы идеальны для обогрева больших помещений, где требуется поддерживать постоянную температуру.
• Варочные котлы: В производственных процессах, требующих нагрева жидкостей, TЭН может использоваться для эффективного подогрева и поддержания нужной температуры.
• Тепловентиляторы и тепловые пушки: Устройства, где необходимо обогревать воздух, благодаря своим компактным размерам U-образный ТЭН может быть использован для создания мощных обогревательных систем.

Специфические применения

• Сауны и бани: TЭНы могут использоваться для нагрева воды или воздуха, обеспечивая тепло в помещениях с повышенной влажностью.
• Обогреватели для аквариумов: Устойчивость к коррозии делает эти ТЭНы идеальными для нагрева воды в аквариумах с морскими или пресноводными организмами.

Расчет потребности в мощности

Для расчета необходимой мощности ТЭНа нужно учитывать объём жидкости или теплоносителя. Приведем простой расчёт: если нужно нагреть 50 литров воды с начальной температурой 20°C до 50°C, то потребуется:

• Температура нагрева: 50°C — 20°C = 30°C.
• Часовой расход энергии: P = V × ρ × c × ΔT, где:
  • P — мощность в ваттах;
  • V — объём в литрах (50 л);
  • ρ — плотность воды (примерно 1 кг/л);
  • c — удельная теплоемкость воды (около 4,18 кДж/(кг·К));
  • ΔT — разница температур.

На практике мощность 1 кВт будет достаточной для достижения необходимой температуры примерно за 1 час с учетом тепловых потерь.

Устранение возможных проблем

По мере эксплуатации U-образных ТЭНов могут возникать определенные проблемы. Рассмотрим наиболее распространенные из них и пути их решения.

Образование накипи

Накипь может существенно сократить срок службы ТЭНа и снизить его эффективность. Для устранения рекомендуется:

• Регулярно очищать ТЭН от накипи специальными средствами или уксусом.
• Использовать фильтры для воды, чтобы снизить уровень жесткости.

Перегрев устройства

Перегрев может происходить по нескольким причинам: неправильная установка, неподходящий материал или недостаточная длина ТЭНа. Чтобы избежать перегрева, необходимо:

• Убедиться, что ТЭН установлен в правильном положении и соответствует условиям работы.
• Не превышать удельную мощность, что позволит избежать перегрева.
• Регулярно контролировать работу термостата.

Коррозия и повреждения

Для продления срока службы ТЭНа важно выбирать материал, соответствующий теплоносителю. Если возникли проблемы с коррозией:

• Необходимо заменить нагреватель на модель с подходящим материалом, например, использовать нержавеющую сталь для агрессивных сред.
• Провести анализ воды на содержание веществ, вызывающих коррозию.

Заключение

Выбор и применение U-образного ТЭНа мощностью 1 кВт может оказаться оптимальным решением для множества задач в нагревательных системах. Понимание его свойств, возможностей и особенностей эксплуатации позволяет эффективно интегрировать этот элемент в ваши проекты. Теперь, когда вы обладаете необходимыми знаниями, можно перейти к вопросам установки и обслуживания ТЭНа.
