Что такое воздушный ТЭН и как он устроен?

Воздушный ТЭН — это трубчатый электронагреватель, внутри которого расположен спиральный нагревательный элемент (обычно нихром), изолированный оксидным магнием (перлитом) и заключенный в металлическую оболочку. Оболочка контактирует с нагреваемой средой — воздухом в движении (скорость от 5-6 м/с, маркировка O или K) или в спокойном состоянии (маркировка S или T).

Воздух, проходя через ТЭН или обтекая его, нагревается равномерно, что делает эти элементы универсальными для обогрева помещений, сушилок, печей и вентиляционных систем.

Конструктивные особенности:

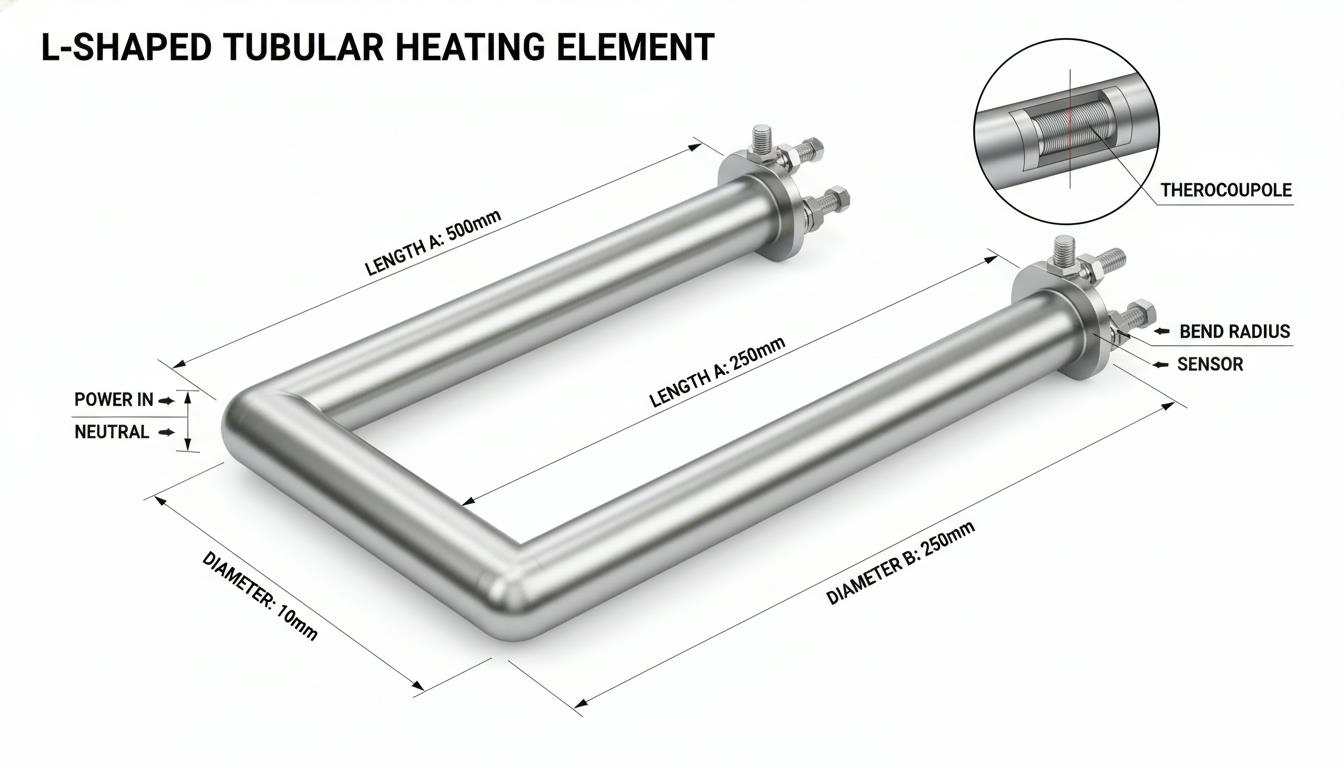

• Форма: Прямые, U-образные (Ф2), гнущиеся, оребренные (для усиления теплообмена), в виде скрепки или с несколькими вершинами. Оребренные варианты идеальны для интенсивного нагрева движущегося воздуха.
• Диаметр трубки: Стандартные размеры — 6, 6.5, 7.4, 8, 8.5, 9.5, 10, 13, 16, 18, 18.5 мм. Больший диаметр (10-13 мм) обеспечивает долговечность и стабильность.
• Длина: От 280 мм до 6000 мм в развернутом виде, до 350 см в изогнутом. Межцентровое расстояние — 60-75 мм.
• Материалы оболочки: Углеродистая сталь (экономичный вариант, до 450°C), нержавеющая жаропрочная сталь (до 600°C, коррозионностойкая), медь, титан, алюминий. Нержавейка предпочтительна для агрессивных сред и длительной эксплуатации.
• Контактный стержень: Длина 40-100 мм для подключения.

Принцип работы: При подаче напряжения (12-600 В, чаще 220/230 В) спираль нагревается, тепло передается через изоляцию на оболочку и в воздух. Удельная мощность — до 15 Вт/см².

Классификация и маркировка воздушных ТЭНов

Маркировка расшифровывается по ГОСТ: например, ТЭН 85O — для движущегося воздуха (6 м/с) до 450°C; 85K — газы; 85S — спокойный воздух; 85T — смеси газов свыше 450°C (нержавейка).

Другие варианты: круглые/квадратные сечения (6.5×6.5 мм), фланцевые/резьбовые соединения (М14х1.5, G1/2″, М20х1.5).

Технические характеристики: таблица популярных моделей

Цены динамичны: Опт снижает стоимость на 40-60% (например, 1.25 кВт: 1241 руб. за 4-9 шт → 631 руб. от 20 шт). Производители вроде ПРОТЭКО, ПИТЕР ТЭН предлагают лучшие цены без посредников.

Сколько стоит идеальное решение? Факторы ценообразования

Идеальный воздушный ТЭН — это баланс мощности, материала, формы и цены под задачу. Стоимость колеблется от 152 руб. (ТЭН 32 воздушный) до 1954 руб. (0.4 кВт нержавейка малый опт).

Ключевые факторы:

• Мощность и длина: Выше мощность — длиннее ТЭН, дороже (1 кВт ~800 руб. опт, 3.5 кВт — выше).
• Материал: Углеродистая сталь дешевле (от 568 руб.), нержавейка +20-50% за жаропрочность.
• Объем заказа: Опт от 10 шт — скидки 30-50%.
• Форма и допы: Оребренные/U-образные +10-20%, фланцы/штуцеры (G1/2″, М27х2.0).
• Производитель: Прямые от заводов (ПИТЕР ТЭН, ПРОТЭКО) — ниже на 20-30%.

Пример идеального по цене/качеству: ТЭН 1.5 кВт U-образный из нержавейки (диаметр 13 мм, длина 600-1500 мм) — универсален для дома/производства, цена ~800-1200 руб. опт, нагрев до 600°C, энергоэффективен.

Преимущества воздушных ТЭНов: почему они идеальны?

• Энергоэффективность: Быстрый прогрев при низком потреблении, удельная мощность до 15 Вт/см.
• Универсальность: Для подвижного/спокойного воздуха, газов; любая форма под монтаж.
• Надежность: Срок службы 5-10 лет, устойчивы к вибрациям, перепадам t° до 600°C.
• Простота: Легкая замена, обслуживание; интегрируются в системы с терморегуляторами.
• Экономия: Оптовые цены делают их дешевле газовых аналогов на 20-40% в эксплуатации.

Применение в практике

• Бытовое: Тепловентиляторы, конвекторы, сауны, гаражи.
• Промышленное: Сушилки, печи, литейные формы, вентиляция заводов, калориферы.
• Специальное: Нагрев газов в движении (6 м/с), смесей до 450-600°C.

Следующий раздел статьи будет посвящён тому, как правильно выбрать идеальный воздушный ТЭН в зависимости от ваших нужд и особенностей применения.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Советы по выбору идеального воздушного ТЭНа

При подборе воздушного ТЭНа важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор в зависимости от ваших нужд и условий эксплуатации. Рассмотрим основные рекомендации.

1. Рассчитайте необходимую мощность

Оптимальная мощность ТЭНа зависит от площади нагреваемого пространства. Для бытовых условий рекомендуется планировать мощность в пределах 100-150 Вт на кубический метр воздуха. Это позволит достичь эффективного и равномерного обогрева.

2. Определите среду нагрева

Необходимо учитывать, с какой средой будет работать ТЭН. Если планируется использование в системах отопления с подвижным воздухом, выберите маркировку O. Для спокойного воздуха подойдет маркировка S. Неправильный выбор может привести к ухудшению эффективности нагрева и короткому сроку службы.

3. Обратите внимание на диаметр и длину

Диаметр и длина ТЭНа также имеют значение. Более крупные и длинные варианты могут обеспечить большую площадь теплообмена. Стандартные диаметры варьируются от 6 до 18.5 мм, в то время как длина — от 280 до 6000 мм. Выбирайте параметры в зависимости от специфики монтажа и доступного пространства.

4. Проконсультируйтесь с электриком

Если вас интересует установка ТЭНа на трехфазную сеть (380 В), важно убедиться, что ваша электрическая схема подходит для такого подключения. Посоветуйтесь с квалифицированным электриком, чтобы избежать проблем с перегрузкой и обеспечить безопасную эксплуатацию оборудования.

5. Выбирайте производителей

Оптовые закупки у проверенных производителей не только обеспечивают лучшие цены, но и гарантию качества. Рекомендуем рассмотреть предложения от ПРОТЭКО и ПИТЕР ТЭН, которые предлагают конкурентоспособные условия и хорошие скидки на оптовые заказы.

Монтаж воздушного ТЭНа: пошаговая инструкция

Правильная установка ТЭНа важна для его долговечности и надежности. Следуйте этой пошаговой инструкции:

1. Отключите электропитание: Прежде всего, убедитесь, что питание отключено перед началом работы.
2. Подготовьте корпус: Установите ТЭН в корпус, оставив зазор 5-10 мм для теплообмена, что поможет избежать перегрева.
3. Подключите клеммы: Используйте контактный стержень длиной 40-100 мм для соединения с электросетью. Не забудьте о терморелло для контроля температуры.
4. Проверьте изоляцию: Перед запуском оборудования выполните тест изоляции с помощью омметра — значение должно быть выше 20 МОм.
5. Запустите устройство: Проведите контрольный запуск и следите за температурными показателями, чтобы они не превышали 600°C.

Общие рекомендации по безопасности

Следование основным принципам безопасности поможет избежать аварий и поломок в эксплуатации ТЭНа:

• Избегайте пыли и загрязнений в области подключения.
• Проводите профилактическую чистку устройства каждый 6 месяцев.
• Не перегружайте ТЭН по мощности: этот фактор критичен для долговечности и надежности работы.
• Учтите специфику монтажной формы при выборе, чтобы избежать ошибок при установке.

Соблюдая эти рекомендации, вы сможете не только выбрать идеальный воздушный ТЭН под ваши нужды, но и обеспечить его безопасную и эффективную работу в дальнейшем. В следующем разделе будет рассмотрено применение воздушных ТЭНов в различных отраслях.
