Узнайте, как выбрать тэн патронного типа для вашего бизнеса
1. Что такое патронный ТЭН и где он применяется
Патронный ТЭН (ТЭНП) — это цилиндрический нагревательный элемент, который вставляется в специально подготовленное отверстие в металлической детали, форме или корпусе оборудования. Одним из основных преимуществ этого типа нагревателя является возможность точного и быстрого нагрева конкретного участка, что позволяет избежать необходимости нагрева всего объекта.
Основные области применения:
- Нагрев пресс-форм, литейных форм, матриц
- Обогрев экструдеров, упаковочного оборудования
- Нагрев металлических деталей для термообработки
- Нагрев жидкостей (вода, масла, слабые растворы кислот и щелочей)
- Нагрев воздуха и газов
- Использование в медицинской и лабораторной технике (ванны для пайки, дистилляторы, масляные обогреватели)

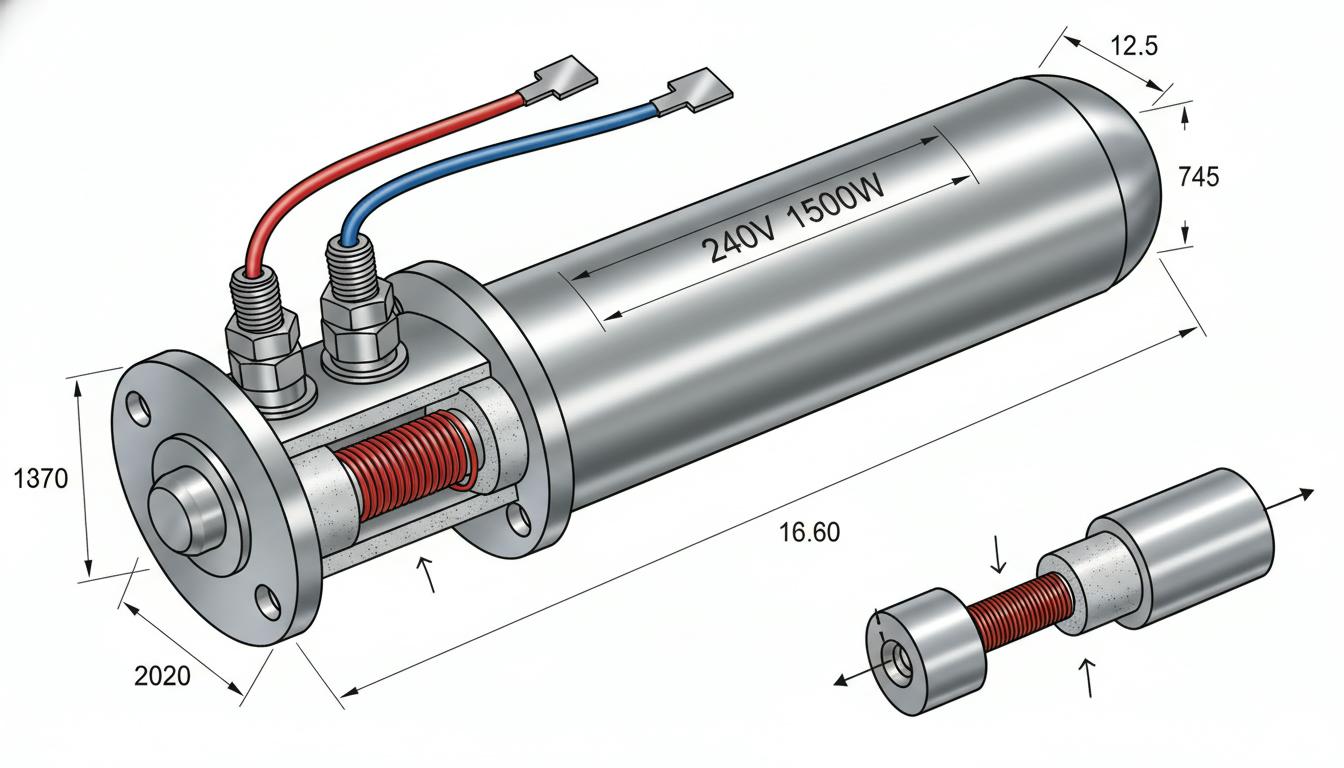

2. Конструкция патронного ТЭНа
Патронный ТЭН состоит из нескольких ключевых элементов:
- Металлическая трубка: обычно из нержавеющей или углеродистой стали, реже — латунь.
- Нихромовая спираль: нагревательный элемент, обеспечивающий теплосъём.
- Теплопроводный и электроизоляционный наполнитель: периклаз, оксид магния.
- Гибкий контактный вывод: провод или шпилька с резьбой.
- Керамический изолятор: защищает от короткого замыкания.
- Герметичная заварка: одного конца трубки для предотвращения утечек.
В некоторых моделях предусмотрены холодные зоны (участки без нагрева на концах) и встроенные термопары для контроля температуры.
3. Ключевые параметры выбора патронного ТЭНа
| Параметр | Характеристика |
|---|---|
| Диаметр и длина нагревателя | Диаметр: от 2 мм до 50 мм; Длина: от 30 мм до 1800 мм |
| Мощность и плотность мощности | Мощность: от 100 Вт до нескольких киловатт; Плотность мощности: от 5 до 50 Вт/см² |
| Напряжение питания | Стандартные значения: 12 В, 24 В, 48 В, 110 В, 220/230 В, 400 В |
| Материал корпуса | Нержавеющая сталь, углеродистая сталь, латунь |
| Температурный режим | Максимальная рабочая температура: до 500–600 °C |
| Тип вывода | Гибкий провод или шпилька с резьбой |
| Дополнительные опции | Холодные зоны, встроенная термопара, Г-образная форма |
4. Как выбрать патронный ТЭН для вашего бизнеса
Шаг 1: Определите задачу
- Нагрев металла или формы?
- Нагрев жидкости или газа?
- Требуется быстрый нагрев или поддержание температуры?
- Какая максимальная температура нужна?
Шаг 2: Измерьте отверстие
Точность диаметра и длины критична для эффективной работы. Допуск по диаметру не должен превышать 0,05 мм.
Шаг 3: Рассчитайте мощность
- Для нагрева металла: 20–50 Вт/см²
- Для нагрева жидкостей: 5–15 Вт/см²
- Для поддержания температуры: 2–5 Вт/см²
Шаг 4: Выберите материал корпуса
Для агрессивных сред выберите нержавеющую сталь, а для обычных задач подойдет углеродистая сталь.
Шаг 5: Определите напряжение
Убедитесь, что выбранное напряжение соответствует электросети на производстве.
Шаг 6: Уточните дополнительные требования
- Нужна ли термопара?
- Требуются ли холодные зоны?
- Какой тип вывода предпочтителен?
5. Советы по эксплуатации и обслуживанию
- Перед установкой очистите отверстие от загрязнений и неровностей.
- Используйте высокотемпературную монтажную пасту для лучшего теплосъёма.
- Избегайте перегрева, который может сократить срок службы ТЭНа.
- Регулярно проверяйте состояние изоляции и контактов.
- При замене ТЭНа убедитесь, что новый элемент соответствует старому по размерам и параметрам.
6. Типичные ошибки при выборе патронного ТЭНа
- Выбор слишком большого или маленького диаметра.
- Недостаточная мощность для поставленной задачи.
- Игнорирование температурного режима.
- Отсутствие защиты от коррозии в агрессивных средах.
- Неправильный тип вывода.
7. Где купить патронные ТЭНы
- Специализированные производители и поставщики промышленного оборудования.
- Интернет-магазины с широким ассортиментом и технической поддержкой.
- Заказ по индивидуальным параметрам (размер, мощность, материал, дополнительные опции).
8. Заключение
Патронные ТЭНы — это надежное и эффективное решение для нагрева в промышленности и малом бизнесе. Правильный выбор ТЭНа позволяет сократить энергозатраты, повысить производительность и продлить срок службы оборудования. Учитывайте все параметры: диаметр, длину, мощность, материал, напряжение и дополнительные опции. Если у вас остались вопросы, то следующий раздел поможет вам разобраться в самых популярных моделях патронных ТЭНов и их характеристиках.
9. Популярные модели патронных ТЭНов и их характеристики
1. Стандартные патронные ТЭНы
Стандартные модели патронных ТЭНов часто используются в самых различных отраслях. Они обладают сбалансированными характеристиками и подходят для множества задач.
| Модель | Диаметр (мм) | Длина (мм) | Мощность (Вт) | Температура (°C) | Материал |
|---|---|---|---|---|---|
| ПТЭН-100 | 6 | 150 | 100 | 300 | Нержавеющая сталь |
| ПТЭН-300 | 8 | 200 | 300 | 500 | Углеродистая сталь |
| ПТЭН-500 | 10 | 250 | 500 | 600 | Нержавеющая сталь |
2. Высокомощные патронные ТЭНы
Эти модели предназначены для задач, где требуется быстрое поднятие температуры или высокая производительность.
| Модель | Диаметр (мм) | Длина (мм) | Мощность (Вт) | Температура (°C) | Материал |
|---|---|---|---|---|---|
| ПТЭН-1000 | 12 | 300 | 1000 | 600 | Нержавеющая сталь |
| ПТЭН-1500 | 16 | 400 | 1500 | 600 | Углеродистая сталь |
| ПТЭН-2000 | 20 | 500 | 2000 | 600 | Нержавеющая сталь |
3. Специфические патронные ТЭНы
Некоторые модели предназначены для специальных условий эксплуатации, таких как высокая влажность или агрессивные химические среды.
| Модель | Диаметр (мм) | Длина (мм) | Мощность (Вт) | Температура (°C) | Материал |
|---|---|---|---|---|---|
| ПТЭН-ВЛАЖНЫЙ | 10 | 200 | 500 | 250 | Нержавеющая сталь (антикоррозийная) |
| ПТЭН-ХИМ | 8 | 150 | 300 | 300 | Специальный сплав |
10. Как правильно устанавливать и подключать патронные ТЭНы
1. Подготовка места установки
Перед установкой убедитесь, что отверстие для ТЭНа очищено от загрязнений, ржавчины и других15 посторонних веществ. Поверхность должна быть ровной, чтобы избежать потерь тепла и продлить срок службы нагревателя.
2. Установка ТЭНа
По возможности используйте специальную монтажную пасту, которая улучшит теплосъём и предотвратит перегрев. Очень важно, чтобы нагревательный элемент был установлен надежно, так как это влияет на эффективность его работы.
3. Подключение к электросети
В зависимости от выбранного типа вывода — гибкого провода или шпильки — подключите ТЭН к соответствующим клеммам. Убедитесь, что все соединения выполнены надежно и прочно. При наличии встроенной термопары подключите её параллельно для контроля температуры.
11. Часто задаваемые вопросы
1. Какой ТЭН лучше выбрать для нагрева масла?
Рекомендуется использовать патронные ТЭНы с мощностью 5–15 Вт/см² и из нержавеющей стали, чтобы избежать коррозии и повреждений от агрессивных сред.
2. Как продлить срок службы патронного ТЭНа?
Регулярная проверка состояния изоляции и контактов, правильная установка и использование высокотемпературной монтажной пасты помогут продлить срок службы ТЭНа.
3. Можно ли использовать патронные ТЭНы в воде?
Да, но важно выбирать модели с защитой от коррозии и учитывать, что ТЭН должен быть полностью погружён в жидкость для эффективного нагрева.
4. Что делать, если ТЭН не нагревается?
Проверьте электрические соединения, затем изоляцию и силу тока. Если всё в порядке, возможно, необходимо заменить ТЭН.
Следование этим рекомендациям и изучение характеристик различных моделей поможет вам сделать обоснованный выбор патронного ТЭНа, подходящего для ваших бизнес-потребностей.
