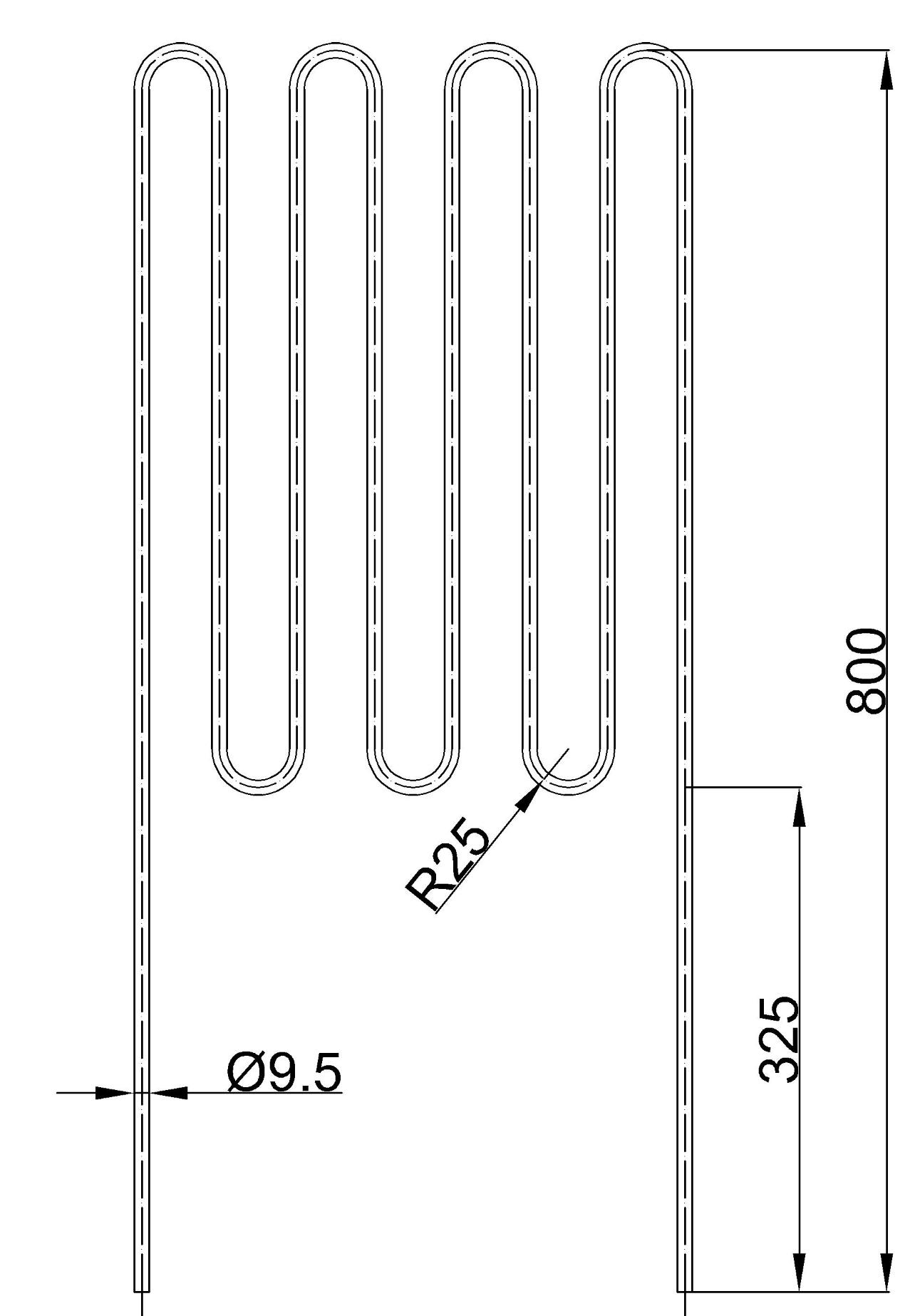

Тэн350G10/1,0т400

Стратегический подход к выбору и интеграции трубчатых электронагревателей в промышленных процессах

Выбор трубчатых электронагревателей (ТЭНов) для промышленных и коммерческих задач выходит далеко за рамки простой закупки оборудования. Для C-уровня, руководителей направлений и технических специалистов это стратегическое решение, напрямую влияющее на операционную эффективность, безопасность, совокупную стоимость владения (TCO) и, в конечном итоге, на конкурентоспособность предприятия. В контексте запроса о конкретной модели ТЭНа, такой как Тэн350G10/1,0т400, важно понимать, что даже при отсутствии точной информации в открытых источниках, системный подход к анализу параметров и применений ТЭНов позволяет принимать обоснованные решения, минимизировать риски и оптимизировать производственные циклы. Этот материал предназначен для углубленного понимания архитектуры, выбора и внедрения ТЭНов как ключевого элемента инфраструктуры нагрева.

Ключевые понятия и терминология в системах электронагрева

Для эффективного диалога с поставщиками и проектировщиками важно оперировать единой терминологией и понимать базовые принципы работы ТЭНов.

• ТЭН (Трубчатый Электронагреватель): Основной элемент, преобразующий электрическую энергию в тепловую посредством прохождения тока через резистивную спираль. Применяется для нагрева жидкостей, газов, твердых тел, включая воду, масло, воздух, химические растворы, в различных отраслях — от пищевой промышленности до нефтехимии.
• Нагревательная спираль: Резистивный элемент (обычно из сплавов с высоким электрическим сопротивлением, таких как нихром или фехраль), генерирующий тепло при прохождении электрического тока. Она является «сердцем» ТЭНа, определяющим его мощность и температурные характеристики.
• Изолирующий наполнитель: Высокочистый кристаллический оксид магния (MgO) или аналогичный диэлектрик, который окружает нагревательную спираль внутри металлической оболочки. MgO обеспечивает электрическую изоляцию спирали от оболочки, а также высокую теплопроводность для эффективной передачи тепла.
• Металлическая оболочка: Защитная трубка, в которой размещены спираль и наполнитель. Выбор материала оболочки критически важен и зависит от нагреваемой среды.
  • Углеродистая сталь: Экономичный вариант для нагрева воздуха или неагрессивных газов и масел. Ограничена по коррозионной стойкости в водных средах.
  • Нержавеющая сталь (например, AISI 304, AISI 321, AISI 316L): Универсальный выбор для воды, пара, слабых кислот и щелочей, пищевых продуктов. AISI 316L обеспечивает повышенную коррозионную стойкость в хлоридсодержащих средах.
  • Медь: Отличная теплопроводность, применяется для нагрева воды и других неагрессивных жидкостей в системах отопления и водоснабжения.
  • Титан: Используется в особо агрессивных средах (морская вода, сильные кислоты), где требуется максимальная коррозионная стойкость и долговечность.
• Контактные стержни: Элементы для электрического подключения ТЭНа к источнику питания. Обеспечивают надежное и безопасное соединение.
• Мощность (Вт, кВт): Величина тепловой энергии, выделяемой ТЭНом в единицу времени. Диапазон варьируется от 100 Вт для бытовых нужд до десятков киловатт для промышленных систем.
• Напряжение (В): Рабочее напряжение ТЭНа, соответствующее параметрам электрической сети (например, 220 В, 380 В). Несоответствие напряжения может привести к перегреву или недогреву и выходу из строя.
• Удельная поверхностная мощность (Вт/см²): Ключевой параметр, характеризующий тепловую нагрузку на единицу площади поверхности оболочки ТЭНа. Высокая удельная мощность может привести к образованию накипи или пригоранию продукта, снижая эффективность и срок службы. Оптимальное значение выбирается исходя из свойств нагреваемой среды.
• Габаритные размеры: Включают диаметр трубки (типично 8, 10, 12, 13, 16, 18 мм) и общую длину (от 280 мм до 6000 мм), а также форму (прямые, U-образные, спиральные, блочные), которые определяют совместимость с оборудованием.

Понимание этих терминов позволяет техническим специалистам и менеджерам по закупкам формулировать точные требования к поставщикам и оценивать предложения с учетом долгосрочной перспективы, а не только первоначальной стоимости.

Критерии выбора ТЭНов: Сравнительный анализ различных подходов

Выбор оптимального ТЭНа для конкретного промышленного применения требует взвешенного анализа множества факторов. Представленная ниже таблица сравнивает различные подходы к подбору нагревательных элементов, основываясь на критически важных для B2B-сегмента показателях. Она поможет в принятии решений, балансируя между начальными инвестициями и долгосрочной эксплуатационной эффективностью.

Из таблицы видно, что, хотя стандартизированные ТЭНы предлагают быструю и недорогую замену, индивидуальные решения часто оказываются более экономически выгодными в долгосрочной перспективе за счет оптимизации под конкретные условия эксплуатации. Это особенно актуально для специфических случаев, таких как Тэн350G10/1,0т400, где точное соответствие параметрам может быть критичным для эффективности и безопасности процесса. При отсутствии прямого аналога на рынке, запрос на индивидуальное изготовление или детальную консультацию с производителем становится не просто опцией, а необходимостью.

После глубокого анализа стратегических аспектов и выбора оптимального типа нагревательного элемента, следующим критическим шагом для предприятия является грамотная реализация проекта. Это включает в себя детальное планирование внедрения, интеграцию с существующей инфраструктурой и установление эффективных процессов эксплуатации и обслуживания, которые мы подробно рассмотрим во второй части.

Продвинутая практика и внедрение: архитектура, процессы и интеграции систем электронагрева

Переходя от стратегического выбора к тактической реализации, важно понимать, что успех проекта внедрения или модернизации систем электронагрева определяется не только качеством ТЭНов, но и продуманностью архитектуры, эффективностью процессов и степенью интеграции с общей производственной инфраструктурой. Этот раздел посвящен практическим аспектам, которые позволяют максимизировать экономическую отдачу и обеспечить надежность в долгосрочной перспективе.

Оптимизация архитектуры и процессов для максимальной эффективности

При проектировании или обновлении систем нагрева с использованием ТЭНов, ключевым является не только сам нагревательный элемент, но и вся сопутствующая инфраструктура.

Архитектурные решения

1. Система управления температурой: Включает датчики температуры (термопары, платиновые термометры сопротивления Pt100/Pt1000), регуляторы температуры (ПИД-регуляторы), твердотельные реле (SSR) или контакторы для управления мощностью ТЭНов. Для критически важных процессов рекомендуется избыточность датчиков и использование резервных контуров управления.
   • Пример: В химическом реакторе для поддержания ±0.5°C используются два независимых Pt100 датчика с перекрестной проверкой и ПИД-регулятор с функцией самонастройки, управляющий SSR, что обеспечивает высокую точность и минимизирует температурные колебания.
2. Система безопасности: Предохранители, автоматические выключатели, устройства защитного отключения (УЗО), термоограничители (аварийные термостаты), датчики уровня жидкости. Для взрывоопасных зон требуются ТЭНы во взрывозащищенном исполнении и соответствующие стандарты электромонтажа (например, ATEX, IECEx).
3. Теплоизоляция: Качественная теплоизоляция емкостей, трубопроводов и самих ТЭНов критически важна для снижения теплопотерь и повышения энергоэффективности. Инвестиции в изоляцию окупаются многократно за счет снижения операционных расходов.
   • Метрика: Коэффициент теплопередачи (U-фактор) изолированной системы должен быть минимизирован. Снижение U-фактора на 20% может привести к экономии энергии до 10-15%.
4. Интеграция с АСУ ТП (SCADA/DCS): Подключение систем управления нагревом к общей автоматизированной системе управления технологическими процессами позволяет осуществлять централизованный мониторинг, удаленное управление, архивирование данных и оперативное реагирование на отклонения. Это повышает прозрачность процессов и облегчает оптимизацию.

Процессы эксплуатации и обслуживания

• Мониторинг состояния: Регулярный контроль электрических параметров (ток, напряжение, сопротивление изоляции), температуры поверхности ТЭНа и нагреваемой среды. Использование систем предиктивного обслуживания на основе анализа данных с датчиков позволяет выявлять потенциальные проблемы до их возникновения.
  • Экономический эффект: Снижение числа незапланированных простоев на 20-30% за счет своевременной замены изношенных элементов.
• Плановое техническое обслуживание (ПТО): Регулярная очистка поверхности ТЭНов от накипи или отложений (особенно для водной и масляной среды), проверка электрических соединений, замена уплотнений.
• Управление запасными частями: Поддержание адекватного запаса критически важных ТЭНов и компонентов для минимизации времени простоя в случае отказа.

Пошаговая реализация проекта внедрения ТЭНов

Эффективное внедрение новых или замена существующих ТЭНов требует структурированного подхода. Ниже представлены ключевые этапы, роли и артефакты, обеспечивающие успешную реализацию.

1. Этап 1: Анализ требований и проектирование (Спринт 1-2 недели)

   • Цель: Детальное определение потребностей и разработка технического задания.
   • Роли: Технолог (определение параметров среды, требуемой температуры), Инженер-конструктор (расчеты мощности, выбор материалов, формы), Специалист по закупкам (анализ рынка, предварительный выбор поставщиков).
   • Артефакты: Техническое задание, расчет теплового баланса, эскиз ТЭНа с ключевыми размерами, предварительный список потенциальных поставщиков.
   • Контроль качества: Согласование ТЗ с всеми заинтересованными сторонами, подтверждение соответствия нормативным требованиям.

2. Этап 2: Закупка и изготовление (Спринт 2-6 недель)

   • Цель: Приобретение или заказ ТЭНов в соответствии с ТЗ.
   • Роли: Специалист по закупкам (контрактация, логистика), Инженер по качеству (входной контроль).
   • Артефакты: Договоры поставки, технические паспорта изделий, сертификаты качества, протоколы входного контроля.
   • Контроль качества: Проверка комплектации, внешнего вида, соответствия заявленным характеристикам (мощность, сопротивление изоляции) при получении.

3. Этап 3: Монтаж и подключение (Спринт 1-2 недели)

   • Цель: Установка ТЭНов и их интеграция в систему.
   • Роли: Электромонтажник (подключение к электросети), Механик (физическая установка ТЭНов), Инженер по АСУ ТП (подключение датчиков и регуляторов).
   • Артефакты: Схема электрических подключений, инструкции по монтажу, акты выполненных работ.
   • Контроль качества: Проверка правильности монтажа, надежности электрических соединений, измерение сопротивления изоляции после монтажа.

4. Этап 4: Пусконаладка и тестирование (Спринт 1-3 дня)

   • Цель: Проверка работоспособности системы в реальных условиях.
   • Роли: Технолог, Инженер-наладчик, Специалист по АСУ ТП.
   • Артефакты: Протоколы испытаний, графики нагрева, отчеты о работе системы.
   • Контроль качества: Функциональное тестирование, проверка достижения и поддержания заданной температуры, анализ динамики нагрева.

5. Этап 5: Эксплуатация и мониторинг (Постоянно)

   • Цель: Обеспечение бесперебойной и эффективной работы.
   • Роли: Оператор, Служба эксплуатации, Инженер по надежности.
   • Артефакты: Журналы эксплуатации, данные мониторинга, отчеты об инцидентах.
   • Контроль качества: Регулярный анализ показателей энергопотребления, MTBF (среднее время наработки на отказ), планирование ПТО.

Кейсы применения ТЭНов в B2B-сегменте

Практические примеры демонстрируют, как правильный выбор и интеграция ТЭНов приводят к значительным улучшениям в различных отраслях.

Кейс 1: Оптимизация нагрева в пищевой промышленности (Малый и средний бизнес)

Отрасль: Производство соусов и консервации.

Проблема: Использование устаревших паровых котлов для нагрева смесителей приводило к высоким затратам на топливо, неравномерному нагреву продукта и сложности в поддержании точной температуры, что сказывалось на качестве.

Решение: Внедрение погружных ТЭНов из нержавеющей стали AISI 316L (с низкой удельной поверхностной мощностью для предотвращения пригорания) в каждый смеситель, подключенных к индивидуальным ПИД-регуляторам.

Экономический эффект:

• Снижение операционных расходов (OPEX): Снижение потребления энергии на 20% за счет исключения потерь в паропроводах и повышения КПД нагрева.
• Улучшение качества продукции: Точное поддержание температуры (отклонение не более ±1°C) обеспечило стабильную вязкость и вкус продукта.
• Сокращение простоев: Увеличение межремонтного интервала ТЭНов в 1.5 раза благодаря правильному подбору удельной мощности и материалов, снизило затраты на обслуживание.
• ROI: ~18 месяцев, с учетом затрат на ТЭНы, регуляторы и монтаж.

Кейс 2: Высокоточный нагрев агрессивных сред в химической промышленности (Крупное предприятие)

Отрасль: Производство специализированных полимеров.

Проблема: Необходимость нагрева высококоррозионной среды до 180°C в реакторах большого объема. Существующие ТЭНы из нержавеющей стали быстро выходили из строя из-за химической агрессии, что приводило к дорогостоящим простоям и потерям продукта.

Решение: Разработка и заказ ТЭНов с оболочкой из титана (с учетом маркировки, аналогичной Тэн350G10/1,0т400, для специализированных габаритов и характеристик), с фланцевым креплением для облегчения замены. Интеграция в DCS (Distributed Control System) с дублированными термодатчиками и аварийным отключением.

Экономический эффект:

• Повышение надежности: Увеличение срока службы ТЭНов в 5 раз, что сократило частоту замен и связанные с ними издержки на персонал и остановку производства.
• Снижение рисков: Минимизация утечек агрессивных веществ благодаря надежности титановых элементов и тотальному контролю.
• Оптимизация процессов: Более точное управление температурой (отклонение не более ±0.2°C) позволило улучшить выход продукта и его качество.
• TCO: Снижение на 30% в течение 5 лет за счет увеличения срока службы оборудования и снижения расходов на незапланированный ремонт.

Кейс 3: Автоматизированные системы нагрева в фармацевтической отрасли (Регулируемая индустрия)

Отрасль: Производство активных фармацевтических ингредиентов (АФИ).

Проблема: Строгие требования к воспроизводимости процессов, валидации оборудования и поддержанию температурных режимов с точностью до десятых долей градуса в условиях GMP (Good Manufacturing Practice).

Решение: Внедрение системы нагрева с кастомными ТЭНами из электрополированной нержавеющей стали (для гигиеничности), оснащенными интегрированными Pt1000 датчиками. Система управления разработана с соблюдением требований 21 CFR Part 11 (электронные записи), обеспечивая протоколирование всех температурных параметров и действий оператора.

Экономический эффект:

• Соответствие требованиям: Полное соответствие регуляторным стандартам, успешное прохождение аудитов.
• Воспроизводимость процессов: Повышение точности поддержания температуры до ±0.1°C, что критически важно для качества и выхода АФИ.
• Снижение потерь: Минимизация брака и переработки за счет исключения температурных отклонений.
• Оптимизация затрат на валидацию: Упрощение и ускорение процессов валидации благодаря высокому качеству данных и надежности оборудования.
