Тэн140А13/6,0р220R18ф7ш1/2: Все, что нужно знать для выбора и установки

Техническая расшифровка маркировки

На основе аналогов и стандартных обозначений ТЭНов, расшифруем маркировку ТЭН140А13/6,0р220R18ф7ш1/2:

• ТЭН — Трубчатый Электронагреватель.
• 140 — Развернутая длина оболочки ТЭНа, мм.
• А — Длина контактного стержня (стандартный ряд: А=40 мм, В=65 мм и т.д.).
• 13 — Диаметр оболочки, мм.
• 6,0 — Номинальная мощность, кВт.
• р — Рабочая среда: «Р» — вода и слабые растворы.
• 220 — Рабочее напряжение, В (220 В, стандарт бытовой сети).
• R18 — Радиус изгиба (если это не прямой, а U-образный или другой фигурный ТЭН).
• ф7 — Тип формы/монтажа, например, фланец 7 (ф1 — прямой, ф7 — фланцевая форма).
• ш1/2 — Тип и размер штуцера: ш1/2 — штуцер с резьбой 1/2 дюйма (обычно G1/2″).

Примечание: В доступных результатах нет моделей именно с мощностью 6,0 кВт и диаметром 13 мм, но есть аналогичные (например, ТЭН140А13/5,0, ТЭН180А13/10,0), что позволяет делать экспертные выводы о технических параметрах и особенностях эксплуатации.

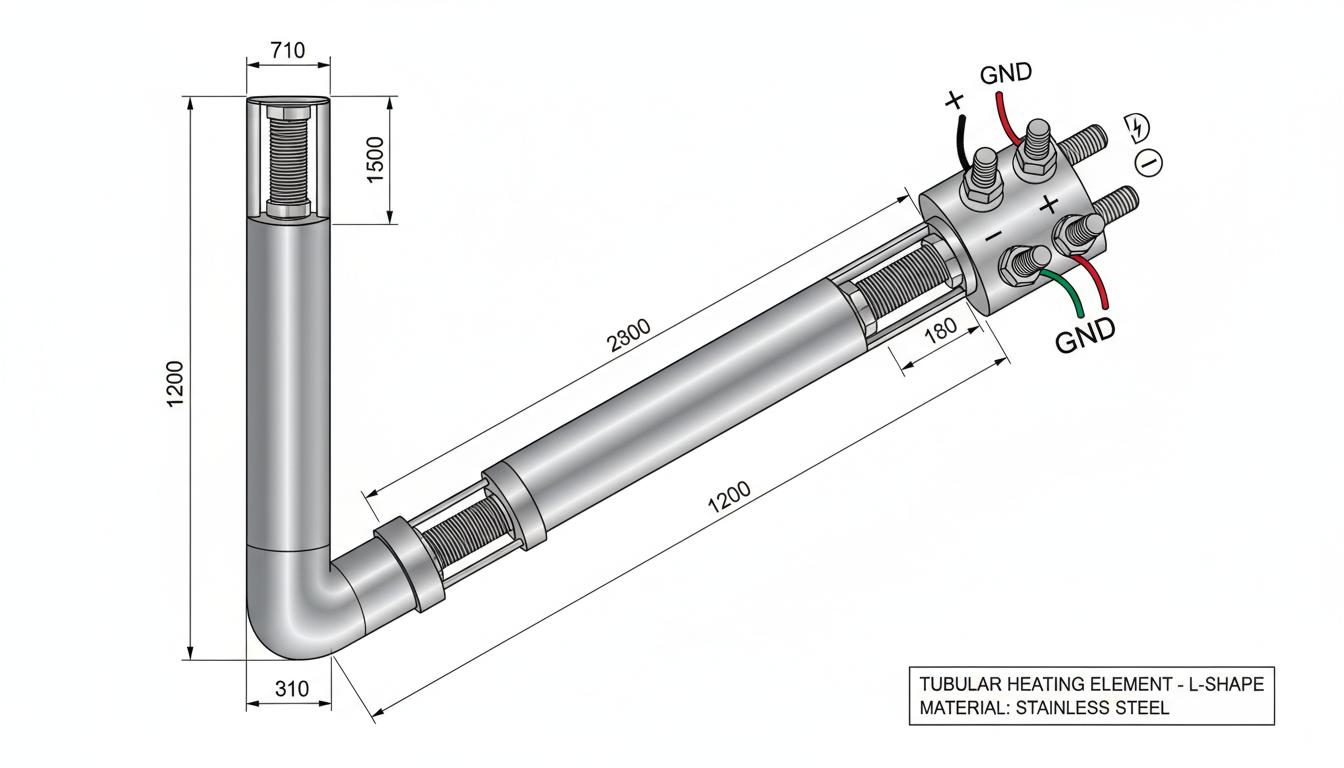

Конструкция и принцип работы

ТЭН — это герметичная металлическая трубка (оболочка), внутри которой находится нагревательная спираль из нихрома или другого сплава. При подаче напряжения спираль разогревается и передаёт тепло через оболочку рабочей среде (в данном случае — воде или слабоагрессивному раствору).

Материалы оболочки:

• Углеродистая сталь — стандарт для большинства водяных ТЭНов.
• Нержавеющая сталь — для более агрессивных сред, пищевых и медицинских применений.
• Медь, титан — для особых задач, но встречаются редко.

В вашем случае буква «р» в маркировке указывает на использование в воде и слабых растворах, как у большинства бытовых и полупромышленных бойлеров.

Технические параметры (экспертная оценка)

Внимание: Такой мощный ТЭН (6,0 кВт) для диаметра 13 мм — это очень высокая поверхностная мощность (примерно 14,5 Вт/см²), что требует особого внимания к качеству материала, герметичности соединения и организации отвода тепла. Применение допустимо только в системах с хорошей естественной или принудительной циркуляцией воды, во избежание локального перегрева и преждевременного выхода из строя.

Для сравнения: Стандартные водяные ТЭНы 13 мм в длине 140 мм и 220 В имеют мощность 4,0–5,0 кВт, а 180 мм — до 10,0 кВт при том же напряжении. Модель 6,0 кВт на 140 мм — это технически возможно, но находится на пределе конструктивных возможностей, требует высококачественных материалов и точного монтажа.

Критерии выбора

Основные параметры

• Мощность: Должна соответствовать расчетной тепловой нагрузке системы (бойлера, теплообменника). Избыток мощности ведет к частым включениям/отключениям и сокращает ресурс ТЭНа и реле.
• Напряжение: 220 В — стандарт для бытовых и полупромышленных сетей.
• Диаметр и длина: Должны подходить к посадочному месту в оборудовании. Особенно важен тип и размер штуцера (ш1/2″ — самый распространённый для бытовых бойлеров).
• Материал оболочки: Для воды и слабых растворов подходит углеродистая сталь, для агрессивных сред — нержавейка.
• Форма и способ монтажа: Фланцевое соединение (ф7) с штуцером обеспечивает надежную герметизацию и простоту замены.
• Радиус изгиба: Если ТЭН не прямой, важно учитывать радиус для корректного монтажа в ограниченном пространстве.

Типичные ошибки при выборе

• Несоответствие мощности — избыток или недостаток приводят к неэффективной работе.
• Неверный тип монтажа — например, штуцер не подходит к резьбе бака.
• Неподходящий материал — использование «воздушных» ТЭНов в воде или наоборот.
• Игнорирование качества — дешёвые подделки быстро выходят из строя, особенно при высокой удельной мощности.

Инструкция по установке

Инструменты и материалы

• Новый ТЭН (проверьте соответствие маркировке).
• Гаечный ключ (разводной или рожковый).
• Уплотнительная прокладка (обычно идет в комплекте, иногда требуется замена).
• Фум-лента или уплотнительная паста.
• Отвертка, индикаторная отвертка.
• Диэлектрические перчатки (для безопасности).
• Изолента.

Пошаговое руководство

1. Отключите питание — обязательно отключите электропитание прибора от сети. Проверьте отсутствие напряжения индикаторной отверткой.
2. Слейте воду — откройте кран подачи воды и слейте её из бака. Для больших баков может потребоваться дополнительный сливной кран.
3. Демонтируйте старый ТЭН — открутите гайку крепления штуцера, аккуратно снимите ТЭН, не повредив прокладку. Если прокладка прикипела, аккуратно подденьте её.
4. Проверьте посадочное место — очистите место установки от накипи, грязи, остатков старой прокладки.
5. Установите новую прокладку — используйте новую прокладку из комплекта или аналогичную по размеру и материалу.
6. Установите новый ТЭН — вставьте ТЭН в посадочное место, затяните крепёжную гайку с умеренным усилием, чтобы не повредить прокладку и не сорвать резьбу. При необходимости используйте фум-ленту или уплотнительную пасту на резьбу штуцера.
7. Подключите электрику — подсоедините провода к клеммам ТЭНа согласно схеме (обычно нейтраль на корпус, фаза — на клемму), затяните контакты. Изолируйте соединения.
8. Проверьте герметичность — заполните бак водой, проверьте отсутствие течи в месте установки ТЭНа.
9. Включите питание и проверьте работу — подключите прибор к сети, включите нагрев, убедитесь в корректной работе (нагрев воды, отсутствие посторонних шумов, искр, подтеков).

Меры безопасности

• Не включайте ТЭН без воды — это приведёт к мгновенному перегреву и выходу из строя.
• Не превышайте допустимое давление в системе — проверьте паспортные данные оборудования.
• Не используйте повреждённые ТЭНы — трещины, вмятины, следы перегрева — повод для замены.
• Соблюдайте полярность при подключении — особенно важно для мощных ТЭНов с клеммой заземления.

Особенности эксплуатации

• Регулярная очистка от накипи — особенно в регионах с жёсткой водой. Накипь резко снижает теплоотдачу и приводит к перегреву спирали.
• Проверка герметичности — если появились подтёки, немедленно отключите прибор и замените прокладку или ТЭН.
• Контроль температуры — мощные ТЭНы быстро нагревают воду, поэтому желательно использовать термостат с точной регулировкой.
• Защита от сухого хода — обязательна для всех водяных ТЭНов. В промышленных системах используют датчики уровня и автоматику.

Сравнение с аналогами

Проблемы и решения

Типичные неисправности и их причины:

• ТЭН не греет — обрыв спирали, плохой контакт, срабатывание защиты.
• Течь в месте установки — износ прокладки, перетянутая гайка, трещина в корпусе.
• Частое отключение/перегрев — накипь, недостаточная циркуляция воды, неправильно подобранная мощность.
• Искрение, запах гари — плохой контакт, повреждение изоляции.

Что делать:

• Проверить сопротивление ТЭНа мультиметром (должно быть конечное, не «бесконечное»).
• Заменить прокладку, зачистить контакты.
• Очистить ТЭН и бак от накипи специальными средствами или механически.
• Проверить автоматику (термостат, реле, УЗО).

Следующий раздел статьи будет посвящен дополнительным аспектам, связанным с устойчивостью к повреждениям, выбором материалов для специфических условий и анализа проблем, которые могут возникнуть при установке и эксплуатации ТЭНа.

Дополнительные аспекты выбора и эксплуатации ТЭНа

Материалы и их влияние на срок службы

При выборе ТЭНа стоит обратить внимание на материалы, из которых он изготовлен. Хорошее качество материалов непосредственно влияет на срок службы устройства и безопасность эксплуатации. Рассмотрим основные виды материалов:

• Углеродистая сталь: Используется в большинстве стандартных ТЭНов для водяных систем. Обладает хорошей теплоотдачей, но подвержена коррозии.
• Нержавеющая сталь: Идеальна для агрессивных сред, таких как воду с высокой жесткостью или химическими добавками. Устойчивость к коррозии увеличивает срок службы.
• Сплавы меди: Используются реже, но обладают отличной проводимостью и стойкостью к коррозии. Могут использоваться в небольших системах.
• Титан: Редкий, но эффективный материал для специфических задач, таких как работа в сильно агрессивных средах.

Ваша модель ТЭН140А13/6,0р220R18ф7ш1/2, скорее всего, выполнена из углеродистой стали, что делает её подходящей для организации отопления в стандартных условиях, но потребует регулярного обслуживания.

Профилактика и обслуживание

Регулярное обслуживание ТЭНа и системы в целом поможет избежать преждевременного выхода из строя. Основные рекомендации:

• Очистка от накипи: Находясь в жесткой воде, ТЭН подвержен образованию накипи, что приводит к снижению теплоотдачи. Рекомендуется проводить осмотр и очистку каждые 3-6 месяцев.
• Контроль состояния прокладок: При замене ТЭНа всегда проверяйте прокладки и герметичность соединений, чтобы предотвратить утечки.
• Проверка термостата: Убедитесь, что термостат работает корректно. Это поможет избежать перегрева и выхода из строя устройства.

Проблемы с слабыми интернет-соединениями и их решение

Иногда пользователи сталкиваются с проблемой, когда ТЭН работает нестабильно. Вот основные причины и их решения:

• Недостаточная циркуляция воды: Проблемы с насосами или забитые фильтры могут привести к перегреву ТЭНа. Проверьте систему на наличие засоров и исправность насосов.
• Перегрев: Частое включение и выключение ТЭНа может указывать на неправильный выбор мощности или неисправный термостат. Проверьте характеристики и работоспособность всех компонентов системы.
• Технические неисправности: При повреждениях изоляции или разрывах в спирали необходимо незамедлительно заменить ТЭН.

Нормативные документы и стандарты

При выборе и установке ТЭНа необходимо руководствоваться также нормативной документацией и правилами. Важно ознакомиться с ГОСТами и стандартами, относящимися к электроприборам и системам отопления. Это поможет избежать нарушения строительных и эксплуатационных требований.

Учитывая данные требования, можно достичь максимальной эффективности и безопасности эксплуатации ТЭНа.

Потенциальные альтернативы

Иногда возникает необходимость рассматривать альтернативы ТЭНам. Вот несколько вариантов, которые могут быть рассмотрены для специфических задач:

• Патронные нагреватели: Идеальны для компактных решений, где важно ограниченное пространство.
• Ленточные нагреватели: Используются в качестве дополнительного обогрева для трубопроводов или заведомо больших объемов.
• Индукционные нагреватели: Эффективны для быстрого и равномерного нагрева, подходят для промышленных нужд.

В зависимости от условий эксплуатации и требований к производительности, вы сможете выбрать наиболее подходящий тип нагревателя.

В следующей части статьи рассмотрим вопросы, касающиеся правильного выбора мощности ТЭНа, а также разберем, как случаи неправильного выбора могут привести к сбоям в системе. Это крайне важно для предотвращения аварийных ситуаций и продления срока службы оборудования.
