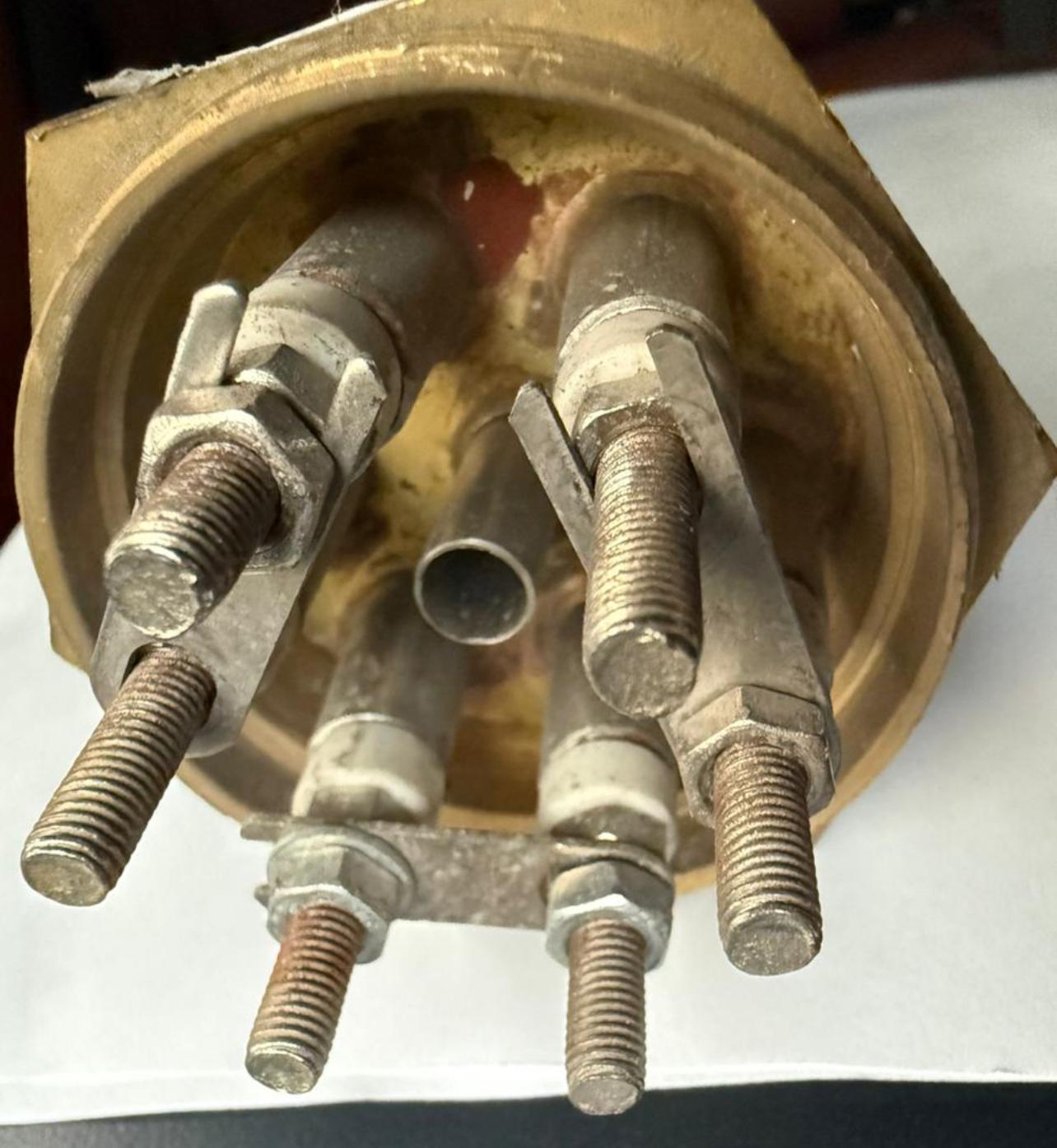

Тэн U-образный водяной 15kW/380V; DN50

Конструктивные особенности и принцип работы

U-образный ТЭН — это классическая форма трубчатого электронагревателя (ТЭНа), где металлическая трубка сгибается в форме буквы «U», образуя два параллельных стержня с выходами контактов на одном конце. Внутри трубки размещена нихромовая спираль (нагревательный элемент), окруженная электроизоляционным материалом — обычно оксидом магния (перклазом), который обеспечивает высокую теплопроводность и электрическую прочность. Корпус трубки передает тепло нагреваемой среде, в данном случае воде или слабым растворам кислот/щелочей.

Ключевые преимущества U-образной формы:

• Удобство монтажа: двухконцовое подключение позволяет легко устанавливать в фланцевых или штуцерных соединениях.
• Равномерный нагрев: гнутая конструкция обеспечивает оптимальное распределение тепла по объему.
• Высокая мощность: до 15 кВт и выше за счет увеличенной длины и диаметра трубки.
• Масштабируемость: можно комбинировать несколько ТЭНов в блоках для достижения суммарной мощности.

Для модели 15 кВт / 380 В DN50 характерны увеличенные габариты: развернутая длина трубки может превышать 2-3 метра, диаметр — 16-19 мм или больше, чтобы выдерживать высокую плотность мощности без перегрева (рекомендуется не более 10-15 Вт/см² для воды). Соединение DN50 (номинальный диаметр 50 мм) подразумевает фланцевое или штуцерное крепление с резьбой G2″ или аналогичной, подходящее для трубопроводов среднего диаметра.

Таблица типичных параметров аналогичных U-образных водяных ТЭНов

Материалы и совместимость с рабочей средой

Материал трубки определяет долговечность в водной среде:

• Углеродистая сталь (обозначение «P»): для чистой воды и слабых щелочей (pH 7-9). Дешевая, но подвержена коррозии в агрессивных средах.
• Нержавеющая сталь (AISI 304/321, «J»): для воды со слабокислыми растворами (pH 5-7), антифриза, тосола. Высокая коррозионная стойкость.
• Медь или латунь: редко для воды, но возможны для специальных применений.
• Штуцеры: углеродистая/оцинкованная сталь (M19-M24, G1/2″-G2″) или нержавейка.

Для 15 кВт DN50 рекомендуется нержавеющая сталь, чтобы выдерживать промышленные нагрузки и предотвратить накипь/коррозию. Резьба контактов — M4-M6 для подключения к трехфазной сети 380 В.

Таблица материалов по среде нагрева

Применение в промышленности и быту

Основные сферы использования 15 кВт U-образного ТЭНа:

• Промышленные водонагреватели и бойлеры большого объема (от 500 л).
• Системы отопления, ГВС в котельных.
• Гальваника, химическая промышленность (нагрев растворов).
• Производство пищи, стерилизаторы, ванны для металлообработки.
• Масштабируемые блоки: несколько ТЭНов на фланце DN50 для суммарной мощности 30-60 кВт.

В быту аналоги меньшей мощности (1,5-5 кВт) ставят в бойлеры, но 15 кВт — чисто промышленный класс. Маркировка примерная: «ТЭН [длина]А[диаметр]/[мощность] [напряжение] Ф[фланец] R[расстояние] DN50».

Габаритные размеры: Межосевое ~100 мм, высота U ~1000-2000 мм, фланец DN50 с 4-6 отверстиями для болтов.

Монтаж, подключение и безопасность

Пошаговая инструкция по установке:

1. Подготовка: Отключить электричество, слить воду. Проверить резьбу/фланец DN50 на герметичность.
2. Монтаж: Вкрутить штуцеры (G2″ или фланец) в корпус, использовать прокладки (паранит/резина). Затянуть моментом 50-70 Нм.
3. Подключение: Трехфазное 380 В (L1,L2,L3,N,PE). Использовать клеммы M6, кабель сечением 4-6 мм². Установить термореле (max 95-120°C).
4. Заполнение: Медленно заполнить водой, удалить воздух. Проверить изоляцию (>1 МОм).
5. Запуск: Постепенно подавать напряжение, мониторить температуру.

Необходимые инструменты: Гаечный ключ, динамометр, мультиметр, тестер изоляции.

Меры безопасности:

• Установить УЗО (30 мА), автомат (25-32 А).
• Избегать сухого хода — использовать поплавковый выключатель.
• Регулярно чистить от накипи (pH воды 6,5-8).
• Температура поверхности не > 95°C для воды.

Типичные ошибки: Неправильная длина (перегрев), слабая фиксация (вибрация), несоответствие материала (коррозия).

Сравнение с аналогами и критерии выбора

Сравнительная таблица U-образных водяных ТЭНов по мощности:

Критерии выбора для 15 кВт / 380 В DN50:

• Объем нагрева: 15 кВт нагревает 500-1000 л/час на 20°C.
• Соотношение цена/качество: Нержавейка +5-10% к цене, но срок службы 5-10 лет vs 2-3 года стали.
• Производители: ten32.ru, freezme.ru, polymernagrev.ru — кастом под заказ.
• Отзывы: Пользователи хвалят за надежность в промышленности, но отмечают важность правильного монтажа.

Расчеты и технические нюансы

Плотность мощности: для воды q = \frac{P}{S} \leq 10 Вт/см², где P — мощность, S — площадь поверхности. Для 15 кВт: длина ~3 м, Ø19 мм → S ≈ 1800 см², q ≈ 8,3 Вт/см² (оптимально).

Температурный режим: Вода до 95°C, изоляция выдерживает 850°C внутри. Срок службы 5000-10000 ч при правильной эксплуатации.

Интересные факты:

• U-образные ТЭМы стандартизированы ГОСТ 8806-71 (обновлен), маркировка: [длина]А[Ø]/[P]-[U]-[напряжение].
• В гальванике используют титановые покрытия для агрессивных сред.
• Экологические аспекты: низкие потери тепла, но требуют деминерализованной воды для минимизации накипи.

Перспективы и инновации

Современные версии включают оребрение (ТЭНР) для +30% теплоотдачи, встроенные термодатчики PT100 и SMART-контроль. Для 15 кВт DN50 возможен кастом: фланцы, пластины, разные резьбы (M10-M24, G1/2-G3/4). Рынок растет за счет энергоэффективности: КПД >98%.

Следующая часть статьи будет посвящена анализу специфических вариантов использования U-образного ТЭНа в разных отраслях, его конкурентоспособности и потенциалу для модернизации с учетом новых технологий.

Специфика применения в различных отраслях

U-образный водяной ТЭН мощностью 15 кВт / 380 В с DN50 находит широкое применение в различных промышленных и бытовых секторах. Его высокие эксплуатационные характеристики и возможности легко адаптируются под потребности пользователей в разных обстоятельствах, включая:

• Промышленные водонагреватели: В крупных системах горячего водоснабжения, где требуется высокая производительность и непрерывная работа, такие ТЭНы обеспечивают быстрый и надежный нагрев больших объемов воды.
• Отопительные системы: Интеграция 15 кВт ТЭНов в котельные установки или отопительные аппараты позволяет эффективно поддерживать необходимую температуру в помещениях, особенно в зданиях с высоким тепловым спросом.
• Гальванические и химические процессы: Нагрев растворов в процессе гальваники или химических реакций требует стабильности температуры и надежности оборудования. U-образные ТЭНЫ способны справляться с этими задачами, обеспечивая однородный температурный режим.

Конкурентоспособность и преимущества

На современном рынке электронагревательного оборудования конкуренция значительная. Однако, U-образный ТЭН 15 кВт / 380 В имеет ряд преимуществ, которые делают его более привлекательным вариантом для многих пользователей:

• Энергоэффективность: Высокий КПД достигнут благодаря оптимальной конструкции и использованию качественных материалов, что снижает расходы на электроэнергию.
• Модульность: Наличие возможности комбинирования нескольких ТЭНов для достижения требуемой мощности позволяет адаптировать систему под конкретные нужды, удовлетворяя потребности различных процессов.
• Универсальность: Применение в различных областях обеспечения надежного и эффективного нагрева жидкости делает эти ТЭНЫ идеальным выбором как для производственных, так и для бытовых нужд.

Перспективы для модернизации оборудования

С учетом глобальных трендов на энергоэффективность и экологичность, U-образные ТЭНы 15 кВт / 380 В имеют значительные перспективы для внедрения инновационных технологий. Возможные направления модернизации:

• Внедрение интеллектуальных систем управления: Интеграция программируемых контроллеров и термодатчиков для повышения точности нагрева и снижения потерь энергии.
• Использование новых материалов: Разработка более устойчивых к коррозии и температурным колебаниям трубок для увеличения срока службы и снижения потребности в сервисном обслуживании.
• Автоматизация процессов: Внедрение автоматических систем контроля и диагностики, обеспечивающих своевременное реагирование на изменения в работе оборудования.

Примеры успешного применения

Различные компании уже оценили преимущества U-образных ТЭНов. Например, в химической отрасли, где стабильность температуры критична, использование 15 кВт ТЭНов дало возможность значительно сократить время на нагрев растворов, что в конечном итоге повысило общую производительность.

В сфере гостиничного бизнеса, установка таких ТЭНов в бойлеры для горячего водоснабжения позволила улучшить качество сервиса и сократить затраты на электроэнергию за счет высокой скорости нагрева и эффективной работы.

Заключение

Таким образом, U-образный водяной ТЭН 15 кВт на 380 В с DN50 является надежным и эффективным решением для многих промышленных приложений. Его конструктивные особенности, направленные на равномерное распределение тепла и масштабируемость, делают его отличным выбором для сложных систем нагрева. Продолжение работы с новыми технологиями и адаптация к современным требованиям помогут сохранить актуальность этого оборудования на рынке.
