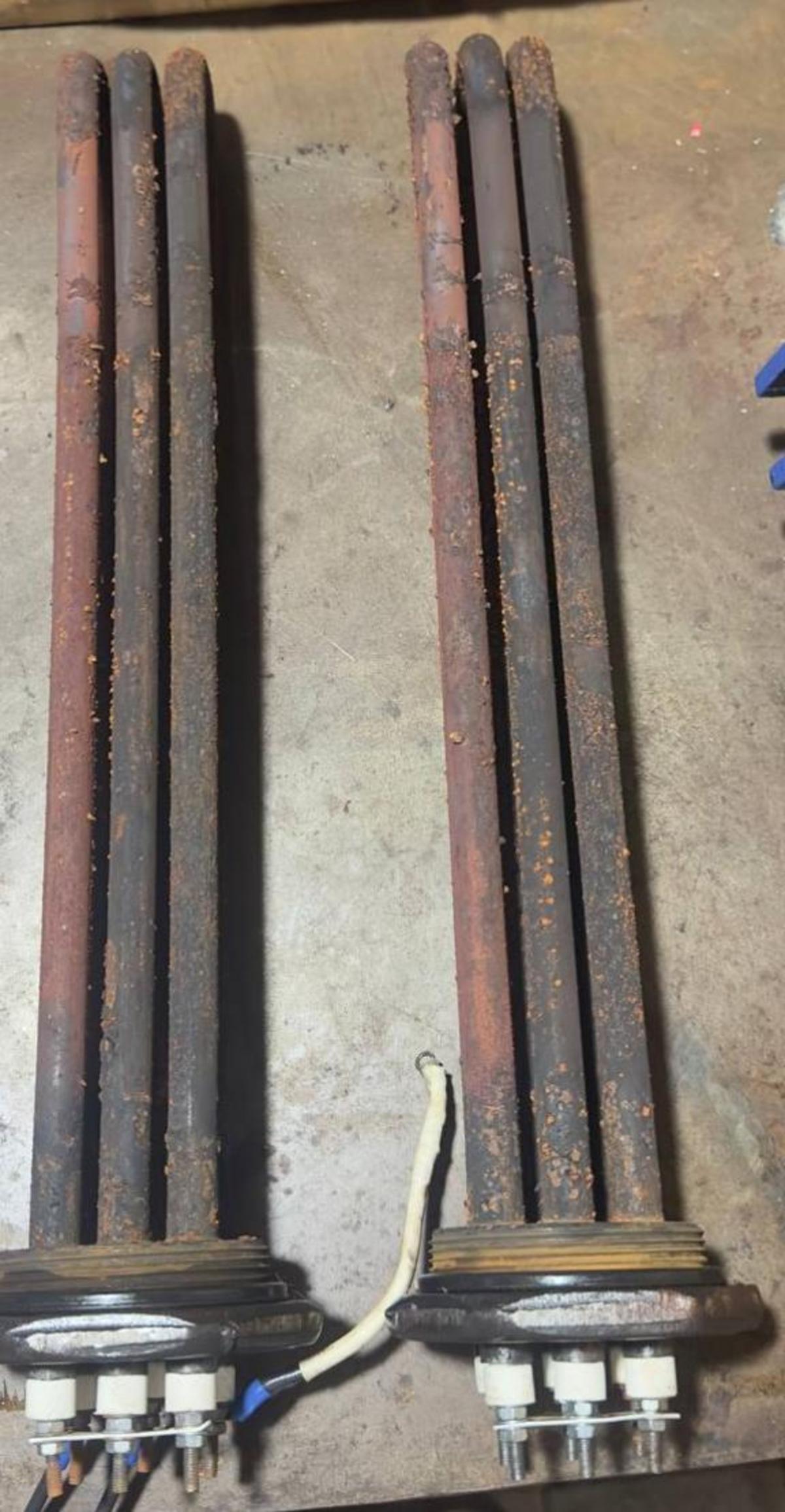

Трубчатые трехфазные Тэны 24 кВт
Трубчатые трехфазные Тэны 24 кВт
Конструкция и принцип работы
Трубчатые ТЭНы мощностью 24 кВт представляют собой высокоэффективные блочные электронагреватели, известные как ТЭНБ-24. Основной элемент, обеспечивающий нагрев, — это спираль из нихрома (максимальное сечение для данной мощности), которая запрессована в seamless-трубки диаметром 8–10 мм. Трубки надежно фиксируются во фланце, который имеет наружную резьбу G 2 1/2″ (диаметр 74 мм) и шестигранную головку под ключ 91 мм для удобства монтажа.
В зависимости от конфигурации, блоки могут содержать от 3 до 6 ТЭНов, суммарно обеспечивая необходимую мощность в 24 кВт: например, это могут быть 3 ТЭНа по 8 кВт или 6 по 4 кВт.
Материалы и габариты
- Материалы: Используются нержавеющая или углеродистая сталь для трубок и фланца, а нихромовая спираль находится в изоляторе (MgO). Эти нагреватели подходят для работы с водой (pH 5–9) и слабыми растворами кислот и щелочей.
- Габариты: Установочная длина составляет 535–600 мм, активная длина — до 525 мм, глубина фланца — около 100 мм.
Принцип работы
Принцип работы трубоэлектрических нагревателей основан на проходящем электрическом токе, который нагревает спираль. Тепло передается через стенки трубок в рабочую среду. Сопротивление изоляции должно составлять ≥0,5 МОм как в холодном, так и в нагретом состоянии, а частота работы — 50 Гц.
В электрокотлах, таких как ЭВПМ-24, два блока ТЭНов монтируются во фланцах нижней части стальной емкости. Управление осуществляется через пускатели, реле, регулятор температуры и аварийный термостат, который включает автоматическую защиту в случае закипания.
Технические характеристики
Для облегчения сравнения ключевых параметров трубчатых трехфазных ТЭНов 24 кВт приведена таблица:
| Параметр | Значение [1] | Значение [2] | Значение [3] | Значение [4] | Значение [9] |
|---|---|---|---|---|---|
| Номинальная мощность | 24 кВт | 24 кВт | 24 кВт | 24 кВт | 24 кВт |
| Напряжение (трехфазное) | 380 В | 380 В | 220/380 В | 380 В | 220/380 В |
| Схема подключения | Треугольник | Треугольник | — | — | — |
| Диаметр трубки | 10 мм | 10 мм | — | — | 8 мм |
| Установочная длина | 600 мм | 535 мм | — | — | — |
| Активная длина | 525 мм | — | — | — | — |
| Макс. температура оболочки | 100 °C | 100 °C | — | 35–85 °C | — |
| Макс. температура теплоносителя | — | — | — | 85 °C | 85 °C |
| Рабочее давление | — | 1,5 атм | — | 0,25 МПа | — |
| Отапливаемая площадь | — | — | — | 200–240 м² | — |
| Количество ТЭНов в блоке | — | 6 × 4 кВт | 6 × 4 кВт | 2 блока | 3 шт. |
| Диаметр фланца/резьбы | — | G 2½» (74 мм) | 2½» НР | — | G2 |
| Сопротивление изоляции | ≥0,5 МОм | — | — | — | — |
Ключевые особенности: Блоки неразъемные и предназначены для использования с водопроводной водой (в соответствии с ГОСТ 2874) или антифризом. Модели для бойлеров, такие как Hajdu STA 800–1000, обычно имеют нижнее расположение ТЭНов.
Применение в системах
Трубчатые ТЭНы 24 кВт находят широкое применение в различных областях, включая:
- Электрокотлы (ЭВПМ-24): Используются для отопления помещений площадью 200–240 м² с высотой потолков до 3 метров. Возможны ступени мощности 12/12 кВт, патрубки 1¼».
- Водонагреватели и бойлеры: Обеспечивают дополнительный нагрев в системах Thermex, Hajdu и Tesla для объемов от 80 до 200 литров, применяются фланцевые ТЭНы RF-типа.
- Промышленность: Используются в парогенераторах и циркуляционных системах, способных выдерживать давление до 25 м вод. ст..
А среди преимуществ таких систем отмечаются высокая надежность, компактность и наличие автоматической защиты, что позволяет эффективно отапливать площади до 240 м² при температурном перепаде ΔT=25 °C.
Монтаж и подключение
Установка трубчатых ТЭНов (по типовым инструкциям для ТЭНБ-24) требует выполнения следующих шагов:
- Подготовка: Перед установкой необходимо проверить трехфазную сеть на 380 В и наличие заземления. Инструменты, которые могут понадобиться: ключ на 91 мм, герметик и манометр.
- Монтаж фланца: Вкрутите резьбу G 2½» в бак или котел, после чего затяните шестигранник. Установите прокладку для герметизации соединения.
- Подключение: Используйте схему «треугольник» для подключения при напряжении 380 В (каждый ТЭН ~220 В). Задействуйте пускатели и реле, подключите термостат и насос для циркуляции.
- Заполнение и запуск: Наполните систему водой (с pH от 5 до 9), проверьте изоляцию (должна быть ≥0,5 МОм), после чего прогрейте до 100 °C. Рабочее давление должно быть <1,5 атм.
- Проверка: Убедитесь в исправности аварийного термостата, который должен срабатывать при закипании воды.
Меры безопасности
При проведении работ важно соблюдать ряд мер предосторожности:
- Запрещается сухой пуск нагревателей.
- Регулярно проверяйте изоляцию для предотвращения коротких замыканий.
- Избегайте превышения рекомендуемого давления.
Теперь, когда мы рассмотрели основные аспекты конструкции, применения и установки ТЭНов 24 кВт, перейдем к их характеристикам и возможностям применения в различных системах отопления и горячего водоснабжения.
Сравнение материалов и производителей
Одним из главных факторов, влияющим на эффективность использования трубчатых ТЭНов 24 кВт, является материал, из которого они изготовлены. Ниже представлены общие характеристики различных материалов и их производителей.
| Материал/Бренд | Преимущества | Недостатки | Примеры [источники] |
|---|---|---|---|
| Нержавеющая сталь | Коррозионностойкость, долговечность при использовании с водой и антифризом. | Цена выше по сравнению с углеродистой сталью. | ТЭНБ-24 J (УралПром), OLRUS |
| Углеродистая сталь | Дешевле и имеет хорошую теплопроводность. | Подвержена образованию ржавчины в агрессивных средах. | ТЭНБ-24,0 (электрокотел78) |
| Hajdu/Tesla | Специально разработаны для бойлеров STA/Thermex, имеют фланец 82 мм. | Специфичны для определенных моделей нагревателей. | Нижние ТЭНы 24 кВт |
Выбор материала: Рекомендуется использовать нержавеющую сталь для систем с чистой водой, в то время как углеродистая сталь более экономична, но требует тщательного ухода.
Эксплуатация и обслуживание
Успешная работа трубчатых ТЭНов 24 кВт зависит не только от их качественной установки, но и от регулярного технического обслуживания. Важно проводить его для обеспечения долговечности и эффективной работы нагревателей.
Срок службы
При правильной эксплуатации срок службы трубчатых ТЭНов может составлять от 5 до 10 лет. Производители предоставляют гарантию на свои изделия, которая составляет обычно от 1 до 2 лет.
Обслуживание
- Проверка изоляции: Рекомендуется каждый год проверять состояние изоляции. Замена необходима, если значение сопротивления падает ниже 0,5 МОм.
- Промывка от накипи: Необходимо также осуществлять промывку системы, чтобы избежать образования накипи, что может значительно снизить эффективность нагрева.
Распространенные проблемы
Несмотря на высокую надежность трубчатых ТЭНов, пользователи могут столкнуться с некоторыми проблемами:
| Проблема | Причина | Решение |
|---|---|---|
| Не нагревает | Обрыв спирали. | Необходимо замерить сопротивление и, при необходимости, заменить блок. |
| Перегрев | Низкий уровень воды в системе. | Установить поплавковый датчик для контроля уровня. |
| Короткое замыкание | Образование накипи или коррозии. | Промывка системы кислотой с pH 5–7. |
| Шум или вибрация | Неправильный монтаж. | Проверить затяжку фланца и крепление. |
Экономические аспекты
Цена на трубчатые ТЭНы мощностью 24 кВт ориентировочно составляет 10 000 KZT (без НДС), однако стоит учитывать возможные колебания цен в зависимости от поставок и спроса. Доставка может занять около 2 дней, или же возможен самовывоз.
Интересные факты и тенденции
Современные трубчатые ТЭНы 24 кВт продолжают развиваться. Ниже приведены некоторые интересные факты и тенденции на рынке:
- Эволюция технологий: Разработка блочных ТЭНов мощностью более 10 кВт и интеграция в «умные» системы с возможностью дистанционного управления через Wi-Fi.
- Экологические аспекты: В отличие от газовых систем, электрические ТЭНы обеспечивают нулевые выбросы, что делает их более чистым вариантом, хотя они требуют стабильного сетевого питания на 380 В.
- Популярность в регионах: ТЭНы 24 кВт востребованы в странах СНГ, включая Казахстан и Санкт-Петербург, с широко известными брендами как OLRUS и УралПром.
- Инновации в материалах: Развитие титановых покрытий, позволяющих использовать устройства в более агрессивных средах.
С использованием современных технологий и постоянным улучшением материалов, ТЭНы 24 кВт становятся все более надежными и эффективными средствами для обогрева и горячего водоснабжения.
