ТЭН 67 А13/0,8 «T» 220: Все, что нужно знать для выбора и установки

Техническая конструкция и принципы работы ТЭН

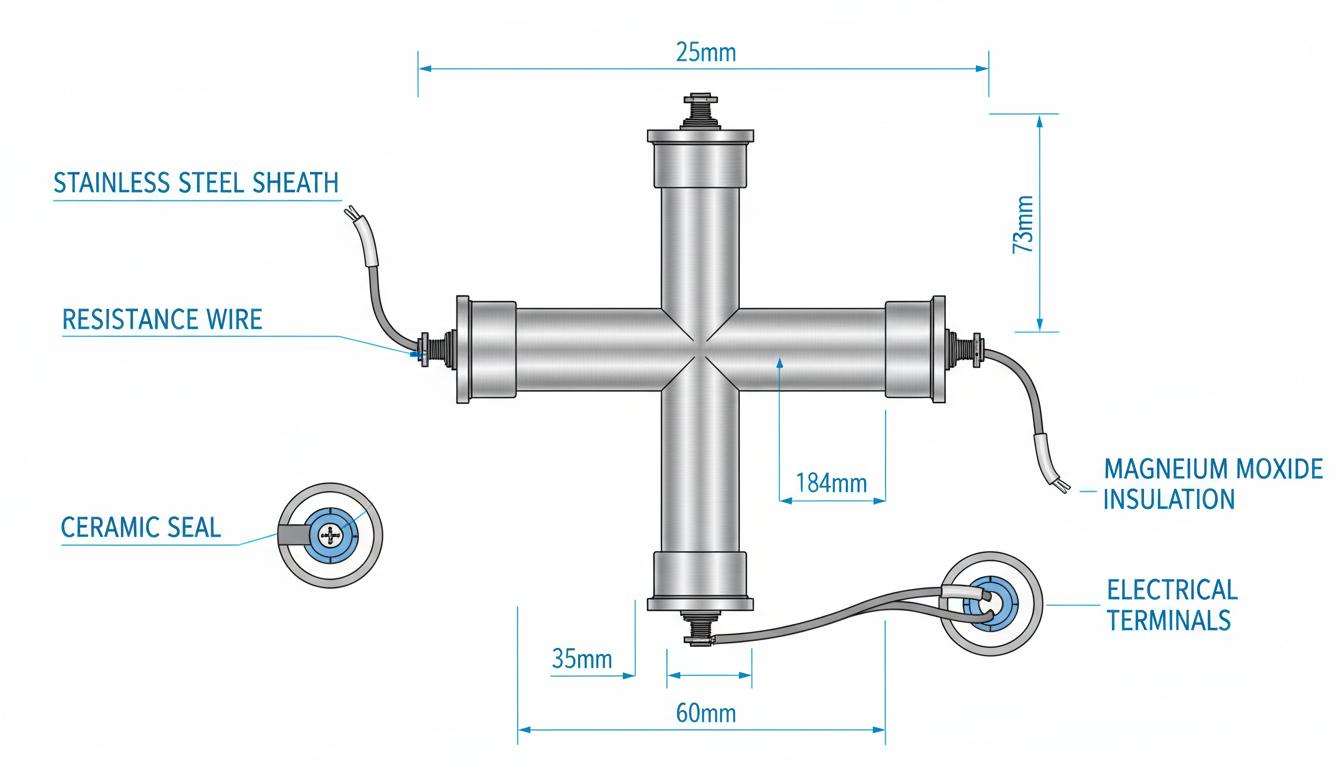

Трубчатый электронагреватель (ТЭН) — это электрический прибор, предназначенный для преобразования электрической энергии в тепловую. Основные элементы конструкции:

• Трубка (оболочка) — изготавливается из углеродистой или нержавеющей стали, обеспечивает механическую прочность и защиту от внешней среды. В вашем случае — диаметр 13 мм, материал не указан, но распространены оба варианта.
• Нагревательная спираль — находится внутри трубки, обычно из нихрома, отвечает за преобразование электрической энергии в тепло.
• Наполнитель — периклаз (оксид магния MgO) обеспечивает высокую теплопроводность и электроизоляционные свойства.
• Контакты — выводы для подключения к сети, обычно используются клеммы или шпильки из нержавеющей стали.
• Герметизация — обеспечивает защиту спирали от внешней среды и предотвращает попадание влаги внутрь ТЭНа.

Принцип работы: При подаче напряжения на контакты ток проходит через спираль, нагревая её до высоких температур. Тепло передается через наполнитель к оболочке ТЭНа, а затем — к нагреваемой среде.

Маркировка ТЭН и расшифровка обозначений

ТЭН 67 А13/0,8 «T» 220 — пример стандартной маркировки, где:

• 67 — длина нагревательной трубки в сантиметрах (670 мм)
• A — исполнение монтажной части (A — резьбовой штуцер на одном конце)
• 13 — диаметр трубки (13 мм)
• 0,8 — мощность (0,8 кВт, или 800 Вт)
• «T» — тип ТЭНа (например, «T» — прямой, без оребрения)
• 220 — рабочее напряжение (220 В)

Это типовое обозначение по российскому стандарту. Аналогичные модели могут встречаться и у разных производителей с небольшими вариациями, но логика маркировки сохраняется.

Технические характеристики и параметры

Примечание: Прямых данных по ТЭН 67 А13/0,8 нет, поэтому значения приведены исходя из маркировки и типовых параметров аналогичных ТЭН.

Критерии выбора ТЭН

Выбор ТЭНа зависит от нескольких ключевых факторов:

• Мощность — должна соответствовать объёму нагреваемой среды и требуемой скорости нагрева. Для небольшого бытового бойлера обычно достаточно 0,8–1,5 кВт.
• Напряжение — 220 В стандартно для бытовых и многих промышленных применений.
• Длина и диаметр — определяют площадь нагревательной поверхности и возможность установки в корпус оборудования.
• Материал оболочки — углеродистая сталь дешевле, но склонна к коррозии в агрессивных средах; нержавеющая сталь — устойчива, дольше служит.
• Тип монтажа — резьбовой штуцер (A) удобен для быстрой установки и замены.
• Тип ТЭНа — прямой (T), оребрённый (для воздуха), “мокрый” (для воды, масла), “сухой” (в защитном кожухе).
• Производитель и сертификация — выбирайте проверенных поставщиков с сертификатами соответствия.

Для ТЭН 67 А13/0,8 «T» 220 — это классический “мокрый” ТЭН для нагрева воды в бойлерах, стиральных машинах, небольших промышленных установках. Мощность 0,8 кВт подходит для нагрева 30–50 литров воды за разумное время.

Инструкция по установке и подключению

Необходимые инструменты и материалы

• Набор гаечных ключей или головок (размер — по резьбовому штуцеру ТЭНа)
• Фторопластовый уплотнитель (лента ФУМ) или термостойкая паста
• Мультиметр для проверки сопротивления изоляции
• Перчатки и защитные очки

Пошаговая инструкция

1. Отключение от сети — убедитесь, что оборудование обесточено.
2. Слив жидкости — слейте воду или масло из бака, если ТЭН установлен в ёмкости.
3. Демонтаж старого ТЭНа — открутите крепёжную гайку, аккуратно извлеките ТЭН, не повреждая корпус.
4. Подготовка нового ТЭНа — очистите резьбу, нанесите уплотнитель (лента ФУМ или паста).
5. Установка ТЭНа — вставьте ТЭН в посадочное отверстие, равномерно затяните гайку до упора.
6. Подключение электрики — подключите провода согласно схеме, соблюдая фазировку и заземление.
7. Проверка герметичности — залейте воду, проверьте отсутствие протечек.
8. Проверка работоспособности — включите питание, убедитесь в нагреве и корректной работе автоматики.

Совет: Если ТЭН заменяется, сравните геометрию и мощность старого и нового элемента — они должны быть идентичны.

Типовые ошибки при установке и эксплуатации

• Негерметичная установка — приводит к протечкам и возможно к повреждению оборудования и поражению током.
• Неправильное подключение — клеммы должны быть плотно затянуты, соединение — надёжным.
• Несоответствие мощности и напряжения — может привести к перегреву, выходу из строя ТЭНа или оборудования.
• Эксплуатация без жидкости — «сухой» нагрев приводит к быстрому прогоранию спирали.
• Игнорирование защитного заземления — опасно для жизни.
• Использование в агрессивных средах без защиты — приводит к коррозии оболочки.

Советы по эксплуатации и обслуживанию

• Регулярная проверка состояния — накипь снижает эффективность и ускоряет износ, периодически очищайте ТЭН от отложений.
• Контроль сопротивления изоляции — при сильном снижении сопротивления ТЭН подлежит замене.
• Своевременная замена — при первых признаках неисправности (перегрев, запах гари, снижение нагрева) замените ТЭН.
• Использование УЗО — защитит от поражения током при пробое изоляции.

Сравнение с аналогичными ТЭНами

Вывод: ТЭН 67 А13/0,8 — оптимален для небольших бытовых и полупромышленных водонагревателей. Для больших объёмов или интенсивной эксплуатации выбирайте более мощные аналоги.

Рекомендации экспертов

• Не экономьте на качестве — дешёвые ТЭНы быстрее выходят из строя и могут быть опасны.
• Соблюдайте инструкции — неправильная установка сокращает срок службы.
• Обращайте внимание на сертификаты — это гарантия безопасности и долговечности.
• Регулярное техническое обслуживание — продлевает жизнь оборудования.

Итоговая экспертная сводка

ТЭН 67 А13/0,8 “T” 220 — классический трубчатый нагреватель мощностью 0,8 кВт, диаметром 13 мм и длиной 670 мм, предназначённый для работы от бытовой сети 220 В. Идеально подходит для нагрева воды и масел в небольших бойлерах и промышленных установках. Правильный выбор, установка и регулярная эксплуатация — залог долгой и безопасной работы оборудования.

Для подбора точных параметров и сертифицированных моделей всегда обращайтесь к технической документации производителя.

Краткий чек-лист при покупке и установке

• Проверьте маркировку — должна соответствовать вашим требованиям.
• Убедитесь в совместимости — длина, диаметр, мощность, тип монтажа.
• Используйте правильные инструменты — не повредите резьбу и уплотнения.
• Соблюдайте меры безопасности — обесточьте оборудование, заземлите.
• Проверьте работу после установки — отсутствие протечек, равномерный нагрев.

К качественному ТЭНу стоит подходить ответственно, так как от него зависит не только эффективность работы оборудования, но и безопасность эксплуатации. Далее в статье мы обсудим рекомендации по установке и эксплуатации ТЭНа, чтобы свести к минимуму возможные ошибки и продлить срок службы устройства.

Рекомендации по установке и правильному подключению ТЭН

Подготовительные этапы

Перед установкой ТЭНа 67 А13/0,8 «T» 220 важно выполнить несколько ключевых этапов:

• Оценка места установки: Убедитесь, что выбранное место имеет достаточную вентиляцию и доступ для обслуживания. Необходимо учитывать длину и диаметр ТЭНа.
• Заранее подготовьте рабочую зону: Убедитесь, что все необходимые инструменты под рукой, и уберите лишние предметы, которые могут мешать выполнению работы.
• Проверьте электрическую сеть: Убедитесь в исправности электропроводки и наличии защитного заземления. Возможно, потребуется вызвать электрика для проверки.

Этапы установки

1. Отключение электроснабжения. Для предотвращения несчастных случаев выключите автоматические выключатели, подающие напряжение на устройство.
2. Подготовка места установки. Очистите место под установку, уберите старый ТЭН, если таковой имеется, устранив следы коррозии или загрязнения.
3. Уплотнение соединений. На резьбовую часть нового ТЭНа нанесите фторопластовую ленту или термостойкую пасту. Это предотвратит протечки.
4. Монтаж ТЭНа. Вверните ТЭН в резьбовое отверстие с соблюдением равномерного затягивания, чтобы избежать перекосов.
5. Электрическое подключение. Подключите провода к клеммам четко по указаниям схемы, соблюдая полярность.
6. Проверка герметичности. Залейте немного жидкости в систему, проведите визуальный контроль на предмет утечек.
7. Включение питания. Включите оборудование и проверьте работу ТЭНа на протяжении нескольких минут. Убедитесь в стабильной работе и отсутствии перегрева.

Профилактика и уход за ТЭНом

Регулярный уход за ТЭНом продлевает его срок службы и обеспечивает стабильную работу. Полезные советы:

• Чистка от налета: Накипь и отложения могут значительно ухудшить эффективность нагрева. Рекомендуется использовать специальные средства для удаления накипи не реже одного раза в год.
• Контроль состояния: Регулярно проверяйте визуально состояние ТЭНа. Обратите внимание на следы коррозии или механические повреждения.
• Тестирование сопротивления: Периодически проверяйте сопротивление изоляции ТЭНа с помощью мультиметра. Это поможет выявить возможные неисправности до их проявления.

Ошибки при установке и эксплуатации

Распространенные ошибки

Ошибки, допущенные во время установки или эксплуатации ТЭНа, могут привести к поломке или даже опасным ситуациям. Наиболее распространенные из них:

• Неправильное подключение: Если провода подключены неправильно, это может привести к короткому замыканию или перегреву.
• Отсутствие уплотнения: Игнорирование уплотнителей может стать причиной утечек, что может вызвать электрические замыкания.
• Перегрев устройства: Эксплуатация без жидкости или в условиях, не соответствующих рекомендованным, может привести к выходу устройства из строя.

Улучшение эффективности работы нагревателя

Для более эффективной работы ТЭНа 67 А13/0,8 «T» 220 соблюдайте следующие рекомендации:

• Регулярно проверяйте уровень воды: Убедитесь, что уровень жидкости всегда покрывает нагревательный элемент. Это особенно важно для “мокрых” ТЭНов.
• Используйте защитные фильтры: Установка фильтров на входе поможет предотвратить попадание загрязняющих частиц и существенно повысит срок службы ТЭНа.
• Оптимизация температуры: Настройте термостат так, чтобы он работал в оптимальном температурном диапазоне, избегая перегрева.

Завершение установки и заключительные рекомендации

ТЭН 67 А13/0,8 «T» 220 является надежным прибором для нагрева жидкостей, если следовать всем рекомендациям при его установке и эксплуатации. Правильное обращение и регулярное обслуживание помогут избежать многих проблем в будущем. Не забывайте о регулярной проверке и соблюдайте меры безопасности, чтобы гарантировать долгую и безопасную работу устройства.

Следующая часть статьи будет посвящена более глубокому анализу различных моделей ТЭН и их особенностей, а также сравнительному анализу с другими типами нагревателей на рынке.
