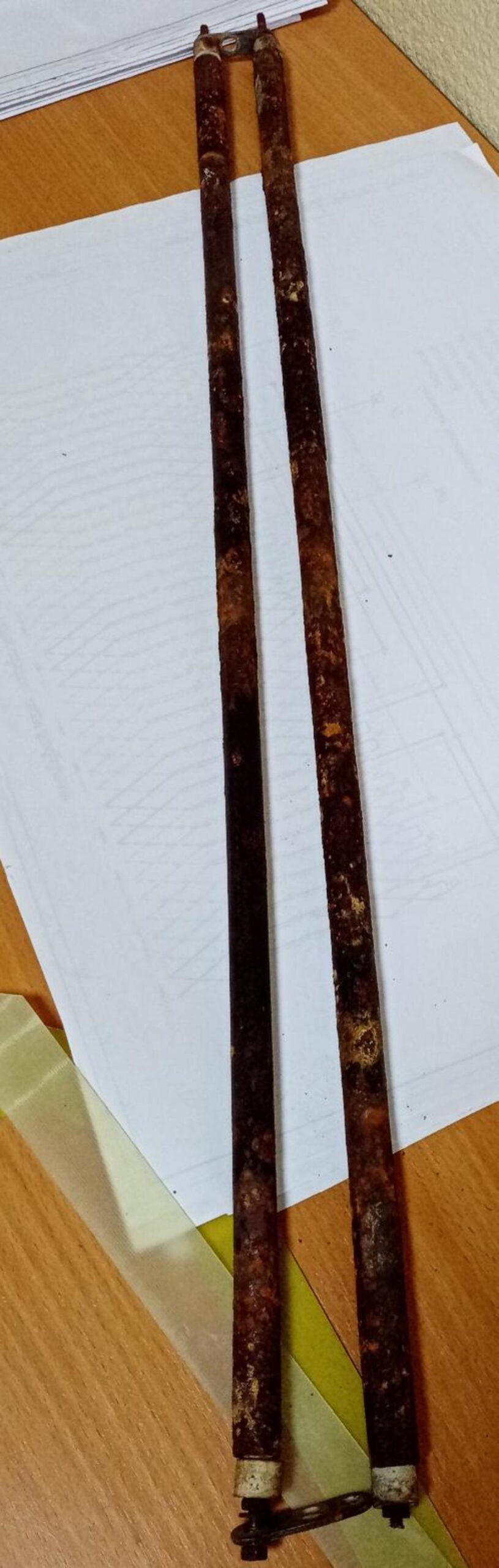

ТЭН -60А 13/0,4 С(S) 110У3 (ТУ 16-613.690-80

Основы Промышленного Нагрева: Детальный Разбор ТЭН-60А 13/0,4 С(S) 110У3

В условиях современного промышленного производства эффективность и надежность каждого компонента нагревательной системы напрямую влияют на операционные затраты, качество продукции и безопасность процессов. Трубчатые электронагреватели (ТЭНы) являются краеугольным камнем множества технологических цепочек. Понимание их технических характеристик, принципов функционирования и особенностей применения критически важно для инженеров, технических директоров и специалистов по закупкам. Рассмотрим в деталях промышленный ТЭН марки ТЭН-60А 13/0,4 С(S) 110У3, регламентированный техническими условиями ТУ 16-613.690-80.

Ключевые Понятия и Терминология

• ТЭН (Трубчатый Электронагреватель): Электрический нагревательный элемент, состоящий из металлической трубки, внутри которой расположена нагревательная спираль из высокоомного сплава, изолированная от трубки уплотненным диэлектриком.
• Развернутая (Полезная) Длина: Общая длина нагревательной трубки, включая все изгибы, по которой распределен нагревательный элемент. Это ключевой параметр для определения площади теплоотдачи.
• Контактный Стержень (Вывод): Металлический стержень, служащий для электрического подключения ТЭНа к источнику питания. Длина и типоразмер стержня определяют способы монтажа и подключения.
• Периклаз (Кристаллический Оксид Магния): Высокотемпературный электрический изолятор и эффективный теплопроводник, используемый для заполнения пространства между нагревательной спиралью и оболочкой ТЭНа. Обеспечивает безопасность и равномерную передачу тепла.
• Ниxром/Фехраль: Резистивные сплавы (часто на основе никеля и хрома или железа, хрома и алюминия), обладающие высоким электрическим сопротивлением и способностью выдерживать высокие температуры без деформации, используются для изготовления нагревательных спиралей.
• ТУ (Технические Условия): Документ, устанавливающий требования к конкретному виду продукции, включая конструкцию, материалы, методы испытаний и правила приемки, разработанный и утвержденный производителем или отраслевым органом. В отличие от ГОСТ (Государственного стандарта), ТУ могут быть ведомственными или корпоративными.

Расшифровка Маркировки ТЭН-60А 13/0,4 С(S) 110У3: Анализ Технического Паспорта

Каждая буква и цифра в маркировке ТЭНа несет важную информацию, критически необходимую для правильного выбора, установки и эксплуатации. Понимание этой «кодировки» позволяет инженерам и закупщикам точно определить пригодность элемента для конкретной промышленной задачи и избежать дорогостоящих ошибок.

Буквы С или S в маркировке однозначно указывают на применение углеродистой стали для оболочки и предназначение для работы в неподвижной воздушной среде. Это критическое ограничение, поскольку установка такого ТЭНа в системах с принудительным обдувом или в жидкостях не только резко сократит срок его службы, но и может создать аварийные ситуации. Для сравнения, для обдуваемого воздуха используется маркировка О (углеродистая сталь), а для нержавеющей стали — Т (спокойный воздух) или К (обдуваемый воздух).

Конструктивные Особенности и Принципы Работы ТЭН-60А 13/0,4 С(S) 110У3

Эффективность и долговечность ТЭНа напрямую зависят от качества его конструктивных элементов и материалов. Для принятия обоснованных решений руководителям и инженерам необходимо понимать внутреннее устройство и механизмы функционирования.

Архитектура ТЭНа: Надежность и Теплопередача

• Оболочка (Трубка): Изготовлена из углеродистой стали диаметром 13 мм. Развернутая длина составляет 60 см. Углеродистая сталь выбрана за ее прочность, экономичность и достаточную теплопроводность для работы в воздушных средах до ~450°C. Она оптимальна там, где не требуется высокая коррозионная стойкость (как у нержавеющей стали) или специфические свойства других материалов (например, титана для агрессивных сред).
• Внутренний Нагревательный Элемент: Представляет собой резистивную проволочную спираль, как правило, из нихрома или фехрали. Эти сплавы характеризуются высоким удельным электрическим сопротивлением и способностью сохранять стабильные характеристики при высоких температурах, обеспечивая преобразование электрической энергии в тепловую.
• Изоляция и Теплопередача: Пространство между нагревательной спиралью и металлической оболочкой заполнено уплотненным периклазом (кристаллическим оксидом магния). Периклаз выполняет двойную функцию:
  • Электрическая изоляция: Предотвращает пробой между спиралью и корпусом ТЭНа, обеспечивая электрическую безопасность.
  • Теплопроводность: Обеспечивает эффективную передачу тепла от спирали к оболочке ТЭНа, а затем — в окружающую среду, минимизируя потери и предотвращая локальный перегрев спирали.
• Контактные Выводы: Выводные стержни длиной 40 мм (типоразмер А) служат для подключения ТЭНа к электрической сети. Их надежное крепление и изоляция (часто с использованием керамических или стеклянных втулок) на участках вывода предотвращают утечки тока и обеспечивают долговечность соединения.
• Форма и Крепление: Данный ТЭН имеет U-образную (двухконцевую) форму, что является стандартным решением для многих систем, обеспечивая компактность и удобство монтажа. Радиус гиба обычно составляет R30 мм. При отсутствии штуцера крепление осуществляется посредством фланцев или кронштейнов.

Теплогенерация и Передача: Механизмы и Эффективность

Принцип работы ТЭНа основан на законе Джоуля-Ленца: электрический ток, проходя через нагревательную спираль с высоким сопротивлением, вызывает ее нагрев. Тепло, генерируемое спиралью, передается через слой периклаза к металлической оболочке ТЭНа. Далее, от оболочки тепло переходит в окружающую среду – в данном случае, в спокойный воздух.

Ключевая особенность ТЭН-60А 13/0,4 С(S) 110У3 — его оптимизация для работы в спокойном воздухе. Это означает, что отвод тепла от поверхности ТЭНа происходит преимущественно за счет естественной конвекции и излучения, без принудительного перемещения воздуха (обдува). Если такой ТЭН используется в среде с принудительным обдувом, он может работать неэффективно или, наоборот, перегреваться при несоответствии параметров обдува, так как его конструкция не рассчитана на интенсивный теплообмен, характерный для принудительной конвекции. Неправильное применение может значительно снизить срок службы элемента и привести к снижению энергоэффективности системы в целом, повышая общую стоимость владения (TCO).

Основные Технические Параметры и Целевые Применения

Детальное знание технических параметров ТЭНа позволяет проводить точный расчет энергопотребления, планировать мощности и гарантировать соответствие элемента требованиям оборудования.

Целевые Применения и Ограничения

Правильный выбор ТЭНа позволяет оптимизировать процессы и снизить риски. ТЭН-60А 13/0,4 С(S) 110У3 является надежным решением для определенных условий:

• Промышленные сушильные камеры: Для процессов, где требуется деликатная сушка материалов при умеренных температурах без активного обдува.
• Лабораторные и небольшие промышленные печи: В системах, не требующих экстремально высоких температур или агрессивных сред.
• Инфракрасные обогреватели: В качестве составного элемента, генерирующего тепло, которое затем преобразуется в инфракрасное излучение.
• Бытовые и полупромышленные обогреватели: Для конвекторов, где воздух нагревается естественной циркуляцией.
• Маломощное тепловое оборудование: Для поддержания температуры в небольших объемах, например, в шкафах управления или боксах для электроники.

Категорически не подходит для:

• Нагрева жидкостей: Углеродистая сталь быстро корродирует в воде, маслах и химических растворах.
• Среды с принудительной циркуляцией воздуха: Не рассчитан на интенсивный теплоотвод, что может привести к перегреву оболочки и снижению эффективности.
• Агрессивные газовые среды: Сера, хлор и другие химически активные газы вызывают разрушение оболочки из углеродистой стали.

Сравнительный Анализ Типов ТЭНов для Различных Промышленных Задач: Оптимизация Выбора

При выборе ТЭНа для конкретной промышленной задачи необходимо учитывать не только стоимость покупки, но и общую стоимость владения (TCO), включающую энергопотребление, затраты на обслуживание и частоту замены. Ошибочный выбор ведет к снижению эффективности и незапланированным простоям.

Выбор оптимального трубчатого электронагревателя, такого как ТЭН-60А 13/0,4 С(S) 110У3, требует глубокого анализа не только базовых технических параметров, но и комплексного учета эксплуатационных условий, финансовых показателей и стратегических задач предприятия. От понимания маркировки и конструктивных особенностей мы переходим к практическим аспектам внедрения, эксплуатации и долгосрочной оптимизации тепловых процессов в промышленных условиях.

Продвинутая Практика Выбора, Внедрения и Эксплуатации Промышленных ТЭНов

Эффективное управление тепловыми процессами на производстве выходит за рамки простого выбора нагревательного элемента. Оно включает в себя стратегическое планирование, интеграцию с системами автоматизации и постоянный мониторинг для обеспечения надежности, энергоэффективности и долговечности оборудования. Для руководителей, инженеров и специалистов по закупкам важны не только технические данные, но и экономические показатели, а также алгоритмы принятия решений.

Стратегический Подход к Выбору ТЭНов: Минимизация Рисков и Оптимизация TCO

Приобретение ТЭНа — это не разовая покупка, а инвестиция в стабильность производственных процессов. Поэтому оценка общей стоимости владения (TCO) является ключевым фактором, который должен быть принят во внимание:

• Первоначальные затраты: Стоимость самого ТЭНа, а также сопутствующего оборудования (крепеж, кабельная продукция, защитные автоматы).
• Энергопотребление: Рассчитывается исходя из мощности ТЭНа и времени его работы. Для ТЭН-60А 13/0,4 С(S) 110У3, потребление 0,4 кВт/ч. В системах с низкой энергоэффективностью или неоптимальным температурным режимом, этот показатель может значительно увеличиваться.
• Расходы на монтаж и инсталляцию: Затраты на рабочую силу и специализированное оборудование для установки.
• Эксплуатационные расходы: Регулярное обслуживание, чистка, диагностика. Для ТЭНов, работающих в воздушной среде, важен контроль запыленности и отложений, которые могут снижать теплоотдачу и вызывать перегрев.
• Затраты на замену и простой: Стоимость нового ТЭНа, оплата работы по замене, а главное — потери от простоя оборудования, которые могут быть в разы выше стоимости самого элемента.
• Риски и надежность: Выбор материала оболочки (например, углеродистая сталь вместо нержавеющей) может снизить первоначальные затраты, но увеличить риски коррозии и сократить среднее время наработки на отказ (MTBF) в неидеальных условиях, что приведет к частым заменам и высоким TCO в долгосрочной перспективе.

Для минимизации TCO рекомендуется проведение детального анализа среды эксплуатации, прогнозирование нагрузки и, при необходимости, выбор более дорогих, но долговечных аналогов. Важно запросить у производителя полный комплект технической документации, включая ТУ, паспорт изделия и сертификаты соответствия, что подтверждает качество и соответствие заявленным характеристикам.

Интеграция и Автоматизация: Повышение Эффективности Нагревательных Систем

Современные промышленные системы не обходятся без интеграции ТЭНов с системами управления и безопасности:

• Системы температурного контроля: Использование терморегуляторов и ПИД-регуляторов (Пропорционально-Интегрально-Дифференциальных) позволяет поддерживать заданную температуру с высокой точностью. Это особенно важно для процессов, чувствительных к температурным колебаниям. Правильно настроенный регулятор может значительно снизить энергопотребление за счет оптимизации режимов включения/выключения ТЭНа.
• Безопасность: Обязательная установка устройств защиты от перегрузки по току, короткого замыкания и утечки тока (УЗО — Устройство Защитного Отключения). Корпус ТЭНа должен быть надежно заземлен. Интеграция с системой автоматического отключения при перегреве (с помощью термостатов или термопар) предотвращает аварийные ситуации.
• Управление энергопотреблением: Для систем с множеством ТЭНов актуально использование систем диспетчеризации и мониторинга энергопотребления. Это позволяет выявлять неэффективные участки, планировать нагрузку и управлять пиками потребления, что критично для предприятий с высокими тарифами на электроэнергию.

Пошаговая Реализация Проекта по Внедрению ТЭН-60А (или Аналогов)

Успешное внедрение начинается с четкого плана. Ниже представлен чек-лист для организации процесса.

Этап 1: Аудит и Планирование (Роль: Руководитель проекта, Главный инженер)

1. Определение Требований:
   • Какая среда будет нагреваться (воздух, жидкость, агрессивная среда)? Каков объем/площадь?
   • Требуемая температура нагрева и скорость достижения.
   • Наличие или отсутствие принудительной циркуляции среды.
   • Допустимые габариты для монтажа ТЭНа.
   • Требования к энергопотреблению и напряжению питания (110 В, 220 В, 380 В).
2. Технический Расчет:
   • Расчет необходимой тепловой мощности (Q) с учетом потерь и времени нагрева.
   • Определение типа ТЭНа (материал оболочки, форма, длина, диаметр, мощность, напряжение) на основе маркировки и требований.
   • Идентификация потенциальных аналогов и их характеристик.
3. Экономическое Обоснование:
   • Предварительный расчет TCO для выбранного ТЭНа и его аналогов.
   • Оценка ROI (возврата инвестиций) с учетом ожидаемого срока службы и энергоэффективности.
   • Формирование бюджета на закупку, монтаж и эксплуатацию.
4. Документация:
   • Подготовка технического задания для поставщика.
   • Разработка проектной документации для интеграции ТЭНа в существующую систему.

Этап 2: Закупка и Приемка (Роль: Отдел закупок, Технический специалист)

5. Выбор Поставщика:
   • Оценка поставщиков по надежности, опыту, наличию сертификатов и гарантий.
   • Запрос у поставщика полной технической документации (ТУ, паспорт, сертификаты соответствия).
6. Контроль Качества:
   • Визуальный осмотр на отсутствие механических повреждений.
   • Проверка соответствия маркировки заказанным параметрам.
   • Измерение сопротивления изоляции и электрического сопротивления нагревательной спирали (проверка на соответствие паспортным данным).

Этап 3: Монтаж и Подключение (Роль: Монтажная бригада, Электрик)

7. Подготовка к Монтажу:
   • Обеспечение необходимых инструментов и материалов.
   • Подготовка монтажного пространства в соответствии с габаритами ТЭНа.
8. Монтаж ТЭНа:
   • Надежное механическое крепление, исключающее вибрации и механические напряжения.
   • Обеспечение необходимого зазора между ТЭНом и другими элементами для свободной циркуляции воздуха (для спокойного воздуха).
9. Электрическое Подключение:
   • Подключение выводов ТЭНа к электросети с использованием качественных клемм и кабелей.
   • Обязательное подключение контура заземления.
   • Установка устройств защиты (автоматы, УЗО).
10. Первичный Запуск и Тестирование:
    • Контроль нагревательной способности и температурного режима.
    • Проверка отсутствия посторонних запахов, шумов.
    • Замер тока потребления.

Этап 4: Эксплуатация и Обслуживание (Роль: Служба эксплуатации, Инженер по КИПиА)

11. Мониторинг:
    • Постоянный или периодический мониторинг температуры на поверхности ТЭНа и в рабочей зоне.
    • Контроль энергопотребления.
12. Регламентное Обслуживание:
    • Регулярная очистка поверхности ТЭНа от пыли и загрязнений для поддержания эффективной теплоотдачи.
    • Периодическая проверка контактных соединений и изоляции.
13. Плановая Замена:
    • Формирование запаса критически важных ТЭНов.
    • Планирование замены по истечении расчетного срока службы или при снижении производительности.

Ключевые Метрики Успешности Эксплуатации:

• Энергоэффективность (кВт/ч на единицу продукции или объем нагрева): Позволяет оценить, сколько энергии тратится на выполнение целевой задачи.
• Срок службы (часы/циклы): Фактический ресурс ТЭНа до выхода из строя.
• Время простоя из-за отказов ТЭН (часы/год): Прямое влияние на производственные потери.
• Частота незапланированных замен: Индикатор надежности.

Примеры Промышленных Кейсов и Оптимизационных Паттернов

Приведем несколько сценариев, демонстрирующих стратегический выбор и применение ТЭНов в различных условиях.

Кейс 1: Оптимизация Малого Сушильного Шкафа (Сегмент SMB)

Задача: Поддержание стабильной температуры 80°C в компактном сушильном шкафу для полимерных гранул. Бюджет ограничен.

Решение: Использование двух ТЭН-60А 13/0,4 С(S) 110У3 в связке, общей мощностью 0,8 кВт, с простым биметаллическим термостатом. Углеродистая сталь приемлема, так как среда — сухой, неагрессивный воздух. Напряжение 110 В было выбрано, поскольку шкаф интегрируется в лабораторную сеть с аналогичным оборудованием. Экономия на первоначальных затратах за счет выбора экономичных ТЭНов и простого управления.

Экономический эффект: Использование стандартных, недорогих ТЭНов позволило уложиться в бюджет в $3000 на запуск шкафа, в то время как аналогичное решение с нержавеющими ТЭНами и ПИД-регулятором обошлось бы в $5000+. При этом MTBF составило 4000 часов, что соответствовало плановому циклу работы.

Кейс 2: Промышленная Термокамера для Деликатной Термообработки (Enterprise)

Задача: Обеспечение равномерного нагрева крупногабаритных деталей до 300°C в термокамере объемом 10 м³, с минимальными отклонениями по температуре. Требование к повышенной надежности.

Решение: Применены 20 ТЭНов по 1,0 кВт каждый, из нержавеющей стали (маркировка T) для спокойного воздуха, с напряжением 380 В. Каждый ТЭН оснащен индивидуальным датчиком температуры (термопарой), подключенным к Программируемому Логическому Контроллеру (ПЛК). ПЛК управляет группами ТЭНов, используя ПИД-регулирование, для создания температурных зон и минимизации градиентов. Нержавеющая сталь обеспечивает повышенный срок службы и устойчивость к конденсату, который может образовываться при циклах охлаждения.

Экономический эффект: Хотя первоначальные инвестиции в ТЭНы из нержавеющей стали и ПЛК были на 40% выше, чем для решения на углеродистой стали, удалось достичь снижения брака продукции на 15% за счет точного контроля температуры. Расчетный ROI от этой инвестиции составил 2,5 года за счет сокращения простоев и повышения качества выпускаемой продукции. MTBF ТЭНов увеличен до 8000+ часов.

Кейс 3: Нагрев в Средах с Повышенными Требованиями (Регулируемая Отрасль: Фармацевтика)

Задача: Поддержание температуры воздуха в чистых помещениях для производства фармацевтических препаратов, где важна стерильность и отсутствие коррозии.

Решение: Использование ТЭНов из пищевой нержавеющей стали (AISI 316L) с полированной поверхностью, предназначенных для обдуваемого воздуха (маркировка K). Эти ТЭНы интегрированы в систему приточно-вытяжной вентиляции с HEPA-фильтрами. Все элементы системы, включая ТЭНы, сертифицированы по стандартам GMP (Good Manufacturing Practice). Мощность и напряжение подбираются индивидуально для каждой зоны помещения. Используются встроенные термодатчики и автоматическая система диагностики, отключающая элемент при малейших отклонениях.

Экономический эффект: В данном случае приоритетом является соответствие нормативам и безопасность, а не минимизация первоначальных затрат. Стоимость таких ТЭНов на 100-200% выше стандартных, но они обеспечивают полное соответствие регуляторным требованиям, предотвращают риски контаминации и гарантируют стабильность производственной среды. Потенциальные штрафы и убытки от несоответствия нормам значительно превышают любые сэкономленные средства на дешевых компонентах.
