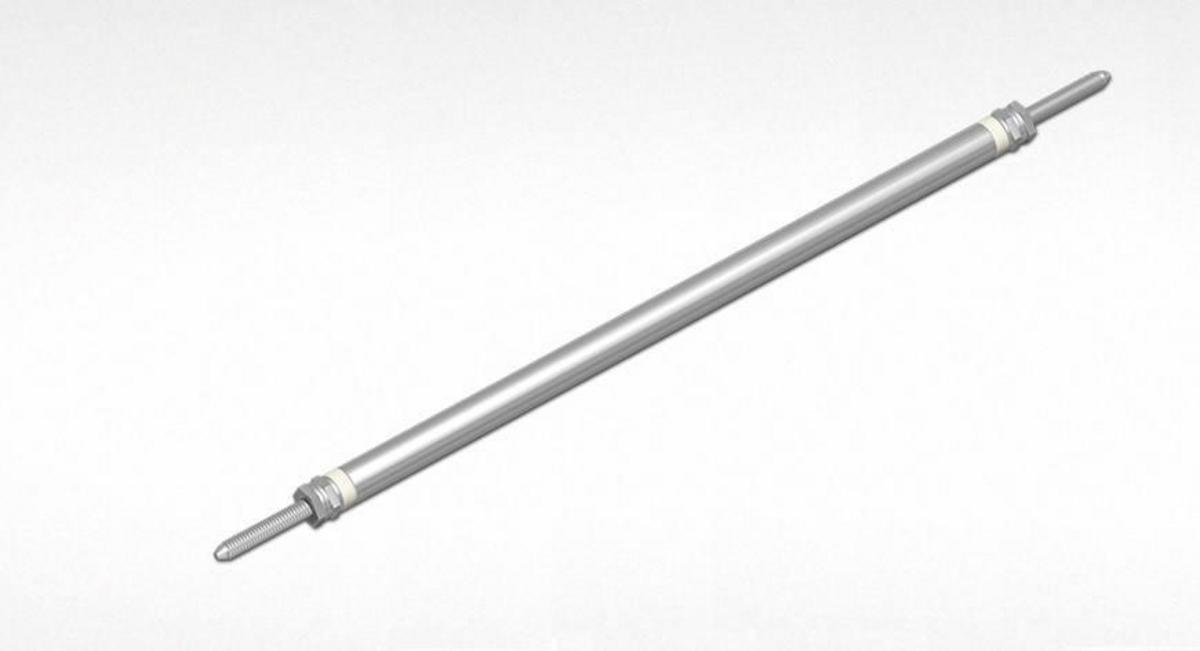

ТЭН-343С13/1,0 S-220 ф,1,0

Трубчатый электронагреватель ТЭН-343С13/1,0 S-220 ф,1,0: Полное руководство

Модель ТЭН-343С13/1,0 S-220 ф,1,0 является одним из представителей семейства трубчатых электронагревателей (ТЭНов), предназначенных для работы в спокойной воздушной среде. Этот нагревательный элемент обладает стандартной конструкцией и широким спектром применения как в бытовых, так и в промышленных условиях. Для руководителей производственных предприятий, инженеров по снабжению и технических специалистов глубокое понимание характеристик и применимости данного ТЭНа критически важно для оптимизации эксплуатационных затрат, обеспечения надежности оборудования и принятия обоснованных решений по закупкам.

Расшифровка маркировки и технические параметры

Для полного понимания характеристик данного нагревателя необходимо разобраться в его буквенно-цифровом обозначении. Маркировка ТЭН содержит всю необходимую техническую информацию в компактном виде, что позволяет быстро оценить его соответствие требованиям конкретной производственной задачи или проекта[9].

Основные параметры расшифровки:

• ТЭН — трубчатый электронагреватель, основной компонент, преобразующий электрическую энергию в тепловую.
• 343 — развёрнутая длина нагревателя в миллиметрах (343 мм или 34,3 см). Этот параметр определяет эффективную площадь теплообмена и габариты для монтажа.
• С13 — тип контактной заделки (С) с диаметром оболочки 13 мм. Контактная заделка — это узел, обеспечивающий герметичный вывод токоведущих стержней из оболочки ТЭНа. Диаметр оболочки 13 мм является распространённым стандартом для обеспечения механической прочности и достаточной тепловой нагрузки.
• 1,0 — номинальная мощность в киловаттах (1000 Вт). Ключевой параметр для расчёта теплопроизводительности системы и энергопотребления.
• S — материал и среда применения: углеродистая сталь в спокойной воздушной среде. Материал оболочки важен для определения устойчивости к коррозии, температурных режимов и стоимости. Классификация «S» подразумевает, что нагреватель не предназначен для работы в условиях агрессивных сред или интенсивного воздушного потока.
• 220 — номинальное напряжение в вольтах. Стандартное напряжение для однофазных промышленных и бытовых сетей в России и ряде других стран.
• ф,1 — классическая прямая форма конструкции (Ф1). Определяет геометрию нагревателя, влияющую на удобство монтажа и распределение тепла.

Данный элемент работает при номинальном напряжении 220 В переменного тока стандартной частоты 50 Гц, что делает его совместимым со стандартной бытовой и маломощной промышленной электросетью без необходимости использования дополнительных преобразователей напряжения.

Конструктивные особенности и устройство

Трубчатый нагреватель представляет собой герметичную металлическую трубку, внутри которой расположена спираль из высокоомного сплава (чаще всего нихрома или фехраля)[2]. Пространство между спиралью и оболочкой трубки заполнено электроизоляционным порошком из окиси магния (периклаз), что обеспечивает эффективную теплопередачу от спирали к оболочке и надёжную электроизоляцию между активным элементом и корпусом оборудования, предотвращая пробой на корпус.

Материал оболочки: Углеродистая сталь (обозначение S) выбрана для надёжной работы в спокойной воздушной среде. Этот материал отличается хорошей теплопроводностью и относительно доступной ценой, что делает его экономически выгодным для многих применений. Однако, углеродистая сталь менее устойчива к коррозии и агрессивным химическим средам, чем нержавеющая сталь или титан, что необходимо учитывать при выборе для конкретной производственной среды.

Диаметр трубки: 13 мм — стандартный размер для нагревателей данного класса, обеспечивающий оптимальный баланс между теплоотдачей, механической прочностью конструкции и удельной ваттной нагрузкой (мощностью на единицу площади поверхности). Больший диаметр обеспечивает меньшую удельную нагрузку при той же мощности, что продлевает срок службы, но увеличивает габариты.

Форма: Прямая форма (Ф1) означает, что нагревательный элемент представляет собой прямую трубку без изгибов. Такая конфигурация проста в изготовлении, снижает стоимость производства и существенно упрощает монтаж, делая её идеальной для установки в узких или прямолинейных пространствах, а также для систем, где требуется равномерное распределение тепла по прямой линии[1].

Электротехнические и температурные характеристики

Мощность 1,0 кВт делает данный нагреватель универсальным решением для различных применений, где требуется умеренный нагрев воздуха. Согласно отраслевым таблицам предельных мощностей для ТЭНов различных размеров, мощность 1,0 кВт при диаметре 13 мм является оптимальной для спокойной воздушной среды, обеспечивая долгий срок службы без перегрузки поверхности элемента[4].

Расчёт ключевых электрических параметров:

На основе закона Ома можно определить силу тока (I) и сопротивление (R) элемента, что важно для проектирования электросетей и систем защиты[6]:

• Номинальная мощность (P): 1000 Вт
• Номинальное напряжение (U): 220 В
• Сила тока (I): \(I = \frac{P}{U} = \frac{1000}{220} \approx 4,55 \text{ А}\)
• Сопротивление (R): \(R = \frac{U^2}{P} = \frac{220^2}{1000} = 48,4 \text{ Ом}\)

Эти значения позволяют корректно подобрать автоматы защиты, кабели и оценить нагрузку на электрическую сеть.

Температурные характеристики:

Воздушные ТЭНы с маркировкой S (для спокойной воздушной среды) способны нагревать воздух до температуры +350°C[7]. Однако фактическая рабочая температура поверхности ТЭНа и нагреваемого воздуха значительно зависит от условий применения, таких как объём обогреваемого пространства, наличие принудительной циркуляции воздуха, эффективность теплоизоляции системы и удельная ваттная нагрузка. Важно убедиться, что удельная ваттная нагрузка на единицу площади поверхности ТЭНа находится в допустимых пределах (для углеродистой стали в спокойном воздухе это обычно до 3,5-4,0 Вт/см²), чтобы обеспечить надёжную работу и предотвратить перегрев или преждевременный выход из строя.

Области применения и требования к эксплуатации

ТЭН-343С13/1,0 S-220 ф,1,0 идеально подходит для использования в широком спектре устройств и систем, где требуется контролируемый нагрев воздуха:

Бытовое применение:

• Электрические конвекторы и бытовые обогреватели;
• Тепловентиляторы и воздушные завесы;
• Электрические печи для небольших саун;
• Духовые шкафы и электроплиты;
• Инфракрасные обогреватели с вентилятором.

Промышленное применение (для руководителей производства и снабжения):

• Сушильные камеры и установки: Для низкотемпературной сушки материалов, пищевых продуктов, древесины или окрашенных изделий, где требуется поддержание стабильной температуры в спокойной воздушной среде.
• Воздушные завесы: На входных группах складских и производственных помещений для поддержания температурного режима и снижения теплопотерь.
• Системы вентиляции и кондиционирования: В качестве элемента подогрева приточного воздуха в небольших установках.
• Промышленные тепловентиляторы: Для локального обогрева рабочих зон или технологического оборудования.
• Технологическое оборудование: Для нагрева воздуха в процессах, не требующих экстремальных температур или агрессивных сред, например, в оборудовании для выдержки или термической обработки чувствительных компонентов[3].

Мощность 1,0 кВт свидетельствует о возможности использования в системах с умеренным объёмом обогреваемого пространства (до 10-12 м³ для достижения комфортной температуры), что делает его оптимальным для многих локальных задач как в жилых помещениях, так и на производстве.

Требования к условиям эксплуатации:

Классификация S (спокойная воздушная среда) критически важна для понимания ограничений по применению. Данный нагреватель предназначен для работы без значительных воздушных потоков. Это означает, что скорость потока воздуха вокруг нагревателя не должна превышать установленные пределы (обычно менее 6 м/с)[4].

Ограничения по рабочей среде:

• Рабочая среда: Спокойный воздух. Использование в других средах (жидкости, агрессивные газы, высокоскоростные воздушные потоки) может привести к быстрому выходу из строя.
• Максимальная скорость воздушного потока: Производитель регламентирует максимальную скорость потока воздуха вокруг нагревателя, как правило, не более 6 м/с. При превышении этого значения возможно снижение эффективности, перегрев спирали и сокращение срока службы из-за недостаточного теплоотвода.
• Альтернативы для подвижного воздуха: Если требуется использование в движущемся воздухе со скоростью 6 м/с и выше, необходимо выбирать ТЭНы с соответствующей маркировкой (например, O — для подвижного воздуха), часто имеющие рёбра (оребрение) для увеличения площади теплообмена и более низкую удельную ваттную нагрузку.

Сравнительная таблица альтернативных решений и их TCO

Выбор нагревательного элемента для промышленного применения должен базироваться не только на начальной стоимости, но и на совокупной стоимости владения (TCO), которая включает затраты на энергию, обслуживание, ремонт и потенциальные простои. Ниже представлена сравнительная таблица ТЭН-343С13/1,0 S-220 ф,1,0 с некоторыми распространенными альтернативами для воздушного нагрева в промышленных условиях.

Выбор ТЭНа-343С13/1,0 S-220 ф,1,0 оправдан, когда основные критерии — это экономичность, простота монтажа и эксплуатация в стабильных условиях спокойного, сухого воздуха без значительных механических воздействий или агрессивных примесей.

Понимание базовых характеристик и экономической целесообразности конкретной модели ТЭНа формирует основу для принятия решения. Однако для обеспечения максимальной эффективности и надежности в промышленных условиях необходимо углубиться в процессы внедрения, детального планирования и оптимизации жизненного цикла нагревательных систем, что является ключевым для минимизации эксплуатационных расходов и увеличения производительности.

Продвинутая практика и внедрение ТЭНов в промышленных системах

Переход от выбора конкретного нагревательного элемента к его успешной интеграции в производственные процессы требует системного подхода. Для инженерно-технических специалистов и руководителей проектов критично не только знать технические параметры ТЭНа, но и понимать архитектуру системы, этапы реализации, а также методы контроля качества и оптимизации. Модель ТЭН-343С13/1,0 S-220 ф,1,0, несмотря на свою простоту, при неправильном внедрении может стать источником непредвиденных затрат и снижения эффективности.

Проектный подход к внедрению нагревательных систем

Эффективное внедрение нагревательных элементов, особенно в масштабах предприятия, должно осуществляться в рамках четко структурированного проекта. Это позволяет контролировать затраты, сроки и качество, а также минимизировать риски простоев оборудования. Ниже представлены ключевые этапы такого подхода:

1. Анализ требований и техническое задание (ТЗ):
   • Определение точной потребности в нагреве: объём, желаемая температура, скорость нагрева, допуски.
   • Анализ рабочей среды: наличие влаги, пыли, агрессивных газов, скорость воздушного потока. Для ТЭН-343С13/1,0 S-220 ф,1,0 — подтверждение спокойной и сухой воздушной среды.
   • Электрические параметры: доступное напряжение, ток, фазность, существующая нагрузка сети.
   • Габаритные ограничения и особенности монтажа.
   • Целевые показатели по TCO и ROI.
2. Проектирование и подбор оборудования:
   • Выбор конкретного типа ТЭНа (в данном случае, подтверждение применимости ТЭН-343С13/1,0 S-220 ф,1,0) или его аналогов на основе ТЗ.
   • Расчет необходимого количества ТЭНов, их расположения в камере/воздуховоде для равномерного нагрева.
   • Разработка электрической схемы подключения, выбор кабелей, защитных автоматов и средств автоматики (терморегуляторы, датчики температуры, системы аварийного отключения).
   • Проектирование механических креплений, корпусов и элементов теплоизоляции.
3. Закупка и логистика:
   • Выбор поставщика, проверка сертификации продукции и соответствия стандартам (например, ГОСТ 13268-88 для ТЭНов).
   • Планирование поставок с учётом производственного цикла и сроков проекта.
   • Контроль качества входящей продукции.
4. Монтаж и подключение:
   • Подготовка места: Очистка, проверка габаритов, обеспечение доступа.
   • Механический монтаж: Установка ТЭНа с использованием предусмотренных крепёжных элементов (держатели, фланцы). Для прямолинейных ТЭНов Ф1 это относительно просто, но требует надежной фиксации для предотвращения вибрации.
   • Электрическое подключение:
     • Перед установкой убедиться в отсутствии напряжения в сети, использовать соответствующее оборудование для электробезопасности.
     • Изолировать контактные стержни (обычно М4 или М5) от посторонних предметов и обеспечить достаточные воздушные зазоры для предотвращения пробоя.
     • Проверить правильность подключения фазы и нейтрали согласно схеме.
     • Использовать кабельные наконечники для надежного контакта.
   • Установка автоматики: Подключение датчиков, терморегуляторов, контакторов.
   • Меры безопасности при монтаже: Строгое соблюдение техники безопасности, использование средств индивидуальной защиты (СИЗ), проверка заземления.
5. Пусконаладочные работы и тестирование:
   • Поэтапное включение системы с проверкой всех электрических параметров (напряжение, ток, сопротивление изоляции).
   • Измерение фактической температуры нагрева, проверка равномерности распределения тепла.
   • Тестирование работы автоматики, систем защиты и аварийного отключения.
   • Обучение персонала эксплуатации и базовому обслуживанию.
6. Документирование:
   • Ведение проектной, исполнительной и эксплуатационной документации.
   • Составление паспортов оборудования, инструкций по эксплуатации и графиков планово-предупредительных ремонтов (ППР).

Мониторинг, обслуживание и продление срока службы

Для обеспечения долгосрочной и эффективной работы ТЭН-343С13/1,0 S-220 ф,1,0 и других нагревательных систем необходима систематическая программа мониторинга и обслуживания. Игнорирование этих аспектов приводит к снижению энергоэффективности, частым поломкам и высоким затратам на ремонт.

Чек-лист по мониторингу и обслуживанию ТЭНов

• Визуальный осмотр (еженедельно/ежемесячно):
  • Проверка целостности оболочки ТЭНа на предмет деформаций, трещин, очагов коррозии.
  • Оценка состояния контактных выводов и кабельных соединений (отсутствие оплавлений, обгораний, надежность крепления).
  • Проверка чистоты поверхности ТЭНа и прилегающих зон от пыли, загрязнений, нагара. Загрязнения значительно снижают теплоотдачу и приводят к перегреву.
• Электрические измерения (ежеквартально/полугодично):
  • Измерение сопротивления изоляции (мегаомметром) между корпусом ТЭНа и выводами. Минимальное допустимое значение обычно составляет 0,5 МОм. Снижение этого показателя указывает на деградацию изоляции.
  • Проверка рабочего тока по каждой фазе (для многофазных систем) и сравнение с номинальными значениями.
  • Измерение сопротивления нагревательной спирали (в холодном состоянии) и сравнение с паспортными данными.
• Температурный контроль (постоянно/периодически):
  • Проверка показаний датчиков температуры и сравнение их с требуемыми значениями.
  • Использование тепловизора для выявления локальных перегревов на поверхности ТЭНа или в местах контактов, что может указывать на неравномерную нагрузку или ухудшение контакта.
• Очистка (по мере загрязнения):
  • Регулярная очистка поверхности ТЭНа от пыли и отложений. Для ТЭНов с углеродистой стальной оболочкой это особенно важно, так как загрязнения могут стать причиной локального перегрева и ускоренной коррозии. Использовать мягкие щетки или сжатый воздух.
• Калибровка автоматики (ежегодно):
  • Проверка точности работы терморегуляторов, датчиков температуры и других элементов управления.
  • Корректировка настроек при необходимости.

Кейсы применения: Оптимизация затрат и эффективности

Рассмотрим несколько сценариев, демонстрирующих, как правильный выбор и эксплуатация ТЭН-343С13/1,0 S-220 ф,1,0 может повлиять на экономические показатели.

Кейс 1: Небольшой цех по сушке керамики (SMB-сегмент)

Проблема: В небольшом цехе требовалась локальная сушильная камера для мелкосерийного производства керамических изделий. Основные критерии — низкие начальные инвестиции и простота обслуживания. Существующие решения были слишком дорогими или сложными в монтаже.

Решение: Установлено 5 единиц ТЭН-343С13/1,0 S-220 ф,1,0, равномерно распределенных по объёму сушильной камеры (общий объём 50 м³). Выбраны прямые ТЭНы формы Ф1 за счет удобства монтажа в стенках камеры. Автоматика настроена на поддержание температуры до +120°C. Материал оболочки из углеродистой стали был достаточен, так как среда была сухой и неагрессивной.

Результат: Начальные инвестиции снижены на 30% по сравнению с альтернативными решениями. Благодаря правильному подбору и простоте ТЭНов, сроки монтажа сократились на 40%. Удельные затраты на электроэнергию соответствуют расчетным, а регулярный визуальный контроль и очистка обеспечивают стабильную работу без сбоев более 3 лет. Прогнозный ROI составил менее 1 года.

Кейс 2: Система вентиляции и предварительного подогрева воздуха для крупного склада (Enterprise)

Проблема: Крупный логистический склад нуждался в эффективной системе предварительного подогрева приточного воздуха в холодное время года для поддержания стабильной температуры и защиты оборудования от конденсата. Требовалась надёжность, масштабируемость и контролируемое энергопотребление.

Решение: Разработана система воздуховодов с каскадной установкой ТЭН-343С13/1,0 S-220 ф,1,0 в несколько секций. Всего было установлено 120 таких ТЭНов, разделённых на группы по 10 кВт, управляемых централизованной системой автоматики с PID-регуляторами. Для обеспечения равномерного нагрева и предотвращения перегрузки, каждая группа ТЭНов контролировалась индивидуально, а воздушный поток тщательно регулировался. Скорость воздуха в местах установки ТЭНов не превышала 5 м/с.

Результат: Система позволила поддерживать заданную температуру в пределах 2°C, сократив теплопотери склада на 15-20%. Модульная конструкция упростила обслуживание: при выходе из строя одного элемента, система продолжала работать, а замена проводилась быстро и локально. Анализ TCO за 5 лет показал, что, несмотря на большее количество элементов, общие затраты на энергию и обслуживание оказались на 10% ниже, чем при использовании более дорогих, но менее гибких решений.

Расчет совокупной стоимости владения (TCO) и окупаемости инвестиций (ROI)

Для принятия стратегических решений о закупке и внедрении оборудования, включая ТЭНы, важно оперировать метриками TCO и ROI.

Совокупная стоимость владения (TCO) — это полная стоимость актива за весь период его использования. Для ТЭН-343С13/1,0 S-220 ф,1,0 TCO можно рассчитать по формуле:

TCO = (Начальная стоимость закупки + Стоимость монтажа) + (Эксплуатационные расходы * Срок службы) + (Стоимость обслуживания и ремонта * Срок службы) + (Стоимость утилизации - Ликвидационная стоимость)

Где Эксплуатационные расходы включают затраты на электроэнергию (P * время работы * тариф), а Стоимость обслуживания и ремонта включает плановые работы и замену вышедших из строя элементов. Для ТЭН-343С13/1,0 S-220 ф,1,0, с его гарантией в 2 года[4], крайне важно учитывать эти расходы после гарантийного периода.

Окупаемость инвестиций (ROI) показывает эффективность инвестиций. Для системы с ТЭНами ROI может быть рассчитан как отношение полученной выгоды к затратам на её реализацию:

ROI = ((Экономия от повышения эффективности - Дополнительные затраты) / Общие инвестиции) * 100%

Экономия может быть выражена в сокращении затрат на отопление, уменьшении брака продукции (за счет стабильного температурного режима), увеличении производительности (за счет быстрого и точного нагрева). Для ТЭН-343С13/1,0 S-220 ф,1,0 простота конструкции и низкая начальная стоимость часто обеспечивают быстрый ROI в целевых условиях.
