ТЭН 320 F(210)10/1,75 S220: Все, что нужно знать для выбора и установки

Суть и устройство ТЭНа

Трубчатый электронагреватель (ТЭН) — это нагревательный элемент, состоящий из металлической трубки (оболочки), внутри которой находится спираль из нихрома или фехраля. Пространство между спиралью и оболочкой заполнено жаростойким изолятором (оксид магния), обеспечивающим электрическую изоляцию и эффективную теплопередачу. ТЭН применяется для нагрева жидких, газообразных и твердых сред в промышленности и быту, таких как водонагреватели, котлы, сушильные камеры и другие устройства.

Основные параметры маркировки

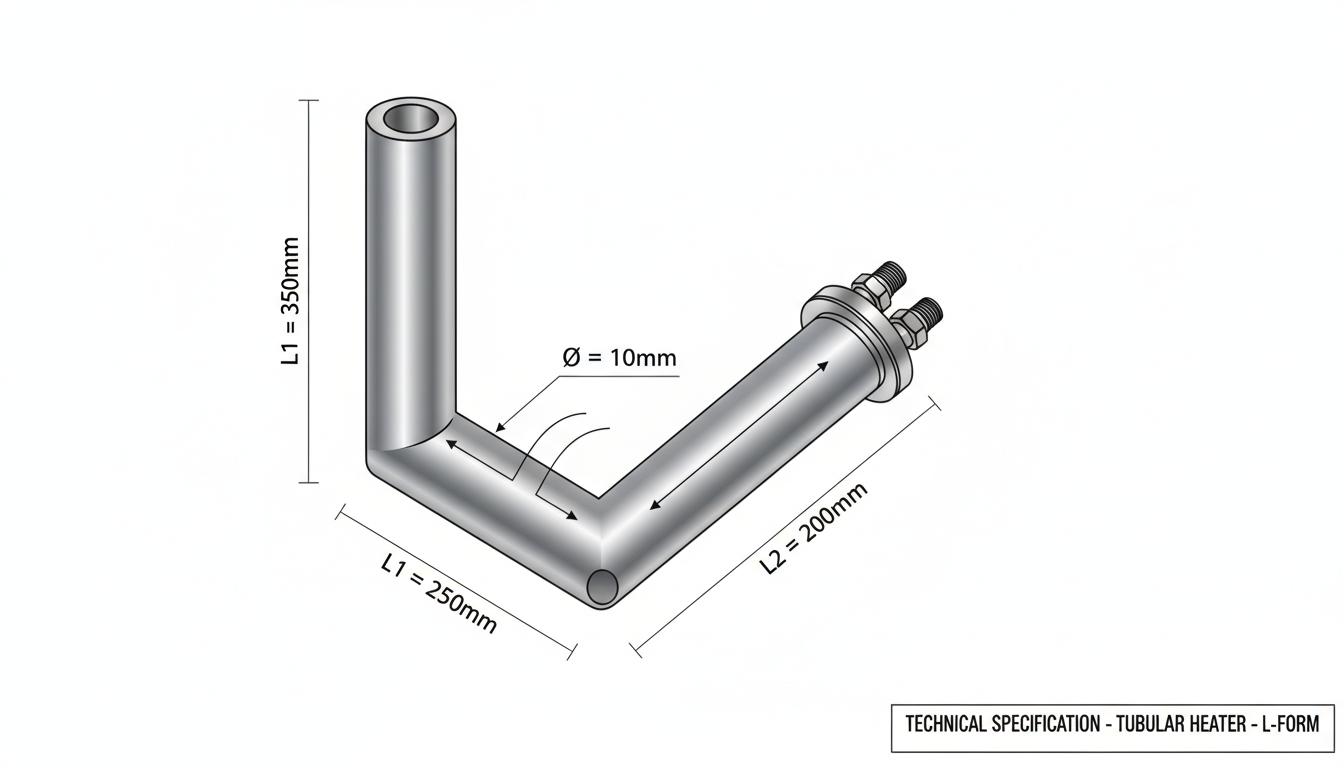

Маркировка ТЭНов — это внутренняя классификация производителя. Пример расшифровки: ТЭН 320 F(210)10/1,75 S220

• 320 — длина ТЭНа, мм.
• F — форма, в данном случае, скорее всего, с керамическим изолятором или специфическим исполнением (точную расшифровку необходимо уточнять у производителя).
• (210) — длина активной (нагревательной) зоны, мм.
• 10 — диаметр трубки, мм.
• 1,75 — мощность, кВт.
• S220 — вариант исполнения (материал, покрытие, среда использования, напряжение питания 220 В).

Внимание: Маркировки могут отличаться у разных производителей. Для точного понимания всех букв и цифр обратитесь к каталогу или паспорту конкретного производителя.

Технические характеристики и материалы

Критерии выбора ТЭНа

Для правильного выбора ТЭНа необходимо учитывать несколько важных аспектов:

• Длина и диаметр: Должны соответствовать месту установки и необходимому тепловому потоку.
• Мощность: Рассчитывается исходя из объема нагреваемой среды, желаемой скорости нагрева и теплопотерь.
• Материал оболочки: Для воды — нержавеющая сталь, для агрессивных сред — специальные сплавы или титан.
• Форма и конструкция: Прямые, U-образные, с фланцем, со штуцером и т.д.
• Напряжение питания: 220 В — стандарт для бытовых устройств, 380 В — для промышленных.
• Рабочая среда: Обычно указывается в паспорте или маркировке (вода, воздух, масло и т.д.).
• Температурный режим: Уточните максимально допустимую рабочую температуру.
• Производитель и сертификация: Предпочтительнее известные бренды с гарантией и сертификатами.

Типичные ошибки при выборе

• Несоответствие мощности: Слишком слабый ТЭН не справится с нагревом, слишком мощный может привести к перерасходу энергии и преждевременному износу.
• Неправильный материал: Неподходящий материал оболочки быстро выйдет из строя в агрессивной среде.
• Некорректная длина/диаметр: Не войдет в устройство или не обеспечит нужный теплообмен.
• Игнорирование среды использования: ТЭН для воды нельзя использовать для воздуха без пересчета мощности.
• Неучет особенностей подключения: Однофазный или трехфазный, с терморегулятором или без.

Как выбрать ТЭН для конкретной задачи

Шаг 1. Определите параметры среды и задачи

• Что нагревается: Вода, масло, воздух, химическая среда?
• Объем: Литр, кубометр, сколько нужно нагреть?
• Скорость нагрева: За какое время нужно достичь заданной температуры?
• Климатические условия: На улице, в помещении, с перепадами температуры?

Шаг 2. Рассчитайте необходимую мощность

Формула для воды (в упрощенном виде):

Q = c · m · Δt

где Q — необходимая энергия (Дж = Вт·с), c — удельная теплоемкость (для воды ~4200 Дж/кг·°C), m — масса (кг), Δt — разница температур (°C).

Мощность P = Q / t, где t — время нагрева в секундах.

Пример: Нагреть 50 л воды с 10 до 60°C за 1 час.

Q = 4200 · 50 · 50 = 10 500 000 Дж

P = 10 500 000 / (60 · 60) ≈ 2917 Вт

Необходим ТЭН мощностью не менее 3 кВт с учетом потерь.

Шаг 3. Выберите материал оболочки

• Вода (чистая): Нержавеющая сталь.
• Жесткая вода: Нержавеющая сталь с защитой от накипи.
• Воздух: Углеродистая сталь, медь.
• Агрессивные среды: Специальные сплавы, титан.

Шаг 4. Определите габариты и способ установки

• Длина и диаметр: Должны вписаться в устройство.
• Форма: Прямой, U-образный, со фланцем и т.д.
• Крепление: Гайка, фланец, штуцер.

Шаг 5. Проверьте соответствие напряжению и электросети

• 220 В — бытовые приборы.
• 380 В — промышленные установки.

Шаг 6. Купите ТЭН с запасом по мощности и качеством

• Известные марки: Заводские, сертифицированные.
• Гарантия: От 1 года и более.
• Применение: Для бытовых или промышленных нужд.

Установка и подключение ТЭНа

Подготовка

• Отключите питание: Перед работой обязательно обесточьте устройство.
• Слейте воду (если нагревается жидкость): Освободите емкость или бак.
• Подготовьте место установки: Очистите, проверьте резьбу или отверстия для ТЭНа.
• Проверьте герметичность: Для водяных нагревателей — уплотнения, прокладки, герметик.

Инструменты и материалы

• Ключи (рожковые, разводные).
• Прокладки, герметик (для водяных ТЭНов).
• Тестер, индикатор фазы.
• Диэлектрические перчатки.
• Инструкция производителя.

Пошаговая инструкция

1. Снимите старый ТЭН (если есть): Открутите гайку, аккуратно извлеките элемент.
2. Очистите контактную группу: Удалите окислы, проверьте состояние контактов.
3. Установите новый ТЭН: Вставьте в посадочное место, затяните гайку (не перетягивайте!).
4. Проверьте герметичность: Для водяных ТЭНов — заполните систему, проверьте на течь.
5. Подключите провода: Фаза, ноль, заземление — согласно схеме.
6. Проверьте сопротивление изоляции: Мегаомметром (если есть).
7. Включите устройство: Сначала на минимальной мощности, проверьте нагрев.
8. Проверьте работу терморегулятора (если есть): Должен отключать ТЭН при достижении заданной температуры.

Советы по безопасности

• Не включайте ТЭН без теплоносителя: Это приведет к перегоранию.
• Не перетягивайте гайку: Может лопнуть корпус или сорвать резьбу.
• Не используйте поврежденные ТЭНы: Трещины, вздутия, почернения — признаки брака.
• Заземлите устройство: Обязательно для безопасности.
• Не эксплуатируйте без терморегуляции: Риск перегрева и возгорания.

Особенности эксплуатации

• Регулярная проверка: Накипь, коррозия, состояние контактов.
• Замена прокладок: При каждой установке нового ТЭНа.
• Чистка от накипи: Химическая или механическая (только для съемных ТЭНов).
• Проверка сопротивления изоляции: Раз в год для промышленных устройств.
• Хранение: В сухом месте, без механических повреждений.

Как продлить срок службы ТЭНа

• Используйте умягчитель воды: Снижает образование накипи.
• Не допускайте «сухого» включения: Всегда должен быть контакт с теплоносителем.
• Следите за напряжением: Перепады напряжения сокращают ресурс.
• Регулярно обслуживайте устройство: Чистка, замена изношенных деталей.
• Покупайте качественные ТЭНы: От известных производителей.

Проблемы и их устранение

Переходя дальше, рассмотрим специфические аспекты, связанные с правильным подключением ТЭНа и обеспечением его эффективной работы в различных условиях.

Монтаж ТЭНа: нюансы и рекомендации

Теперь, когда вы знаете, как выбрать подходящий ТЭН и подготовить все необходимое для его установки, рассмотрим ключевые этапы монтажа, а также некоторые особенности, с которыми вам может понадобиться столкнуться в процессе.

Этапы монтажа ТЭНа

1. Подготовка к установке

Перед началом работы важно тщательно подготовить и проверить все необходимые инструменты. Убедитесь, что у вас есть:

• Все необходимые ключи и инструменты;
• Прокладки и герметики;
• Инструкция по эксплуатации и монтажа от производителя;
• Средства индивидуальной защиты, такие как диэлектрические перчатки.

2. Установка нового ТЭНа

Следуя пошаговой инструкции, выполните следующие шаги:

1. Выбор места монтажа: Проверьте, чтобы место установки соответствовало требованиям по длине и диаметру ТЭНа.
2. Установка прокладок: Не забывайте ставить прокладки, чтобы избежать протечек.
3. Затягивание: Убедитесь, что соединение надежно затянуто, но не перетянуто, чтобы избежать повреждений.
4. Подключение проводов: Производите подключение фаз и нуля согласно электрическим схемам, предусмотренным производителем.

3. Тестирование установленного ТЭНа

Перед запуском устройства обязательно проведите тестирование:

• Проверьте наличие протечек;
• Убедитесь, что все соединения надежны и безопасны;
• Запустите ТЭН сначала на минимальном уровне мощности, чтобы проверить его работоспособность.

Особенности подключения ТЭНа к сети

При подключении ТЭНа к электросети обязательно учитывайте его электрические характеристики:

• Напряжение: Убедитесь, что напряжение в сети соответствует напряжению, указанному на ТЭНе.
• Сечение проводов: Провода должны иметь достаточное сечение для безопасной передачи тока, особенно если мощность ТЭНа высока.
• Защита: Установка предохранителей или автоматического выключателя для защиты от перегрузок.

Устранение неполадок во время эксплуатации

Несмотря на тщательную установку, могут возникнуть малозначительные проблемы. Рассмотрим распространенные неисправности, которые могут возникнуть при эксплуатации ТЭНа:

Регулярное обслуживание и профилактика

Чтобы обеспечить длительную и надежную работу вашего ТЭНа, не забывайте регулярно проводить его обслуживание:

• Проверяйте состояние изоляции и контактов;
• Чистите от накипи, особенно в жесткой воде;
• Регулярно осматривайте прокладки на предмет износа и замены.

Советы по выбору дополнительных компонентов

Если вы переоборудуете систему или устанавливаете новый ТЭН, также стоит рассмотреть возможность обновления других компонентов:

• Терморегуляторы: Современные терморегуляторы помогут точно контролировать температуру и избежать перегрева.
• Фильтры и системы очистки: Установка фильтров для воды может существенно увеличить срок службы ТЭНа.
• Защитные устройства: Рассмотрите возможность установки реле времени или защитных выключателей.

Следуя указанным рекомендациям и соблюдая все меры безопасности, вы увеличите срок службы вашего ТЭНа и минимизируете вероятность возникновения поломок. В следующих разделах рассмотрим конкретные модели ТЭНов, их специфические характеристики и преимущества при выборе, а также еще больше нюансов, касающихся их эксплуатации и обслуживания.
