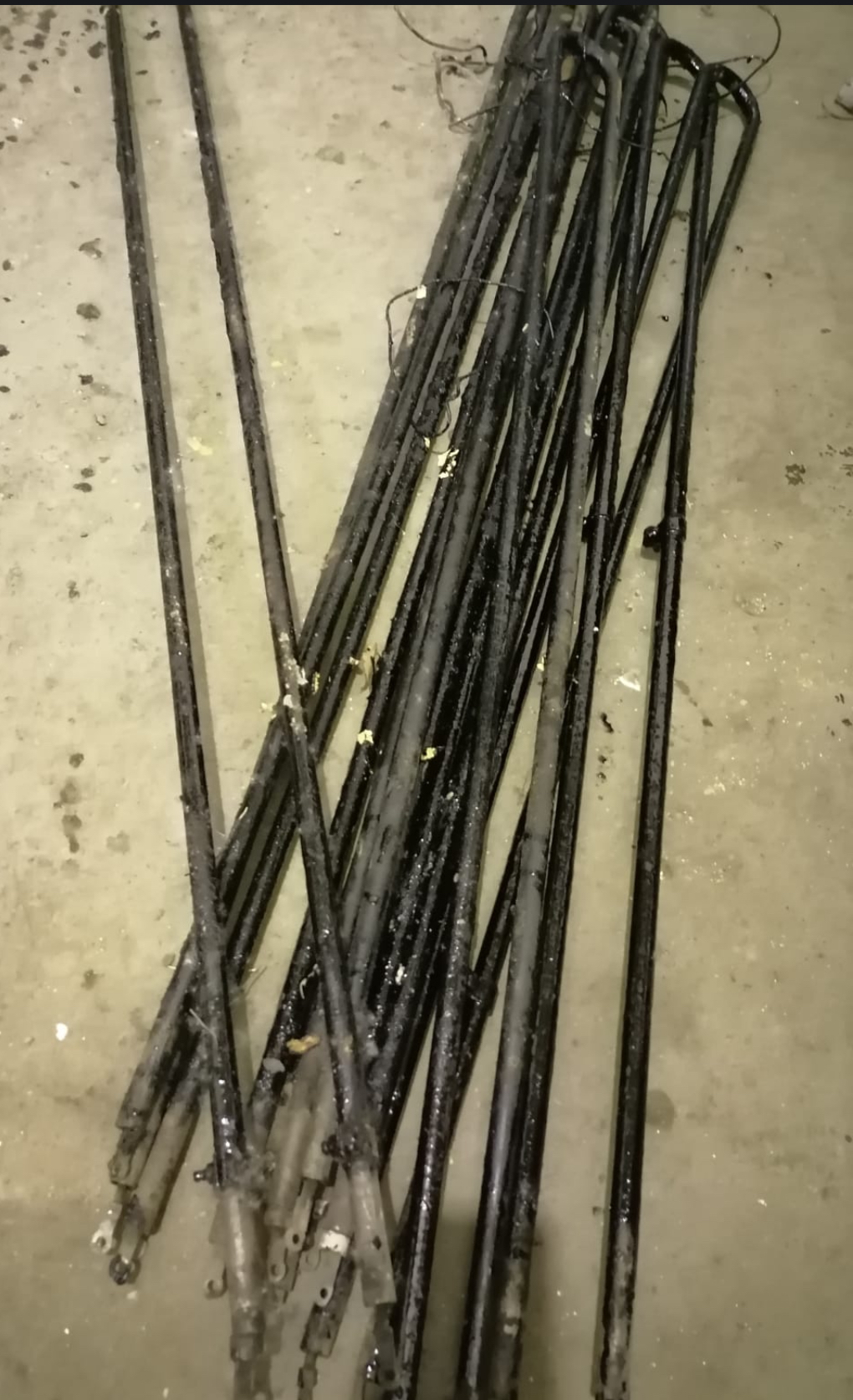

Тэн 280C 16/3,5Z220 (рабочая среда мазут)

ТЭН 280C 16/3,5Z220 и особенности подогрева мазута: комплексный подход к выбору и эксплуатации

Эффективное управление энергетическими ресурсами и снижение эксплуатационных издержек являются приоритетными задачами для любого промышленного предприятия. В контексте использования тяжелых видов топлива, таких как мазут, критически важную роль играет система предварительного подогрева. Необходимость поддержания оптимальной вязкости мазута для его транспортировки и эффективного сжигания требует применения надежных и точно регулируемых нагревательных элементов. В данной статье мы детально рассмотрим трубчатый электронагреватель (ТЭН) модели 280C 16/3,5Z220 как специализированное решение для работы в экстремальных условиях мазутной среды, а также проанализируем ключевые аспекты его интеграции, эксплуатации и экономического обоснования.

Особенности ТЭН 280C 16/3,5Z220 для работы с мазутом

Выбор нагревательного элемента для работы с вязкими и агрессивными средами, такими как мазут, требует глубокого понимания как технических характеристик самого ТЭНа, так и свойств рабочей среды. Модель 280C 16/3,5Z220 представляет собой специализированное решение, чья маркировка содержит ключевые эксплуатационные параметры:

• 280C: Эта часть маркировки может указывать на номинальную длину активной части ТЭНа, но в контексте подогрева мазута чаще всего ассоциируется с максимально допустимой температурой на поверхности нагревателя, достигающей 280°C. Такая температурная стойкость критически важна для предотвращения перегрева и деградации мазута, а также для обеспечения долговечности элемента.
• 16/3,5: Обозначает диаметр трубки ТЭНа – 16 мм, и его номинальную мощность – 3,5 кВт. Диаметр в 16 мм является распространенным промышленным стандартом, обеспечивающим оптимальное соотношение теплоотдачи и механической прочности. Мощность 3,5 кВт достаточна для локального или группового подогрева объемов мазута, обеспечивая необходимую температуру для снижения вязкости.
• Z220: Символ «Z» обычно указывает на конструктивное исполнение ТЭНа – замкнутую спираль из нихромовой проволоки внутри трубки, обеспечивающую равномерный нагрев. Число «220» обозначает номинальное напряжение питания – 220 В, что делает данный ТЭН совместимым со стандартными однофазными промышленными сетями.

Конструктивно, ТЭНы для подогрева мазута производятся с трубками из высококачественной нержавеющей стали. Этот материал выбран благодаря его исключительной устойчивости к коррозии и абразивному износу, которые неизбежно возникают при контакте с вязкими и химически активными компонентами мазута. Нержавеющая сталь также обеспечивает долговечность элемента в условиях высоких рабочих температур и механических нагрузок.

Особенности мазута как рабочей среды и вызовы для нагревателей

Мазут, как тяжелый нефтепродукт, представляет собой сложную смесь углеводородов с высокой вязкостью и плотностью. Его эффективное использование в качестве топлива напрямую зависит от адекватного предварительного подогрева, который обеспечивает снижение вязкости до уровня, пригодного для транспортировки по трубопроводам и мелкодисперсного распыления в горелочных устройствах.

Химический состав и его влияние:

• Углерод (83-87%) и водород (10-12%): Основные компоненты, определяющие энергетическую ценность топлива.
• Сера (1-3,5%): Является ключевым фактором, влияющим на коррозионную активность мазута. При сжигании сера образует агрессивные оксиды (SOx), которые могут вызывать кислотную коррозию оборудования и требуют специализированных систем очистки дымовых газов.
• Смолы, асфальтены, карбены: Эти высокомолекулярные соединения придают мазуту высокую вязкость и склонность к образованию отложений на поверхностях нагревательных элементов. Отложения (шламы) значительно ухудшают теплопередачу, снижая эффективность ТЭНа и сокращая срок его службы.
• Примеси металлов (ванадий, никель, железо): Могут присутствовать в мазуте и способствовать ускоренной высокотемпературной коррозии и образованию зольных отложений.

Физико-химические параметры, требующие контроля:

• Вязкость: Измеряется в условных градусах (ВУ) или сантистоксах (мм²/с) и является критическим параметром. Оптимальный диапазон вязкости для распыления мазута в форсунках составляет 2,5–8 град ВУ (16–44 мм²/с) при температуре 80–150°C. Недостаточный подогрев приводит к ухудшению распыления, неполному сгоранию и повышенному образованию сажи.
• Плотность: Варьируется от 0,89 до 1,02 г/см³ и чувствительна к изменению температуры. Высокая плотность усложняет транспортировку и требует большей энергии на прокачку.
• Температура самовоспламенения (около 350°C): Определяет требования к безопасности эксплуатации нагревательных элементов. Максимальная температура поверхности ТЭНа (до 280°C) должна быть ниже температуры самовоспламенения мазута, чтобы исключить риск возгорания.

Технические требования к нагревателям для мазута

ТЭНы, используемые для подогрева мазута, должны соответствовать ряду строгих технических требований, обусловленных спецификой рабочей среды и условиями эксплуатации:

• Диапазон рабочих температур: Способность обеспечить подогрев мазута до температуры 80–150°C, что является оптимальным для достижения необходимой вязкости.
• Мощность ТЭНа: Должна быть рассчитана исходя из объема подогреваемого мазута, требуемой скорости нагрева и тепловых потерь системы. Мощность 3,5 кВт является достаточной для локального подогрева или для систем с небольшим объемом.
• Коррозионная стойкость материалов: Использование нержавеющей стали (например, марок 12Х18Н10Т, AISI 304, AISI 316) для трубки ТЭНа, обеспечивающей длительный срок службы в агрессивной сернистой среде.
• Механическая прочность: Способность выдерживать давление мазута, вибрации и механические воздействия, характерные для промышленных условий.
• Безопасность эксплуатации: Наличие встроенных систем защиты от перегрева (терморегуляторы, термопары) и соответствие стандартам пожарной безопасности.

Оптимизация вязкости мазута посредством контролируемого подогрева ТЭНом 280C 16/3,5Z220 напрямую влияет на эффективность всего процесса сжигания:

Для механических форсунок оптимальная вязкость мазута после подогрева составляет около 2,5 град ВУ (примерно 16 мм²/с). Для паромеханических и ротационных форсунок требуемая вязкость выше — около 8 град ВУ (приблизительно 44 мм²/с). Отклонение от этих параметров ведет к некачественному распылению, повышенному расходу топлива и образованию отложений на форсунках.

Применение и эксплуатационная безопасность

ТЭНы типа 280C 16/3,5Z220 находят широкое применение в различных отраслях промышленности, где используется мазут:

• Промышленные котельные и теплоэнергетические установки: Для подогрева мазута в резервуарах хранения, топливопроводах и перед подачей в горелки.
• Нефтеперерабатывающие заводы и резервуарные парки: Для поддержания температуры мазута, обеспечивая его текучесть и облегчая перекачку.
• Теплообменные аппараты и предпусковые подогреватели: В качестве вспомогательных элементов для быстрого вывода систем на рабочий режим.

Подогрев мазута не только снижает его вязкость и обеспечивает стабильное распыление, но и предотвращает закупорку форсунок, минимизирует образование отложений и способствует более полному сгоранию топлива, что в конечном итоге снижает вредные выбросы и повышает КПД установки.

Вопросы безопасности при эксплуатации ТЭНов для мазута имеют первостепенное значение:

• Контроль температурного режима: Недопустим перегрев мазута выше рекомендованных значений (максимум 280°C для ТЭНа, но мазут греется до 150°C), так как это может привести к его термическому разложению, ухудшению топливных свойств и образованию коксообразных отложений.
• Пожарная безопасность: Мазут является горючим веществом. При эксплуатации нагревателей необходимо строго соблюдать правила пожарной безопасности. В случае аварийного розлива или возгорания применяются специализированные средства пожаротушения: углекислый газ, химическая пена, порошковые составы (ПСБ-3), распыленная вода.
• Экологический контроль: Образование оксидов серы при сгорании мазута требует систем мониторинга выбросов и, при необходимости, установки систем очистки дымовых газов.

Рекомендации по эксплуатации и обслуживанию ТЭНов для мазута

1. Регулярный инспекционный контроль: Проведение плановых осмотров ТЭНов на предмет признаков коррозии, трещин, деформаций или образования отложений. В случае обнаружения критических повреждений – немедленная замена элемента.
2. Мониторинг параметров режима работы: Постоянный контроль температуры мазута и поверхности ТЭНа для поддержания оптимальной вязкости и предотвращения перегрева или недогрева. Использование датчиков температуры и манометров давления.
3. Системы автоматического регулирования: Внедрение терморегуляторов и контроллеров, способных автоматически поддерживать заданный температурный режим, исключая человеческий фактор и повышая стабильность процесса.
4. Очистка и обслуживание: Периодическая очистка поверхности ТЭНа от шлама и отложений. Разработка графика технического обслуживания, включающего очистку и проверку электрических соединений.
5. Обслуживание горелочных устройств и форсунок: Регулярная прочистка и калибровка форсунок для поддержания качества распыления и минимизации образования нагара и коррозии. Это напрямую продлевает срок службы ТЭНа, снижая нагрузку на систему подогрева.

Сводная таблица технических и эксплуатационных характеристик

Для принятия обоснованных решений по выбору и внедрению систем подогрева мазута с использованием ТЭНов 280C 16/3,5Z220, важно иметь под рукой ключевые параметры:

Ключевые понятия и терминология

Для четкого понимания предметной области и эффективного взаимодействия специалистов в сфере подогрева топлив, важно определить ключевые термины:

• ТЭН (Трубчатый ЭлектроНагреватель): Электронагревательный прибор, состоящий из металлической трубки, внутри которой находится нагревательная спираль (обычно из нихрома), изолированная от трубки прессованным диэлектриком (например, оксидом магния).
• Мазут: Тяжелый остаток после перегонки нефти или ее вторичной переработки, используемый как котельное или судовое топливо. Отличается высокой вязкостью, плотностью и значительным содержанием серы, смол и асфальтенов.
• Вязкость: Свойство жидкости сопротивляться перемещению одних ее частей относительно других. Для мазута – ключевой параметр, определяющий способность к перекачке и распылению. Измеряется в условных градусах (ВУ) или кинематической вязкости (мм²/с).
• Температура самовоспламенения: Минимальная температура, при которой вещество (в данном случае мазут) может воспламениться без внешнего источника огня в воздухе. Критически важна для безопасной эксплуатации нагревательного оборудования.
• Асфальтены и смолы: Высокомолекулярные органические соединения, входящие в состав мазута, которые увеличивают его вязкость и склонность к образованию отложений при нагреве.
• Форсунка: Устройство для распыления жидкости (мазута) в топке котла или печи, обеспечивающее мелкодисперсное состояние для эффективного смешивания с воздухом и полного сгорания.
• Коррозионная стойкость: Способность материала противостоять разрушению под воздействием химически агрессивной среды (например, сернистых соединений мазута при нагреве).

Сравнительная таблица подходов к подогреву вязких топлив

Выбор оптимальной системы подогрева мазута — это стратегическое решение, влияющее на капитальные и эксплуатационные затраты, безопасность и общую эффективность производства. Рассмотрим сравнительные характеристики различных подходов.

Принимая во внимание фундаментальные аспекты работы ТЭНов с мазутом и сравнительный анализ доступных технологий, следующий шаг — это углубление в практические вопросы реализации и дальнейшей оптимизации. От выбора конкретной архитектуры до пошагового внедрения и оценки экономической эффективности — каждый этап требует детального планирования и экспертного подхода, что позволит перейти от теоретического понимания к осязаемым бизнес-результатам.

Продвинутая практика и внедрение систем подогрева мазута

После обзора базовых характеристик и сравнительного анализа методов подогрева, перед промышленными предприятиями встает задача эффективной интеграции и эксплуатации выбранных решений. Вторая часть статьи фокусируется на практических аспектах внедрения ТЭНов для мазута, включая архитектурные особенности систем, шаги реализации проекта, экономическое обоснование и рекомендации по дальнейшему развитию.

Архитектура системы подогрева: интеграция ТЭНов в инфраструктуру

Эффективность ТЭНа 280C 16/3,5Z220 неразрывно связана с его правильной интеграцией в общую систему топливоподачи. Комплексная архитектура включает в себя не только сами нагревательные элементы, но и сопутствующее оборудование для мониторинга, контроля и обеспечения безопасности.

Ключевые подсистемы:

1. Подсистема нагрева:
   • ТЭНы: Могут устанавливаться непосредственно в емкости хранения мазута (погружные ТЭНы), в проточных подогревателях (для трубопроводов) или в предпусковых баках.
   • Материалы: Выбор материала ТЭНа (нержавеющая сталь AISI 304, 316, 321) должен соответствовать агрессивности мазута и температурным режимам.
   • Количество и расположение: Определяется требуемой мощностью, объемом и формой емкости, а также скоростью потока в трубопроводах. Распределенное размещение ТЭНов в резервуарах обеспечивает равномерный нагрев и предотвращает локальный перегрев.
2. Подсистема контроля и автоматизации:
   • Датчики температуры: Термопары (ТХА, ТХК) или термосопротивления (ТСП, ТСМ) для измерения температуры мазута в различных точках и на поверхности ТЭНов.
   • Контроллеры и терморегуляторы: Программируемые логические контроллеры (ПЛК) или специализированные терморегуляторы для поддержания заданной температуры с высокой точностью (до ±1°C).
   • Системы SCADA/DCS: Интеграция локальных систем контроля ТЭНов в общую систему автоматизированного управления технологическими процессами предприятия для централизованного мониторинга и дистанционного управления.
3. Подсистема безопасности:
   • Аварийные термовыключатели: Защита от перегрева ТЭНа и мазута (обычно с уставкой на 10-20°C выше рабочей температуры).
   • Датчики уровня: Предотвращение работы ТЭНа без среды (на «сухую»), что может привести к его выходу из строя и аварии.
   • Заземление и УЗО (Устройство Защитного Отключения): Электробезопасность, защита от поражения током и коротких замыканий.
   • Системы пожаротушения: Стационарные или мобильные средства пожаротушения, адаптированные для работы с горючими жидкостями.

Пошаговая реализация проекта подогрева мазута

Внедрение эффективной системы подогрева мазута — это многоэтапный проект, требующий системного подхода и взаимодействия различных специалистов.

Фаза 1: Анализ и Проектирование

1. Аудит текущей системы: Оценка существующих методов подогрева (если есть), объемов потребления мазута, характеристик топлива (вязкость, плотность), требований к температуре на входе в горелки.
2. Расчет требуемой мощности: Определение общей тепловой мощности, необходимой для нагрева заданного объема мазута до требуемой температуры с учетом тепловых потерь емкостей, трубопроводов и окружающей среды. Используются формулы теплообмена и теплового баланса.
3. Выбор ТЭН: Подбор конкретной модели ТЭНа (например, 280C 16/3,5Z220 или аналоги) с учетом мощности, размеров, материала трубки, напряжения и взрывозащищенности (при необходимости).
4. Разработка проектной документации: Схемы размещения ТЭНов, электрические схемы подключения, схемы автоматизации, спецификации оборудования. Соответствие нормам ПБ и ГОСТ.

Фаза 2: Закупка и Монтаж

1. Закупка оборудования: Выбор надежных поставщиков ТЭНов, контроллеров, кабельной продукции, запорной арматуры и изоляционных материалов.
2. Монтаж ТЭНов: Установка нагревательных элементов в резервуары, проточные секции или другие места. Обеспечение герметичности соединений.
3. Монтаж систем автоматики и электрооборудования: Прокладка кабельных линий, установка шкафов управления, подключение датчиков и исполнительных механизмов.
4. Теплоизоляция: Качественная теплоизоляция емкостей и трубопроводов для минимизации тепловых потерь и повышения энергоэффективности системы.

Фаза 3: Пусконаладка и Оптимизация

1. Проверка электрических цепей: Измерение сопротивления изоляции, проверка правильности подключения.
2. Настройка автоматики: Калибровка датчиков, программирование терморегуляторов и ПЛК, установка рабочих и аварийных уставок.
3. Тестовый запуск: Заполнение системы мазутом, пробный нагрев, контроль температурных режимов и вязкости.
4. Оптимизация параметров: Тонкая настройка системы для достижения максимальной энергоэффективности и стабильности работы.
5. Обучение персонала: Подготовка операторов и обслуживающего персонала по правилам эксплуатации, мониторинга и обслуживания системы.

Фаза 4: Эксплуатация и Обслуживание

1. Разработка регламентов ТО: Создание графиков планово-предупредительного ремонта (ППР), включающих инспекции, очистку, замену изношенных элементов.
2. Мониторинг параметров: Постоянный контроль температуры, потребляемой мощности, показаний датчиков.
3. Журналы эксплуатации: Ведение учета всех параметров, замеров и выполненных работ.
4. Анализ эффективности: Периодическая оценка энергопотребления и расхода топлива для определения реальной экономии и ROI.

Экономическая эффективность: расчет ROI и снижение TCO

Внедрение современных систем подогрева мазута на ТЭНах несет значительные экономические преимущества, выражающиеся в быстрой окупаемости инвестиций (ROI) и снижении общей стоимости владения (TCO).

ROI (Return On Investment) – коэффициент окупаемости инвестиций, который показывает, насколько эффективно вложенные средства приносят прибыль. В контексте ТЭНов для мазута, ROI рассчитывается через экономию, полученную от повышения эффективности сжигания топлива и снижения эксплуатационных затрат.


ROI = (Экономия за период - Затраты на внедрение) / Затраты на внедрение * 100%


Где:

• Экономия за период: включает экономию топлива за счет оптимального сгорания (до 5-15% за счет уменьшения недожога), снижение затрат на ремонт горелок и форсунок (уменьшение нагара), уменьшение затрат на очистку дымоходов (меньше сажи), снижение энергопотребления насосов (меньше вязкость). Ориентировочно, снижение затрат на топливо может составлять до 500-1500 рублей на тонну мазута.
• Затраты на внедрение: стоимость ТЭНов, монтажных работ, автоматики, пусконаладки. Для системы на 3,5 кВт это могут быть десятки и сотни тысяч рублей в зависимости от сложности интеграции.

TCO (Total Cost of Ownership) – общая стоимость владения системой на протяжении всего ее жизненного цикла, включая начальные инвестиции, эксплуатационные расходы, затраты на обслуживание, ремонт и утилизацию. Правильно спроектированная система подогрева мазута на ТЭНах снижает TCO за счет:

• Увеличения срока службы оборудования: Оптимальная вязкость снижает нагрузку на насосы и форсунки, предотвращает их преждевременный износ.
• Снижения частоты и стоимости обслуживания: Меньше отложений на ТЭНах и в топливопроводах.
• Уменьшения неплановых простоев: Повышение надежности работы системы топливоподачи.

Кейсы применения и оптимизации

Рассмотрим несколько типовых сценариев применения ТЭНов для подогрева мазута, демонстрирующих гибкость и эффективность решений.

Кейс 1: Модернизация малой котельной (SMB-сегмент)

Небольшая промышленная котельная, использующая мазут М-100, столкнулась с проблемой нестабильного горения и повышенного расхода топлива, вызванными недостаточным подогревом. Существующая система подогрева была устаревшей и не обеспечивала точного контроля температуры.

• Задача: Повысить эффективность сгорания мазута и снизить эксплуатационные затраты.
• Решение: Установка двух ТЭНов 280C 16/3,5Z220 в бак суточного расхода и одного проточного ТЭНа перед горелкой, интегрированных с цифровыми терморегуляторами.
• Результаты:
  • Снижение расхода мазута на 8% за счет оптимизации сжигания.
  • Сокращение выбросов сажи и улучшение экологических показателей.
  • Увеличение интервалов между чистками горелок и форсунок в 1,5 раза.
  • Окупаемость проекта (ROI) составила 18 месяцев.

Кейс 2: Оптимизация топливоподачи на крупном промышленном объекте (Enterprise-сегмент)

Крупное энергогенерирующее предприятие испытывало сложности с перекачкой мазута из хранилищ в топливные баки электростанции в холодное время года. Высокая вязкость приводила к увеличению нагрузки на насосное оборудование и снижению пропускной способности трубопроводов.

• Задача: Обеспечить стабильную подачу мазута независимо от температуры окружающей среды и снизить износ насосов.
• Решение: Внедрение системы погружных ТЭНов высокой мощности (группа ТЭНов, включая 280C 16/3,5Z220 как элементы распределенного нагрева) в каждом резервуаре хранения (до 1000 м³) с централизованной системой SCADA-управления. Дополнительно установлены ТЭНы в критических участках магистральных топливопроводов.
• Результаты:
  • Увеличение скорости перекачки мазута на 25%.
  • Снижение энергопотребления насосных станций на 10-12% за счет уменьшения вязкости.
  • Продление срока службы насосного оборудования на 30% благодаря снижению механических нагрузок.
  • Улучшение надежности всей системы топливоподачи, минимизация рисков аварий.

Кейс 3: Решение для объектов с повышенными требованиями безопасности (Regulated-сегмент)

Предприятие химической промышленности, использующее мазут в технологических процессах, столкнулось с необходимостью соответствия ужесточающимся нормам экологической и промышленной безопасности.

• Задача: Обеспечить подогрев мазута с соблюдением строгих норм взрыво- и пожаробезопасности, а также минимизировать вредные выбросы.
• Решение: Внедрение ТЭНов в оболочке из нержавеющей стали с повышенным классом взрывозащиты (Ex d IIB T4) и дублированными системами контроля температуры и уровня. Использование сертифицированных систем автоматического пожаротушения.
• Результаты:
  • Полное соответствие новым стандартам безопасности и экологическим требованиям.
  • Снижение рисков возникновения аварийных ситуаций.
  • Успешное прохождение аудитов и инспекций регулирующих органов.
  • Создание прецедента для тиражирования решения на других объектах холдинга.

Чек-лист для выбора и внедрения ТЭН для мазута

1. Оценка потребностей и расчет мощности:

   • Определить требуемый объем подогреваемого мазута и его характеристики.
   • Рассчитать необходимую тепловую мощность с учетом теплопотерь.
   • Проанализировать существующие ограничения по электросети.

2. Выбор типа ТЭНа и материалов:

   • Выбрать ТЭН с трубкой из нержавеющей стали (минимум AISI 304, предпочтительно AISI 316/321 для сернистых мазутов).
   • Убедиться, что максимальная температура поверхности ТЭНа не превышает безопасных значений для мазута.
   • Рассмотреть взрывозащищенное исполнение, если требуется.

3. Система контроля и автоматизации:

   • Предусмотреть точные датчики температуры (термопары/термосопротивления).
   • Внедрить надежные терморегуляторы или ПЛК с возможностью дистанционного управления.
   • Установить датчики уровня и аварийные термовыключатели для защиты от «сухого» хода и перегрева.

4. Монтаж и изоляция:

   • Обеспечить качественный монтаж ТЭНов и герметичность всех соединений.
   • Использовать эффективную теплоизоляцию емкостей и трубопроводов для минимизации потерь.
   • Выполнить электромонтажные работы в соответствии с ПУЭ и стандартами безопасности.

5. Эксплуатация и обслуживание:

   • Разработать график регулярного осмотра и очистки ТЭНов от отложений.
   • Обучить персонал правилам эксплуатации и действиям в аварийных ситуациях.
   • Наладить систему мониторинга и ведения журнала параметров.
