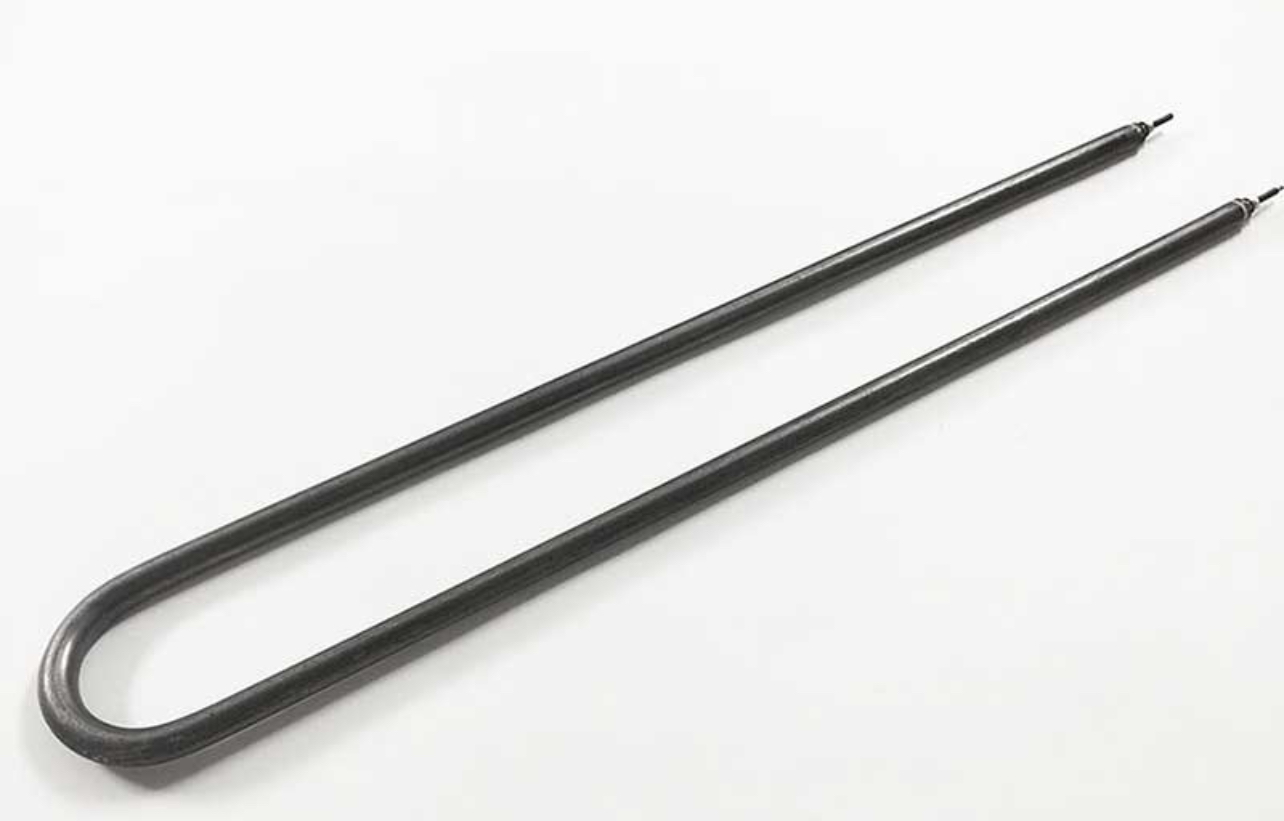

ТЭНы U-образные, 205 мм, 0,8 квт, для спокойного воздуха, 220в

U-образные ТЭНы 0,8 кВт, 220 В для спокойного воздуха: Стратегический выбор и технические параметры

Выбор оптимальных трубчатых электронагревателей (ТЭНов) для промышленных и специализированных систем обогрева является критически важным аспектом, определяющим эффективность, надежность и общую стоимость владения (Total Cost of Ownership, TCO) оборудования. В данном материале мы сфокусируемся на специфическом сегменте – U-образных ТЭНах с установочной длиной 205 мм, мощностью 0,8 кВт и рабочим напряжением 220 В, предназначенных для нагрева спокойного (неподвижного) воздуха. Эти характеристики обуславливают их применение в условиях, где требуется контролируемый и равномерный тепловой режим без использования принудительной вентиляции.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Электрический нагревательный элемент, состоящий из металлической трубки, внутри которой расположена спираль из высокоомного провода (например, нихрома) и электрический изолятор (обычно спрессованный оксид магния).
• U-образная форма: Конфигурация ТЭНа, изогнутая в виде буквы «U». Такая форма оптимизирована для компактного размещения и равномерного распределения тепла на ограниченной площади.
• Мощность (кВт / Вт): Энергия, потребляемая ТЭНом в единицу времени, преобразуемая в тепло. 0,8 кВт (800 Вт) указывает на производительность нагревателя.
• Напряжение питания (В): Электрическое напряжение, при котором ТЭН работает с заявленной мощностью. 220 В является стандартным для однофазных промышленных и бытовых сетей в России и ряде других стран.
• Спокойный воздух (обозначение «S»): Среда нагрева, в которой отсутствует принудительное движение воздуха (вентиляция). Теплопередача осуществляется за счет естественной конвекции.
• Установочная длина: Расстояние между точками крепления или между выводами ТЭНа, определяющее его габариты для монтажа. Для U-образных ТЭНов это часто длина погнутой части.
• Материал оболочки: Металл, из которого изготовлена внешняя трубка ТЭНа. Выбор (например, углеродистая или нержавеющая сталь) зависит от рабочей среды, температурного режима и требований к коррозионной стойкости.
• Оребрение: Дополнительные металлические ребра, напаянные или навитые на поверхность ТЭНа для увеличения площади теплоотдачи. Для ТЭНов «спокойного воздуха» обычно отсутствует.

Технические параметры U-образных ТЭНов 0,8 кВт, 220 В для спокойного воздуха

Для эффективного проектирования систем обогрева необходимо детально понимать каждый параметр выбранного ТЭНа. Установочная длина 205 мм не является абсолютной и может варьироваться на +/- несколько миллиметров у разных производителей (например, 210 мм или 225 мм для схожих моделей), что требует внимательной сверки при закупке. Мощность 0,8 кВт при 220 В обеспечивает оптимальную поверхностную плотность мощности для естественной конвекции, минимизируя риск перегрева элемента и продлевая его срок службы.

Материал оболочки – ключевой фактор долговечности. Углеродистая сталь (например, Ст3, 10, 20) является экономичным решением для чистого, сухого воздуха без агрессивных примесей. Нержавеющая сталь (например, AISI 304, AISI 321) применяется в условиях повышенной влажности, наличии конденсата или слабоагрессивных газовых смесей, обеспечивая высокую коррозионную стойкость и более длительный ресурс.

Типовая маркировка, например, ТЭН 86 А 13/0,8 S 220 ф.2 R30, содержит исчерпывающую информацию:

• 86 А 13: Указывает на типоразмер и диаметр трубки (в данном случае 13 мм), что влияет на жесткость, поверхностную плотность мощности и общую теплоотдачу.
• 0,8: Мощность в киловаттах (0,8 кВт).
• S: Обозначение среды – спокойный воздух. Это критично, поскольку ТЭН, предназначенный для «S», не должен использоваться в системах с принудительным обдувом без дополнительного расчета, и наоборот.
• 220: Номинальное напряжение питания в вольтах.
• ф.2 R30: Тип формовки и радиус изгиба (например, 30 мм), что важно для геометрии монтажа и теплораспределения.

Сравнительный анализ решений для воздушного и других типов нагрева

При выборе нагревательного элемента для B2B-задач важно не только соответствие конкретным параметрам, но и понимание альтернативных решений, их преимуществ и ограничений. Ниже представлена сравнительная таблица, демонстрирующая ключевые отличия между различными типами ТЭНов, актуальными для промышленных применений. Эта таблица поможет принять обоснованное решение, исходя из задач, бюджета и условий эксплуатации.

Понимание базовых технических параметров и позиционирования U-образных ТЭНов для спокойного воздуха закладывает основу для дальнейшей детализации. Вторая часть статьи углубится в практические аспекты их внедрения, вопросы эксплуатации, управления рисками и экономической эффективности, что позволит оптимизировать процессы принятия решений на всех уровнях — от проектирования до последующего обслуживания.

Продвинутые стратегии внедрения, эксплуатации и оптимизации ТЭН-систем

После рассмотрения фундаментальных характеристик и места U-образных ТЭНов в линейке нагревательных элементов, критически важным становится аспект их практической реализации в промышленных и специализированных решениях. Эффективное внедрение включает не только техническое соответствие, но и стратегическое планирование, управление рисками и постоянную оптимизацию для достижения заявленных бизнес-целей – будь то снижение операционных расходов, повышение надежности или обеспечение стабильности производственных процессов.

Пошаговая реализация проектов с использованием U-образных ТЭНов

Процесс внедрения нагревательных элементов, особенно в критически важные системы, требует системного подхода, аналогичного управлению проектами. Представим его в виде последовательных этапов:

1. Этап 1: Анализ потребностей и формирование ТЗ (Технического Задания)
   • Роли: Инженер-технолог, главный инженер, закупщик.
   • Действия: Определение целевой температуры, объема и состава нагреваемой среды (воздух), температурного градиента, требуемого времени нагрева, режима работы (непрерывный, циклический), условий окружающей среды (влажность, агрессивность). Разработка детального ТЗ с указанием всех критических параметров ТЭНа и сопутствующего оборудования.
   • Артефакты: Техническое задание, расчеты тепловых потерь, эскизы размещения.
2. Этап 2: Выбор поставщика и преддоговорная работа
   • Роли: Отдел закупок, инженерная служба, юрист.
   • Действия: Поиск и оценка потенциальных поставщиков, анализ их репутации, производственных мощностей, наличия сертификатов качества (ГОСТ, ISO), опыта работы с аналогичными проектами. Запрос коммерческих предложений, анализ ценовой политики, условий гарантии, сроков поставки и постпродажного обслуживания. Проведение аудита производства при крупных партиях.
   • Артефакты: Матрица сравнения поставщиков, протоколы переговоров, проекты договоров, образцы продукции.
3. Этап 3: Монтаж и пусконаладочные работы
   • Роли: Инженер по монтажу, электромонтажник, специалист по автоматизации.
   • Действия: Установка ТЭНов согласно проектной документации, подключение к электросети с учетом требований электробезопасности (заземление, защита от перегрузок, УЗО). Настройка систем контроля температуры (терморегуляторы, датчики) и защитной автоматики. Проведение тестовых запусков, проверка соответствия фактических параметров проектным.
   • Артефакты: Акты монтажа, протоколы испытаний, инструкции по эксплуатации, схемы подключения.
4. Этап 4: Обучение персонала и ввод в эксплуатацию
   • Роли: Руководитель производства, операторы, служба эксплуатации.
   • Действия: Проведение инструктажа для обслуживающего персонала по правилам безопасной эксплуатации, мониторингу состояния ТЭНов, процедурам планового обслуживания и действиям при нештатных ситуациях. Передача оборудования в постоянную эксплуатацию.
   • Артефакты: Журналы инструктажей, чек-листы по ежедневному/еженедельному контролю, графики ППР (планово-предупредительный ремонт).

Кейсы применения U-образных ТЭНов 0,8 кВт, 220 В в промышленном секторе

Вышеописанные ТЭНы, обладая специфическими характеристиками, находят применение в различных сценариях, где их компактность и режим работы со спокойным воздухом являются ключевыми преимуществами.

Кейс 1: Малые сушильные камеры для печатных плат (SMB-сегмент)
Предприятие по производству электроники использует компактные сушильные камеры для финишной сушки печатных плат после промывки. Важно поддерживать стабильную температуру в пределах 50-60°C без интенсивного обдува, чтобы избежать смещения мелких компонентов. Установка двух U-образных ТЭНов 0,8 кВт каждый обеспечивает равномерный нагрев внутреннего объема камеры ~0,5 м³ с минимальным энергопотреблением. Экономический эффект: снижение брака за счет контролируемой сушки, низкие капитальные и операционные затраты, простота обслуживания.

Кейс 2: Поддержание микроклимата в телекоммуникационных шкафах (Enterprise-сегмент)
Крупный оператор связи развертывает удаленные телекоммуникационные узлы в герметичных шкафах на открытом воздухе. В зимний период для предотвращения образования конденсата и поддержания оптимальной рабочей температуры электронного оборудования требуется локальный обогрев. U-образные ТЭНы 0,8 кВт, установленные в нижней части шкафов, обеспечивают мягкий конвекционный обогрев, поднимая температуру до +5°C…+10°C, что предотвращает сбои из-за холода и влажности. ROI (возврат инвестиций) достигается за счет минимизации простоев оборудования и снижения расходов на аварийные выезды обслуживающего персонала.

Кейс 3: Локальный обогрев технологических зон в лабораториях (Регулируемые отрасли)
Фармацевтическая лаборатория использует небольшие боксы для хранения термочувствительных реагентов при строго определенной температуре. Для соответствия стандартам GMP (Good Manufacturing Practice) необходима высокоточная и надежная система нагрева. Несколько U-образных ТЭНов 0,8 кВт, работающих через прецизионный PID-контроллер, позволяют поддерживать температуру с точностью до ±1°C в каждом боксе. Это обеспечивает сохранность дорогостоящих материалов и строгое соблюдение регламентов, критичное для сертификации и выпуска продукции.

Контроль качества, повышение надежности и метрики эффективности

Для обеспечения долговечности и оптимальной работы U-образных ТЭНов необходимо внедрять стратегии контроля и мониторинга:

• Регулярный визуальный осмотр: Проверка на предмет деформаций, отложений (пыль, сажа), коррозии, повреждений изоляции выводов. Рекомендуемая периодичность – не реже одного раза в квартал.
• Измерение сопротивления изоляции: Использование мегаомметра для контроля состояния внутренней изоляции. Падение сопротивления ниже допустимого значения (обычно 1-2 МОм для ТЭНов 220 В) сигнализирует о возможном пробое.
• Контроль потребляемой мощности: Сравнение фактической мощности с номинальной. Отклонения могут указывать на старение элемента или нарушение электропитания.
• Мониторинг температуры поверхности ТЭНа: В условиях естественной конвекции критически важно не допускать локальных перегревов. Использование пирометров или термопар для периодического контроля.

Метрики эффективности и ROI:

• MTBF (Mean Time Between Failures): Среднее время наработки на отказ. Высокое значение указывает на надежность ТЭНа и системы в целом. Рассчитывается как сумма времен работы всех ТЭНов, деленная на количество отказов за период.
• Энергоэффективность: Соотношение полезно выделенной тепловой энергии к потребленной электрической. Может оцениваться через показатель удельной мощности (Вт/м³ или Вт/кг нагреваемой среды) для достижения заданной температуры. Оптимизация расположения ТЭНов и использование теплоизоляции способствуют повышению этого показателя.
• Стоимость простоя оборудования (Downtime Cost): Прямые и косвенные потери, связанные с выходом из строя нагревательного элемента. Включает стоимость замены, потери от незавершенного производства, упущенную выгоду. Снижение этого показателя является прямым результатом правильного выбора и эксплуатации ТЭНов.
• TCO (Total Cost of Ownership): Включает не только закупочную стоимость ТЭНа, но и затраты на монтаж, электроэнергию, обслуживание, ремонт и утилизацию за весь срок службы. Принятие решений на основе TCO позволяет выбрать наиболее экономически выгодное решение в долгосрочной перспективе. Например, ТЭН из нержавеющей стали, который на 20% дороже углеродистого, но служит в 1,5 раза дольше в условиях повышенной влажности, может иметь меньший TCO.

Оптимизация энергопотребления и безопасность

Применение программируемых терморегуляторов и систем автоматики позволяет оптимизировать энергопотребление, включая ТЭНы только при необходимости и поддерживая заданный температурный режим с минимальными колебаниями. Интеграция с общей системой диспетчеризации позволяет дистанционно мониторить состояние ТЭНов и оперативно реагировать на отклонения.

С точки зрения безопасности, все U-образные ТЭНы, работающие от 220 В, должны быть подключены через автоматические выключатели и устройства защитного отключения (УЗО) для предотвращения поражения электрическим током и возгораний. Корпус ТЭНа должен быть надежно заземлен. Регулярные проверки электропроводки и контактов исключают искрение и перегрев.
