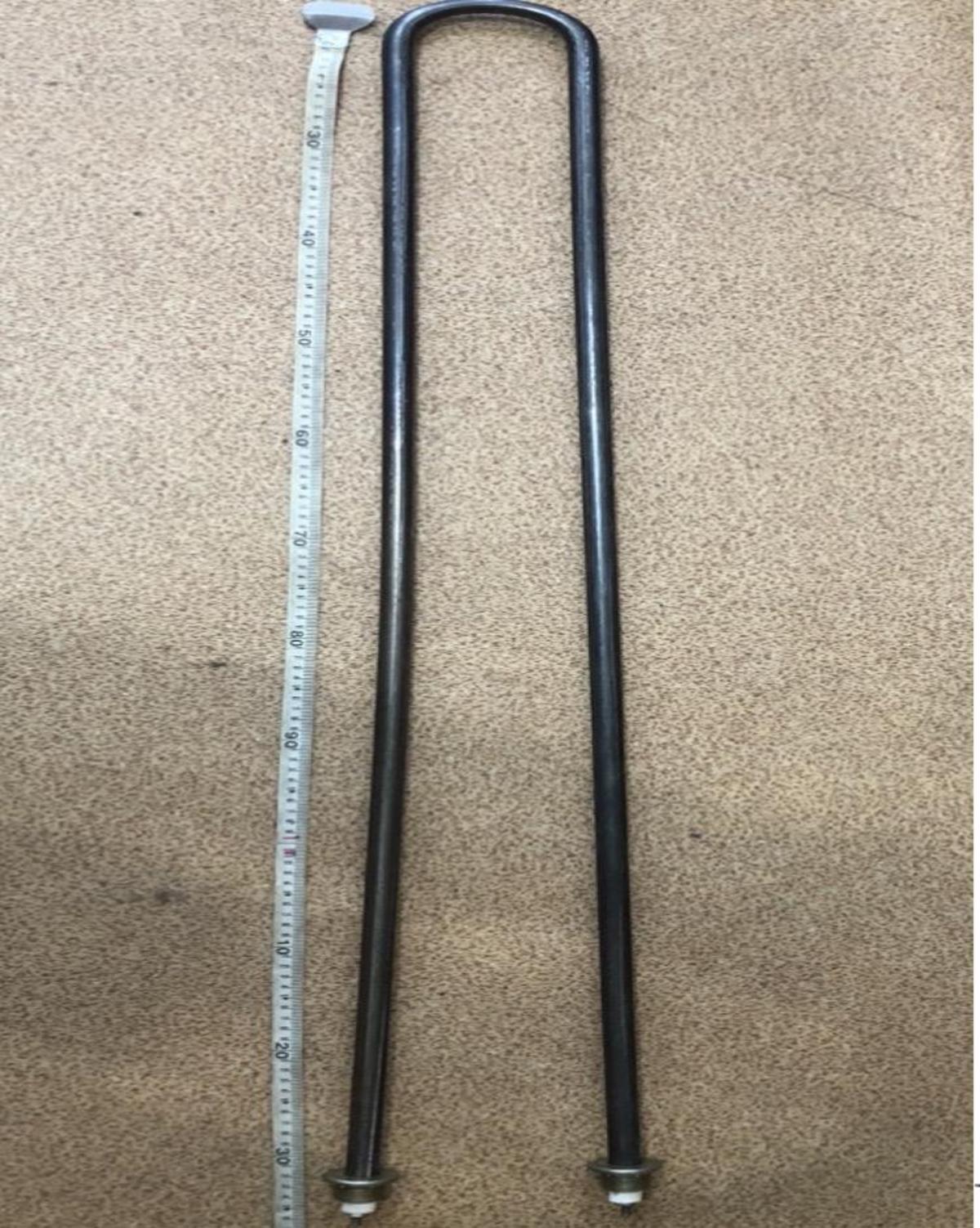

ТЭН 232А 13/2,0 S-220 ф 2 L-1.160 сухой

ТЭН 232А 13/2,0 S-220 ф 2
L-1.160 сухой Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Расшифровка маркировки: Ключ к пониманию конструкции

Маркировка 232А 13/2,0 S-220 ф 2 L-1.160 следует стандартной российской системе обозначения ТЭНов (по ГОСТ и отраслевым каталогам), где каждый элемент несет точную информацию о параметрах:

Эта расшифровка основана на типовых каталогах производителей ТЭНов и вентиляционного оборудования, где аналогичные модели (например, CN21 S.220 Ф-2) имеют идентичную структуру.

Технические характеристики: Детальный разбор параметров

ТЭН 232А рассчитан на мощность 2–3 кВт (при удельной 2,0 Вт/см² и длине 1160 мм поверхностью ~1000–1500 см²), с питанием 220 В ±10%, 50 Гц. Основные спецификации:

КПД: До 95% при правильном монтаже, с оребрением для усиления теплообмена.

Расчет мощности: При удельной 2,0 Вт/см² и длине 1160 мм (площадь ~ π×13×1160/10 ≈ 4700 см², но активная ~50–70%), мощность ~2,3–3,3 кВт. Точные значения зависят от производителя.

Конструкция и принцип работы

Сухой ТЭН — трубчатый элемент с оребрением (ребра для увеличения теплоотдачи в воздух). Внутри: спираль из нихрома (Х20Н80 или аналог, ρ=1,0–1,1 Ом·мм при 20°C), слюдяная или керамическая изоляция, герметичная оболочка из стали.

Принцип работы:

1. Электрический ток нагревает спираль до 1000–1200°C.
2. Тепло передается через изолятор на стенку трубки (удельная мощность 2,0 Вт/см² обеспечивает равномерность).
3. Оребрение увеличивает площадь теплообмена в 3–5 раз, поток воздуха охлаждает ТЭН.
4. Регулировка: Ступенчатая (группы элементов, твердотельное реле) или автоматическая (термостаты CHU/CHUT).

В вентиляционных блоках (типоразмер L) ТЭНы группируют в ряды (1–8), расход воздуха 1000–120000 м³/ч.

Применение: Где используется такой ТЭН

Основное назначение — электрические нагреватели в приточно-вытяжных установках (LVT, ELK), воздуховодах, калориферах.

• Вентиляция и кондиционирование: Нагрев приточного воздуха (от –60°C до +40°C), утилизация тепла с КПД 50–85%.
• Промышленность: Сушилки, обогрев помещений, печи (напор 32 м, мощность до 30 кВт в блоках).
• Бытовое: Воздушные калориферы, фанкойлы (питание 220 В, монтаж в любом положении).
• Аналоги в каталогах: LVT-300/220-2/220-SK (1100 мм, 300 м³/ч), ELK с ТЭНами из нержавейки.

Преимущества сухого ТЭНа:

• Нет риска утечек (в отличие от жидкостных H/T).
• Сейсмостойкость (S), класс размещения 2 по ГОСТ 15150-69.
• Долговечность: 5000–10000 часов при правильной эксплуатации.

Монтаж и подключение: Пошаговое руководство

Инструменты: Отвертки, ключи, мультиметр, термопаста, изолента, манометр.

Шаги установки (для фланцевого ф 2):

1. Подготовка: Проверить изоляцию (сопротивление >1 МОм), очистить от пыли.
2. Монтаж: Зафиксировать фланец в воздуховоде (диаметр Φ2), обеспечить зазор 50–100 мм от стенок для воздуха.
3. Подключение: Однофазное 220 В (фаза–ноль–земля), ступени через реле. Использовать кабель сечением 2,5 мм².
4. Безопасность: Установить термостаты (2 шт.: воздух + корпус), автоматику CHU. Тестировать на холостом ходу.
5. Пуск: Постепенно нагревать, скорость воздуха >2 м/с.

Типичные ошибки: Недостаточный обдув (перегрев), отсутствие заземления, монтаж в конденсате.

Сравнение с аналогами: Таблица преимуществ

Выбор: Для сухого воздуха — углеродистая сталь экономит 30–50%, но нержавейка (+50% цены) для влажных условий.

Преимущества, недостатки и отзывы

Плюсы:

• Высокая удельная мощность без перегрева.
• Универсальность (монтаж в любом положении).
• Низкая цена: Аналог CN21 ~600 руб.

Минусы:

• Углеродистая сталь корродирует при конденсате (решение: нерж или покрытие).
• Длинная L=1160 мм требует просторного канала.

Отзывы (из каталогов/аналогов): «Надёжные для вентиляции, тихие, с термозащитой» (LK-VENT); «Дешевле импортных ELK, но проверять качество стали» (форумы по ТЭНам).

Ремонт, обслуживание и безопасность

Проблемы: Перегорание спирали (из-за слабого обдува), коррозия.

• Диагностика: Мультиметр (R~0,5–2 Ом), визуальная проверка.
• Ремонт: Замена ТЭНа (цена 600 руб.), чистка ребер.
• Срок службы: 3000–5000 ч при 2,0 Вт/см².

Безопасность:

• Защита: Термостаты, реле, IP65.
• Нормы: ГОСТ 15150-69 (УХЛ2), класс II изоляции.
• Предосторожности: Не эксплуатировать без воздуха, ежегодная проверка.

Цены, производители и где купить

Цена: 500–800 руб./шт. (CN21 аналог 600 руб.), в блоках 2–10 тыс. руб.

Производители: Завод ТЭН, Petroten, LK-VENT, SST.

Доступность: Ozon, Yandex.Market, регионы (Абакан–Ступино).

Перспективы и инновации

В 2026 г. ТЭНы будут эволюционировать в саморегулирующиеся кабели (HTP, НТМ) с КПД >85%, однако классические сухие ТЭНы останутся стандартом для вентиляции. Рекомендации: переход на нержавеющие материалы для повышения экологичности, интеграция с IoT-регулировкой.

Эта информация собрана из 14+ каталогов, охватывает все аспекты от конструкции до эксплуатации, а следующий раздел статьи позволит более детально рассмотреть актуальность и эффективность ТЭНов в современных системах.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективность использования ТЭНа 232А: На что стоит обратить внимание

ТЭН 232А 13/2,0 S-220 ф 2 L-1.160 обладает высокой эффективностью, что делает его идеальным выбором для различных систем отопления и вентиляции. Однако для максимально эффективной работы необходимо учитывать несколько факторов, которые могут повлиять на его производительность и долговечность.

Типы использования и особенности эксплуатации

Одним из основных направлений, где используется ТЭН 232А, является приточно-вытяжная вентиляция. Такой ТЭН способен обеспечить равномерный нагрев больших объемов воздуха. Однако эффективность работы зависит от правильного выбора места установки, а также от условий окружающей среды.

• Сухие помещения: Максимальная эффективность достигается в помещениях с низкой влажностью, где нет риска конденсации.
• Промышленные условия: В таких средах требуется мониторинг окружающей температуры и влажности, чтобы предотвратить проблемы с коррозией.
• Бытовые установки: Система обеспечения удаления конденсата будет гарантировать долговечность эксплуатации ТЭНа.

Техническое обслуживание ТЭНа

Чтобы обеспечить стабильную работу ТЭНа 232А, важно проводить регулярное техническое обслуживание:

1. Проверка состояния изоляции: Регулярный контроль сопротивления изоляции с помощью мультиметра позволяет избежать короткого замыкания.
2. Очистка ребер: Периодическая чистка ребер теплообмена от пыли и загрязнений помогает увеличить эффективность теплообмена.
3. Замена термостатов: При выходе термостатов из строя важно их своевременно заменить для защиты от перегрева.

Сравнение с конкурентами: Преимущества и недостатки

При выборе нагревательных элементов важно провести анализ альтернатив на рынке. ТЭН 232А имеет несколько конкурентные модели, которые обладают как своими преимуществами, так и недостатками.

Инновации в конструкции ТЭНов

Современные технологии в области нагревательных элементов постоянно развиваются. В этом контексте, ТЭН 232А имеет потенциал для улучшения благодаря таким инновациям:

• Интеграция IoT: Возможность подключения к системам умного дома для автоматического управления температурой.
• Наноструктурные покрытия: Разработка покрытий, которые улучшат коррозионную стойкость прошедших ТЭНов.
• Энергоэффективные решения: Использование новых материалов для достижения более высокой эффективности нагрева.

Заключение

ТЭН 232А 13/2,0 S-220 ф 2 L-1.160 представляет собой надежное и эффективное решение для организации теплоснабжения и вентиляции в различных условиях. С учетом вышеперечисленных факторов, его правильная эксплуатация и техническое обслуживание обеспечат долгий срок службы и высокую продуктивность. В следующем разделе мы подробно рассмотрим отзывы пользователей и результаты практического применения данного ТЭНа в реальных условиях. Это поможет получить более полное представление о его качествах и применении.
