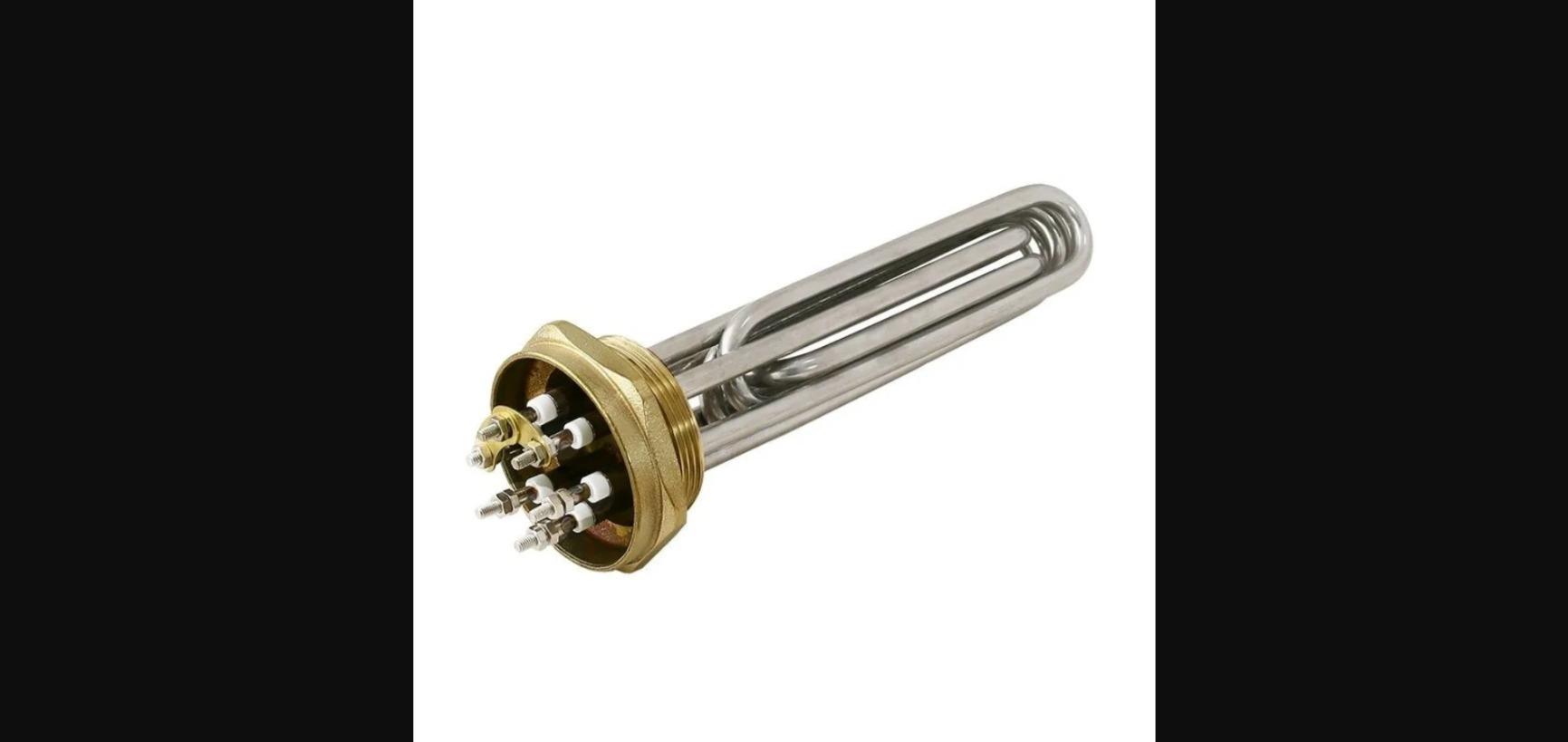

Тэн форма скрепка

Тэн форма скрепка Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

История развития ТЭНов и появление формы «скрепка»

Прототип современного ТЭНа был запатентован в 1859 году Дж. Б. Симпсоном как спираль в трубке, но массовое производство началось позже. В 1895 году (патент США №25532) Симпсон усовершенствовал конструкцию, поместив нить накаливания в полую трубку. Ключевой прорыв произошел в 1918 году, когда Ф. Берри запатентовал модель со спиралевидной нитью, зафиксированной в металлической трубке с изолирующим наполнителем (периклаз или оксиды металлов), что исключило короткие замыкания и повысило стойкость к агрессивным средам.

Форма «скрепка» (Ф7) эволюционировала из базовых линейных (Ф1) и подковообразных (Ф2) конструкций в ответ на потребности в компактных мощных нагревателях для промышленных и бытовых задач. Сегодня такие ТЭНы стандартизированы по ГОСТ, производятся на базе простых линий и широко применяются в России, например, на Гатчинском заводе ТЭН.

Конструкция ТЭНа формы «скрепка»

Основные элементы:

• Металлическая трубка (оболочка): из нержавеющей стали, углеродистой стали, меди или титана; диаметр 8–18 мм (стандарты: 8, 10, 12, 13, 16 мм).
• Нагревательный элемент: нихромовая спираль с высоким удельным сопротивлением.
• Наполнитель: периклаз (оксид магния), кварцевый песок или смеси оксидов (цинка, магния, марганца, железа) — для обеспечения теплопроводности, изоляции и фиксации спирали.
• Контактные стержни: изолированы от корпуса, выводятся для подключения.
• Крепления: штуцеры (резьба M14, G½», G1/2), фланцы (диаметр 25–120 мм), шпильки M4; межосевое расстояние 80 мм.

Форма «скрепка» представляет собой U-образную трубку с дополнительной (или несколькими) петлями, что увеличивает длину развертки до 100–600 см при компактных габаритах рабочего тела (235–380 мм). Вариации конструкции включают классическую «скрепку», «широкую скрепку», «скрепку с множественными витками» (до 20).

Преимущества конструкции:

• Увеличенная площадь нагрева для равномерного распределения тепла.
• Компактность для цилиндрических бойлеров и резервуаров.
• Герметизация концов предотвращает высыпание наполнителя.

Технические характеристики стандартных моделей

ТЭНы формы «скрепка» рассчитаны на напряжение 36–600 В (чаще 220 В) и мощность 0,5–15 кВт. Ниже приведены параметры из каталогов производителей.

Классическая форма «скрепка» (Ф7)

Форма «двойная скрепка»

Дополнительно, длина ТЭНов может достигать 6000 мм, а мощность варьируется от 100 Вт до 10+ кВт. Для нагрева воды доступны «мокрые» ТЭНы (прямой контакт), реже «сухие» (в колбе для защиты от накипи).

Применение в быту и промышленности

Бытовое использование:

• Водонагреватели (бойлеры, умывальники): мощность 1,5–5 кВт, универсальные модели.
• Автомобильные подогреватели: компактные, 1500 Вт.
• Кулинарные бойлеры для еды и напитков.

Промышленное применение:

• Нагрев воды и масла в резервуарах, электрокотлах.
• Пищевое производство (U-формы для жидкостей).
• Пресс-формы, где ТЭНы обеспечивают равномерный нагрев.
• Блочные системы: использование групп «скрепок» на фланце для высокой мощности в ТЭЦ.

Форма «скрепка» отлично подходит для прямого контактного нагрева, обеспечивая большую развертку в малом объеме.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж, обслуживание и безопасность ТЭНа формы «скрепка»

Для эффективной работы ТЭНа и обеспечения безопасности пользователей крайне важно правильно установить и обслуживать устройство. В этом разделе рассмотрим пошаговую инструкцию по установке, основные рекомендации по обслуживанию и меры предосторожности, которые помогут избежать неприятных ситуаций.

Установка ТЭНа: пошаговая инструкция

1. Отключение электропитания: Перед началом работ убедитесь, что устройство полностью обесточено.
2. Слив жидкости: Слейте всю жидкость из бака или устройства, где будет установлен ТЭН.
3. Удаление старого ТЭНа: Аккуратно отсоедините старый ТЭН, открутив фиксирующие штуцеры или фланцы.
4. Установка нового ТЭНа: Установите новый ТЭН, соблюдая межосевое расстояние 80 мм и используя резьбу G½» или шпильки M4 для крепления.
5. Подключение контактов: Подключите электрические контакты, обеспечив надежную изоляцию для безопасности (напряжение от 36 до 380 В).
6. Проверка герметичности: Убедитесь, что нет утечек, а затем заполните бак жидкостью и снова проверьте на герметичность.

Обслуживание ТЭНа

Регулярное обслуживание ТЭНа позволит увеличить его срок службы и поддерживать высокую эффективность работы. Рекомендуется выполнять следующие действия:

• Регулярная чистка: Применяйте средства для удаления накипи, особенно если вода в системе жесткая. Это предотвратит ухудшение теплопроводности и перегрев.
• Проверка контактных соединений: Периодически проверяйте контакты на наличие коррозии или ослабления. При необходимости подтяните или замените.
• Контроль за работой устройства: Следите за температурой и работоспособностью ТЭНа. Если возникают незнакомые звуки или перегрев, отключите устройство и проведите диагностику.

Меры безопасности

Установка и использование ТЭНа требуют строгого соблюдения мер безопасности для снижения рисков. Рекомендуется придерживаться следующих рекомендаций:

• Заземление: Обеспечьте надежное заземление устройства для предотвращения поражения электрическим током.
• Защита от сухого хода: Используйте защитные устройства, которые отключают ТЭН в случае недостатка жидкости в резервуаре.
• Использование качественных материалов: При установке применяйте только сертифицированные комплектующие и следите за состоянием трубок — коррозия может стать причиной утечек.

Рынок и покупка ТЭНа формы «скрепка»

На современном рынке ТЭНы формы «скрепка» представлены во множестве моделей и вариантов исполнения. Пользователи могут выбрать устройства с различными характеристиками в зависимости от своих нужд.

Где купить

ТЭНы доступны в крупных интернет-магазинах, таких как Wildberries и Ozon, а также специализированных магазинах электрооборудования. На платформах можно найти устройства мощностью от 1500 Вт и выше с рейтингами от 4.9 из 5, что говорит о высоком уровне удовлетворенности пользователей. Цены зависят от мощности и материала, например, нержавеющие модели могут быть дороже, но обеспечивают большую долговечность.

Производители

На российском рынке присутствуют несколько ключевых производителей, таких как «Мир Нагрева», «ТЭН22» и «Elten», которые предлагают широкий ассортимент изделий. Предпочтение стоит отдавать проверенным брендам, которые предоставляют гарантии на свою продукцию.

Интересные факты и нюансы

ТЭНы формы «скрепка» обладают множеством уникальных особенностей, которые делают их особенно привлекательными для использования. Например:

• Петли «скрепки» могут увеличивать мощность, позволяя достичь до 20 витков, что способствует более хорошему и равномерному нагреву.
• Создание пресс-форм с использованием этих нагревателей позволяет улучшить теплоизоляцию и эффективность производства.
• Эта форма ТЭНа является результатом 167 лет эволюции, начиная с 1859 года, когда была разработана первая модель.

Среди множества вариантов применения форма «скрепка» выделяется как наиболее эффективная и универсальная для контактного нагрева.

Заключительное замечание

ТЭНы формы «скрепка» предлагают высокую эффективность и надежность в самых разных областях применения, от бытового до промышленного использования. Правильный выбор, установка и регулярное обслуживание позволят максимально эффективно использовать их потенциал.
