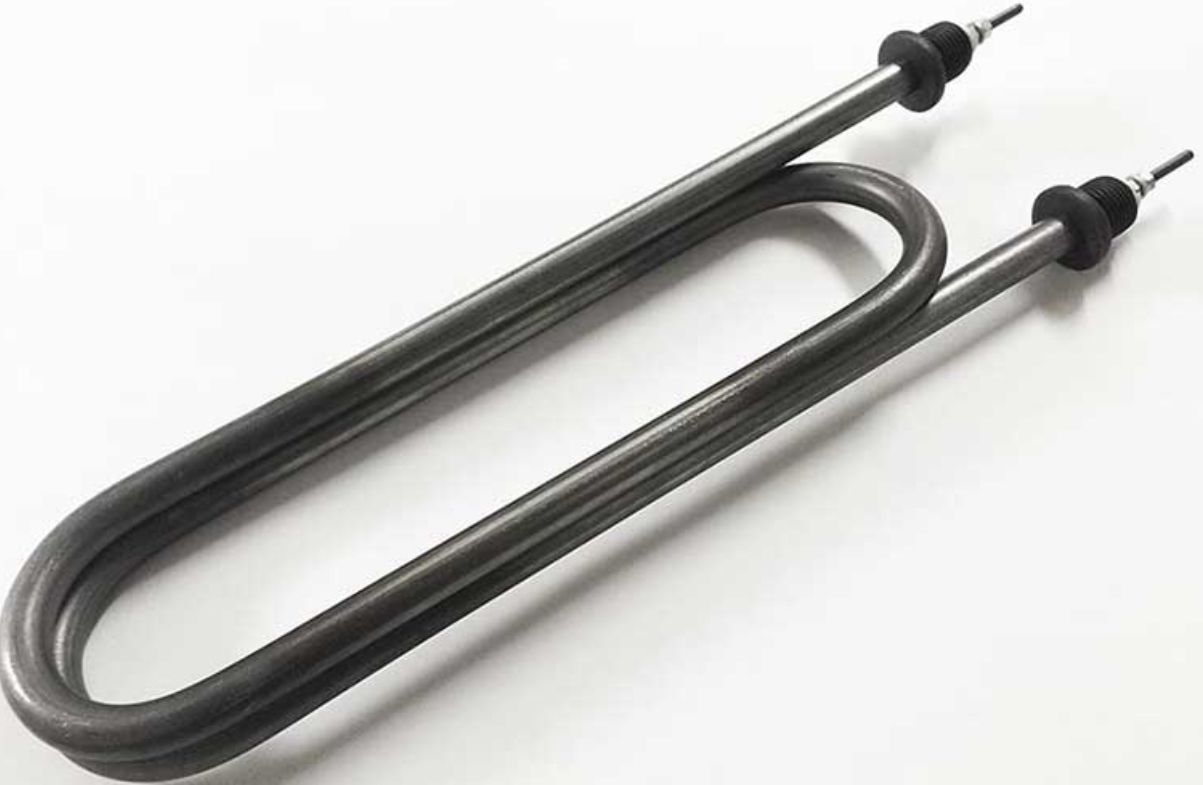

ТЭН-170 А 10/5,0 J 220 ф7 16х1,5

ТЭН-170 А 10/5,0 J 220 ф7 16х1,5 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Общие сведения и расшифровка обозначения

ТЭН-170 — длина электронагревателя в развернутом виде — примерно 170 мм.

А — означает длину контактного стержня в заделке (обычно обозначение стандарта ТУ).

10 — диаметр трубки ТЭНа в мм (10 мм).

5,0 — мощность электронагревателя в кВт, то есть 5 кВт.

J — код рабочей среды, как правило, обозначает нагрев воды или слабого раствора кислот (жидкость).

220 — номинальное напряжение питания, В (220 В).

ф7 — форма ТЭНа с типовым номером 7 (форма нагревателя, непосредственным образом влияющая на конструкцию и способ монтажа).

16х1,5 — резьба штуцера (штуцер с резьбой М16х1,5), через который ТЭН крепится к корпусу или прибору.

Пример объяснения формата обозначения совпадает с данными из ТУ и технических каталогов производителя: длина ТЭН, диаметр, мощность и среда нагрева, напряжение, форма и резьба.

Технические характеристики и материалы

• Длина нагревателя: 170 мм (развернутая длина).
• Диаметр трубки: 10 мм (устойчивый и долговечный размер).
• Мощность: 5 кВт — достаточно высокая для бытовых и промышленных электрокотлов и котельных.
• Номинальное напряжение: 220 В (обычное бытовое напряжение в сетях переменного тока).
• Рабочая среда: вода и растворы (среда J, подходит для нагрева жидкостей, в том числе водных растворов).
• Тип нагревателя: трубчатый электронагреватель (ТЭН), состоящий из металлической трубки с внутриразмещённым нагревательным элементом.
• Материал оболочки: нержавеющая или углеродистая сталь (в зависимости от заказчика и условий применения). В данном случае часто используется нержавеющая сталь, для повышения коррозионной стойкости, особенно при нагреве воды и растворов.

Особенности конструкции

• Форма ф7 — типовая форма с определёнными изгибами и длиной рабочей части, что облегчает монтаж и эффективный теплообмен.
• Штуцер М16х1,5 — крепёжный элемент из нержавеющей стали с резьбой для надёжной фиксации ТЭНа в корпусе котла, бойлера или другого оборудования.
• Контактный стержень длиной «А» — обеспечивает надёжное электрическое подключение и изоляцию.
• Наличие «холодной зоны» (как правило 40 мм) в ТЭНах этого типа, которая не нагревается, защищая электрические выводы от повреждений и повышая безопасность.
• Внутренний нагревательный элемент обычно выполнен из нихромовой спирали с изоляцией из оксида магния, что обеспечивает высокую надёжность и долгий срок службы.

Области применения

• В основном используется для комплектации электрокотлов, котельных установок и теплогенерирующих систем.
• Подходит для нагрева воды, технических растворов, а также слабых кислот, благодаря устойчивости к коррозии оболочки.
• Может работать в стационарных условиях с неподвижной или движущейся жидкостью и газовыми средами с достаточно высокой скоростью (6 м/с и более для воздуха).
• Часто применяется в бытовых водонагревателях, промышленных нагревателях и системах отопления.

Ключевые параметры и технические данные в табличном виде

Технические стандарты и документация

• Изготавливается согласно ТУ 3443-001-16801570-2000, регламентирующим размеры, электрические параметры, материалы и конструкции.
• Электронагреватель устойчив к длительному эксплуатации при соответствующих нагрузках.
• Возможна индивидуальная форма и адаптация по техническому заданию заказчика.

Рекомендации по эксплуатации

• Монтаж следует выполнять в условиях, исключающих механические повреждения и перегрузки.
• Для обеспечения длительного срока эксплуатации важно соблюдать режимы по мощности и напряжению, а также правильное подключение к сети.
• Регулярная проверка на отсутствие накипи и коррозии предохраняет от преждевременного выхода из строя.
• Использование изделий из нержавеющей стали увеличивает срок службы в агрессивных средах.

Дополнительная полезная информация

• Аналогичные ТЭНы с длиной 170 мм выпускаются с различными диаметрами от 6,25 до 13 мм, разной мощностью и формами, что даёт широкий выбор под разные нужды.
• Конструкции и мощность массивно варьируются: например, есть исполнения на 2,55 кВт, 3,15 кВт, 8,5 кВт, 10 кВт и более, напряжение бывает 127 В, 220 В, 380 В и выше.
• Важная характеристика — форма нагревателя (ф7), которая влияет на организацию теплоотдачи и удобство установки.
• Возможна поставка с дополнительными элементами: прокладки, гайки, штуцера из нержавеющей стали.

Таким образом, ТЭН-170 А 10/5,0 J 220 ф7 16х1,5 — это трубчатый электронагреватель длиной 170 мм, диаметром 10 мм, мощностью 5 кВт, предназначенный для нагрева воды и растворов при напряжении 220 В, с формой нагревателя №7 и резьбовым штуцером М16х1,5 для крепления. Его основное применение — электрокотлы и системы отопления, где требуется надёжность, коррозионная стойкость и эффективный нагрев.

В следующей части статьи будут рассмотрены технические особенности исполнения, принципы работы ТЭН, советы по выбору и эксплуатации, а также варианты замены в зависимости от рабочих условий.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Технические особенности исполнения ТЭН-170 А 10/5,0 J 220 ф7 16х1,5

Трубчатый электронагреватель ТЭН-170 А 10/5,0 J 220 ф7 16х1,5 обладает рядом технических особенностей, которые делают его идеальным выбором для различных систем отопления и нагрева. Основной элемент конструкции — это металлическая трубка, внутри которой размещён нагревательный элемент, обеспечивающий эффективный теплообмен.

Принципы работы ТЭН

Работа ТЭНа основана на принципе электрического сопротивления. При пропускании электрического тока через нагревательный элемент, который выполнен из нихрома, происходит выделение тепла. Это тепло передаётся через стенки трубки в рабочую среду, что позволяет эффективно нагревать жидкости. Важно отметить, что изоляция из оксида магния обеспечивает безопасность и долговечность работы устройства.

Советы по выбору ТЭН

При выборе ТЭНа следует учитывать несколько ключевых факторов:

• Мощность: Определите необходимую мощность в зависимости от объёма и типа нагреваемой жидкости.
• Материал оболочки: Для агрессивных сред рекомендуется использовать ТЭНы с оболочкой из нержавеющей стали.
• Форма и размер: Убедитесь, что форма нагревателя соответствует требованиям вашего оборудования.
• Напряжение: Убедитесь, что ТЭН соответствует напряжению вашей электросети.

Варианты замены и адаптации

В случае необходимости замены ТЭНа, важно учитывать совместимость с существующим оборудованием. ТЭН-170 может быть заменён аналогичными моделями с различными характеристиками, такими как:

• Разные диаметры трубок (например, 6,25 мм, 8 мм и 13 мм).
• Разные мощности (от 2,55 кВт до 10 кВт и более).
• Различные формы и типы резьбы для крепления.

При выборе замены рекомендуется обращаться к технической документации и консультироваться с производителем, чтобы избежать проблем с установкой и эксплуатацией.

Преимущества использования ТЭН-170 А 10/5,0 J 220 ф7 16х1,5

Использование данного ТЭНа имеет ряд преимуществ:

• Высокая эффективность: Быстрый нагрев и высокая теплоотдача.
• Долговечность: Устойчивость к коррозии и механическим повреждениям благодаря качественным материалам.
• Универсальность: Подходит для различных систем отопления и нагрева.
• Легкость в установке: Типовая форма и стандартные размеры облегчают монтаж.

Заключение

ТЭН-170 А 10/5,0 J 220 ф7 16х1,5 представляет собой надёжное и эффективное решение для нагрева воды и растворов в различных системах. Его конструктивные особенности и высокие технические характеристики делают его идеальным выбором для бытовых и промышленных нужд. Для получения дополнительной информации о других моделях и их характеристиках, вы можете ознакомиться с каталогами продукции Завода ТЭН №1.
