Конструкция и типы плоских нагревателей
Литой медный нагреватель
Изготавливается по индивидуальному заказу, например, эндоустановленный медный элемент (ЭНПлМд 200×200;1×220;8) — это плоская плита размером 200×200 мм, мощностью 1 кВт, рабочее напряжение 220 В, токоотвод через двухконтактный разъём. Возможна адаптация под отверстия и вырезы для точного соответствия форме поверхности. Медь обеспечивает высокую теплопроводность и равномерность нагрева.
Силиконовые плоские нагреватели
Выполняются в виде гибких пластин разных размеров и мощности, например, 1000 Вт при 220 В и размерах 500×250 мм, с термоограничителем на 140°С. Они гибкие, легко адаптируются к различным формам поверхностей, могут иметь самоклеящийся слой, встроенную или выносную термопару, терморегулятор. Максимальная рабочая температура обычно до 140–180°С, удельная мощность — до 5 Вт/см².

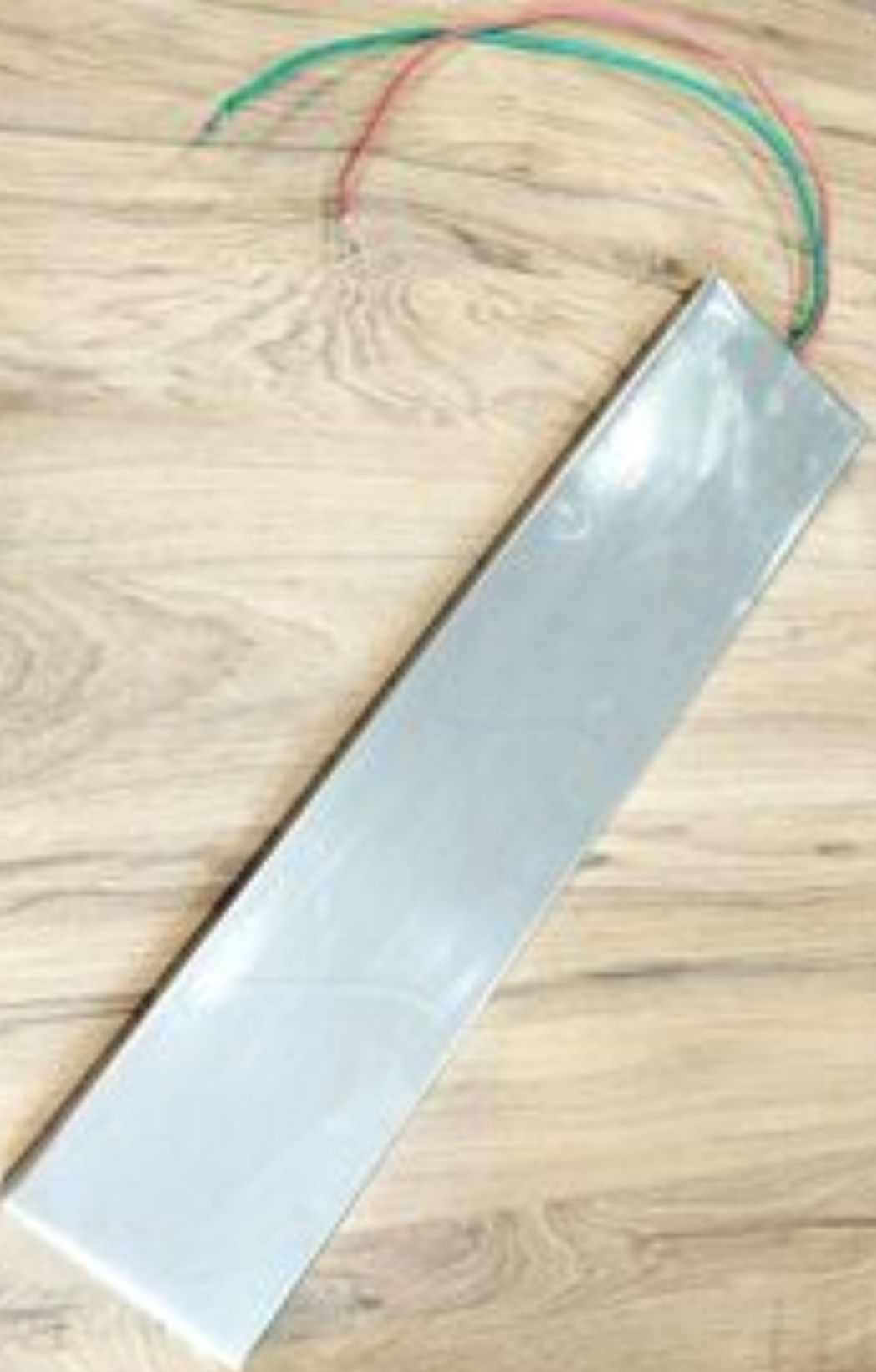

Алюминиевые плоские нагреватели
Применяются, как правило, для промышленного оборудования. Основное отличие — повышенная рабочая температура (до 300°С), но требуют строгого соблюдения монтажа и использования термостойких проводов. Максимальная нагрузка на поверхность — не более 3,5 Вт/см².
Технические характеристики и расчёты
| Характеристика | Медный литой | Силиконовый | Алюминиевый |
|---|---|---|---|
| Материал | Медь | Силикон | Алюминий |
| Мощность | 1000 Вт | 1000 Вт | По заказу, до 1 кВт |
| Напряжение | 220 В | 220 В | По заказу, 220 В |
| Размеры | 200×200 мм | 500×250 мм | По заказу |
| Макс. температура | — | 140°С (с термоограничителем) | 300°С |
| Тип подключения | Двухконтактный разъём | Провод | Стандартные выводы |
| Особенности | Жёсткая конструкция, индивидуальное производство | Гибкий, самоклеящийся, с термодатчиком | Жёсткая конструкция, промышленное применение |
Принцип работы
Плоские нагреватели работают по резистивному принципу: при прохождении электрического тока через проводник с высоким сопротивлением (нихром, фехраль и др.) выделяется тепло, которое передаётся на поверхность через медную, алюминиевую или силиконовую оболочку. В силиконовых моделях между слоями изоляции расположены нагревательные элементы, что обеспечивает равномерный нагрев по всей площади.
Области применения
- Промышленность: нагрев форм, прессов, сушильных камер, технологического оборудования.
- Быт: обогрев лёгких конструкций, поддержание температуры в инкубаторах, сушилках, теплицах.
- Электроника: тестирование и нагрев печатных плат, компонентов.
- Пищевая промышленность: нагрев ёмкостей, поддержание температуры готовой продукции.
Сравнение типов плоских нагревателей
| Критерий | Медный литой | Силиконовый | Алюминиевый |
|---|---|---|---|
| Гибкость | Жёсткая | Гибкая | Жёсткая |
| Рабочая температура | — | до 140°С | до 300°С |
| Применение | Бытовое и промышленное | Бытовое и специализированное | Промышленное |
Для более детального изучения плоских нагревателей и их применения, вы можете ознакомиться с дополнительными материалами на нашем сайте.
Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:
Преимущества и недостатки плоских нагревателей
Преимущества
- Эффективность: Плоские нагреватели обеспечивают равномерный нагрев, что позволяет минимизировать потери энергии и повысить КПД.
- Компактность: Их плоская форма позволяет экономить пространство, что особенно важно в ограниченных условиях.
- Гибкость в применении: Разнообразие материалов и конструкций позволяет использовать плоские нагреватели в различных областях, от бытовых до промышленных.
- Простота установки: Большинство моделей легко монтируются и подключаются, что упрощает процесс их интеграции в существующие системы.
Недостатки
- Ограниченная температура: Некоторые модели, особенно силиконовые, имеют ограничения по максимальной рабочей температуре, что может быть недостатком в определённых условиях.
- Чувствительность к механическим повреждениям: Гибкие нагреватели могут быть подвержены повреждениям при неправильной установке или эксплуатации.
- Необходимость в терморегуляторах: Для поддержания оптимальной температуры может потребоваться дополнительное оборудование, что увеличивает общие затраты.
Выбор плоского нагревателя
При выборе плоского нагревателя необходимо учитывать несколько факторов:
- Цель использования: Определите, для каких задач будет использоваться нагреватель — для обогрева, сушки или поддержания температуры.
- Материал: Выбор между медью, алюминием и силиконовыми материалами зависит от требований к теплопроводности и рабочей температуре.
- Размеры и мощность: Убедитесь, что размеры нагревателя соответствуют вашим требованиям, а мощность достаточна для выполнения поставленных задач.
- Условия эксплуатации: Оцените, в каких условиях будет работать нагреватель, чтобы выбрать подходящую модель с необходимыми характеристиками.
Монтаж и эксплуатация плоских нагревателей
Правильный монтаж и эксплуатация плоских нагревателей играют ключевую роль в их эффективности и долговечности. Рекомендуется следовать следующим рекомендациям:
- Подготовка поверхности: Убедитесь, что поверхность, на которую будет установлен нагреватель, чистая и ровная.
- Использование термостойких материалов: При монтаже алюминиевых нагревателей используйте термостойкие провода и крепежи.
- Регулярная проверка: Периодически проверяйте состояние нагревателя и его подключения, чтобы избежать перегрева и других проблем.
Заключение
Плоские нагреватели мощностью 1 кВт на напряжение 220 В представляют собой универсальное решение для различных задач. Их разнообразие и эффективность делают их идеальными для применения в самых разных областях. Важно учитывать все аспекты выбора, монтажа и эксплуатации, чтобы обеспечить надежную и безопасную работу нагревательных элементов.
