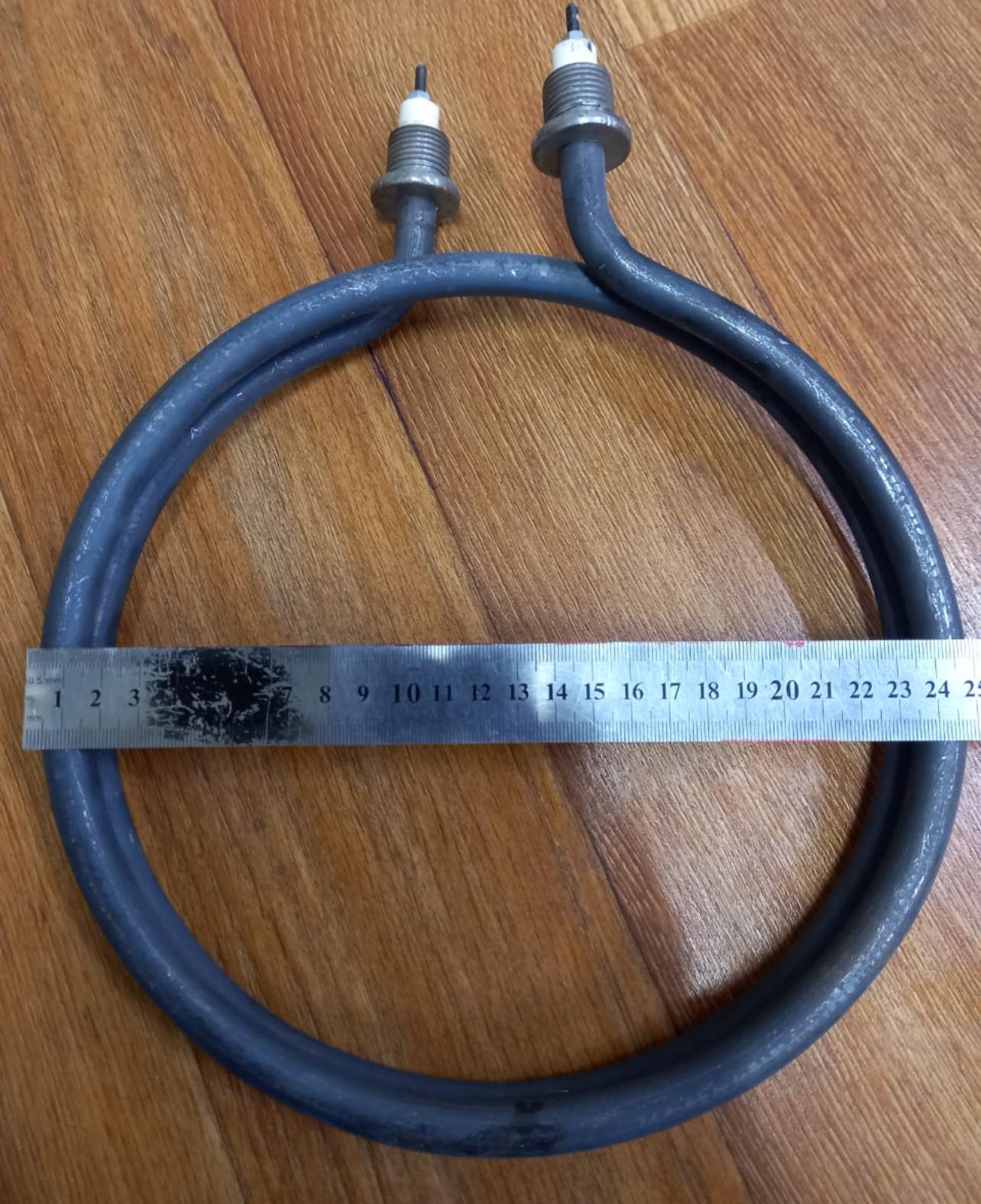

ТЭН 154А 13/2,7-О-220-Ф.СФО 40 для тепловой пушки СФО 40.
ТЭН 154А 13/2,7-О-220-Ф.СФО 40 для тепловой пушки СФО 40.
Расшифровка маркировки ТЭН 154А 13/2,7-О-220-Ф.СФО 40
Маркировка ТЭНов следует стандартной российской системе, где каждый символ несет точную информацию о конструкции и параметрах. Для данной модели:
| Символ | Значение | Описание |
|---|---|---|
| 154 | Развернутая длина | 154 см (1540 мм) — общая длина трубки в разложенном виде, определяет площадь нагрева. |
| А | Тип корпуса | A — стандартный типоразмер для воздушных оребренных ТЭНов. |
| 13 | Диаметр трубки | 13 мм — универсальный размер для обдуваемых нагревателей воздуха, обеспечивает оптимальный теплообмен. |
| /2,7 | Мощность | 2,7 кВт — номинальная тепловая мощность при рабочем напряжении. |
| -О | Материал трубки | «О» — углеродистая сталь, подходит для сухого обдуваемого воздуха, устойчива к высоким температурам (до 600–800°C). |
| -220 | Напряжение | 220 В — однофазное питание, стандарт для бытовых и промышленных сетей. |
| -Ф | Форма/крепление | Ф — фланцевое или штуцерное крепление (возможно, фланец диаметром 33 мм или резьба ½ дюйма), обеспечивает надежный монтаж в корпусе пушки. |
| .СФО 40 | Спецификация | Адаптация под тепловую пушку СФО-40 — указывает на совместимость с моделью, где ТЭНы работают в обдуве. |
Эта расшифровка основана на аналогичных моделях, где параметры идентичны по структуре. По желанию производителя характеристики могут корректироваться под заказ, включая длину оребрения или радиус изгиба.
Технические характеристики ТЭНа
Ключевые параметры ориентированы на воздушный обдув (>6 м/с), что идеально для тепловых пушек:
| Параметр | Значение | Примечание |
|---|---|---|
| Мощность | 2,7 кВт | Средняя для ступенчатого нагрева; в СФО-40 суммарно до 40 кВт от 12 ТЭНов. |
| Напряжение | 220 В | Однофазный; в трехфазной СФО-40 (380 В) ТЭНы группируются по фазам. |
| Диаметр трубки | 13 мм | Стандарт; внешний диаметр с оребрением Do=33 мм. |
| Длина развернутая | 154 см | L=154 см, длина оребрения ~140–146 см. |
| Материал | Углеродистая сталь | Для обдуваемого воздуха; альтернативы — нержавейка или медь для агрессивных сред. |
| Радиус гиба | ~30–33 мм | Обеспечивает компактность в корпусе пушки. |
| Форма | U-образная | Компактный монтаж, штуцер Ш½ или фланец для фиксации. |
| Среда работы | Обдуваемый воздух | Скорость >6 м/с; температура до 70°C в корпусе. |
| Крепление | Фланец/штуцер | Диаметр фланца 33 мм, резьба М5/½ для подключения. |
ТЭН рассчитан на номинальный ток ~12,3 А (P=U/I), с изоляцией из оксида магния и нихромовой нитью внутри. В СФО-40 такие ТЭНы дают ступени 20/40 кВт.
Тепловая пушка СФО-40: Конструкция и роль ТЭНа
СФО-40 — промышленный электрокалорифер мощностью 40 кВт, предназначенный для обогрева помещений до 400–1000 м² (склады, мастерские, сушка после отделки). Количество ТЭНов варьируется от 12 до 15 штук в зависимости от модификации, включая аналоги 154А 13/2,7 или 2,0–2,75 кВт.
| Параметр | Значение | Источник |
|---|---|---|
| Мощность | 40 кВт (20/40) | Производитель Урал-Микма-Терм. |
| Напряжение | 380 В, 3 фазы, 50 Гц | Урал-Микма-Терм. |
| Производительность воздуха | 2900 м³/ч | Урал-Микма-Терм. |
| Габариты | 705×560×670 мм (или 580×900×900) | Урал-Микма-Терм. |
| Масса | 40–55 кг | Урал-Микма-Терм. |
| Угол наклона | Регулируемый | Урал-Микма-Терм. |
Устройство пушки включает цилиндрический корпус с ТЭНами, вентилятором (крыльчатка), терморегулятором и защиту от перегрева. Воздух проходит через ТЭНы, нагреваясь до 60°C.
Применение и эффективность в СФО-40
ТЭН 154А 13/2,7 идеален для СФО-40 благодаря оребрению, увеличивающему площадь теплообмена и обеспечивающему эффективный обогрев. Область использования включает:
- Обогрев складов, мастерских, торговых павильонов.
- Сушка строительных помещений, лакокрасочных покрытий.
- Воздушно-тепловые завесы, технологический нагрев.
- Работа под надзором в умеренном/холодном климате.
Критерии выбора ТЭНа для пушки:
- Соответствие мощности (2,7 кВт на элемент для баланса 40 кВт).
- Обдув >6 м/с для предотвращения локального перегрева.
- Материал «О» для сухого воздуха; избегать влаги.
- Длина 154 см подходит для корпуса 670–900 мм.
Сравнение с аналогами
| Модель ТЭНа | Мощность, кВт | Длина, см | Диаметр, мм | Цена, руб (прим.) | Применение |
|---|---|---|---|---|---|
| 154А 13/2,7-О-220 | 2,7 | 154 | 13 | ~500–700 | СФО-40, обдув |
| ТЭНР 54А 13/2,0 | 2,0 | 54 | 13 | 425 | Воздушный обдув |
| 100А 13/2,0 | 2,0 | 100 | 13 | 407 | Аналогичный |
| 145А13/2,2 | 2,2 | 145 | 13 | — | U-образный |
| 85А13/2,75 | 2,75 | 85 | 13 | 855 | Оребренный |
Преимущества 2,7 кВт версии заключается в повышенной плотности мощности, что делает её более эффективной для интенсивного нагрева.
Установка, монтаж и обслуживание
Пошаговая инструкция по замене ТЭНа в СФО-40:
- Подготовка: Отключить питание, остудить пушку.
- Доступ: Снять крышку корпуса, отключить провода.
- Извлечение: Открутить фланец/штуцер, вытащить ТЭН.
- Установка нового: Проверить уплотнители, вставить новый ТЭН.
- Подключение: Соединить по схеме «Y».
- Проверка: Включить сначала вентилятор, затем нагрев.
Инструменты: Ключи, отвертки, мультиметр, термопаста для контактов.
Безопасность: Работать в СИЗ, избегать касания горячих частей.
Типичные проблемы: Перегрев из-за загрязнения, обрыв нити — требуется замена.
Срок службы: 5000–10000 ч при правильном обдуве.
Преимущества и недостатки
Плюсы:
- Высокая эффективность в обдуве
- Доступная цена и отечественное производство
- Совместимость с СФО-40
- Компактные размеры
Минусы:
- Чувствительность углеродистой стали к коррозии
- Однофазное питание требует группировки
- Отсутствие встроенной защиты
Производители, цены и доступность
Производители: Заводы ТЭК, Урал-Микма-Терм и другие.
Цены: В диапазоне 407–855 руб в зависимости от мощности.
Поставщики: my-teplo.ru, u-m-t.ru, promsnabob.ru; доступность по регионам.
Аналоги: ТЭНР и другие модели для пушек.
Эта информация собрана из различных источников, что позволяет глубже понять роль ТЭНа в тепловой пушке СФО-40 и его важность для равномерного нагрева. Чем больше знаний, тем легче выбрать оптимальный элемент для вашего оборудования.
Подготовка к дальнейшему изучению
В следующей части статьи мы детально рассмотрим процесс установки и обслуживания ТЭНа в тепловой пушке СФО-40, обеспечивая читателям полезные рекомендации и советы для эффективного использования данного устройства.
Установка и монтаж ТЭНа 154А 13/2,7-О-220-Ф.СФО 40
Процесс установки и замены ТЭНа в тепловой пушке СФО-40 требует особого внимания к деталям и аккуратности. Правильный монтаж обеспечит долговечность работы устройства и его эффективность. Вот пошаговая инструкция для установки ТЭНа:
- Подготовка рабочей зоны: Перед началом необходимо отключить питание от устройства и дать ему остыть — необходимо подождать около 30 минут после отключения.
- Доступ к ТЭНу: Снимите крышку корпуса теплонасоса, используя отвертку. Затем отсоедините провода от клемм (М5/М6), чтобы обеспечить доступ к ТЭНу.
- Извлечение старого ТЭНа: Открутите фланец или штуцер, в зависимости от конструкции, и аккуратно извлеките старый ТЭН из корпуса.
- Установка нового ТЭНа: Проверьте целостность уплотнителей и вставьте новый ТЭН в подходящее место. Обратите внимание на радиус гиба трубки — он не должен быть менее 30 мм.
- Подключение: Соедините провода согласно схемам подключения, особенностью которых является распределение рН (фаз) для трехфазной системы, если это требуется.
- Проверка работоспособности: Включите вентилятор, после чего включите нагрев ТЭНа. Обязательно следите за температурным режимом, которая не должна превышать 70°C.
Используемые инструменты: для работы вам потребуется набор ключей, отвертки, мультиметр для проверки электрических параметров, а также термопаста для надежного соединения контактов.
Меры безопасности: Работать в защитных перчатках и очках, избегая касания горячих частей установки, а также предотвращая использование устройства во влажной среде.
Обслуживание ТЭНа
Правильное обслуживание ТЭНа поможет продлить срок его эксплуатации. Рассмотрим основные рекомендации:
- Регулярная чистка: Осуществляйте чистку оребрений каждые 500 часов работы. Накопление пыли и грязи может вызвать перегрев и снизить эффективность нагрева.
- Контроль термостойкости: Периодически проверяйте работоспособность термисторов и температурных регуляторов, чтобы избежать перегрева устройства.
- Проверка соединений: Обеспечьте стабильное соединение всех электрических контактов. Коррозия или ослабление может привести к сбоям в работе.
- Настройка вентиляции: Убедитесь, что вентиляционные отверстия не заблокированы, это предотвращает локальные перегревы и увеличивает срок службы.
Типичные проблемы и их решение
При эксплуатации ТЭНа могут возникнуть следующие проблемы:
- Перегрев: Часто бывает вызван накоплением пыли. В такой ситуации необходимо проводить регулярную очистку и проверять температуру нагрева воздуха.
- Обрыв нити: Если наблюдается резкое снижение мощности, возможно, произошел обрыв нити. Решение: замените ТЭН на новый.
- Проблемы с подключением: Если ТЭН не работает вообще, проверьте все соединения и наличие напряжения на входе.
Технические рекомендации
Для достижения наилучших результатов в работе с ТЭНом 154А 13/2,7-О-220-Ф.СФО 40, следует учитывать некоторые рекомендации:
- Оптимальная скорость воздушного потока: Обеспечьте скорость обдува воздуха более 6 м/с для максимальной эффективности нагрева.
- Контроль температуры: Установите термостат для автоматического отключения в случае перегрева.
- Избегайте повышенной влажности: Углеродистая сталь, используемая в конструкции, может корродировать в условиях повышенной влажности, поэтому стоит рассмотреть покупку нержавеющего аналога для влажных помещений.
Заключительные замечания и советы
При правильной установке и регулярном обслуживании ТЭН 154А 13/2,7-О-220-Ф.СФО 40 станет надежным и эффективным элементом системы обогрева. Для долгосрочной эксплуатации рекомендуется следить за состоянием устройства и соблюдать меры предосторожности. В следующем разделе мы перейдем к анализу альтернативных решений и технологий, которые могут повысить эффективность тепловых пушек в различных условиях эксплуатации.
