ТЭН 152 D13/1.5 Т 220 Ф-ЭСКИЗ ШЦ G1/2: Полный гид по выбору и установке для вашего оборудования

1. Расшифровка обозначения и технические характеристики

• 152 — условный тип или серия ТЭНа.
• D13 — внешний диаметр трубки 13 мм (стандартные размеры ТЭНов: 8, 10, 12, 13, 16 мм и более).
• 1.5 — мощность нагревателя в киловаттах (1500 Вт), что обеспечивает быстрый нагрев и подходит для устройств средней мощности.
• Т 220 — номинальное напряжение питания 220 В переменного тока (стандарт для бытового и легкопромышленного оборудования).

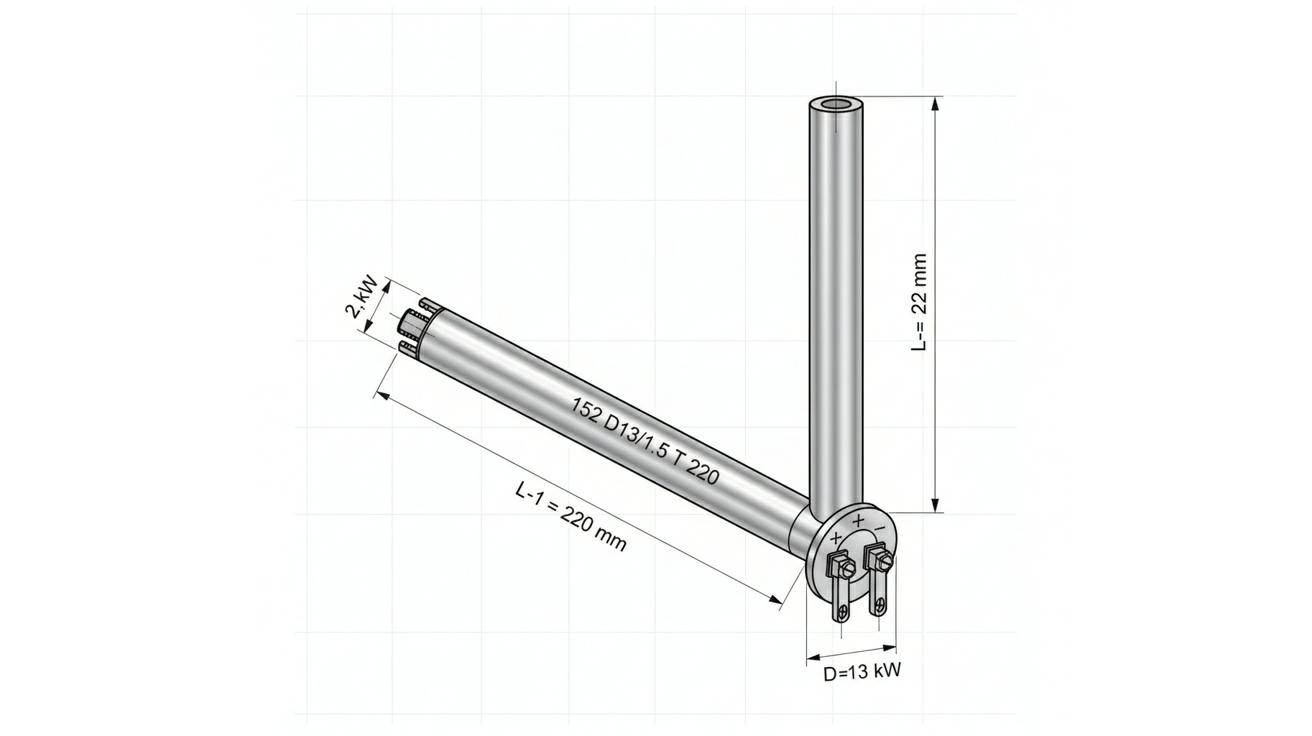

• Ф-ЭСКИЗ — означает, что имеется фланец и эскиз (схематическое изображение, чертеж) для понимания размеров и монтажа.
• ШЦ — вероятно, обозначает форму или конструкцию нагревателя (например, «шнур с центром» или тип исполнения, в зависимости от производителя или технической документации).
• G1/2 — резьбовое соединение с наружной резьбой стандарта G 1/2 дюйма, широко используемое для подключения к бойлерам, водонагревателям и другим устройствам.

2. Основные технические параметры

3. Применение

• Водонагреватели: Один из типичных вариантов — нагрев воды в бойлерах, водонагревателях бытового и промышленного назначения.
• Конфорки и плиты: Внутренние ТЭНы для конфорок мощностью около 1350-1500 Вт (пример из моделей RADA — 1350 Вт, 220 В).
• Воздушные системы нагрева: Для нагрева воздуха в промышленных фильтрах, сушилках (возможна длина и форма под заказ).
• Промышленные и бытовые установки: Гарантируют надежную работу при соблюдении монтажных и электрических требований.

4. Критерии выбора ТЭНа 152 D13/1.5 Т 220 Ф-ЭСКИЗ ШЦ G1/2

• Мощность и напряжение: Выбор осуществляется в зависимости от электрической сети и нужной тепловой мощности. 1.5 кВт подходит для нагрева объемов до 50-100 литров воды или нагрева воздуха средних параметров.
• Диаметр и длина трубки: Должны соответствовать месту установки; диаметр 13 мм обеспечивает хорошую теплоотдачу и механическую прочность.
• Материал трубы: Нержавеющая сталь предпочтительна при эксплуатации с питьевой водой или агрессивными средами для предотвращения коррозии.
• Тип подключения: Резьба G1/2 обеспечивает простое и надежное подключение к стандартным фланцевым узлам водонагревателей.
• Форма и монтаж: Эскиз и фланец помогают определить точный способ крепления и местоположение в оборудовании.

5. Установка и подключение

Необходимые инструменты и материалы:

• Гаечные ключи (для работы с резьбовыми соединениями)
• Уплотнительные материалы (фторопластовая лента, герметики)
• Мультиметр (для проверки электросопротивления и целостности)
• Клеммники или специальные разъемы для подключения к электропитанию

Пошаговая инструкция:

1. Выключить оборудование и отключить питание.
2. Слить или освободить оборудование от рабочего вещества (вода, воздух).
3. Отвинтить старый ТЭН (если установлен) с помощью ключа, соблюдая осторожность, чтобы не повредить резьбу.
4. Очистить и проверить монтажное место, убедиться в отсутствии загрязнений и повреждений.
5. Намотать уплотнительную ленту на резьбу нового ТЭНа.
6. Аккуратно вкрутить ТЭН с резьбой G1/2, не перетягивая для предотвращения деформации.
7. Подключить электрические контакты, проверить совпадение напряжения и мощности.
8. Проверить изоляцию и исправность с помощью мультиметра.
9. Включить питание и наблюдать за работой ТЭНа, проверять нагрев и отсутствие утечек.

Техника безопасности:

• Обязательно отключать электропитание перед работой.
• Использовать индивидуальные средства защиты (перчатки, диэлектрические коврики).
• Не допускать попадания воды на электрические соединения.
• Проверять правильность подключения и отсутствие коротких замыканий.

6. Советы по эксплуатации и совместимость

• Для водонагревателей: Рекомендуется использование моделей с термозащитой и температурным регулятором, чтобы избежать перегрева.
• Совместимость: ТЭН 152 D13/1.5 Т 220 Ф-ЭСКИЗ ШЦ G1/2 подходит для монтажа в устройства с гнездом G1/2 — бойлеры, плиты, промышленные нагреватели.
• Проверяйте маркировки производителя для подтверждения соответствия.
• При замене обращайте внимание на мощность и размеры старого ТЭНа, чтобы избежать несоответствия.

7. Дополнительные сведения

• Производители ТЭНов часто предоставляют фланцы и эскизы для облегчения монтажа.
• Возможна индивидуальная доработка размеров, мощности и формы (например, разработка спирали, витков — как в моделях воздушных ТЭНов).
• На рынке доступны ТЭНы с различными видами нагревательного спираля и термозащитой.
• В зависимости от условий эксплуатации рекомендуется использовать ТЭНы из нержавеющей стали, инколоя, меди или титана.
• Стандарт резьбы G1/2 обеспечивает универсальность и совместимость с широким спектром оборудования.

8. Пример технической спецификации для ТЭНа 152 D13/1.5 Т 220 Ф-ЭСКИЗ ШЦ G1/2

Теперь, имея представление о характеристиках, применении и установке ТЭНа 152 D13/1.5 Т 220 Ф-ЭСКИЗ ШЦ G1/2, стоит более подробно рассмотреть его спецификации, а также обсудить возможные проблемы и решения, возникающие в процессе эксплуатации.

9. Возможные проблемы и их решения

При эксплуатации ТЭНа 152 D13/1.5 Т 220 Ф-ЭСКИЗ ШЦ G1/2 могут возникнуть различные проблемы, которые потребуют внимания и быстрых мер. Ниже приведены наиболее распространенные неисправности и рекомендации по их устранению.

9.1. Недостаточный или отсутствующий нагрев

• Проблема: Нагреватель не создает нужной температуры или вовсе не нагревает.
• Возможные причины:
  • Неправильное подключение к электросети.
  • Сбои в подаче электроэнергии.
  • Повреждения самого ТЭНа (перегоревшие спирали).
• Решения:
  • Проверить правильность подключения и состояние электрической сети.
  • Использовать мультиметр для диагностики целостности ТЭНа.
  • Если необходимо, заменить поврежденный элемент.

9.2. Утечка воды

• Проблема: Наличие воды вокруг места установки ТЭНа.
• Возможные причины:
  • Необходимо проверить фланцевые соединения на герметичность.
  • Износ уплотнительных элементов.
• Решения:
  • Затянуть соединения и убедиться в отсутствии щелей.
  • При необходимости заменить уплотнительные детали.

9.3. Пониженная эффективность и быстрое потребление ресурсов

• Проблема: Невозможность поддерживать стабильную температуру или слишком долгое время нагрева.
• Возможные причины:
  • Отложение накипи на нагревательных элементах из-за качества используемой воды.
  • Неправильное изоляционное покрытие устройства.
• Решения:
  • Регулярная чистка ТЭНа от накипи с использованием специальных средств.
  • Проверить и при необходимости улучшить изоляцию устройства.

10. Уход и профилактика

Правильный уход и регулярная профилактика помогут увеличить срок службы ТЭНа и предотвратить большинство потенциальных проблем.

10.1. Регулярная проверка

Рекомендуется проводить периодические инспекции всех соединений и креплений, а также физикохимические проверки состояния воды, в частности, на содержание жесткости, что может привести к образованию накипи.

10.2. Очистка от накипи

Использование средств для удаления накипи и регулярная очистка внутренней части бойлера или системы нагрева поможет поддерживать эффективность оборудования.

10.3. Профилактическое обслуживание

Раз в год следует производить профилактическое обслуживание, в ходе которого:

• Замените износившиеся детали, такие как уплотнительные элементы.
• Проверьте электрическую цепь и целостность ТЭНа.
• Обновите изоляцию, если она изнашивается.

11. Обзор аналогов и альтернатив

Если по каким-либо причинам ТЭН 152 D13/1.5 Т 220 Ф-ЭСКИЗ ШЦ G1/2 не отвечает вашим требованиям, то на рынке представлены аналогичные устройства, которые могут быть вариантом замены:

Сравнение характеристик альтернативных моделей с основными аспектами, которые были рассмотрены ранее, поможет в выборе наилучшего решения для вашего последствия.

12. Заключительные рекомендации

При выборе и установке ТЭНа 152 D13/1.5 Т 220 Ф-ЭСКИЗ ШЦ G1/2 рекомендуется учитывать индивидуальные особенности вашего оборудования и режимов эксплуатации. Также важно постоянно следить за состоянием нагревательного элемента и проводить необходимые профилактические работы. Применение этих рекомендаций позволит обеспечить длительное и эффективное функционирование вашего ТЭНа, а также максимальную безопасность в процессе его использования.
