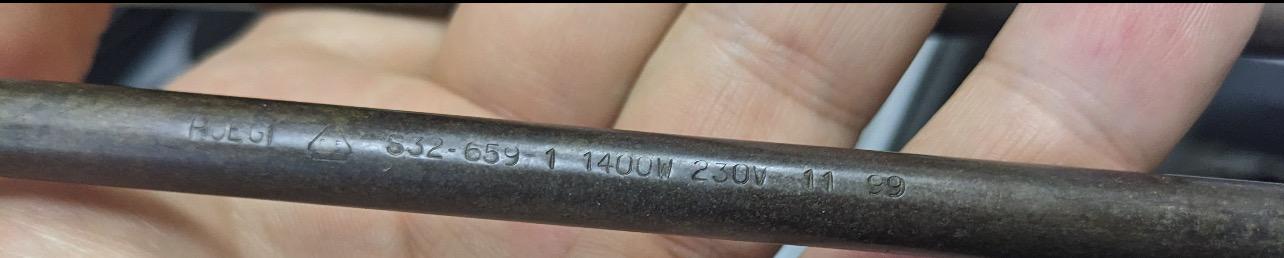

Тэн 1,4кВm, 230B. Материал: нержавеющая сталь. Используется для нагрева воздушной среды и получения пара с помощью распыления на блок с Тэнами воды

ТЭН 1,4 кВт, 230 В из нержавеющей стали: конструкция, применение для нагрева воздуха и пара, особенности эксплуатации

Трубчатый электронагреватель (ТЭН) мощностью 1,4 кВт при напряжении 230 В из нержавеющей стали представляет собой специализированное инженерное решение, оптимизированное для эффективного нагрева воздушной среды и генерации пара. Данный тип ТЭНа, в отличие от погружных аналогов, предназначен для систем, где требуется косвенный теплообмен, исключающий прямой контакт нагревательного элемента с жидкой средой. Это устройство отличает сочетание компактности, высокой коррозионной стойкости и стабильной эффективности в условиях контролируемой температуры, что делает его востребованным в различных промышленных и коммерческих приложениях.

Особое внимание уделяется материалу исполнения – нержавеющей стали (как правило, марки AISI 316L или её функциональных аналогов). Выбор этого материала обусловлен необходимостью обеспечить долговечность и надежность эксплуатации в агрессивных средах, включая влажный воздух и паровоздушные смеси. Нержавеющая сталь минимизирует риски коррозии, образования накипи и деградации материала, что критично для поддержания стабильных рабочих характеристик и снижения операционных затрат. Конфигурация таких ТЭНов чаще всего предполагает блочное исполнение с фланцевым или резьбовым креплением, что обеспечивает унификацию и простоту интеграции в существующие или проектируемые вентиляционные системы, промышленные парогенераторы, сушильные камеры и аналогичное оборудование.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электронагреватель): Устройство для преобразования электрической энергии в тепловую посредством нагревательной спирали, помещенной в металлическую оболочку и изолированной диэлектриком.
• AISI 316L: Низкоуглеродистая версия аустенитной нержавеющей стали, отличающаяся повышенной коррозионной стойкостью, особенно в хлоридсодержащих средах и при высоких температурах. Буква «L» (Low Carbon) указывает на низкое содержание углерода, что улучшает свариваемость и снижает риск межкристаллитной коррозии.
• Магнезия (MgO, перклаз): Оксид магния высокой чистоты, используемый в ТЭНах в качестве электрического изолятора и теплопроводящего заполнителя. Обеспечивает эффективный отвод тепла от спирали к оболочке и высокую электрическую прочность.
• Нихромовая/Фехралевая спираль: Резистивный нагревательный элемент, расположенный внутри ТЭНа. Нихром (сплав никеля и хрома) и фехраль (сплав железа, хрома и алюминия) обладают высоким удельным электрическим сопротивлением и жаростойкостью.
• КПД (Коэффициент Полезного Действия): Отношение полезной мощности (например, тепловой) к потребляемой (электрической). Для парогенерации эффективность ТЭНа может достигать 90%.
• Расчет сопротивления: Определение электрического сопротивления нагревательного элемента по закону Ома и закону Джоуля-Ленца (R = U²/P), где U — напряжение, P — мощность. Служит для контроля целостности спирали и предотвращения коротких замыканий (КЗ) или обрывов.
• Фланец: Соединительный элемент, обеспечивающий герметичное и надежное крепление блока ТЭНов к корпусу оборудования (например, к стенке парогенератора или воздуховода).
• Анод: Дополнительный элемент (часто из магния или цинка) в некоторых конструкциях ТЭНов, служащий для электрохимической защиты от коррозии, жертвуя собой.
• УЗО (Устройство Защитного Отключения): Электрозащитное устройство, предназначенное для автоматического отключения электропитания при превышении дифференциального тока (тока утечки) заданного значения, предотвращая поражение человека электрическим током и возгорания.
• Термостат/Терморегулятор: Прибор для поддержания заданной температуры путем автоматического включения/выключения нагревательного элемента. NC (Normaly Closed) означает нормально замкнутый контакт, который размыкается при достижении пороговой температуры.
• Форсунка: Устройство для распыления жидкости (в данном контексте — воды) на горячие ТЭНы с целью мгновенной парогенерации. Характеризуется диаметром сопла и давлением распыла.

Технические характеристики и конструктивные особенности

ТЭНы мощностью 1,4 кВт при напряжении 230 В относятся к классу универсальных нагревательных элементов, которые нашли широкое применение в оборудовании, требующем точного контроля температуры и возможности оперативной генерации пара. Эти параметры близки к распространённым моделям мощностью 1,3–1,5 кВт, предлагаемым ведущими производителями, с типовыми размерами нагревательных трубок в диапазоне 8–13 мм и общей длиной элемента 220–300 мм.

Важным аспектом является расчетное сопротивление нагревательного элемента. Для ТЭНа с заявленными характеристиками 1,4 кВт / 230 В, сопротивление нихромовой или фехралевой спирали составляет приблизительно:

\( R = \frac{U^2}{P} = \frac{230^2}{1400} \approx 37,7 \) Ом

Отраслевые нормы для подобных ТЭНов варьируются в пределах 20–50 Ом. Отклонение от этого диапазона может свидетельствовать о неисправности: сопротивление значительно ниже 20 Ом указывает на риск короткого замыкания, тогда как значительно выше 50 Ом — на частичный обрыв или повреждение спирали, что приводит к снижению мощности или полному отказу элемента.

Конструкция ТЭНа включает внутреннюю изоляцию из оксида магния (MgO, перклаза), который обеспечивает не только высокую электрическую прочность, но и отличную теплопроводность. Это позволяет достигать удельной теплоотдачи до 10–15 Вт/см² для воздушных ТЭНов, что способствует быстрому и эффективному нагреву. В блочном исполнении (например, с фланцем диаметром 64 мм), ТЭНы монтируются на прижимном фланце. Некоторые конструкции предусматривают установку защитного анода с резьбой M4, который обеспечивает дополнительную электрохимическую защиту от коррозии, особенно при использовании в системах с возможным контактом с конденсатом или агрессивными средами.

Преимущества использования нержавеющей стали (AISI 316L):

• Повышенная коррозионная стойкость: Значительно превосходит медь в агрессивных средах, включая среды с высоким содержанием влаги, хлоридов и паров. Это критично для систем парогенерации и работы во влажных воздушных потоках.
• Высокая температурная стабильность: Способность работать при температурах до 600–800°C без существенной деформации или изменения механических свойств.
• Долговечность: При соблюдении правил эксплуатации и регулярном обслуживании, срок службы таких ТЭНов может достигать 5000–10000 часов, что снижает частоту замен и общую стоимость владения.
• Гигиеничность: Нержавеющая сталь легко очищается и не вступает в реакции с большинством веществ, что важно для применения в пищевой, фармацевтической промышленности и медицине.

Применение для нагрева воздушной среды и получения пара

Основное назначение ТЭНа 1,4 кВт / 230 В из нержавеющей стали заключается в нагреве воздуха в необдуваемых или обдуваемых системах, а также в создании парогенераторов нового типа, где пар образуется путем распыления воды непосредственно на раскаленный блок ТЭНов. Этот подход позволяет отказаться от традиционных кипятильников и получать пар практически мгновенно.

Области применения

• Системы вентиляции и отопления: Обеспечение комфортной температуры в климатических установках для жилых, коммерческих и производственных помещений.
• Парогенераторы и увлажнители: Генерация сухого или влажного пара в текстильной, пищевой, деревообрабатывающей промышленности, а также для систем увлажнения воздуха. Метод распыления воды на горячий ТЭН-блок (температура 200–400°C) обеспечивает практически мгновенное испарение.
• Сушильные и коптильные установки: Поддержание стабильной температуры в диапазоне 100–250°C для деликатной сушки различных продуктов (овощей, фруктов, трав) и копчения мяса/рыбы, где требуется контролируемая влажность.
• Теплообменники и нагревательные блоки: Интеграция в специализированное оборудование с точным контролем температуры воздуха или пара, например, в промышленные печи, автоклавы, а также для систем отопления в мобильных модулях (автодомах, строительных бытовках).
• Промышленные примеры: Использование пара для стерилизации оборудования и инструментов в медицине, лабораториях; увлажнение в технологических процессах производства строительных материалов, производстве жилых модулей или прицепов, где критична скорость и чистота пара.

Процесс генерации пара методом распыления

1. Предварительный нагрев: Блок ТЭНов нагревает окружающий воздух до высокой температуры, обычно в диапазоне 300–500°C.
2. Распыление воды: С помощью прецизионной форсунки (диаметр сопла 0,1–0,5 мм) вода подается под давлением (2–4 бар) непосредственно на раскаленную поверхность ТЭНов.
3. Мгновенное испарение: Контакт воды с горячей поверхностью ТЭНов приводит к её мгновенному испарению в течение 0,1–1 секунды.
4. Выход пара: Эффективность системы позволяет получать 1–2 кг пара в час на каждый 1,4 кВт мощности ТЭНа, с общим КПД системы около 90%.

Эффективность и экономика: Высокая эффективность обеспечивается за счет оптимального подбора нихромовой спирали, способной быстро нагревать воздух на 100–200°C в объеме 50–200 м³/ч за считанные минуты. При генерации пара, расход воды составляет приблизительно 1,4 литра в час (при условии полного испарения), что делает процесс контролируемым и предсказуемым с точки зрения потребления ресурсов. Такая система может существенно снизить расходы на топливо по сравнению с газовыми или мазутными парогенераторами при меньших капитальных затратах на установку и обслуживание.

Сравнительная таблица: ТЭН 1,4 кВт (нерж. сталь) и аналоги для B2B-применений

Выбор оптимального нагревательного элемента для промышленных и коммерческих задач требует комплексного подхода, учитывающего не только стартовую стоимость, но и общую стоимость владения (TCO), эксплуатационные риски и требования к обслуживанию. Ниже представлена расширенная сравнительная таблица, анализирующая ТЭН из нержавеющей стали мощностью 1,4 кВт в контексте воздушного нагрева и парогенерации на фоне других распространенных типов.

Из представленной таблицы видно, что ТЭН из нержавеющей стали мощностью 1,4 кВт для воздушного нагрева и парогенерации распылением воды представляет собой оптимальное решение с точки зрения баланса между стартовыми инвестициями, TCO и функциональными возможностями. Он демонстрирует высокую адаптивность к агрессивным средам и масштабируемость для различных промышленных задач, где требуется чистый пар или стабильный нагрев воздуха. Это особенно важно для компаний, стремящихся к оптимизации производственных процессов и снижению эксплуатационных рисков.

Понимание базовых принципов и сравнительных преимуществ данного типа ТЭНа закладывает основу для его успешного внедрения. Однако для достижения максимальной эффективности и надежности в промышленных масштабах требуется более глубокое погружение в процессы монтажа, системной интеграции, а также методы управления эксплуатационными рисками и оптимизации затрат.

Продвинутая практика и внедрение

Эффективное использование ТЭНов из нержавеющей стали мощностью 1,4 кВт/230 В в промышленных условиях выходит за рамки простой установки. Оно требует глубокой проработки архитектуры системы, интеграции с существующей инфраструктурой и стратегического планирования обслуживания. Этот раздел посвящен продвинутым аспектам внедрения и эксплуатации, направленным на максимизацию производительности и минимизацию операционных издержек для B2B-сегмента.

Оптимизация монтажа и интеграции

Корректный монтаж и интеграция блоков ТЭНов критически важны для их долговечности и эффективности. Помимо базовых шагов установки, необходимо учитывать следующие аспекты:

1. Проектирование воздушных потоков и зон распыления: Для воздушных ТЭНов, особенно используемых для парогенерации, равномерное обдувание или точное распыление воды на нагревательную поверхность определяет эффективность. Рекомендуется использовать CFD-моделирование (Computational Fluid Dynamics — компьютерное моделирование динамики жидкостей и газов) для оптимизации расположения ТЭНов, форсунок и направляющих потока. Зазор от стенок более 50 мм для конвекции является минимумом; в критических зонах целесообразно увеличить его до 70-100 мм.
2. Выбор и установка форсунок: Для парогенерации метод распыления воды имеет ключевое значение. Форсунки должны обеспечивать мелкодисперсное распыление (капли 10-50 мкм) для максимальной площади испарения. Важно контролировать давление распыла (2–4 бар), а также его равномерность по всей поверхности ТЭН-блока. Использование насосов-дозаторов с переменной производительностью позволяет точно регулировать объем подаваемой воды в зависимости от требуемой производительности пара.
3. Системы управления и автоматизации: Интеграция ТЭНов в SCADA-системы (Supervisory Control and Data Acquisition – системы диспетчерского управления и сбора данных) или BMS (Building Management Systems – системы управления зданием) позволяет осуществлять централизованный мониторинг и управление. Это включает автоматическую регулировку мощности, контроль температуры (с точностью ±1°C), защиту от перегрева и сухого хода (датчики уровня или температуры), а также ведение журнала параметров работы для последующего анализа.
4. Качество электропитания и защиты: Помимо УЗО (16А для однофазной системы), необходимо предусмотреть защиту от перепадов напряжения и токовых перегрузок. При работе с несколькими ТЭНами в блоке, балансировка фаз и установка индивидуальных автоматов на каждую группу ТЭНов повышает надежность системы в целом. Медный кабель сечением 2,5 мм² является стандартом, но при больших длинах или высоких температурах окружающей среды рекомендуется использовать кабель большего сечения.

Пошаговая реализация проекта внедрения парогенератора на базе ТЭН

Внедрение или модернизация системы парогенерации с использованием ТЭНов 1,4 кВт/230 В представляет собой многоэтапный проект, требующий системного подхода. Ниже представлена пошаговая реализация:

1. Этап 1: Анализ и техническое задание (1-2 недели)
   • Роли: Технический директор, главный инженер, начальник производства, специалист по закупкам.
   • Артефакты: Требования к производительности пара/воздуха, допустимые температурные режимы, требования к качеству пара (сухой/влажный), параметры доступной электросети, бюджет проекта, сроки.
   • Контроль качества: Согласование ТЗ с ключевыми стейкхолдерами, оценка рисков (финансовых, технических, операционных).
2. Этап 2: Проектирование системы (2-4 недели)
   • Роли: Инженер-проектировщик, электротехник, специалист по автоматизации.
   • Артефакты: Схема расположения ТЭНов и форсунок, электрическая схема подключения с элементами защиты и автоматики (терморегуляторы, датчики уровня, УЗО, реле), спецификация компонентов (ТЭНы, форсунки, насосы, контроллеры), гидравлическая схема водоподготовки.
   • Контроль качества: Экспертная оценка проекта, расчеты КПД и потребления ресурсов, проверка на соответствие нормам безопасности (ПУЭ, ПТЭЭП).
3. Этап 3: Закупка и изготовление (2-6 недель)
   • Роли: Специалист по закупкам, менеджер по снабжению, инженер ОТК.
   • Артефакты: Закупочная документация, договоры с поставщиками (например, ПК «Марион», «ПромНагрев», ZavodTEN), контроль качества поставляемых ТЭНов и компонентов (проверка сопротивления, целостности изоляции). Заказ кастомизированных ТЭНов при необходимости.
   • Контроль качества: Проверка комплектации, сертификатов качества, входной контроль оборудования.
4. Этап 4: Монтаж и пусконаладка (1-3 недели)
   • Роли: Монтажники, электромонтажники, инженеры КИПиА (Контрольно-измерительные приборы и автоматика).
   • Артефакты: Акты монтажных работ, протоколы пусконаладочных испытаний (тестирование нагрева, парогенерации, работы систем защиты), калибровка датчиков и регуляторов.
   • Контроль качества: Опытный пуск системы, проверка параметров работы (температура, ток, давление пара), отсутствие утечек, стабильность генерации пара. Обучение операционного персонала.
5. Этап 5: Опытная эксплуатация и оптимизация (1-3 месяца)
   • Роли: Операторы, инженеры по эксплуатации, главный инженер.
   • Артефакты: Журналы эксплуатации, данные мониторинга (потребление энергии, наработка ТЭНов, качество пара), отчеты о возникших неисправностях и их устранении.
   • Контроль качества: Анализ данных, выявление узких мест, точная настройка параметров работы, разработка регламентов планового обслуживания.

Кейсы применения и ROI

Инвестиции в системы на базе ТЭНов 1,4 кВт/230 В из нержавеющей стали демонстрируют быструю окупаемость и значимый экономический эффект при правильном планировании.

Кейс 1: Модернизация вентиляционной системы на крупном промышленном предприятии (Enterprise)

Задача: Повысить температуру приточного воздуха в цехах и обеспечить необходимый уровень влажности без использования центральной котельной, которая имела высокие потери и требовала дорогостоящего обслуживания.

• Решение: Установка блочных ТЭНов 1,4 кВт из нержавеющей стали в приточно-вытяжные установки с функцией распыления воды для увлажнения. Была внедрена система централизованного управления с возможностью регулировки температуры и влажности в каждом цехе.
• ROI:
  • Энергоэффективность: Снижение потерь тепла на 15-20% за счет локализации нагрева.
  • Снижение эксплуатационных расходов: Экономия на обслуживании котельной, трубопроводов, ремонте. Оценка экономии до 500 000 руб/год.
  • Улучшение микроклимата: Повышение производительности труда и снижение заболеваемости персонала за счет оптимизации параметров воздуха.
  • Срок окупаемости: Проект окупился за 18 месяцев.

Кейс 2: Внедрение парогенератора для стерилизации в фармацевтическом производстве (Regulated Industry)

Задача: Обеспечить высококачественный чистый пар для стерилизации лабораторного оборудования и производственных линий, соответствующий строгим стандартам GMP (Good Manufacturing Practice – надлежащая производственная практика).

• Решение: Разработка компактного парогенератора на базе нескольких блоков ТЭНов 1,4 кВт из AISI 316L, использующего деминерализованную воду и систему ультратонкой фильтрации. Система была интегрирована в контроллер Siemens S7 с точной регулировкой температуры и давления пара.
• ROI:
  • Соответствие стандартам: Гарантированная чистота пара, исключение рисков загрязнения продукции.
  • Оперативность: Мгновенная готовность пара по требованию, сокращение времени цикла стерилизации на 30%.
  • Надежность: Высокая коррозионная стойкость ТЭНов обеспечила стабильность работы и минимальные риски простоя оборудования.
  • Срок окупаемости: Около 24 месяцев, включая капитальные затраты на водоподготовку и автоматизацию.

Кейс 3: Автономное увлажнение в складских помещениях для хранения продукции (SMB/Specific Niche)

Задача: Поддерживать стабильный уровень влажности (60-70%) в небольших складских помещениях для хранения чувствительной к сухости продукции (например, деревообработка, текстиль).

• Решение: В каждом складском модуле был установлен автономный блок с одним ТЭНом 1,4 кВт, оснащенный баком для воды, насосом-дозатором и датчиком влажности. Система работала по принципу распыления воды на нагретый ТЭН.
• ROI:
  • Сохранность продукции: Значительное снижение порчи продукции из-за пересыхания (оценка до 10% сокращения потерь).
  • Экономия на логистике: Возможность хранения чувствительных материалов на месте, без необходимости в специализированных внешних складах.
  • Простота внедрения: Быстрый монтаж и настройка, низкие требования к обслуживающему персоналу.
  • Срок окупаемости: Менее 12 месяцев.

Чек-лист по выбору и внедрению ТЭНа 1,4 кВт для воздушного нагрева и пара

Для принятия обоснованного решения и успешной интеграции данного типа ТЭНа рекомендуем пройти по следующему чек-листу:

1. Оценка потребностей:
   • Определена ли требуемая температура воздуха или производительность пара (кг/ч)?
   • Известен ли объем воздушного потока (м³/ч) или площадь помещения?
   • Каковы требования к чистоте пара/воздуха (например, для пищевой или фармацевтической промышленности)?
2. Технические характеристики:
   • Соответствует ли мощность 1,4 кВт / 230 В вашим задачам? (Возможно, потребуется блок из нескольких ТЭНов).
   • Оправдан ли выбор нержавеющей стали AISI 316L (повышенные требования к коррозионной стойкости)?
   • Проверены ли доступные варианты крепления (фланец 64 мм, резьба G1-1/4) на совместимость с вашим оборудованием?
3. Системная интеграция:
   • Предусмотрены ли датчики температуры, влажности, уровня воды для автоматизации?
   • Будет ли система интегрирована в централизованную систему управления (SCADA/BMS)?
   • Разработана ли схема электроподключения с необходимыми защитными устройствами (УЗО, термостаты, реле перегрева)?
4. Эксплуатация и обслуживание:
   • Разработан ли регламент периодической очистки ТЭНов от накипи?
   • Продумана ли система водоподготовки для минимизации образования накипи при парогенерации?
   • Обучен ли персонал правилам эксплуатации, мониторинга и диагностики неисправностей?
   • Имеется ли план закупки запасных ТЭНов и комплектующих?
5. Экономическая целесообразность:
   • Выполнен ли расчет TCO (Total Cost of Ownership) с учетом стоимости ТЭНов, электроэнергии, обслуживания и срока службы?
   • Оценены ли потенциальные экономические выгоды (снижение простоев, экономия ресурсов, повышение качества продукции)?
   • Сравнен ли данный вариант с альтернативными решениями (газовые парогенераторы, другие типы ТЭНов) с точки зрения ROI?
