Оптимизация тепловых процессов: всесторонний анализ плоского нагревателя 1340 × 24 × 3,5 мм, 220 В

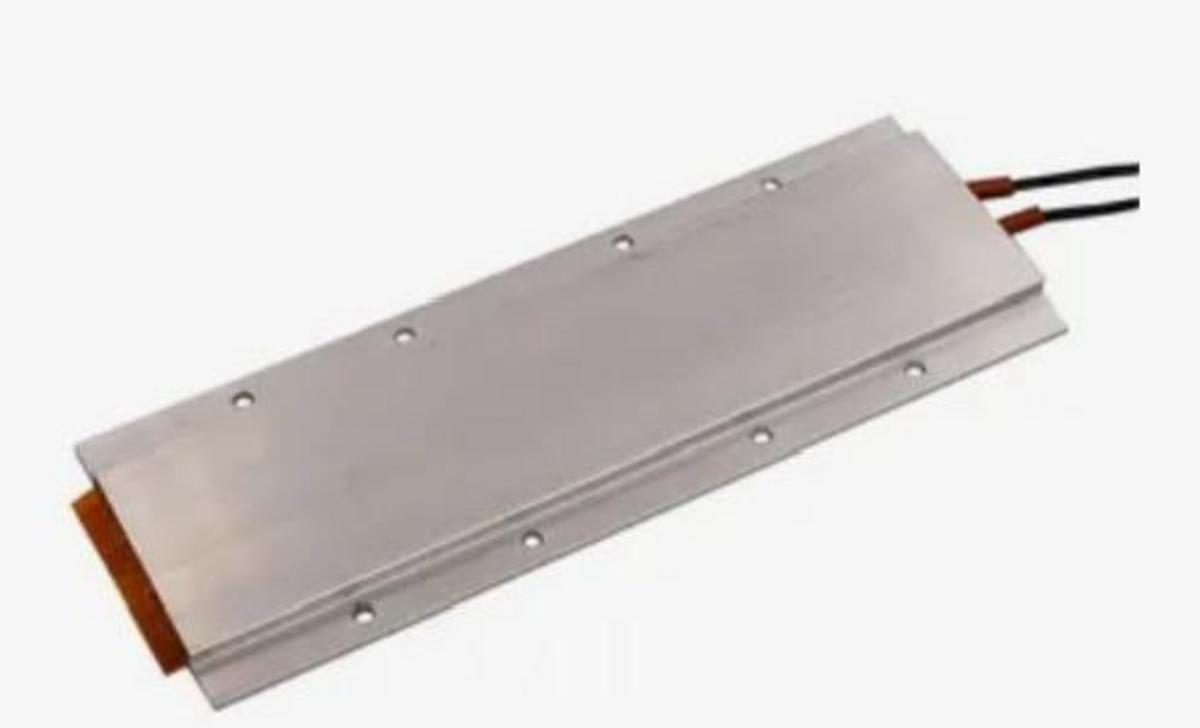

Плоский нагреватель с габаритными параметрами 1340 × 24 × 3,5 мм, работающий от сети 220 В, представляет собой высокоэффективный электрический нагревательный элемент (ТЭН — трубчатый электронагреватель) промышленного класса. Его ключевое назначение — обеспечение точного, локализованного и равномерного нагрева в условиях, где пространство является критическим ограничивающим фактором. Данные нагреватели активно используются в различных технологических циклах, требующих строгого контроля температурных режимов и интеграции в компактные конструкции оборудования.

Технические характеристики и конструктивные особенности

Размеры и физические параметры: основа для интеграции

Геометрические параметры 1340 × 24 × 3,5 мм определяют данный нагреватель как тонкую ленточную пластину. Такая конфигурация не случайна и продиктована требованиями к функциональности и интеграции в сложные инженерные системы. Особенности такой геометрии:

• Исключительная компактность: Толщина всего 3,5 мм практически идентична параметрам стандартных миканитовых плоских нагревателей, которые обычно варьируются в диапазоне 3–4 мм. Это открывает возможности для использования в оборудовании, где каждый миллиметр имеет значение.
• Адаптивность размещения: Незначительная ширина в 24 мм делает его идеальным для монтажа в узких пазах, технологических каналах, а также в пространствах с жесткими габаритными ограничениями. Это значительно расширяет диапазон его применимости по сравнению с объемными нагревательными элементами.
• Расширенная зона теплового воздействия: При значительной длине 1340 мм и минимальной ширине, нагреватель обеспечивает практически линейное распределение тепла по протяженной поверхности. Это критически важно для процессов, где требуется однородный нагрев вдоль определенной линии или зоны.

Электрические параметры: совместимость и расчёт мощности

Рабочее напряжение 220 В является стандартом для большинства промышленных и бытовых энергосистем в России и странах СНГ. Это упрощает процесс подключения, исключая необходимость в дорогостоящих преобразователях напряжения или адаптации существующей электросети, что снижает общие затраты на внедрение.

Ориентировочная тепловая мощность такого нагревателя может быть рассчитана исходя из удельной мощности (плотность теплового потока на единицу площади) и площади его поверхности:

• Площадь поверхности (с учетом двух сторон для оценки теплопередачи) ≈ 134 см (длина) × 2,4 см (ширина) = 321,6 см².
• При использовании стандартной удельной мощности 4 Вт/см², характерной для миканитовых нагревателей с высокими требованиями к теплоотдаче, расчетная мощность составляет приблизительно 321,6 см² × 4 Вт/см² = 1286,4 Вт (около 1,3 кВт).
• При более консервативном подходе и удельной мощности 2 Вт/см², что обеспечивает повышенную долговечность и стабильность при длительной эксплуатации, мощность составит около 321,6 см² × 2 Вт/см² = 643,2 Вт (примерно 0,64 кВт). Выбор удельной мощности определяется требуемой скоростью нагрева, рабочей температурой и предполагаемым сроком службы.

Материалы и конструкция: надёжность и безопасность

Минимальная толщина (3,5 мм) указывает на то, что в конструкции нагревателя наиболее вероятно применена миканитовая (слюдяная) изоляция. Основные компоненты включают:

• Резистивный провод: высокоточный сплав с заданным удельным электрическим сопротивлением, который эффективно преобразует электрическую энергию в тепловую.
• Миканитовая изоляция: слои слюды, обеспечивающие высокую электрическую прочность, отличные диэлектрические свойства и теплоустойчивость в широком диапазоне температур. Миканит сохраняет свои эксплуатационные характеристики и эластичность в температурном интервале от 100°С до 500°С.
• Металлический корпус (опционально): внешний слой из нержавеющей стали может быть использован для усиления механической прочности, защиты от коррозии, влаги и внешних воздействий.
• Токопроводящие выводы: провода из никеля или меди, специально разработанные для высоких температур и обеспечивающие надежное подключение к источнику питания.

Ключевые понятия и терминология в области плоских нагревателей

Для принятия обоснованных решений при выборе и эксплуатации плоских нагревателей важно оперировать следующими терминами:

• Удельная мощность (Surface Watt Density): Это количество энергии, выделяемой нагревателем с единицы площади его поверхности, измеряемое в Вт/см². Высокая удельная мощность обеспечивает быстрый нагрев, но может сократить срок службы при неправильном теплоотводе.
• Миканит (Mica Insulation): Природный минерал (слюда), используемый в качестве электроизоляционного и теплостойкого материала. Обладает высокой термической стабильностью, диэлектрической прочностью и устойчивостью к химическим воздействиям.
• Тепловая инертность (Thermal Inertia): Характеризует способность нагревательного элемента накапливать и отдавать тепло. Низкая тепловая инертность, как в случае с тонкими плоскими нагревателями, обеспечивает быстрый выход на заданную температуру и высокую точность регулирования.
• Резистивный элемент (Resistive Element): Активная часть нагревателя, представляющая собой проводник из специального сплава (например, нихрома или фехраля), который нагревается при прохождении электрического тока за счет своего сопротивления.
• Максимальная рабочая температура: Предельное значение температуры, при котором нагреватель может длительно и безопасно функционировать без деградации материалов и потери эксплуатационных свойств. Для миканитовых нагревателей это обычно до 300-350°С.
• Коэффициент теплопередачи: Показатель эффективности передачи тепла от нагревателя к нагреваемому объекту. Зависит от качества контакта, материалов, наличия зазоров.

Критерии выбора и экономическая целесообразность: сравнение типов нагревателей

Выбор оптимального нагревательного элемента для промышленных процессов — это компромисс между техническими требованиями, стоимостью владения (TCO — Total Cost of Ownership) и оперативными затратами. Плоские миканитовые нагреватели, такие как рассматриваемый, имеют свои уникальные преимущества по сравнению с другими распространёнными типами.

Как видно из таблицы, плоские миканитовые нагреватели обладают значительными преимуществами в условиях ограниченного пространства и при высоких требованиях к равномерности и скорости нагрева. Их экономическая целесообразность проявляется через снижение энергопотребления и минимизацию простоев оборудования за счет высокой надёжности.

Понимание фундаментальных характеристик и стратегического позиционирования плоских миканитовых нагревателей закладывает основу для эффективного выбора. Однако, для полного раскрытия их потенциала, необходимо глубоко изучить практические аспекты внедрения, проектирования систем управления, а также методы расчёта реальной окупаемости и оптимизации эксплуатации, что будет рассмотрено в следующей части.

Продвинутая практика и внедрение плоских нагревателей в промышленных системах

Переходя от теоретических основ к практической реализации, руководители и технические специалисты сталкиваются с необходимостью детального планирования и точного исполнения при внедрении плоских нагревателей. Эффективность их использования зависит не только от технических характеристик самого элемента, но и от интеграции в общую технологическую систему, правильного проектирования управления и стратегии обслуживания.

Проектирование систем нагрева и монтаж: от концепции до эксплуатации

Успешное внедрение плоских нагревателей начинается на этапе проектирования системы нагрева. Учитывая специфику элемента — его минимальную толщину (3,5 мм) и большую длину (1340 мм), необходимо обратить внимание на следующие аспекты:

1. Анализ теплового баланса:
   • Определение требуемой тепловой мощности с учетом потерь в окружающую среду, теплоемкости нагреваемого объекта и желаемой скорости нагрева. Используется формула: P = (m * c * ΔT / t) + Q_потерь, где P — мощность, m — масса, c — удельная теплоемкость, ΔT — изменение температуры, t — время нагрева, Q_потерь — тепловые потери.
   • Расчёт удельной мощности: убедитесь, что выбранная удельная мощность (например, 2-3 Вт/см² для долговечности или до 4 Вт/см² для быстрого нагрева) соответствует возможностям теплоотвода от поверхности нагревателя, чтобы избежать локального перегрева.
2. Выбор системы температурного контроля:
   • Применение ПИД-регуляторов (пропорционально-интегрально-дифференциальных регуляторов) для поддержания заданной температуры с высокой точностью. Это особенно критично для технологических процессов, где допустимые отклонения составляют доли градуса.
   • Использование термопар (термоэлектрических преобразователей) или платиновых термометров сопротивления (Pt100) для измерения температуры. Место установки датчика должно быть максимально приближено к нагреваемой зоне для точного контроля.
3. Методы монтажа:
   • Контактный монтаж: Нагреватель должен быть плотно прижат к нагреваемой поверхности. Это обеспечивает максимальный коэффициент теплопередачи. Для этого используются прижимные пластины, винтовые соединения или специализированные скобы.
   • Термоинтерфейсы: Для улучшения теплового контакта рекомендуется использовать термопасты или тонкие термопроводящие прокладки, особенно если поверхности не идеально ровные.
   • Защита от внешних воздействий: Хотя миканитовые нагреватели достаточно устойчивы, в агрессивных средах (повышенная влажность, химические испарения) требуется дополнительный металлический кожух из нержавеющей стали, который также может выступать в роли заземляющего элемента для повышения электробезопасности.
4. Подключение к электросети:
   • Использование гибких выводов, рассчитанных на высокие температуры. Сечение кабеля должно соответствовать потребляемой мощности нагревателя и длине линии, чтобы избежать перегрева и падения напряжения.
   • Применение керамических клеммных колодок в местах подключения обеспечивает дополнительную изоляцию и безопасность, особенно при высоких температурах и вибрациях.
5. Меры безопасности:
   • Обязательное заземление металлического корпуса (если применимо) в соответствии с нормами электробезопасности.
   • Установка автоматических выключателей и устройств защитного отключения (УЗО) для предотвращения перегрузок и коротких замыканий.

Оптимизация эксплуатации и расчёт ROI: практический подход к экономии

Экономический эффект от внедрения плоских миканитовых нагревателей проявляется не только в начальной стадии, но и на протяжении всего жизненного цикла оборудования. Расчёт окупаемости инвестиций (ROI) и общей стоимости владения (TCO) позволяет объективно оценить преимущества.

Расчёт ROI и TCO

Как уже упоминалось, такие нагреватели обеспечивают экономию электроэнергии до 25% по сравнению с менее эффективными аналогами. Для коммерческого использования это означает существенное снижение операционных издержек.

1. Расчёт годовой экономии электроэнергии:
   • Определите текущее годовое потребление энергии для аналогичного процесса с менее эффективным нагревателем (кВт*ч).
   • Оцените текущие годовые затраты на электроэнергию (рублей).
   • Применяйте коэффициент экономии (до 25%). Например, если текущие затраты 1 000 000 руб/год, экономия составит до 250 000 руб/год.
2. Расчёт TCO:
   • Первоначальные инвестиции (CAPEX): Стоимость нагревателя + стоимость контроллера + стоимость монтажа.
   • Эксплуатационные расходы (OPEX): Ежегодные затраты на электроэнергию (с учётом экономии) + затраты на плановое обслуживание + стоимость потенциальной замены (амортизация).
   • TCO за N лет = CAPEX + N * OPEX.
3. Расчёт ROI:

   ROI = (Годовая экономия * Срок службы - Первоначальные инвестиции) / Первоначальные инвестиции * 100%

   Например, если первоначальные инвестиции составили 50 000 руб., а годовая экономия — 25 000 руб. при сроке службы в 3 года, то ROI за 3 года = (25 000 * 3 — 50 000) / 50 000 * 100% = (75 000 — 50 000) / 50 000 * 100% = 50%. Это означает, что инвестиции окупятся и принесут 50% чистой прибыли за 3 года.

Проактивное обслуживание и увеличение ресурса

Для обеспечения максимального срока службы (несколько лет интенсивной эксплуатации) необходимо соблюдать рекомендации по эксплуатации и обслуживанию:

• Соблюдение температурных режимов: Не превышайте максимальную рабочую температуру (300-350°С). Использование ПИД-регуляторов помогает избежать перегрева.
• Механическая защита: Предотвращение ударов, чрезмерных изгибов и воздействия абразивных материалов.
• Чистота поверхности: Регулярная очистка от загрязнений, нагара, пыли и остатков материалов. Загрязнения ухудшают теплопередачу и приводят к локальному перегреву.
• Контроль влажности: Миканитовая изоляция устойчива, но чрезмерная влажность может снизить диэлектрические свойства, особенно при повреждениях корпуса.
• Визуальный осмотр: Периодический осмотр на предмет трещин, вздутий, повреждений выводов.

Примеры применения и типовые сценарии

Гибкость и точность плоских нагревателей обуславливают их широкое применение.

Сценарий 1: Производственная линия упаковки (SMB)

Небольшая пищевая фабрика (SMB — Small and Medium Business) нуждалась в модернизации запаечной машины для упаковки продукции в термоусадочную пленку. Существующие нагревательные элементы были громоздкими, имели неравномерный нагрев и часто выходили из строя из-за перегрева, что приводило к браку упаковки и простоям. Внедрение плоских миканитовых нагревателей 1340 × 24 × 3,5 мм позволило не только идеально интегрировать их в узкие пазы прижимных планок, но и обеспечить равномерный нагрев зоны запайки. Точный температурный контроль с помощью ПИД-регулятора сократил количество брака на 15% и снизил энергопотребление участка на 20%, что окупило инвестиции менее чем за 1 год.

Сценарий 2: Медицинское диагностическое оборудование (Enterprise)

Крупный производитель высокоточного медицинского диагностического оборудования (Enterprise) столкнулся с проблемой поддержания стабильной температуры в реакционных камерах. Внутри камер было крайне ограниченное пространство, а требование к точности температурного режима составляло ±0.1°С. Стандартные трубчатые ТЭНы были слишком велики, а пленочные резисторы не выдерживали необходимой мощности и циклов нагрева-охлаждения. Решением стало использование плоских миканитовых нагревателей, которые были интегрированы непосредственно в стенки камеры. Их низкая тепловая инертность в сочетании с ПИД-контроллерами обеспечила требуемую точность. Надёжность миканитовой изоляции значительно увеличила межремонтный интервал, снизив TCO и повысив репутацию оборудования на рынке.

Сценарий 3: Технологический процесс в автомобильной промышленности (Regulated)

Предприятие автомобильной отрасли, специализирующееся на производстве композитных материалов, столкнулось с необходимостью обеспечения строгого температурного профиля при формовке деталей из препрегов. Процесс требовал длительного и равномерного нагрева крупногабаритных пресс-форм с тонкими полостями и высокой повторяемостью. Нагреватели должны были соответствовать строгим стандартам безопасности (Regulated industry). Плоские нагреватели были установлены непосредственно на поверхности формовочных плит, обеспечивая равномерное распределение тепла по всей площади 1340 мм, что минимизировало внутренние напряжения в материале и улучшило качество готовой продукции. Высокая надежность и предсказуемый ресурс миканитовых нагревателей соответствовали жестким требованиям по надежности и безопасности производственного цикла.

Чек-лист по выбору и внедрению плоских миканитовых нагревателей

Для принятия взвешенного решения и успешной интеграции, рекомендуем следовать следующему чек-листу:

1. Оценка требований к нагреву:
   • Определить требуемую температуру, скорость нагрева, точность поддержания.
   • Рассчитать необходимую тепловую мощность.
   • Учесть особенности нагреваемого объекта (материал, масса, геометрия).
2. Анализ ограничений пространства:
   • Измерить доступные габариты для установки нагревательного элемента.
   • Оценить возможность плотного контакта с нагреваемой поверхностью.
3. Выбор типа изоляции и корпуса:
   • Для компактности и равномерности рассмотреть миканитовую изоляцию.
   • Для агрессивных сред или дополнительной механической защиты — варианты с металлическим корпусом (нержавеющая сталь).
4. Проектирование системы управления:
   • Выбрать подходящий терморегулятор (ПИД-контроллер) и датчики температуры.
   • Обеспечить надёжное и безопасное подключение к электросети.
5. Расчёт экономической эффективности:
   • Провести расчёт ROI и TCO, учитывая потенциальную экономию электроэнергии и снижение эксплуатационных расходов.
   • Сравнить с альтернативными решениями.
6. Планирование монтажа и тестирования:
   • Разработать схему монтажа с учётом плотного прилегания и теплоотвода.
   • Провести испытания системы в рабочих режимах, убедиться в стабильности температуры и отсутствии перегревов.
7. Разработка плана обслуживания:
   • Определить регулярность чистки и осмотра нагревательных элементов.
   • Обучить персонал правилам эксплуатации и безопасности.
