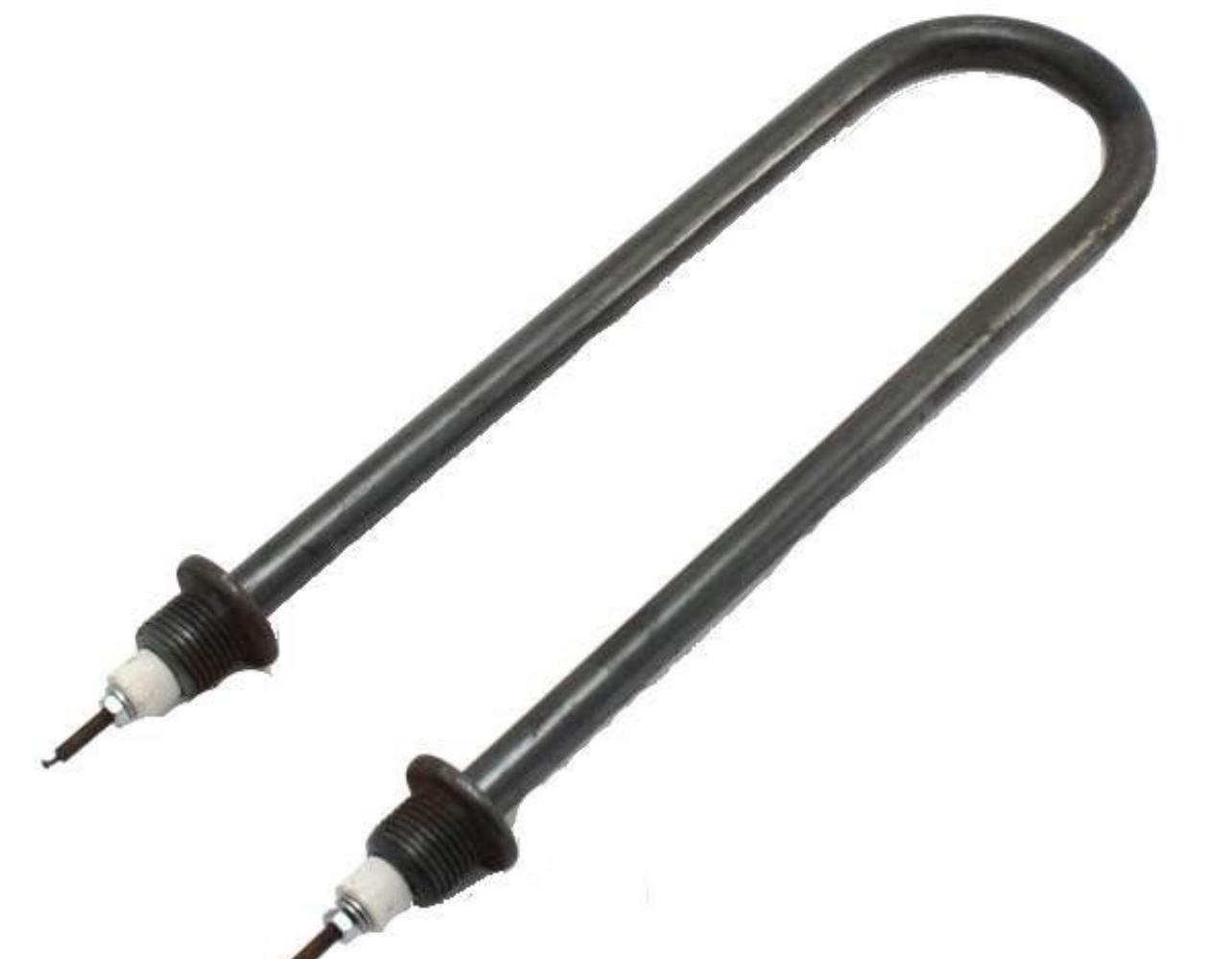

ТЭН 120-D-13/1,25 О 220 Ф2 R24 штуцер М22х1,5

Выбор и технические особенности ТЭН 120-D-13/1,25 О 220 Ф2 R24 штуцер М22х1,5: Практическое руководство для инженеров и закупщиков

Принятие решений в сфере промышленного и коммерческого обогрева требует глубокого понимания технических характеристик и эксплуатационных нюансов нагревательных элементов. Конкретный пример, трубчатый электронагреватель (ТЭН) с маркировкой 120-D-13/1,25 О 220 Ф2 R24 штуцер М22х1,5, представляет собой типовое решение для ряда задач, но его эффективное применение зависит от детального анализа каждого параметра. Этот материал призван предоставить комплексный взгляд на данный тип ТЭН, его конструктивные особенности, область применения и ключевые аспекты, важные для оптимизации производственных процессов и снижения эксплуатационных издержек.

Расшифровка маркировки ТЭН 120-D-13/1,25 О 220 Ф2 R24 штуцер М22х1,5: Детальный анализ

Каждый элемент в маркировке ТЭНа несет критически важную информацию для инженера-проектировщика или специалиста по закупкам. Понимание этих обозначений позволяет точно подобрать элемент под конкретные условия эксплуатации и требования системы.

• 120 — Развернутая длина нагревателя: 120 см (или 1200 мм). Этот параметр обозначает общую длину активной нагревательной спирали внутри трубки. Он напрямую влияет на общую площадь теплоотдачи и, как следствие, на удельную поверхностную мощность (УПМ) ТЭНа. Для воздушных нагревателей, таких как этот, большая развернутая длина при заданной мощности обычно означает более низкую УПМ, что продлевает срок службы элемента и снижает риск перегрева поверхности.
• D — Обозначение длины контактного стержня или тип заделки: В соответствии с различными стандартами (например, ГОСТ 13268-88 или ТУ производителя), буква ‘D’ может указывать на специфическую длину неактивной (холодной) части контактного стержня или метод его герметизации. Эта часть критична для обеспечения безопасности, предотвращения коротких замыканий и возможности подключения в условиях высоких температур нагреваемой среды.
• 13 — Диаметр трубки ТЭНа: 13 мм. Диаметр трубки влияет на механическую прочность, жесткость конструкции и, совместно с развернутой длиной, определяет УПМ. Больший диаметр трубки при той же мощности и длине также способствует снижению УПМ, что особенно важно для нагрева воздуха, где теплоотдача относительно низка.
• 1,25 — Номинальная мощность: 1,25 кВт (киловатт). Это основной параметр, определяющий тепловую производительность ТЭНа и его энергопотребление. Выбор мощности должен точно соответствовать требуемой тепловой нагрузке системы для достижения целевой температуры воздуха.
• О — Обозначение среды нагрева: В данном случае, «подвижный воздух» (сокращение от англ. «airflow»). Это критически важная информация, указывающая на конструктивное исполнение ТЭНа, оптимизированное для работы в условиях принудительной конвекции. Такие ТЭНы имеют более высокую допустимую УПМ по сравнению с элементами для спокойного воздуха (обозначаются ‘S’) или жидкостей, поскольку движущийся воздух эффективно отводит тепло от поверхности.
• 220 — Рабочее напряжение: 220 В. Стандартное однофазное напряжение, что обеспечивает широкую совместимость с большинством промышленных и бытовых электросетей.
• Ф2 — Форма изделия или тип крепления: ‘Ф2’ часто означает форму №2, которая обычно соответствует U-образной или П-образной конфигурации. Такие формы удобны для компактного размещения в ограниченных объемах, обеспечивают равномерное распределение тепла по объему нагреваемого воздуха и облегчают монтаж в вентиляционных каналах или камерах сушки.
• R24 — Радиус гиба нагревателя: 24 мм. Минимальный радиус изгиба трубки ТЭНа. Этот параметр важен для оценки возможности установки ТЭНа в конструкции с ограниченным пространством, а также для обеспечения механической целостности трубки при изгибе.
• штуцер М22х1,5 — Резьбовое соединение штуцера: Наружная резьба диаметром 22 мм с шагом 1,5 мм. Штуцер служит для надежного и герметичного крепления ТЭНа к корпусу оборудования или трубопроводам. Стандартный размер резьбы обеспечивает совместимость с широким спектром фитингов и узлов крепления.

Глубокое понимание этих параметров, основанное на ГОСТ 13268-88 и других отраслевых нормах, является фундаментом для принятия обоснованных решений при проектировании и эксплуатации систем обогрева.

Ключевые понятия и терминология в контексте нагревательных элементов

Для эффективного взаимодействия с поставщиками и оптимизации процессов выбора и внедрения ТЭН, необходимо владеть специализированной терминологией:

• ТЭН (Трубчатый ЭлектроНагреватель): Электрический нагревательный элемент, состоящий из металлической трубки, внутри которой расположена нагревательная спираль (резистивный проводник), изолированная от трубки уплотненным диэлектриком (обычно оксидом магния).
• Развернутая длина: Общая длина нагревательной трубки, включая все изгибы, от начала до конца активной зоны.
• Холодная зона (контактный стержень): Ненагревающаяся часть трубки ТЭНа, предназначенная для электрического подключения и крепления, обеспечивающая безопасность за счет низкой температуры на концах элемента.
• Удельная поверхностная мощность (УПМ, Вт/см²): Отношение номинальной мощности ТЭНа к его активной площади поверхности. Критический параметр, определяющий температуру поверхности ТЭНа и его срок службы. Для воздушных ТЭНов УПМ должна быть относительно невысокой, чтобы избежать перегрева спирали и деградации материала трубки.
• Среда нагрева: Вещество (воздух, вода, масло, агрессивные газы), в котором работает ТЭН. От среды зависит интенсивность теплоотдачи и выбор материала оболочки.
• Материал оболочки: Металл, из которого изготовлена трубка ТЭНа (например, углеродистая сталь, нержавеющая сталь, медь, титан). Выбор материала обусловлен агрессивностью среды, рабочей температурой и требованиями к коррозионной стойкости.
• Штуцер: Резьбовое соединение, используемое для механического крепления ТЭНа к оборудованию и обеспечения герметичности системы.
• ГОСТ (Государственный стандарт): Нормативный документ, устанавливающий требования к продукции, процессам или услугам в Российской Федерации.
• ТУ (Технические условия): Документ, устанавливающий требования к конкретной продукции, процессам или услугам, разрабатываемый производителем в случае отсутствия или недостаточности ГОСТ.

Технические характеристики и конструктивные особенности ТЭН 120-D-13/1,25 О 220 Ф2 R24: Детали для принятия решений

Понимание основных параметров и конструктивных решений данного ТЭНа позволяет оценить его пригодность для конкретных промышленных и коммерческих задач. Ниже представлены ключевые характеристики с комментариями для B2B-потребителей.

Данный ТЭН оптимально подходит для систем, где требуется контролируемый нагрев воздушных потоков, например, в сушильных шкафах, системах приточно-вытяжной вентиляции, небольших тепловых завесах или промышленных фенах. Выбор материала трубки напрямую влияет на долговечность и стоимость владения (TCO). Использование углеродистой стали в неподходящих условиях приведет к ускоренной коррозии и выходу из строя, что в итоге окажется дороже.

Критерии выбора трубчатых электронагревателей для промышленных систем: Методика оценки

Выбор ТЭНа — это не просто подбор по мощности, но комплексная инженерная задача. Для принятия оптимального решения, минимизации рисков и максимизации экономического эффекта, рекомендуется использовать систематизированный подход, учитывающий ключевые эксплуатационные и финансовые критерии.

Понимание базовых характеристик и умение их соотнести с бизнес-целями — это лишь первый шаг к оптимизации промышленных процессов. Для достижения максимальной эффективности и надежности требуется углубленный подход к проектированию, внедрению и обслуживанию нагревательных систем, что мы рассмотрим далее.

Продвинутая практика и внедрение ТЭН в промышленные циклы: От проектирования до оптимизации

Переходя от выбора конкретного ТЭНа к его интеграции в масштабируемые промышленные системы, руководители и инженеры сталкиваются с более сложными задачами, требующими глубокого понимания системной архитектуры, процессов внедрения и операционного менеджмента. Данный раздел раскрывает методы, позволяющие не просто установить ТЭН, но и создать на его основе эффективное, надежное и экономически обоснованное решение.

Проектирование систем с воздушными ТЭНами: От спецификации до интеграции

Эффективное проектирование нагревательных систем с использованием воздушных ТЭН требует междисциплинарного подхода, объединяющего термодинамические расчеты, электротехнику и знание материаловедения.

1. Расчет тепловой мощности и удельной поверхностной нагрузки:

   Для определения необходимой суммарной мощности ТЭНов используется формула:
   Q = m * c_p * ΔT / η, где:

   • Q — требуемая тепловая мощность (кВт).
   • m — массовый расход воздуха (кг/с).
   • c_p — удельная теплоемкость воздуха при постоянном давлении (примерно 1,005 кДж/(кг·°C) или 1005 Дж/(кг·°C)).
   • ΔT — требуемый перепад температур (°C).
   • η — коэффициент полезного действия (КПД) системы нагрева (обычно 0,9-0,98 для электрических нагревателей).

   После расчета общей мощности, необходимой для нагрева воздуха, распределение этой мощности между ТЭНами должно учитывать допустимую удельную поверхностную мощность (УПМ) для конкретной среды. Для подвижного воздуха УПМ ТЭН 120-D-13/1,25 О 220 Ф2 R24 (1.25 кВт, 1.2 м развернутой длины, 13 мм диаметр) составляет примерно ~3,5 Вт/см². Превышение этого значения может привести к перегреву, сокращению срока службы и даже к выходу из строя изоляционных материалов.

2. Выбор материала оболочки в зависимости от эксплуатационных условий:
   • Углеродистая сталь (например, Сталь 20): Экономичное решение для сухого, чистого воздуха, не содержащего агрессивных паров, с температурой нагрева до 450°C. Применяется в стандартных тепловых пушках, вентиляционных системах общего назначения.
   • Нержавеющая сталь (например, AISI 304, AISI 321): Рекомендуется для влажного воздуха, сред с конденсацией, или при наличии легких агрессивных примесей. Диапазон рабочих температур расширяется до 700-750°C. Обязательна для пищевой, фармацевтической и химической промышленности, где требуется высокая коррозионная стойкость и гигиеничность.
   • Жаропрочные сплавы (например, Инконель): Для экстремально высоких температур (свыше 800°C) и агрессивных газовых сред.
3. Оптимизация размещения и конфигурации ТЭНов:

   Форма Ф2 (U-образная или П-образная) ТЭНа 120-D-13/1,25 О 220 Ф2 R24 позволяет эффективно размещать его в каналах и камерах. Важно обеспечить равномерное распределение ТЭНов по сечению воздушного потока для минимизации зон перегрева и холодных зон. Оптимальное расстояние между ТЭНами и от стенок канала также критично для предотвращения тепловых мостов и обеспечения эффективного теплообмена.

4. Интеграция систем управления и безопасности:

   Для воздушных ТЭН обязательны системы контроля температуры. Это могут быть:

   • Термостаты: Простые устройства для поддержания заданной температуры.
   • ПИД-регуляторы (Пропорционально-интегрально-дифференциальные): Обеспечивают высокоточное поддержание температуры, минимизируя перерегулирование и колебания, что критично для технологических процессов.
   • Датчики температуры: Термопары (ТХА, ТХК) или термосопротивления (ПТ100) для мониторинга температуры воздуха и поверхности ТЭНов.
   • Защита от перегрева: Ограничители температуры, дублирующие основные регуляторы, а также реле потока воздуха для предотвращения включения ТЭНов без циркуляции воздуха.
   • Заземление и УЗО (устройство защитного отключения): Стандартные меры электробезопасности, обязательные для всех электронагревательных приборов.

Пошаговая реализация проекта по интеграции нагревательного оборудования

Внедрение новых ТЭН в существующие или проектируемые системы является многоэтапным процессом, требующим четкой координации и контроля.

1. Этап 1: Анализ потребностей и техническое задание (ТЗ)
   • Цель: Детальное определение требований к системе нагрева.
   • Действия: Определение целевой температуры воздуха, объема нагреваемого пространства, скорости воздушного потока, допустимого времени нагрева, особенности среды (влажность, агрессивность).
   • Артефакты: Развернутое ТЗ, протоколы обследования объекта.
   • Роли: Инженер-технолог, главный инженер, специалист по автоматизации.
2. Этап 2: Проектирование и расчеты
   • Цель: Разработка технического решения и выбор компонентов.
   • Действия: Расчет необходимой мощности, выбор типа и количества ТЭН, определение оптимальной УПМ, подбор материалов оболочки и систем управления (терморегуляторы, датчики). Разработка электрических схем и схем размещения.
   • Артефакты: Проектная документация, спецификации оборудования, экономическое обоснование (ROI, TCO).
   • Роли: Инженер-проектировщик, электротехник.
3. Этап 3: Закупка и подготовка
   • Цель: Приобретение оборудования и подготовка к монтажу.
   • Действия: Выбор поставщиков, основываясь на репутации, сертификации продукции (ГОСТ 13268-88), условиях гарантии. Контроль качества поставляемых ТЭН и комплектующих.
   • Артефакты: Договоры поставки, сертификаты на продукцию, протоколы входного контроля.
   • Роли: Отдел закупок, инженер-контролер качества.
4. Этап 4: Монтаж и подключение
   • Цель: Физическая установка и электрическое подключение.
   • Действия: Монтаж ТЭН в соответствии с проектной документацией, соблюдение всех мер электробезопасности (заземление, изоляция), подключение к системе управления. Обеспечение герметичности штуцерных соединений.
   • Артефакты: Акты выполненных работ, протоколы электроизмерений.
   • Роли: Монтажная бригада, инженер по монтажу, специалист по электробезопасности.
5. Этап 5: Пусконаладка и тестирование
   • Цель: Проверка работоспособности системы и ее оптимизация.
   • Действия: Запуск системы в различных режимах, калибровка датчиков, настройка ПИД-регуляторов. Тестирование систем безопасности (отключение при перегреве, отсутствии потока).
   • Артефакты: Протоколы пусконаладочных работ, отчеты о тестировании.
   • Роли: Инженер по пусконаладке, специалист по автоматизации.
6. Этап 6: Эксплуатация и техническое обслуживание (ТО)
   • Цель: Поддержание работоспособности и продление срока службы.
   • Действия: Разработка регламента ТО (регулярная очистка поверхности ТЭН, проверка электрических соединений, контроль состояния изоляции). Обучение персонала.
   • Артефакты: Регламент ТО, журналы обслуживания, отчеты о плановых заменах.
   • Роли: Эксплуатационный персонал, служба главного механика/энергетика.

Кейсы применения воздушных ТЭН в различных отраслях

Практический опыт демонстрирует универсальность и адаптивность ТЭН, подобных 120-D-13/1,25 О 220 Ф2 R24, в широком спектре промышленных и коммерческих задач.

Кейс 1: Модернизация сушильной камеры на деревообрабатывающем производстве (Enterprise-уровень)

Проблема: Крупное деревообрабатывающее предприятие столкнулось с низкой эффективностью и высокой энергоемкостью существующей системы сушки древесины. Неравномерный нагрев приводил к деформации части продукции и увеличению процента брака, а устаревшие нагревательные элементы требовали частой замены.

Решение: Была проведена полная модернизация нагревательного блока. Взамен старых прямых ТЭН были установлены П-образные ТЭНы (форма Ф2) из нержавеющей стали с увеличенной развернутой длиной (аналогичные ТЭН 120-D-13/1,25 О 220 Ф2 R24, но с адаптацией по мощности и материалу для более агрессивных сред), оптимизированные для подвижного воздуха. Интегрирована система управления на базе ПЛК (программируемый логический контроллер) с многоточечными датчиками температуры и расхода воздуха, обеспечивающая прецизионный контроль.

Эффект:

• Сокращение цикла сушки на 18% за счет более равномерного и интенсивного нагрева.
• Снижение энергопотребления на 12% благодаря точному управлению и оптимизированной теплоотдаче.
• Уменьшение процента брака до 3% (с 10%) за счет стабильности температурных режимов.
• Увеличение срока службы нагревательных элементов в 2,5 раза, снизив расходы на обслуживание и простой.

Кейс 2: Обогрев и вентиляция в складском комплексе фармацевтической компании (Regulated-уровень)

Проблема: Фармацевтический склад требовал строгого поддержания микроклимата (температура, влажность) в соответствии с GMP (Good Manufacturing Practice) стандартами. Существующие системы не обеспечивали необходимой точности и надежности, что создавало риски для хранения чувствительной продукции.

Решение: Установлены специализированные воздушные калориферы, оснащенные ТЭН из нержавеющей стали (AISI 316L) с низкой удельной поверхностной мощностью, исключающей пригорание пыли и органических частиц. Для обеспечения максимальной точности регулирования ТЭН были подключены к многозонной системе климат-контроля с ПИД-регуляторами, интегрированной в общую SCADA-систему (Supervisory Control and Data Acquisition) здания. Использовались штуцерные соединения М22х1,5 для обеспечения легкого обслуживания и герметичности.

Эффект:

• Полное соответствие стандартам GMP по поддержанию микроклимата.
• Точность поддержания температуры ±0.5°C в любой точке склада.
• Повышение надежности системы обогрева и вентиляции, минимизация рисков порчи продукции.
• Увеличение интервалов между ТО за счет использования высококачественных материалов.

Кейс 3: Создание тестового стенда для автомобильных компонентов (SMB-уровень)

Проблема: Небольшой инжиниринговый центр нуждался в экономичном и гибком решении для создания тестового стенда, способного симулировать различные температурные режимы для испытаний автомобильных датчиков и электронных блоков.

Решение: Разработана компактная термокамера с принудительной циркуляцией воздуха, оборудованная несколькими ТЭН 120-D-13/1,25 О 220 Ф2 R24. Благодаря их П-образной форме и компактному радиусу гиба (R24) удалось эффективно разместить нагревательные элементы в ограниченном пространстве стенда. Управление осуществлялось через программируемый контроллер, позволяющий задавать сложные температурные профили.

Эффект:

• Быстрая и экономичная разработка тестового оборудования.
• Возможность проведения испытаний с точным контролем температуры в диапазоне от 20°C до 250°C.
• Низкие эксплуатационные расходы и простота обслуживания.
• Гибкость в настройке режимов для разных типов компонентов.

Чек-лист по аудиту и выбору воздушного ТЭН для промышленного применения

Для руководителей и технических специалистов, стоящих перед задачей выбора или оптимизации систем нагрева, представленный чек-лист поможет систематизировать процесс принятия решений.

1. Анализ среды нагрева:
   • Определен ли тип среды (подвижный воздух, спокойный воздух, агрессивные газы)?
   • Оценена ли влажность и наличие конденсирующихся паров?
   • Учтены ли пыль, взвешенные частицы или химически активные примеси в воздухе?
2. Расчет тепловой мощности и УПМ:
   • Выполнена ли термодинамический расчет требуемой мощности?
   • Рассчитана ли оптимальная удельная поверхностная мощность для выбранной среды и типа ТЭН?
   • Обеспечен ли достаточный запас по мощности с учетом теплопотерь системы?
3. Выбор материала оболочки ТЭНа:
   • Соответствует ли материал трубки (углеродистая, нержавеющая сталь, спецсплавы) условиям среды и максимальной рабочей температуре?
   • Учтены ли требования к коррозионной стойкости и гигиеничности (для пищевой/фармацевтической промышленности)?
4. Определение оптимальной формы и размеров:
   • Соответствует ли форма (прямой, U-образный, П-образный, спиральный) геометрии нагревательного аппарата и доступному пространству?
   • Обеспечивает ли развернутая длина ТЭНа равномерное распределение тепла?
   • Допустим ли радиус гиба для заданной конфигурации?
5. Выбор типа крепления и присоединительных размеров:
   • Совместим ли тип штуцера (например, М22х1,5) или фланцевого соединения с ответными частями оборудования?
   • Обеспечена ли надежная герметизация и механическая прочность крепления?
6. Оценка производителя и соответствия стандартам:
   • Имеет ли производитель необходимые сертификаты (ГОСТ, ISO)?
   • Предоставляется ли гарантия на продукцию?
   • Соответствует ли продукция техническим условиям и отраслевым нормам?
7. Планирование системы управления и безопасности:
   • Предусмотрены ли основные и дублирующие системы контроля температуры (термостаты, ПИД-регуляторы)?
   • Реализована ли защита от перегрева и работа без циркуляции воздуха?
   • Обеспечены ли меры электробезопасности (заземление, УЗО)?
8. Расчет жизненного цикла и TCO:
   • Выполнен ли расчет совокупной стоимости владения (TCO), включающей затраты на закупку, монтаж, энергопотребление, обслуживание и утилизацию?
   • Проанализирована ли окупаемость инвестиций (ROI) с учетом повышения эффективности и снижения брака?
