ТЭН 12 кВт 1 1 2: идеальное решение для вашего оборудования

Устройство и конструктивные особенности

Блок ТЭН 12 кВт с резьбой G 1 1/2″ представляет собой современное решение, включающее три независимых ТЭНа мощностью 4 кВт каждый, объединенных во фланце с резьбой G 1 1/2″. Эта модульная структура позволяет пользователю гибко настраивать мощность устройства, подключая один ТЭН для минимального потребления (4 кВт), два для средней нагрузки (8 кВт) или все три для номинальной мощности (12 кВт). Такой подход гарантирует не только оптимизацию расхода электроэнергии, но и защиту электросети от перегрузок.

Фланец оснащен специальным шестигранником для удобного монтажа, а конструкция ТЭНа обеспечивает герметичность и долговечность благодаря неразъемному соединению. При диаметре трубок от 7,4 до 13 мм, снижение инерционности нагрева достигается благодаря сокращению расстояния между нагревательной нитью и внешней оболочкой, что увеличивает эффективность передачи тепла.

Основной нагревательный элемент выполнен из проволоки с высоким сопротивлением и изолирован магнезитовой крошкой, обеспечивая высокую теплопередачу через металлическую оболочку ТЭНа.

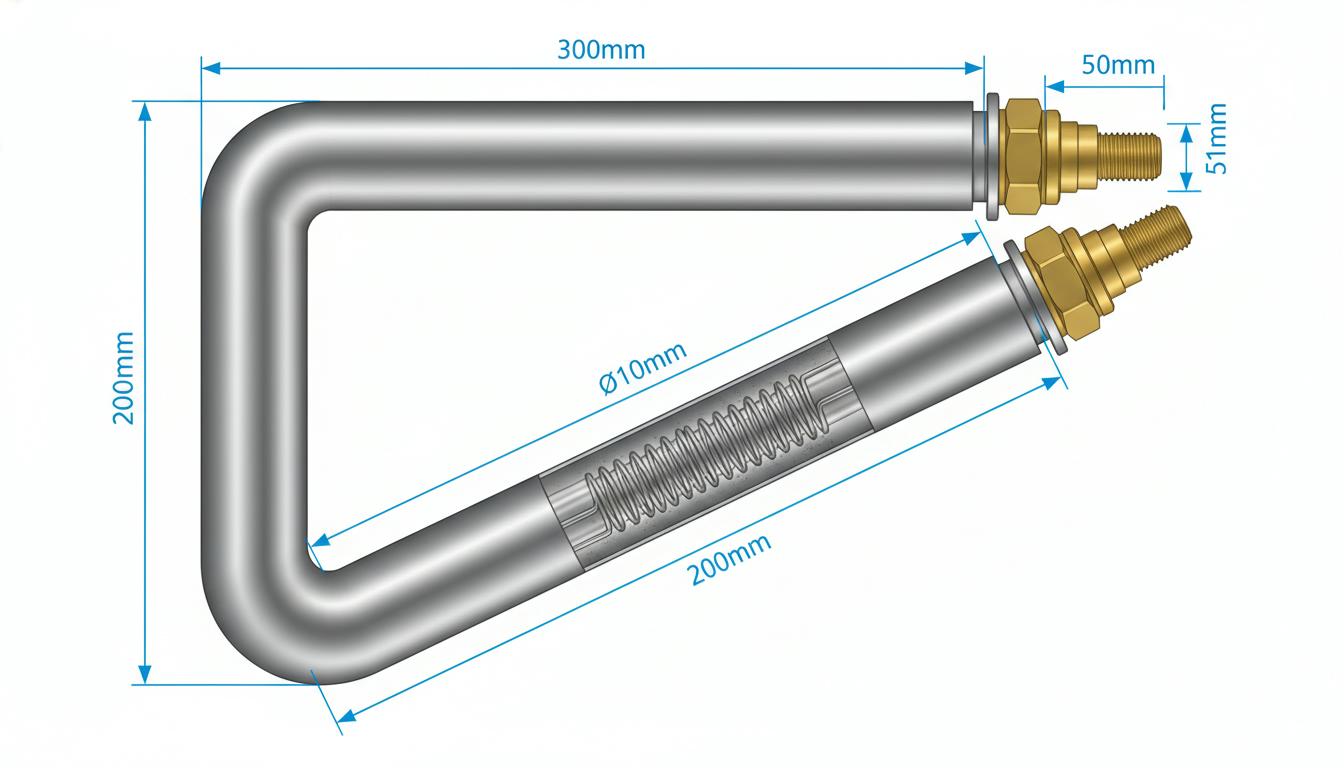

Габаритные размеры

Размеры ТЭНа варьируются в зависимости от конкретной модели:

• Длина габаритная: 415–750 мм (чаще всего 460–535 мм до фланца).
• Длина трубок: 400–463 мм.
• Диаметр фланца: около 59 мм в некоторых вариантах.

Материалы оболочки включают углеродистую сталь, нержавеющую сталь (AISI 304) и латунь, что говорит о высокой коррозионной стойкости и способности выдерживать давление до 3 атм. Рекомендуется использование ТЭНа с различными теплоносителями, включая воду, антифриз и масла.

Технические характеристики: сравнение популярных моделей

Для наглядности представлена таблица ключевых параметров, позволяющая оценить характеристики различных моделей ТЭН 12 кВт от известных производителей:

Данные характеристики подтверждают совместимость ТЭНа 12 кВт с большинством популярных котлов, включая Uragan, Taifun и ZOTA.

Преимущества ТЭН 12 кВт G 1 1/2″ как идеального решения

1. Экономия энергии: Ступенчатое включение дает возможность адаптировать мощность в зависимости от текущих потребностей, что значительно снижает расходы на электричество в межсезонье.
2. Быстрая скорость нагрева: Благодаря малому диаметру трубок, температура достигается за считанные минуты, а равномерное распределение тепла обеспечивается благодаря конструктивным особенностям.
3. Универсальность: Пригоден для различных электрических сетей, работы под давлением и применения с различными теплоносителями. Оптимально подходит для объектов площадью от 100 до 600 м².
4. Надежность и долговечность: Высококачественные материалы и компоненты Kantal обеспечивают долговечность установки с гарантией до 3 лет.
5. Удобство монтажа: Стандартная резьба G 1 1/2″ и фланцевое соединение упрощают установку в различные системы отопления.
6. Эффективность в бизнесе: Быстрое время запуска и высокая производительность делают этот ТЭН идеальным для современных отопительных систем в отелях и медицинских учреждениях.

Сравнение с одиночными ТЭНами меньшей мощности демонстрирует, что блок 12 кВт минимизирует количество монтажных точек и упрощает обслуживание, что очень важно в условиях современного производства и обслуживания.

Области применения

• Отопительные котлы и бойлеры: Предназначен для использования как дополнительный электрический нагрев в дровяных и газовых системах.
• Системы ГВС и теплоснабжения: Идеален для больших промышленных и коммерческих объектов.
• Промышленность: Обеспечивает эффективный нагрев различных теплоносителей.
• Бани, камины, печи: Подходит для интенсивной эксплуатации.
• Бытовое использование: Применяется как погружной нагреватель для воды.

Примером использования может служить нагрев в котле Uragan Prof, где ТЭН 12 кВт обеспечивает надежный резервный нагрев, что значительно увеличивает автономность системы.

Монтаж, эксплуатация и меры безопасности

Для установки ТЭНа необходимы инструменты, такие как ключ для шестигранника фланца, герметик и термостат. Пошаговая инструкция включает несколько этапов:

1. Обесточить оборудование и слить теплоноситель.
2. Проверить резьбу на наличие повреждений и нанести герметик.
3. Установить фланец и затянуть его ключом (с усилием не более 50 Нм).
4. Подключить систему по схеме (треугольник для 380 В или любую пару стержней для 220 В).
5. Установить термостат и защитный колпак.
6. Заполнить систему и проверить на утечки под давлением 3 атм.
7. Включить устройство, постепенно увеличивая мощность и контролируя температуру.

Эксплуатация требует соблюдения условий работы, включая поддержание температуры до 95°C и использование анода для защиты от коррозии. Срок службы устройства может составлять от 5 до 10 лет при правильном использовании.

Важно также учитывать потенциальные ошибки: неправильное подключение может привести к перегреву, отсутствие защиты — к механическим повреждениям, а игнорирование давления выше 3 атм — к аварийным ситуациям.

Сравнение с аналогами и критерии выбора

При выборе ТЭНа стоит рассмотреть, как он проявляется по сравнению с аналогичными моделями. Например, в сравнении с ТЭНом мощностью 6 кВт, модель 12 кВт предоставляет вдвое большую мощность, подходящую для масштабных систем, но с увеличенным потреблением электроэнергии.

Выбор следует также обдумать в зависимости от типа материала (нержавейка или углеродистая сталь), резьбы и мощности. Бюджет на приобретение может варьироваться от 7200 до 16600 руб. Рекомендуемыми производителями для надежной эксплуатации являются ZOTA и Termokraft, в то время как Parpol оптимален для крупных объемов.

ТЭН 12 кВт G 1 1/2″ сочетает в себе высокую мощность и экономию ресурсов, обеспечивая идеальное решение для различных систем отопления и нагрева в различных сферах. В следующей части статьи мы рассмотрим детали установки и эксплуатацию данного устройства с точки зрения практического применения, что поможет максимально использовать его потенциал.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Особенности установки и эксплуатации ТЭН 12 кВт G 1 1/2″

Для получения максимального эффекта от использования ТЭНа 12 кВт G 1 1/2″ важно соблюдать правила его установки и эксплуатации, обеспечивая тем самым безопасность и эффективность работы устройства. Прежде всего, необходимо внимательно подойти к процессу монтажа, который требует определенных навыков и оборудования.

Подготовка и инструменты

Для установки ТЭНа вам понадобятся следующие инструменты:

• Ключ для шестигранника для крепления фланца.
• Герметик для резьбового соединения.
• Мультиметр для проверки электрических соединений.
• Термостат для контроля температуры.

Инструкция по установке

1. Отключите оборудование от источника питания. Перед началом работ необходимо убедиться в том, что устройство отключено от электроэнергии, а теплоноситель слит из системы.
2. Проверьте резьбу котла или емкости. Убедитесь, что резьба типа G 1 1/2″ чистая и не поврежденная, потом нанесите герметик на резьбу.
3. Установите ТЭН. Вкрутите фланец с ТЭНом в соответствующее отверстие и затяните его ключом с усилием не более 50 Нм.
4. Подключите электропитание. Если ваша сеть трехфазная, подключите по схеме «треугольник» для 380 В. Для однофазных систем используйте любую пару стержней для 220 В.
5. Установите термостат и защитный колпак. Термостат поможет контролировать температуру, а колпак защитит ТЭН от механических повреждений.
6. Заполните систему. Заполните трубы теплоносителем и проверьте систему на наличие утечек при рабочем давлении 3 атм.
7. Запустите ТЭН. Включите устройство, начиная с минимальной мощности, и постепенно увеличивайте её, контролируя стабилизацию температуры.

Эксплуатационные рекомендации

Для обеспечения надежной работы ТЭНа рекомендуется придерживаться следующих правил:

• Температура: Поддерживайте рабочую температуру до 95°C. Это позволит избежать перегревов и продлить срок службы устройства.
• Защита от коррозии: Разумно использовать анод, если предусмотрено, чтобы защитить ТЭН от коррозии.
• Регулярная проверка: Периодически проверяйте электрические соединения, целостность оболочки и работу термостата для предотвращения аварийных ситуаций.

Запреты и типичные ошибки

Во избежание несчастных случаев следует помнить о некоторых запретах:

• Не производите ремонт или осмотр устройства при включенном токе.
• Запрещается эксплуатация ТЭНа без теплоносителя, так как это может привести к перегреву и повреждению.
• Не используйте устройство в агрессивных средах без предварительной проверки совместимости материалов.

Типичные ошибки включают неправильное подключение, игнорирование давления более 3 атм, а также отсутствие защиты от механических повреждений.

Сравнение ТЭН 12 кВт с другими моделями

При выборе ТЭНа важно учитывать его преимущества относительно аналогичных решений. Например, в сравнении с менее мощными аналогами, такими как ТЭН 6 кВт, модель 12 кВт идеально подходит для больших систем, обеспечивая дополнительную мощность.

Такое решение рационально в ситуациях, когда необходимо быстро обеспечить равномерный подогрев значительного объема теплоносителя, что критически важно в промышленных и крупных коммерческих системах.

Критерии выбора

При выборе ТЭНа следует обратить внимание на:

• Напряжение сети — для правильного подбора модели.
• Тип и длину резьбы — учитывайте требования вашего оборудования.
• Используемую среду — нержавеющее исполнение лучше подходит для работы с антифризом.
• Бюджет — ориентируйтесь на диапазон цен от 7200 до 16600 руб.

Модели от производителей, таких как ZOTA или Termokraft, являются хорошими выборами для надежной работы, тогда как Parpol отлично подойдет для решений с большим объемом теплоносителя.

Таким образом, ТЭН 12 кВт G 1 1/2″ представляет собой оптимальный выбор для тех, кто ищет сочетание мощности, надежности и экономии. С его помощью можно эффективно решать задачи отопления и нагрева в самых разнообразных сферах, начиная от бытовых и заканчивая промышленными системами, обеспечивая при этом исключительную безопасность и долговечность эксплуатации. Следующий раздел будет посвящен более детальному рассмотрению применения ТЭН 12 кВт в различных отраслях и их эффекту на конечную производительность.
