Тэн для работы в агрессивной среде (ванна оксидного фосфатирования) P3016305JF00C1 3кВт 400 вольт Galmatherm

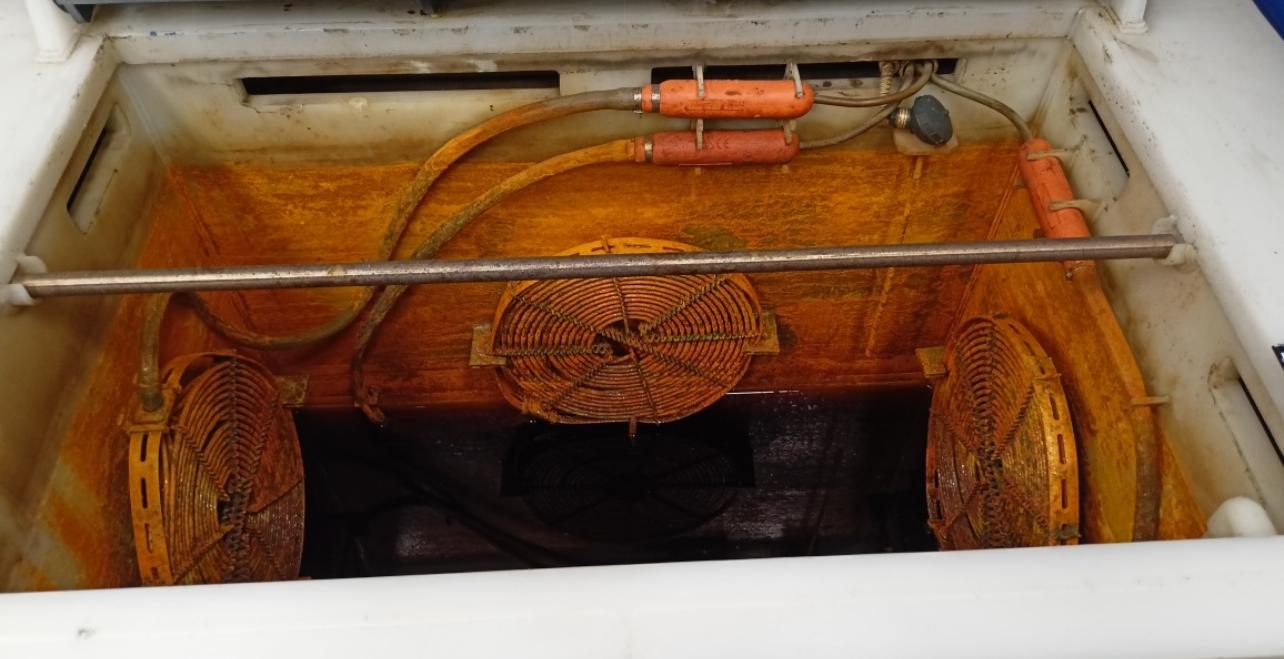

Применение тефлоновых нагревателей Galmatherm P3016305JF00C1 в агрессивных технологических процессах

В условиях современного промышленного производства, где процессы требуют работы с высокоагрессивными химическими растворами, выбор надежного и долговечного нагревательного оборудования становится критически важным. Стандартные трубчатые электронагреватели (ТЭНы), выполненные из нержавеющих сталей или меди, быстро выходят из строя в таких средах, вызывая простои, незапланированные расходы на замену и снижение качества продукции. Это особенно актуально для ванн оксидного фосфатирования, хромирования или кислотных травильных растворов, где традиционные материалы подвергаются интенсивной коррозии.

Нагреватель Galmatherm P3016305JF00C1 представляет собой специализированное решение, разработанное для работы именно в таких экстремальных условиях. Этот плоский тефлоновый элемент мощностью 3 кВт при напряжении 400 В (трехфазное) обеспечивает эффективный нагрев агрессивных технологических жидкостей, гарантируя исключительную химическую стойкость и продолжительный срок службы. Его конструктивные особенности, такие как компактный монтаж и низкая удельная нагрузка (не более 1 Вт/см²), минимизируют риски перегрева и деградации материала, что является ключевым фактором в сильнокоррозионных средах.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Основной тип нагревательного элемента, преобразующий электрическую энергию в тепловую.
• Оксидное фосфатирование: Технологический процесс формирования фосфатного покрытия на поверхности металла для улучшения антикоррозионных свойств и адгезии лакокрасочных материалов. Происходит в агрессивных кислотных растворах при повышенных температурах.
• FEP (фторированный этилен-пропилен): Термопластичный фторполимер, обладающий высокой химической стойкостью, термостабильностью и диэлектрическими свойствами. Используется в качестве защитного покрытия нагревательного кабеля.
• PFA (перфторалкокси полимер): Еще более высокопроизводительный фторполимер, чем FEP, с улучшенной химической стойкостью и возможностью работы при более высоких температурах, идеально подходящий для особо агрессивных сред.
• PVDF (поливинилиденфторид): Термопластичный фторполимер, известный своей высокой химической стойкостью, механической прочностью и устойчивостью к ультрафиолетовому излучению, применяется для изготовления каркасов и крепежных деталей.
• PP (полипропилен): Термопластичный полимер с хорошей химической стойкостью к щелочам и кислотам, используется в качестве более экономичного материала для каркасов в менее агрессивных условиях.
• Удельная нагрузка: Мощность, приходящаяся на единицу площади поверхности нагревательного элемента (Вт/см²). Низкая удельная нагрузка предотвращает локальный перегрев и продлевает срок службы ТЭНа, особенно в вязких или осадкообразующих средах.
• IP64 (Ingress Protection 64): Степень защиты оболочки электрооборудования согласно стандарту EN60528. Обозначает полную защиту от пыли и защиту от брызг воды со всех направлений.

Конструктивные особенности и материаловедение

Ключ к выдающейся стойкости нагревателей Galmatherm в сверхагрессивных средах заключается в тщательно подобранных материалах и продуманной конструкции. Эти элементы разработаны для прямого погружения в резервуары, где пространство ограничено, а требования к химической устойчивости максимальны. Рассмотрим основные компоненты:

• Нагревательный кабель: Сердцем нагревателя является металлический электронагревательный провод, покрытый одним из двух видов тефлона:
  • FEP (фторированный этилен-пропилен): Оптимальный выбор для стандартных агрессивных сред, демонстрирует высокую устойчивость к широкому спектру кислот, щелочей и солей.
  • PFA (перфторалкокси полимер): Применяется в особо критичных условиях, где требуются еще более высокие показатели химической и термической стойкости, например, при работе с сильными концентрированными кислотами или при более высоких температурах.
• Каркас и крепежные элементы: Нагревательный кабель наматывается на гибкую раму, выполненную из PVDF (поливинилиденфторид) или PP (полипропилен). Эти материалы обеспечивают структурную целостность и предотвращают прямой контакт нагревательного кабеля друг с другом или со стенками ванны. Выбор между PVDF и PP зависит от конкретной агрессивности среды и требуемой механической прочности.
• Защитные опции: В зависимости от модели и условий эксплуатации, нагреватели могут оснащаться дополнительными защитными элементами:
  • Модель A: Имеет стальную раму с PVDF-покрытием для повышенной механической прочности.
  • Модели E/F: Оснащены рамой из PP или PVDF.
  • Модели Q/R: Включают защитную пластину из PP или PVDF для дополнительной защиты.
• Соединительные элементы: Ненагреваемая часть провода, также имеющая тефлоновое покрытие, ведет до герметичной муфты со степенью защиты IP64. Далее подключается стандартный PVC-кабель длиной 1–2 метра (N — 2 м, C — 1 м) для подключения к электросети. Важно соблюдать маркированную минимальную и максимальную глубину погружения, при этом нагреваемая часть должна всегда находиться в растворе.

Такая продуманная архитектура гарантирует продолжительный срок службы нагревателя, существенно превышающий аналоги, за счет использования высококачественных фторполимерных материалов и оптимизированной удельной нагрузки, что минимизирует риски перегрева и преждевременной деградации в агрессивных химических растворах.

Расшифровка маркировки Galmatherm P3016305JF00C1

Система кодирования моделей Galmatherm позволяет быстро определить ключевые характеристики нагревательного элемента. Для модели P3016305JF00C1 расшифровка выглядит следующим образом:

• P30: Указывает на плоский тип нагревательного элемента, что обуславливает его компактность и эффективную площадь теплообмена.
• 16: Обозначает типоразмер нагревателя, выраженный в комбинации J x K. Для 3 кВт при 400 В это оценочно соответствует размерам около 400×500 мм, но точные параметры могут варьироваться в зависимости от конфигурации.
• 30: Мощность нагревателя, в данном случае 3 кВт.
• 5: Характеризует сторону вывода кабеля (либо J, либо K), что важно для удобства монтажа в конкретной ванне.
• JF: Информирует о типе покрытия нагревательного кабеля — FEP (индекс J), а также об опциях соединения (индекс F).
• 00: Обозначает стандартную длину соединительных кабелей (2 метра для негреющей части N и 1 метр для силового кабеля C).
• C1: Указывает на конфигурацию рамы или защитного элемента. В данном случае C означает отсутствие защитной плиты, а 1 — конкретный вариант исполнения рамы.

Понимание этой кодировки критически важно для точного подбора нагревателя под специфические требования технологического процесса и условий монтажа, позволяя выбрать наиболее подходящее решение из широкой линейки Galmatherm.

Технические характеристики и типоразмеры

Модель Galmatherm P3016305JF00C1 и ее аналоги из серии P30/P40 представляют собой гибкую линейку решений для промышленных предприятий. Ниже приведены основные технические параметры, позволяющие оценить их применимость:

Линейка Galmatherm с мощностью от 1 до 12 кВт идеально подходит для нагрева ванн фосфатирования объемом от 100 до 1000 литров. Также доступны цилиндрические аналоги (C85/C12) с диаметрами 85/120 мм и длиной до 2000 мм, что расширяет возможности применения для вертикальных резервуаров или специфических конфигураций.

Оксидное фосфатирование: Специфика процесса и требования к нагреву

Оксидное фосфатирование является ключевым этапом в подготовке металлических поверхностей перед нанесением лакокрасочных покрытий, особенно в автомобильной и машиностроительной промышленности. Процесс включает погружение деталей в агрессивные растворы, содержащие фосфорную кислоту, марганец, цинк, при низком pH (2–4) и повышенных температурах (обычно 60–95°C). В таких условиях к нагревательным элементам предъявляются исключительно высокие требования:

• Химическая стойкость: Тефлоновое покрытие FEP или PFA демонстрирует выдающуюся устойчивость к сильным кислотам, солям и оксидам, предотвращая коррозию и разрушение нагревателя, что является фатальной проблемой для обычных ТЭНов из нержавеющей стали или меди, которые могут выйти из строя за считанные недели.
• Эффективный нагрев и компактность: Плоская конфигурация Galmatherm занимает минимальное пространство внутри ванны. Элемент площадью около 0,2–0,5 м² при мощности 3 кВт способен нагреть ванну объемом 200–500 литров до требуемых 80°C за 1–2 часа, обеспечивая быстрый вывод на рабочий режим.
• Долговечность и стабильность процесса: Продолжительный срок службы тефлоновых нагревателей (5–10 лет в агрессивных средах) исключает частые замены, что напрямую влияет на бесперебойность производственного цикла и качество фосфатного покрытия. Отсутствие накипи и коррозии на поверхности нагревателя предотвращает загрязнение раствора и поддержание его химического состава.
• Безопасность монтажа: Нагреватель легко фиксируется в ванне из PP или PVDF, обеспечивая погружение строго на маркированную глубину. Важно избегать контакта муфты с технологическим раствором для сохранения герметичности и электрической безопасности.

Выбор тефлоновых нагревателей Galmatherm в линиях оксидного фосфатирования не только решает проблему быстрого выхода из строя традиционных ТЭНов, но и способствует повышению общей эффективности, безопасности и экономической целесообразности всего производственного процесса. Это стратегическое решение для предприятий, стремящихся к оптимизации затрат и повышению надежности оборудования в сложных условиях.

Сравнительный анализ решений для агрессивных сред

При выборе нагревательных элементов для агрессивных химических ванн, таких как фосфатирование, важно учитывать не только первоначальную стоимость, но и общую стоимость владения (TCO), включая затраты на обслуживание, простои и энергоэффективность. Ниже представлена сравнительная таблица основных типов нагревателей, применяемых в подобных средах, с акцентом на B2B критерии:

Как показывает сравнительный анализ, тефлоновые нагреватели Galmatherm занимают лидирующие позиции по совокупности критически важных для B2B критериев, таких как химическая стойкость, срок службы, TCO и стабильность технологического процесса, особенно в условиях оксидного фосфатирования. Их высокая начальная стоимость окупается многократно за счет минимизации эксплуатационных расходов и обеспечения непрерывности производства.

Понимание фундаментальных преимуществ и технических характеристик тефлоновых нагревателей Galmatherm закладывает основу для эффективного выбора и внедрения. Однако для максимизации их потенциала требуется глубокое погружение в практические аспекты эксплуатации, интеграции и экономической оптимизации, что будет рассмотрено далее.

Продвинутая практика и внедрение тефлоновых нагревателей Galmatherm

После детального ознакомления с конструкцией и основными преимуществами тефлоновых нагревателей Galmatherm, следующим этапом для ответственных лиц на производстве становится практическое внедрение и оптимизация их работы. Ключевые аспекты включают не только соблюдение правил монтажа, но и понимание экономической эффективности, стратегического планирования обслуживания и адаптации к специфическим производственным сценариям. Отсутствие системного подхода к этим вопросам может нивелировать все технологические преимущества.

Экономическая эффективность и расчет ROI

Внедрение специализированных тефлоновых нагревателей Galmatherm, несмотря на их относительно высокую первоначальную стоимость, обеспечивает значительную экономическую выгоду в долгосрочной перспективе. Для обоснования инвестиций перед руководством и финансовыми отделами, необходимо оперировать четкими метриками и расчетами ROI (Return on Investment — окупаемость инвестиций).

Факторы, влияющие на экономическую эффективность:

• Значительное снижение затрат на замену: Срок службы стандартных нагревателей в агрессивных средах составляет 1–12 месяцев. Galmatherm функционирует 5–10 лет. Это сокращает потребность в закупках до 10-50 раз.
• Минимизация простоев: Каждая замена ТЭНа требует остановки ванны, слива раствора, монтажа и повторного заполнения/нагрева. Каждый час простоя в гальваническом цехе может стоить от нескольких тысяч до десятков тысяч рублей упущенной выгоды. Надежность Galmatherm практически исключает внеплановые остановки.
• Снижение трудозатрат: Меньше замен означает меньше человеко-часов на демонтаж, монтаж и пусконаладку.
• Стабильность качества процесса: Коррозия обычных ТЭНов приводит к загрязнению раствора и нарушению его химического баланса, что сказывается на качестве фосфатного покрытия. Тефлоновые нагреватели поддерживают чистоту раствора, обеспечивая стабильное качество продукции и снижение брака.
• Энергоэффективность: Низкая удельная нагрузка и равномерное распределение тепла предотвращают образование накипи, которая ухудшает теплопередачу и увеличивает потребление энергии. Постоянный КПД (коэффициент полезного действия) в течение всего срока службы.

Примерный расчет ROI:

Допустим, стоимость стандартного нержавеющего ТЭНа — 5 000 руб., срок службы — 2 месяца. Стоимость Galmatherm — 50 000 руб., срок службы — 5 лет (60 месяцев).

• Затраты на нержавеющие ТЭНы за 5 лет: (60 месяцев / 2 месяца) * 5 000 руб. = 30 * 5 000 = 150 000 руб.
• Затраты на Galmatherm за 5 лет: 50 000 руб.
• Прямая экономия на закупках: 150 000 — 50 000 = 100 000 руб.

К этому добавляются экономия на простоях (ориентировочно 20 часов простоев в год для замен, 20 часов * 5 лет = 100 часов. При стоимости простоя 5 000 руб./час = 500 000 руб.), экономия на трудозатратах (минимум 2 часа на каждую замену), и снижение брака.

Таким образом, ROI тефлонового нагревателя может достигать сотен процентов уже в первый год эксплуатации, и тысячных процентов в перспективе 5-10 лет, что делает его стратегически выгодным выбором для B2B-сегмента.

Пошаговая реализация и контроль качества

Успешное внедрение тефлоновых нагревателей Galmatherm требует четкого планирования и выполнения каждого этапа. Это не просто установка оборудования, а интеграция в производственный процесс, требующая внимания к деталям и соблюдения техники безопасности.

1. Планирование и Подготовка:
   • Анализ среды: Тщательно определить химический состав раствора (кислоты, щелочи, концентрации), рабочую температуру, наличие абразивных частиц или взвесей. Это позволит выбрать оптимальный тип покрытия (FEP или PFA) и материал рамы (PVDF или PP).
   • Расчет необходимой мощности: Определить объем ванны, требуемую скорость нагрева и теплопотери. Для ванн фосфатирования объемом до 1000 л обычно достаточно 1-12 кВт.
   • Подготовка ванны: Убедиться в чистоте резервуара. Проверить наличие свободного места для установки нагревателя с учетом его габаритов.
   • Инструментарий: Подготовить необходимые инструменты (ключи, мультиметр для проверки изоляции, термометр, средства индивидуальной защиты).
2. Монтаж и Фиксация:
   • Позиционирование: Аккуратно разместить нагреватель в ванне. Идеальное положение — равномерное распределение по объему, вдали от прямого потока перемешивания, чтобы избежать механических повреждений.
   • Глубина погружения: Строго соблюдать маркированную на нагревателе зону погружения (обычно 80–100% нагреваемой части). Муфта и соединительный кабель не должны контактировать с раствором.
   • Крепление: Надежно зафиксировать раму нагревателя с помощью штатных резьбовых соединений, фланцев или других предусмотренных креплений. Избегать контакта металлической (даже покрытой) рамы с токопроводящими элементами ванны.
3. Электрическое Подключение:
   • Квалифицированный персонал: Подключение должно выполняться только аттестованным электриком.
   • Шкаф управления: Подключить нагреватель к специализированному шкафу управления, который должен включать:
     • Терморегулятор для поддержания заданной температуры (например, 70–90°C для фосфатирования).
     • Защиту от сухого хода (датчик уровня жидкости), предотвращающую включение нагревателя при недостаточном уровне раствора, что критически важно для тефлоновых элементов.
     • Автоматический выключатель и УЗО (устройство защитного отключения) для обеспечения электрической безопасности.
   • Проверка изоляции: Перед подачей напряжения обязательно измерить сопротивление изоляции.
4. Пусконаладка и Мониторинг:
   • Постепенный нагрев: При первом запуске рекомендуется постепенный нагрев (5–10°C/мин), чтобы избежать термического шока для раствора и оборудования.
   • Контроль температуры: Постоянно мониторить температуру раствора и убедиться, что терморегулятор работает корректно.
   • Мониторинг уровня: Регулярно проверять уровень раствора в ванне, особенно в условиях испарения.
5. Регулярное Обслуживание:
   • Ежегодный осмотр: Производить визуальный осмотр тефлонового покрытия и рамы на предмет механических повреждений или отложений.
   • Промывка: При необходимости, аккуратно промывать PVDF-раму от возможных отложений.
   • Проверка изоляции: Периодически проверять сопротивление изоляции (например, раз в год). Замена нагревателя требуется только при пробое изоляции или значительном механическом повреждении.
6. Меры Безопасности:
   • IP64: Строго следовать требованиям по защите муфты от попадания жидкости.
   • Вентиляция: Обеспечить адекватную вентиляцию для удаления паров кислот и других химических веществ.
   • СОПы: Разработать и строго соблюдать стандартные операционные процедуры (СОПы) для работы с агрессивными растворами и нагревательным оборудованием.

Типичные ошибки при эксплуатации и их предотвращение:

• Перегрев: Возникает при удельной нагрузке значительно выше 1 Вт/см² (что нехарактерно для Galmatherm, но возможно при работе в чрезмерно вязких средах без достаточного перемешивания) или при недостаточном уровне жидкости. Предотвращение: Установка датчика сухого хода, адекватное перемешивание.
• Механические повреждения: Контакт нагревателя с металлическими деталями ванны или обрабатываемыми заготовками. Предотвращение: Надежное крепление рамы, установка защитных барьеров.
• Несоблюдение глубины погружения: Погружение ниже или выше маркированной зоны. Предотвращение: Четкая маркировка, обучение персонала.
• Неправильное подключение: Отсутствие заземления, неправильная фазировка, отсутствие защитных устройств. Предотвращение: Подключение квалифицированным электриком, регулярная проверка электрооборудования.

Выбор оптимальной конфигурации: Критерии для различных применений

Линейка Galmatherm предлагает разнообразие форм и материалов, что позволяет адаптировать решение под уникальные потребности каждого производства. Правильный выбор конфигурации напрямую влияет на эффективность и срок службы нагревателя.

Критерии выбора:

• Степень агрессивности среды:
  • Для стандартных кислотных и фосфатирующих ванн: покрытие кабеля FEP, каркас из PVDF или PP.
  • Для высококонцентрированных кислот, фтористых кислот, или более высоких температур: покрытие кабеля PFA, каркас из PVDF.
• Объем и геометрия ванны:
  • Плоские нагреватели (серии P30/P40) идеально подходят для прямоугольных ванн с ограниченным пространством или где требуется максимальная площадь теплообмена.
  • Цилиндрические нагреватели (серии C85/C12) — для вертикальных резервуаров, узких щелей или в случае, когда плоский элемент не может быть установлен.
• Механические воздействия:
  • При риске механических ударов или постоянного контакта с заготовками: рекомендуется опциональная стальная рама с PVDF-покрытием (модель A) или защитные пластины (модели Q/R).
  • В условиях умеренных воздействий: рама из PVDF/PP (модели E/F или C1).
• Требования к монтажу: Наличие штуцеров или фланцев для герметичной установки, длина негреющей части кабеля для вывода за пределы ванны.

Интеграция в производственные линии: Кейсы и паттерны

Опыт внедрения тефлоновых нагревателей Galmatherm в различных промышленных секторах подтверждает их высокую эффективность и надежность. Рассмотрим несколько типовых сценариев:

1. Малые и средние гальванические цеха (SMB):
   • Задача: Замена быстро корродирующих нержавеющих ТЭНов в ваннах химического никелирования и оксидного фосфатирования объемом 200-500 литров. Необходимость снизить простои и затраты на обслуживание.
   • Решение: Установка плоских тефлоновых нагревателей Galmatherm P30 мощностью 3-5 кВт с FEP-покрытием и PVDF-рамой.
   • Результат: Зафиксировано увеличение срока службы нагревателей с 3-6 месяцев до 3-5 лет. Сокращение ежегодных расходов на закупку ТЭНов в 6-10 раз, полное устранение внеплановых простоев, связанных с отказом нагревателей. Повышение стабильности технологического процесса.
2. Крупные машиностроительные заводы (Enterprise):
   • Задача: Модернизация линии фосфатирования перед покраской кузовов автомобилей. Требовалась высокая надежность оборудования в условиях круглосуточной эксплуатации и объемных ванн до 1000 литров, а также соответствие экологическим стандартам.
   • Решение: Интеграция нескольких плоских нагревателей Galmatherm P40 мощностью 10-15 кВт с PFA-покрытием (для повышенной концентрации кислот) и усиленной рамой (модель A). Подключение к централизованной системе управления с датчиками уровня и температуры.
   • Результат: Обеспечена непрерывная работа линии в течение 5+ лет без замены нагревателей. Снижение энергопотребления за счет равномерного нагрева, отсутствие выбросов вредных веществ от разрушающихся элементов, соответствие стандартам ЕС, что критично для экспорта.
3. Производства с регулируемыми условиями (Regulated Industry, например, авиапром):
   • Задача: Поддержание строгих параметров процесса анодирования алюминиевых деталей в ваннах с растворами серной кислоты. Любое загрязнение или отклонение от температуры недопустимо.
   • Решение: Применение цилиндрических нагревателей Galmatherm C85/C12 с PFA-покрытием и специальными фланцевыми креплениями для обеспечения максимальной герметичности и химической инертности.
   • Результат: Исключительная стабильность температуры и чистоты раствора, что позволило производить детали с высочайшими требованиями к качеству поверхности и антикоррозионной защите. Увеличение межсервисного интервала в 4 раза по сравнению с титановыми аналогами.

Чек-лист по внедрению тефлоновых нагревателей

Для руководителей и технических специалистов, принимающих решения, этот чек-лист поможет структурировать процесс внедрения и минимизировать риски:

1. Оценка потребности:
   • Определена ли текущая проблема (коррозия, частые замены, простои)?
   • Изучен ли химический состав и температура рабочей среды?
2. Выбор решения Galmatherm:
   • Выбраны ли подходящие мощность и габариты нагревателя?
   • Определен ли оптимальный материал покрытия (FEP/PFA) и каркаса (PVDF/PP) с учетом агрессивности среды?
   • Рассмотрены ли опции защитной рамы (модель A, Q/R) при риске механических повреждений?
3. Планирование монтажа:
   • Учтены ли требования к свободному пространству в ванне?
   • Разработан ли план фиксации нагревателя и вывода кабелей?
   • Проверена ли совместимость крепежных элементов с материалом ванны?
4. Электрическая безопасность:
   • Предусмотрены ли в шкафу управления терморегулятор, защита от сухого хода и УЗО?
   • Будет ли подключение выполнено квалифицированным персоналом?
   • Запланирована ли проверка сопротивления изоляции до первого запуска?
5. Эксплуатация и обслуживание:
   • Разработаны ли СОПы для запуска, мониторинга и обслуживания?
   • Обучен ли персонал правилам эксплуатации и мерам безопасности?
   • Запланированы ли ежегодные осмотры и проверки?
6. Расчет экономической эффективности:
   • Оценены ли текущие прямые и косвенные затраты на содержание старых ТЭНов?
   • Рассчитан ли ROI для инвестиций в Galmatherm с учетом сокращения простоев, трудозатрат и повышения качества?
