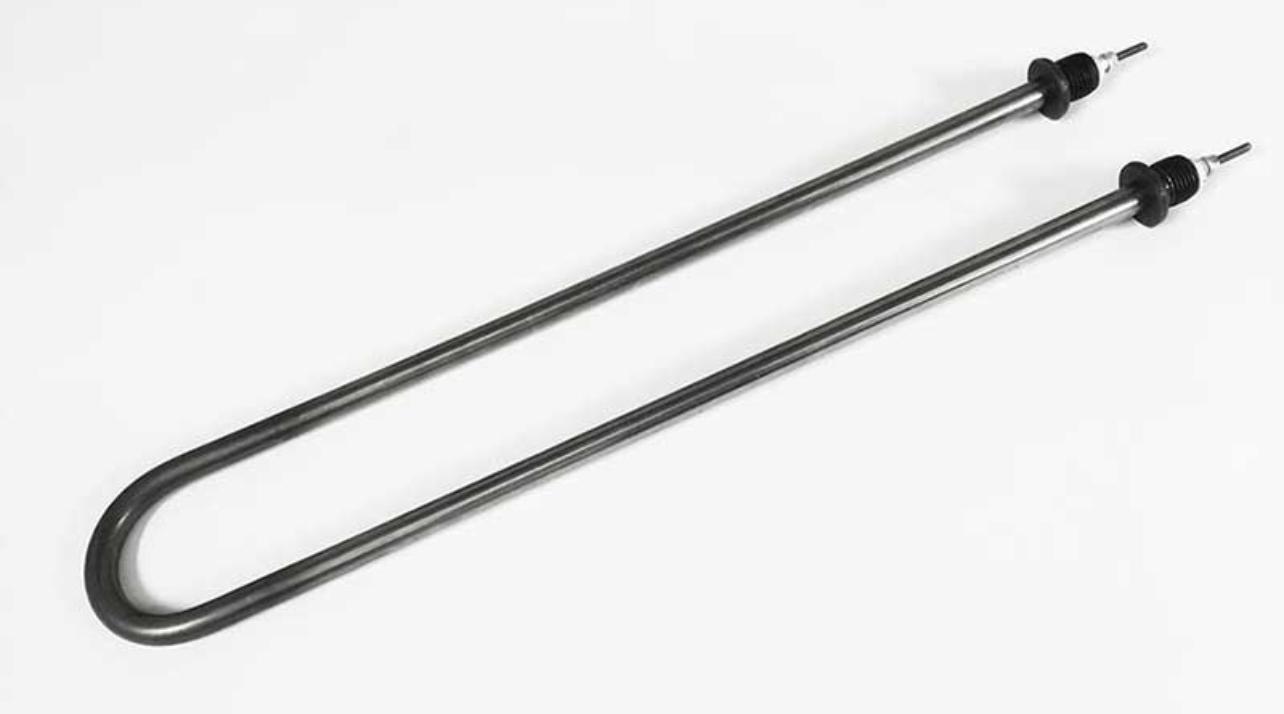

ТЭН 0,8кВт воздушный, подковообразный, Ф 10- 13мм ,220В , рабочая среда воздух, тип нагревателя трубчатый, тип подключения резьбовая шпилька,длина не более 500мм, М/0 60
ТЭН 0,8кВт воздушный, подковообразный, Ф 10- 13мм ,220В , рабочая среда воздух, тип нагревателя трубчатый, тип подключения резьбовая шпилька,длина не более 500мм, М/0 60
Технические характеристики и спецификации
ТЭНы этой категории стандартизированы по мощности 0,8 кВт (800 Вт), напряжению 220 В и форме U-образной (подковообразной), что обеспечивает равномерный нагрев и компактность. Диаметр трубки варьируется в диапазоне 10-13 мм (стандартно 13 мм), материал — углеродистая сталь для бюджетных моделей или нержавеющая сталь для коррозионностойких применений. Длина нагревателя в развернутом виде не превышает 500 мм, с межцентровым расстоянием (М/ц) около 60-73 мм и радиусом изгиба R30 мм.
Таблица ключевых параметров по моделям из каталогов
| Параметр | Стандартные значения | Вариации и особенности |
|---|---|---|
| Мощность | 0,8 кВт (800 Вт) | Фиксировано для всех моделей |
| Напряжение | 220 В | Однофазное, совместимо с бытовой сетью |
| Диаметр трубки | 13 мм (10-13 мм диапазон) | Обеспечивает прочность и теплоотвод |
| Длина (развернутая) | 225-500 мм (не более 500 мм) | 225 мм, 580 мм, 850 мм (но >500 мм, не подходит) |
| Форма | U-образная (подковообразная) | Радиус R30 мм |
| Рабочая среда | Воздух (спокойный или с обдувом ≥6 м/с) | Газы и смеси, температура оболочки ≤450°C |
| Материал оболочки | Углеродистая сталь | Нержавейка в премиум-версиях |
| Тип подключения | Резьбовая шпилька М4 (М/0 60?) | Заделка в трубе, без штуцеров |
| Ваттная нагрузка | Снижена в 2-2,5 раза за счет оребрения | Увеличивает площадь теплообмена |
Расшифровка маркировки «М/0 60»
Вероятно, обозначает межцентровое расстояние 60 мм (М/ц 60) между концами U-формы и тип шпильки М (метрическая, нулевой шаг или вариант 0). Это стандарт для компактных воздушных ТЭНов.
Конструкция и принцип работы
Трубчатый воздушный ТЭН состоит из металлической трубки (диаметр 10-13 мм), заполненной изоляционным материалом (MgO — оксид магния) с никелевой проволокой внутри, формирующей спираль нагревателя. Подковообразная форма позволяет монтировать элемент в ограниченном пространстве, с двумя выводами для подключения по резьбовой шпильке М4. В оребренных вариантах стальная лента увеличивает площадь теплоотдачи, снижая локальный перегрев и повышая коэффициент полезного действия.
Принцип работы
Электрический ток нагревает спираль, тепло передается через изолятор на оболочку, откуда отводится в воздух конвекцией или обдувом. Для спокойного воздуха — без принудительного потока; для подвижного — с вентилятором.
Преимущества подковообразной формы
- Компактность — длина ≤500 мм идеальна для тепловентиляторов.
- Равномерный нагрев за счет симметрии.
- Легкость замены в оборудовании (стандартные размеры).
Применение в быту и промышленности
Воздушные ТЭНы 0,8 кВт идеально подходят для систем с низкой мощностью, где нужен быстрый нагрев воздуха без конденсата. Основные сферы применения включают:
- Бытовые обогреватели: Тепловентиляторы, конвекторы, тепловые завесы, тепловые пушки.
- Промышленное оборудование: Сушильные камеры, покрасочные боксы, электрокалориферы.
- Вентиляция и климат: Нагрев потоков воздуха в воздуховодах.
- Другие: Саунные обогреватели, инкубаторы, лабораторные печи.
Оребренные модели предпочтительны для интенсивного обдува, гладкие — для спокойной среды. Длина ≤500 мм подходит для компактных устройств, где больший размер вызовет проблемы с монтажом.
Таблица сравнения гладких и оребренных ТЭНов 0,8 кВт
| Тип ТЭНа | Преимущества | Недостатки | Применение |
|---|---|---|---|
| Гладкий | Простота, низкая цена, для спокойного воздуха | Меньшая площадь теплоотдачи | Конвекторы, вентиляция |
| Оребренный | Увеличенная площадь, низкая ваттная нагрузка | Требует обдува ≥6 м/с | Тепловентиляторы, пушки |
Монтаж, подключение и меры безопасности
Подключение происходит через резьбовую шпильку М4. Рекомендуется использовать клеммники или керамические изоляторы. Монтаж можно проводить как вертикально, так и горизонтально, с зазором 50-100 мм от стенок для конвекции.
Пошаговая инструкция установки
- Отключите питание и проверьте сопротивление спирали (около 60 Ом).
- Зафиксируйте ТЭН хомутами или фланцами по М/ц 60 мм.
- Подключите провода к шпилькам (сечение 1,5 мм²) и изолируйте их.
- Обеспечьте обдув (если оребренный) или вентиляцию.
- Проведите тестирование при 220 В, следя за температурой оболочки.
Меры безопасности
- Избегайте перегрева — это может вызвать пробой.
- Втискаемая нагрузка: ≤2 Вт/см² для стали.
- Срок службы: 5000-10000 ч при правильном использовании.
- Не используйте для нагрева жидкостей — только для воздуха.
Типичные проблемы и решения
- Не нагревается: Проверьте контакты шпилек.
- Перегрев: Увеличьте обдув или замените на оребренный.
- Коррозия: Выберите нержавеющую сталь для влажного воздуха.
Цены, наличие и производители
Цены на ТЭНы 0,8 кВт колеблются от 680 до 920 руб. за единицу в зависимости от длины и оребрения. Они доступны на таких платформах, как Ozon, а также специализированных сайтах, таких как ten32.ru и petroten.ru. Доставка возможна по всей России, включая Санкт-Петербург.
Отзывы потребителей в основном положительные, отмечающие надежность использования в вентиляторах, хотя встречаются и жалобы на хрупкость при установке.
Производители, как российские (Петротэн, Тэн64), так и иностранные аналоги, предлагают разнообразные модели. Маркировка типа может выглядеть как 100А13/0.8S.220F2R30, где длина 100 см, A13 — 13 мм, S — спокойный воздух.
Дополнительные факты и тенденции
Современные ТЭНы проектируются с дополнительными функциями, такими как термостаты для защиты от перегрева. Например, керамические нагреватели становятся популярными благодаря их бесшумной работе, хотя и с более высокой ценой. Низкое потребление (0,8 кВт) и эффективность до 95% делают их привлекательными с точки зрения экологии. Также следует учитывать стандарты, такие как ГОСТ 18690-76 для трубчатых ТЭНов и класс защиты IP44.
В следующей части статьи мы подробно рассмотрим случаи эксплуатации ТЭНов 0,8 кВт, их преимущества в разных условиях, а также возможные аспекты выбора и эксплуатации в различных системах нагрева.
Эксплуатация и преимущества ТЭНов 0,8 кВт
ТЭНы 0,8 кВт с подковообразной формой специфически спроектированы для различных условий эксплуатации, предоставляя значительные преимущества в нагреве воздуха. Их использование в различных системах сочетает в себе эффективность, экономичность и простоту.
Типы оборудования и среда использования
Данные теплообменники могут использоваться в нескольких типах оборудования:
- Тепловентиляторы: Обеспечивают быстрый обогрев помещений с помощью принудительной вентиляции.
- Сушильные камеры: Используются для равномерного и быстрого высушивания продукции, например, древесины или текстиля.
- Конвекторы: Работающие на принципах естественной конвекции, подходят для обогрева жилых и офисных помещений.
- Тепловые завесы: Устанавливаются для предотвращения потерь тепла в дверных проемах, создавая барьер между наружной и внутренней средой.
Преимущества эксплуатации
ТЭНы 0,8 кВт обеспечивают множество преимуществ:
- Экономия электроэнергии: Низкое потребление позволяет сократить затраты на электроэнергию в сравнении с мощными нагревателями.
- Повышенная безопасность: Конструкция с низким напряжением и температурой предотвращает риски перегрева.
- Простота монтажа и замены: Компактные размеры и стандартные подключения делают установку и замену быстрыми и удобными.
- Надежность: Данные модели имеют долгий срок службы при соблюдении условий эксплуатации и ухода.
Аспекты выбора и советы по эксплуатации
При выборе ТЭНа 0,8 кВт следует учитывать несколько важных факторов:
1. Соответствие требованиям системы
Перед покупкой убедитесь, что ТЭН соответствует техническим требованиям вашей системы. Проверьте мощность и размеры, чтобы избежать проблем с установкой.
2. Условия эксплуатации
Разные модели могут иметь разные ограничения по рабочим условиям. Выбирайте гладкий или оребренный тип в зависимости от необходимости принудительного обдува или спокойного нагрева.
3. Обслуживание и уход
Регулярно проверяйте состояние ТЭНа. Убедитесь, что нет коррозии, механических повреждений и что он правильно подключен. Также важно следить за состоянием электрических соединений.
4. Оптимизация работы
Для повышения эффективности работы ТЭНа устанавливайте его в местах с хорошей вентиляцией. Используйте дополнительные элементы, такие как вентиляторы, для увеличения скорости обдува, что повысит эффективность теплопередачи.
Тенденции на рынке ТЭНов и инновации
Современный рынок ТЭНов 0,8 кВт отличается активным развитием и внедрением новых технологий. Рассмотрим некоторые ключевые тенденции:
- Интеграция с умными системами управления: Современные ТЭНы могут быть оснащены датчиками и контроллерами, позволяющими управлять температурой и расходом энергии удаленно, что повышает удобство использования.
- Увеличение эффективности: Новые модели предлагают улучшенные параметры теплоотдачи, что позволяет сократить время нагрева и использовать меньше электроэнергии.
- Экологические технологии: Появление новых материалов и технологий, minimizing наш экологический след и снижая потребление ресурсов.
Перспективы использования ТЭНов в различных отраслях
ТЭНы 0,8 кВт будут продолжать находить применение в различных отраслях, таких как:
- Агропромышленный комплекс: Используются для сушки продуктов, поддержания температурного режима в инкубаторах и теплицах.
- Климатическое оборудование: В современных системах кондиционирования и вентиляции ТЭНы обеспечивают необходимое тепло для комфортного климата.
- Производственные процессы: В таких отраслях, как текстильная, пищевая и химическая, ТЭНы служат для поддержания температуры в различных операциях.
Рынок ТЭНов 0,8 кВт продолжает развиваться, предлагая новые возможности для оптимизации, производства и применения, что создает разнообразные решения под уникальные требования пользователей. Важно следить за новыми разработками и адаптировать свои системы к текущим требованиям и возможностям.
