Тэн шпильки: идеальное решение для вашего обогрева!

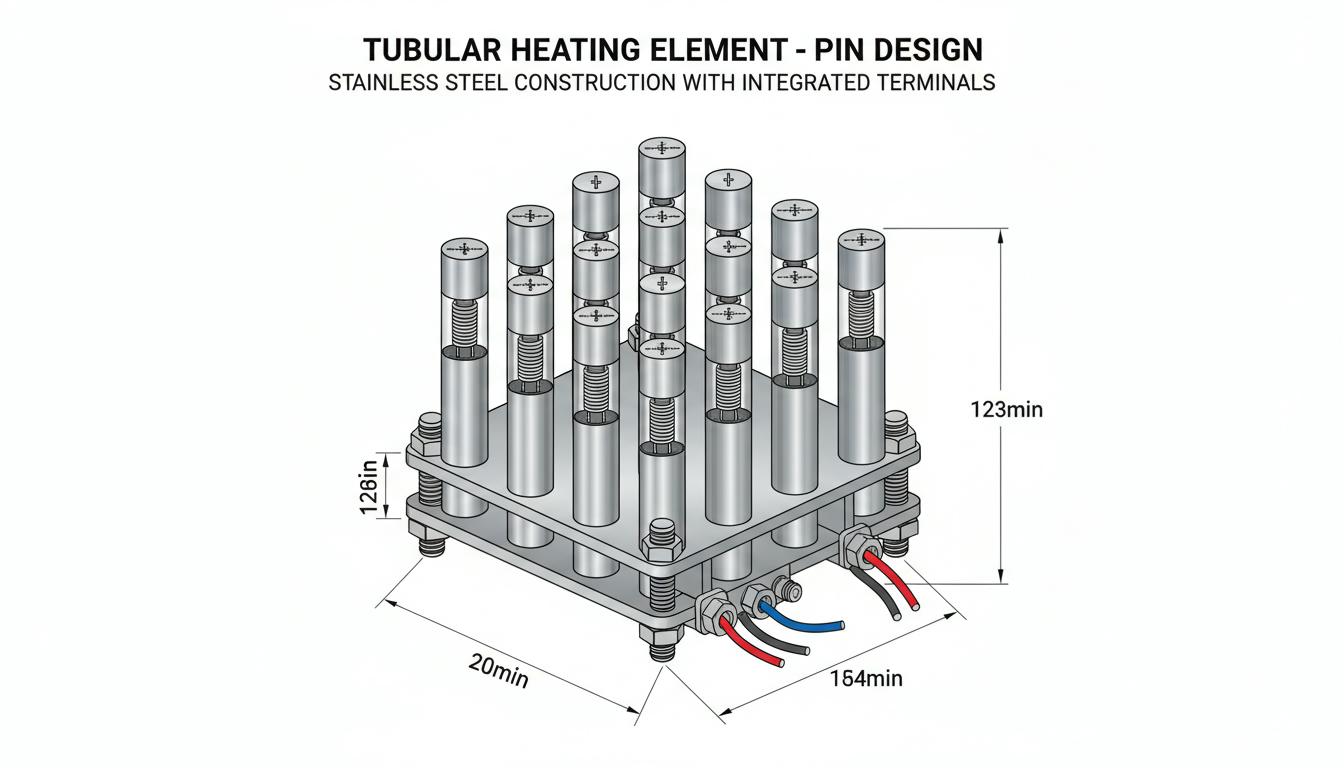

Устройство ТЭНа шпильки: от спирали до холодной зоны

Конструкция ТЭНа шпильки проста, но продумана до мелочей, чтобы гарантировать безопасность и максимальную теплопередачу. Основные элементы включают:

• Металлическая трубка (оболочка): Изготавливается из нержавеющей или углеродистой стали, устойчива к коррозии и агрессивным средам. Диаметр обычно составляет 8-18 мм, длина — от 280 мм до 6000 мм. Она герметично запаяна с одного конца, а с другого выходят шпильки для подключения.
• Нагревательная спираль: Токопроводящий элемент из нихрома или фехраля. Спираль растянута по всей длине трубки для равномерного распределения тепла.
• Изолирующий наполнитель: Периклаз, диэлектрик с отличной теплопроводностью, фиксирует спираль и передает тепло от нее к оболочке без потерь.
• Контактные стержни (шпильки): Выступают наружу для подачи тока и изолированы керамическими вставками от корпуса, создавая «холодную зону». Это предотвращает перегрев проводов и упрощает монтаж.
• Дополнительные элементы: В некоторых моделях могут быть конусные пояски для центровки, фланцы или резьбовые соединения для фиксации, а также датчики температуры для блочных конструкций.

Такая сборка делает ТЭН шпильки герметичным, виброустойчивым и защищенным от внешних воздействий. Обозначение, например, ТЭН 100… А13/3.0 О 220, указывает на мощность, длину шпильки, диаметр и напряжение.

Принцип работы: как шпилька превращает электричество в тепло

Работа ТЭНа шпильки основана на эффекте Джоуля-Ленца: электрический ток проходит через спираль, вызывая ее нагрев. Рассмотрим основные этапы работы:

1. Ток подается через шпильки на спираль.
2. Спираль разогревается до высоких температур, локально достигая 800-1200°C.
3. Тепло передается периклазу, который равномерно распределяет энергию по оболочке.
4. Оболочка нагревает рабочую среду: воздух, воду, масло или металл.

КПД ТЭНа близок к 100%, нагрев происходит быстро — мощность варьируется от 100 Вт до более 10 кВт при напряжении 12-600 В. Холодная зона шпилек обеспечивает безопасность, предотвращая перегрев проводов.

Типы ТЭНов шпильки: сухие, патронные и специализированные

ТЭНы шпильки классифицируются по исполнению и применению:

Другие варианты включают блочные и кварцевые ТЭНы, которые способны значительно сократить время нагрева.

Преимущества ТЭНов шпильки: почему это идеальное решение для обогрева

ТЭНы шпильки выделяются благодаря уникальным свойствам:

• Компактность и универсальность: Малый размер подходит для различных приложений, устанавливаются вертикально и горизонтально.
• Безопасность: Герметичность исключает короткое замыкание, холодные шпильки не превышают 60°C.
• Эффективность: Быстрый нагрев, равномерное распределение тепла, высокие показатели КПД.
• Долговечность: Материалы стойки к коррозии и высоким температурам.
• Простота монтажа: Быстрое подключение, замена без демонтажа.
• Экономия: Низкая цена материалов и расчет мощности минимизируют энергозатраты.

Сравнение с другими ТЭНами демонстрирует преимущества ТЭН шпильки по сроку службы, безопасности и компактности:

Применение: от быта до промышленности

ТЭНы шпильки находят широкое применение в следующих областях:

• Бытовой обогрев: Сухие шпильки используются в тепловентиляторах и обогревателях, что делает их идеальными для гаражей и теплиц.
• Промышленность: Пресс-формы, экструдеры, нагрев жидкостей в бойлерах и резервуарах.
• Специализированное: Установка в шпильки паровых турбин, ремонт печей с теплоизоляцией.
• Газы и жидкости: Воздушные ТЭНы для конвекции, мокрые для водонагревателей.

В турбинах шпильки легко очищаются и устанавливаются без усилия, что обеспечивает симметричность во фланцах.

Установка и эксплуатация: пошаговое руководство

Инструменты: Ключ, мультиметр, шайбы, термопаста.

Шаги установки

1. Проверьте шпильки и отверстия на чистоту и соответствие размеров.
2. Измерьте сопротивление ТЭНа.
3. Вставьте ТЭН без усилий и не допускайте упора в дно.
4. Подключите шпильки к сети и изолируйте соединения.
5. Фиксируйте фланцами симметрично.
6. Проверьте равномерный прогрев и безопасность подключения.

Эксплуатация

• Не превышайте удельную мощность.
• Регулярно чистите ТЭН от накипи.
• Контролируйте температуру и состояние изоляции.

Типичные ошибки включают неправильную холодную зону и установку в глухие отверстия.

Технические характеристики и подбор

Основные диапазоны:

• Напряжение: 12-600 В.
• Мощность: 100 Вт — 10 кВт.
• Диаметры: 8, 10, 12, 13, 16, 18 мм.
• Длины: от 280 до 6000 мм.
• Материалы: нержавеющая сталь, медь, титан.

Подбор: Определяется мощностью, типом рабочей среды и длиной холодной зоны.

Теперь, когда мы рассмотрели основные аспекты устройства, принципа работы, типов и применения ТЭНов шпильки, давайте углубимся в их инновационные технологии и будущее, которое открывается перед ними в энергетической сфере. Новый этап разработки подразумевает использование современных материалов и технологий для создания более эффективных и устойчивых к условиям работы решений!

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Современные инновации в ТЭНах шпильках

В последние годы наблюдается активное развитие технологий, способствующее улучшению работы ТЭНов шпильки. Новые материалы и методы производства позволяют значительно повысить их эффективность и уменьшить издержки на их эксплуатацию. В частности, акцент сделан на использование ребристых конструкций, которые увеличивают площадь нагрева и, следовательно, повышают КПД устройства. Эти ребристые ТЭНы имеют срок службы на 50% дольше, чем их традиционные аналоги, что делает их выгодным выбором как для бытового, так и для промышленного использования.

Увеличение энергоэффективности и устойчивость к условиям эксплуатации

Современные ТЭНы шпильки разработаны с учетом растущих требований к экологичности и энергоэффективности. Многие модели теперь интегрированы с IoT-датчиками, которые позволяют в реальном времени отслеживать температуру и потребление энергии. Это обеспечивает оптимизацию процессов нагрева и снижает энергозатраты. Интеграция таких технологий является важным шагом вперед в направлении умных энергетических систем, что особенно актуально для промышленных установок.

Новые материалы для повышения производительности

Использование керамических и кварцевых модулей также представляет собой значительное достижение. Кварцевые ТЭНы обеспечивают нагрев в считанные секунды, что позволяет ускорить производственные процессы. Керамические конструкции, в свою очередь, хорошо подходят для работы в условиях высоких температур и агрессивных сред, что делает их идеальными для специфических промышленных применений.

Расширение применения и функциональности ТЭНов шпильки

ТЭНы шпильки находят все большее применение в самых различных областях. Инновации в дизайне и функциональности позволяют использовать их не только в классических нагревательных системах, но и в системах терморегуляции, позволяя поддерживать необходимую температуру в помещениях, обеспечивая комфортные условия для людей и оптимальные условия для хранения различных материалов.

Перспективы рынка и спрос на ТЭНы шпильки

По прогнозам, в ближайшие годы спрос на ТЭНы шпильки будет расти, особенно в секторах, связанных с возобновляемыми источниками энергии и энергоэффективными технологиями. Разработка моделей с низким энергопотреблением и высокой автоматизацией станет приоритетом для производителей. Это также будет способствовать развитию «умных» домов и методов обогрева, которые настраиваются под конкретные условия и предпочтения пользователей.

Заключение

Виртуозное сочетание компактности, эффективности, безопасности и долговечности делает ТЭНы шпильки идеальным решением для разнообразных потребностей. Постоянные технологии и инновации открывают новые горизонты для этих универсальных устройств, обеспечивая надежный и экономичный обогрев как для домашнего использования, так и для промышленных решений. Ожидается, что их популярность только возрастет в условиях, требующих внимания к экологии и энергоэффективности.

В результате, инвестирование в современные ТЭНы шпильки становится не только разумным выбором, но и признаком заботы о будущем, что создает перспективы для устойчивого развития и комфорта в различных сферах жизни.
