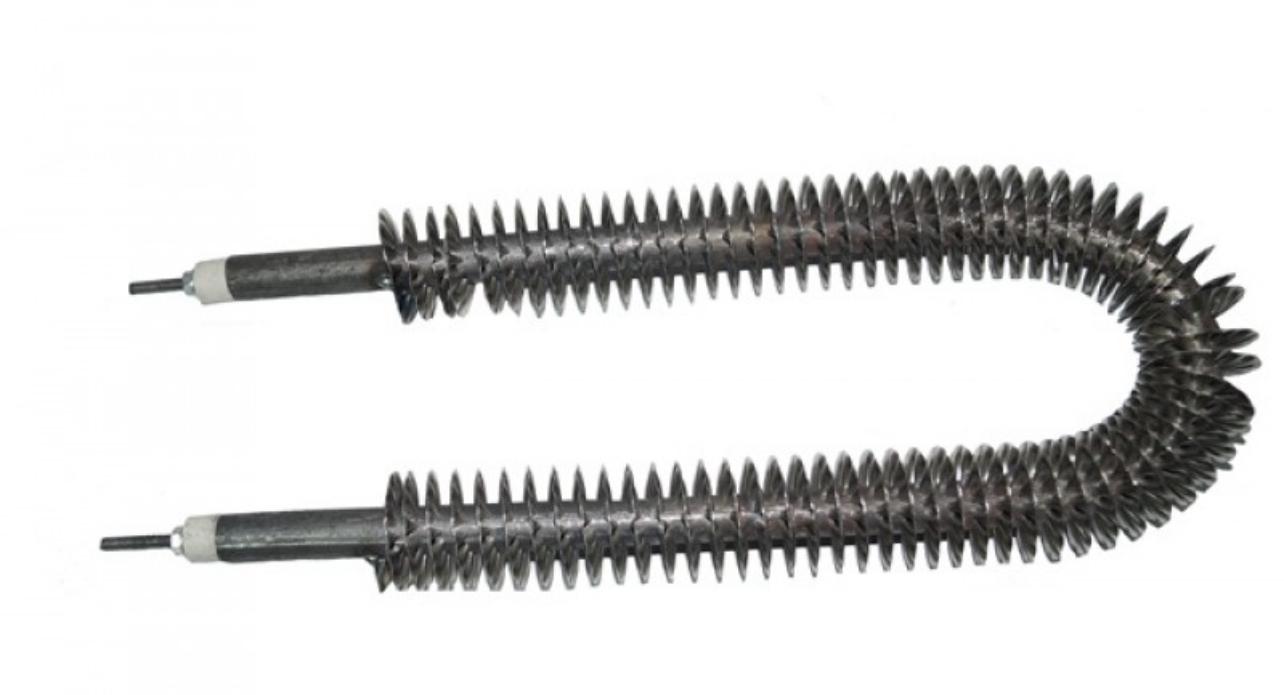

Тэн Форма: U-образный Диаметр трубки Тэна: 13 мм Мощность 0,1 квт

Принятие стратегических решений: Выбор и интеграция U-образных ТЭНов мощностью 0,1 кВт и диаметром 13 мм в промышленные системы

В условиях постоянно растущих требований к энергоэффективности, компактности и точности регулирования температуры в промышленных и лабораторных процессах, выбор правильных нагревательных элементов становится ключевым фактором, влияющим на операционные расходы и качество конечной продукции. U-образные трубчатые электронагреватели (ТЭНы) с диаметром трубки 13 мм и мощностью порядка 0,1 кВт (100 Вт) представляют собой специализированное решение, оптимизированное для задач локального, прецизионного и экономичного нагрева. Они востребованы в широком спектре B2B-приложений, от высокоточного лабораторного оборудования до интеграции в сложные автоматизированные линии.

Ключевые понятия и терминология для ответственных лиц

• ТЭН (Трубчатый ЭлектроНагреватель): Электронагревательный прибор, состоящий из металлической трубки, внутри которой находится нагревательная спираль (обычно из нихрома или фехрали), изолированная от корпуса высокоомным порошком (чаще всего оксидом магния). U-образная форма является одним из типовых исполнений.
• U-образная форма (изогнутая «подкова»): Конфигурация ТЭНа, при которой нагревательный элемент изогнут в виде латинской буквы U. Это обеспечивает максимальное размещение нагревательной поверхности в ограниченном пространстве, улучшая теплообмен и упрощая монтаж. Радиус гиба, составляющий в среднем 30 мм для данного типоразмера, критичен для компактного размещения и предотвращения перегрева в точке изгиба.
• Диаметр трубки 13 мм: Оптимальный диаметр для ТЭНов малой и средней мощности. Этот параметр влияет на механическую прочность нагревателя, его способность выдерживать давление среды, а также на скорость теплопередачи. Для 0,1 кВт ТЭНов 13 мм обеспечивает достаточную площадь поверхности для эффективного рассеивания тепла без чрезмерной удельной мощности.
• Мощность 0,1 кВт (100 Вт): Относительно низкий показатель мощности для промышленных ТЭНов. Это делает их идеальными для точечного или поддерживающего нагрева небольших объемов сред (воздуха, воды, масел, химических растворов), где не требуется быстрый интенсивный разогрев, а важны точность, стабильность температуры и минимальное энергопотребление. Данная мощность позволяет интегрировать ТЭНы в чувствительные к энергозатратам системы или устройства с питанием 220 В.
• Материалы трубки (углеродистая сталь, нержавеющая сталь): Выбор материала корпуса нагревательного элемента является стратегическим решением. Углеродистая сталь экономична и подходит для нагрева воздуха или масел в неагрессивных средах. Нержавеющая сталь (например, AISI 304, AISI 316) незаменима для воды, слабых растворов кислот и щелочей, пищевых продуктов, где требуется высокая коррозионная стойкость и гигиеничность. Правильный выбор напрямую влияет на срок службы ТЭНа, минимизацию рисков выхода из строя и, как следствие, на совокупную стоимость владения (TCO).
• Развернутая длина трубки (300-400 мм для 0,1 кВт): Общая длина нагревательного элемента до его изгиба. Этот параметр определяет площадь теплообмена и удельную поверхностную мощность (Вт/см²). Для низкомощных ТЭНов удельная мощность должна быть невысокой, чтобы избежать перегрева поверхности, что увеличивает срок службы и безопасность.
• Крепление (резьбовые штуцеры М10-М24, G1/2): Стандартизированные резьбовые соединения, обеспечивающие герметичное и надежное крепление ТЭНа в рабочем объеме оборудования. Разнообразие размеров штуцеров позволяет легко интегрировать нагреватель в существующие конструкции или спроектировать новые с оптимальными параметрами.

Анализ применимости и экономическая эффективность маломощных U-образных ТЭНов

Внедрение U-образных ТЭНов с указанными параметрами является стратегически обоснованным решением для предприятий, стремящихся оптимизировать производственные процессы и сократить эксплуатационные расходы. Низкая мощность в 0,1 кВт в сочетании с компактной формой позволяет реализовывать уникальные технические задачи, недоступные для более мощных или громоздких нагревателей.

• Для кого актуально:
  • Разработчики оборудования: Для создания компактных, энергоэффективных прототипов или серийных изделий с точным температурным контролем.
  • Инженеры КИПиА (Контрольно-Измерительные Приборы и Автоматика): Для интеграции в автоматизированные системы, где требуется тонкая настройка и дистанционное управление нагревом.
  • Руководители производственных участков: Для модернизации существующих линий с целью повышения точности процессов и снижения энергопотребления.
  • Продакт-менеджеры (PMM): Для формирования продуктовых линеек, включающих решения с высоким показателем энергоэффективности и долговечности.
• Преимущества 0,1 кВт ТЭНа:
  • Энергосбережение: Низкое потребление энергии напрямую снижает операционные расходы. Это особенно важно для систем, работающих круглосуточно или требующих поддержания температуры в течение длительного времени. Расчет окупаемости (ROI) может показать значительную экономию даже при небольшой разнице в стоимости по сравнению с более мощными аналогами, если их мощность избыточна для конкретной задачи.
  • Точность и стабильность: Малая мощность позволяет обеспечить более тонкое и точное регулирование температуры, минимизируя инерцию нагрева и перерегулирование. Это критично для лабораторных исследований, медицинского оборудования и некоторых химических процессов.
  • Компактность: U-образная форма позволяет эффективно использовать пространство, что является преимуществом для устройств с ограниченными габаритами, например, в аналитическом оборудовании или встроенных системах.
  • Увеличенный ресурс: При правильном подборе материала и отсутствии экстремальных удельных тепловых нагрузок, низкомощные ТЭНы имеют более длительный срок службы, так как менее подвержены деградации из-за высоких температурных циклов. Это снижает TCO за счет сокращения затрат на замену и обслуживание.
  • Безопасность: Меньшая тепловая инерция и возможность быстрого отключения нагрева снижают риски перегрева системы и повышают общую безопасность эксплуатации.

Сравнительная таблица: Критерии выбора U-образных ТЭНов 0,1 кВт относительно альтернативных решений

При выборе нагревательного элемента для конкретной B2B-задачи крайне важно рассмотреть не только начальную стоимость, но и долгосрочные эксплуатационные характеристики. Представленная ниже таблица поможет оценить U-образные ТЭНы 0,1 кВт (13 мм) в сравнении с другими распространенными типами нагревателей для схожих задач.

Как видно из таблицы, U-образные ТЭНы мощностью 0,1 кВт демонстрируют оптимальный баланс характеристик для целого ряда специализированных задач, особенно там, где критичны точность, долговечность и работа в агрессивных жидкостных средах. Их экономическая эффективность проявляется не только в низком энергопотреблении, но и в сокращении расходов на обслуживание и замену.

Рекомендации по спецификации и закупке

Для C-уровня и технических директоров, принимающих решения о внедрении новых компонентов, критически важно сформулировать четкие требования к поставщику, чтобы минимизировать риски и оптимизировать инвестиции.

1. Детальное техническое задание (ТЗ): Включите все параметры: требуемая мощность (0,1 кВт), напряжение (220 В), диаметр трубки (13 мм), материал трубки (углеродистая сталь, AISI 304, AISI 316), радиус гиба (30 мм или индивидуальный), развернутая длина, тип и размер штуцера (например, M14x1.5, G1/2), рабочая среда (воздух, вода, масло, хим. раствор), а также диапазон рабочих температур и давления.
2. Требования к качеству и сертификации: Запрашивайте сертификаты соответствия ГОСТ/ISO, подтверждение качества материалов и испытаний. Для пищевой и медицинской промышленности требуются специальные допуски и гигиенические сертификаты.
3. Допуски: Уточните допустимые отклонения по длине трубки (стандартно ±2% для длины до 1000 мм), мощности и сопротивлению. Эти параметры важны для точного монтажа и стабильности работы системы.
4. Условия поставки и гарантии: Четко зафиксируйте сроки изготовления и доставки, условия гарантийного обслуживания, а также возможность послегарантийного ремонта или замены.
5. Оценка поставщиков: Отдавайте предпочтение производителям с доказанным опытом изготовления кастомизированных нагревательных элементов, способных обеспечить техническую поддержку и консультации на всех этапах проекта. Запросите референции и кейсы аналогичных внедрений.

Тщательный подход к выбору и спецификации U-образных ТЭНов мощностью 0,1 кВт позволяет избежать потенциальных проблем в эксплуатации, оптимизировать затраты и обеспечить долгосрочную надежность производственных и исследовательских систем.

После того как стратегические решения по выбору и спецификации маломощных U-образных ТЭНов приняты, следующим критическим этапом является их грамотная интеграция в существующие или проектируемые системы. Эта фаза требует внимания к архитектурным особенностям, последовательности реализации и эффективному управлению жизненным циклом, что позволит максимально раскрыть потенциал этих специализированных нагревательных элементов.

Продвинутая практика и внедрение: Архитектура систем с маломощными U-образными ТЭНами 0,1 кВт

Эффективное применение U-образных ТЭНов мощностью 0,1 кВт требует комплексного подхода к их интеграции, выходящего за рамки простой установки. Это включает разработку надежной архитектуры системы, выбор оптимальных методов терморегулирования и интеграцию с общими системами управления производственными процессами. Цель — не просто обеспечить нагрев, а создать управляемый, экономичный и долговечный контур, который минимизирует риски и максимизирует производственную эффективность.

Архитектура систем: От энергоснабжения до мониторинга

Интеграция U-образных ТЭНов с низким энергопотреблением в существующие или новые установки требует внимательного проектирования следующих подсистем:

• Электрические аспекты и безопасность:
  • Питание: Хотя мощность 0,1 кВт невелика, подключение ТЭНа к сети 220 В (как правило, однофазной) должно осуществляться через соответствующие защитные устройства. Рекомендуется использование автоматических выключателей с номинальным током, соответствующим нагрузке (например, 1 А для 0,1 кВт) и, при необходимости, устройств защитного отключения (УЗО) для предотвращения поражения током.
  • Кабельная продукция: Выбор кабелей с адекватным сечением и термостойкой изоляцией, особенно в зонах повышенных температур.
  • Заземление: Обязательное заземление металлического корпуса ТЭНа и всего оборудования для обеспечения безопасности персонала и защиты от электромагнитных помех.
• Подсистема терморегулирования:
  • Датчики температуры: Для точного контроля температуры рабочей среды применяются термопары (типов K, J) или терморезисторы (Pt100, Pt1000). Их размещение должно обеспечивать репрезентативное измерение температуры в зоне нагрева, исключая прямое воздействие нагревательного элемента.
  • ПИД-регуляторы (Пропорционально-Интегрально-Дифференциальные): Эти контроллеры являются стандартом для высокоточного поддержания температуры. Они позволяют минимизировать колебания температуры (перерегулирование и недорегулирование) и быстро выходить на заданный режим. Для 0,1 кВт ТЭНов настройка ПИД-параметров будет отличаться от мощных систем, учитывая низкую инерционность.
  • Исполнительные элементы: Для коммутации ТЭНа используются твердотельные реле (SSR), которые обеспечивают быстрые и бесшумные переключения, увеличивая ресурс системы управления по сравнению с электромеханическими реле.
• Интеграция с системами управления верхнего уровня:
  • ПЛК (Программируемые Логические Контроллеры): Для сложных процессов, где 0,1 кВт ТЭН является частью более крупной установки, управление осуществляется через ПЛК, которые координируют работу множества компонентов.
  • SCADA/MES системы: Удаленный мониторинг, сбор данных о температуре, энергопотреблении, режимах работы ТЭНов. Это позволяет осуществлять предиктивное обслуживание, анализировать тренды и оптимизировать производственные параметры в реальном времени.
• Выбор материала и коррозионная стойкость:
  • Нержавеющая сталь: Для нагрева воды, пищевых продуктов, слабых кислот и щелочей рекомендуется AISI 304 или AISI 316. AISI 316 обладает повышенной устойчивостью к хлоридам, что критично для морской воды или соляных растворов. Выбор должен основываться на химическом составе среды и диапазоне температур.
  • Углеродистая сталь: Применяется для нагрева воздуха и масел в условиях отсутствия коррозионных агентов. Важно учитывать, что углеродистая сталь подвержена окислению и коррозии во влажных средах.

Пошаговая реализация проекта с маломощными U-образными ТЭНами

Реализация проекта по внедрению U-образных ТЭНов 0,1 кВт должна следовать структурированному плану, аналогичному гибким методологиям (например, Scrum-подобному подходу), разделенному на итерации или спринты.

1. Спринт 1: Анализ потребностей и детальное проектирование (1-2 недели).
   • Роли: Инженер-конструктор, технолог, специалист по КИПиА.
   • Артефакты: Уточненное ТЗ на ТЭН (мощность, длина, материал, штуцер, среда), электрическая схема подключения, принципиальная схема терморегулирования, спецификация датчиков и контроллеров.
   • Контроль качества: Согласование всех параметров с внутренними стандартами и внешними регуляторами (при наличии). Проверка совместимости с существующей инфраструктурой.
2. Спринт 2: Закупка и изготовление (2-4 недели).
   • Роли: Менеджер по закупкам, поставщик ТЭНов.
   • Артефакты: Договор поставки, подтверждение заказа, сертификаты на материалы и готовые изделия.
   • Контроль качества: Аудит поставщика, запрос тестовых образцов (если требуется), контроль сроков и соответствия параметров ТЭНов заказу.
3. Спринт 3: Монтаж и первичное тестирование (1 неделя).
   • Роли: Монтажник, инженер по наладке, электрик.
   • Артефакты: Протокол монтажа, результаты измерений сопротивления изоляции (не менее 0,5 МОм при 500 В), проверка герметичности соединений, акт первичного включения.
   • Контроль качества: Пошаговая проверка согласно инструкциям по монтажу и электробезопасности. Тестовый запуск без нагрузки или с минимальной нагрузкой для проверки базовой работоспособности.
4. Спринт 4: Наладка и интеграция в АСУ ТП (1-2 недели).
   • Роли: Инженер АСУ ТП, программист ПЛК/SCADA.
   • Артефакты: Настроенные ПИД-параметры, конфигурационные файлы контроллеров, отчеты о стабильности температуры, протоколы передачи данных в SCADA/MES.
   • Контроль качества: Проведение цикла температурных тестов (нагрев/охлаждение) в различных режимах, проверка реакции системы на возмущения, калибровка датчиков.
5. Спринт 5: Обучение и ввод в эксплуатацию (1-2 дня).
   • Роли: Технолог, оператор оборудования, специалисты по обслуживанию.
   • Артефакты: Инструкции по эксплуатации, регламент технического обслуживания, журнал учета работы и неисправностей.
   • Контроль качества: Демонстрация работы системы, ответы на вопросы, фиксация замечаний и пожеланий.

Кейсы применения и оптимизации маломощных U-образных ТЭНов 0,1 кВт

Примеры из реального B2B-сектора демонстрируют, как точечное применение маломощных U-образных ТЭНов может приносить значительную экономическую выгоду и повышать качество процессов.

• Кейс 1: Лабораторное оборудование для прецизионных химических реакций (регулируемая среда)

  Задача: Поддержание строго заданной температуры (±0.1 °C) небольшого объема агрессивного химического раствора (250 мл) в реакторе для синтеза фармацевтических субстанций. Важна высокая чистота процесса и исключение контакта нагревателя с образцом.

  Решение: Интегрирован U-образный ТЭН 0,1 кВт с трубкой из нержавеющей стали AISI 316, установленный во внешнем теплообменном контуре с дистиллированной водой, которая, в свою очередь, передает тепло раствору через рубашку реактора. ТЭН подключен к высокоточному ПИД-регулятору с датчиком Pt100.

  Экономический эффект/ROI:

  • Снижение брака: Улучшенная точность контроля температуры сократила количество испорченных партий на 15%, что при стоимости одной партии в €5000 принесло экономию €750 в день.
  • Экономия реагентов: Оптимизация процесса за счет стабильной температуры привела к сокращению расхода дорогостоящих реагентов на 10%, что составило €200 в день.
  • Долговечность: Использование AISI 316 и низкая удельная мощность ТЭНа обеспечили срок службы более 5 лет, минимизировав затраты на замену и простои.

• Кейс 2: Поддержание температуры в узлах смазки промышленного оборудования (крупное предприятие)

  Задача: В зимний период масло в удаленных узлах смазки крупногабаритного станочного оборудования становилось слишком вязким, что приводило к увеличению нагрузки на насосы, их быстрому износу и, как следствие, простоям на ремонт.

  Решение: В каждый резервуар с маслом (объемом до 5 литров) установлен U-образный ТЭН 0,1 кВт из углеродистой стали с термостатом для поддержания температуры масла на уровне +15 °C. ТЭНы интегрированы в общую систему мониторинга через ПЛК, что позволяет дистанционно контролировать их работу.

  Экономический эффект/ROI:

  • Снижение аварийности: Устранение проблем с вязкостью масла сократило количество аварийных остановок оборудования на 20%, что эквивалентно 8 часам производственного времени в неделю (примерно €8000).
  • Продление срока службы насосов: Снижение нагрузки на насосы привело к увеличению их межремонтного интервала на 30%, что ежегодно экономит до €3000 на замене запчастей и работах.
  • Экономия энергии: Поддержание минимально необходимой температуры при помощи 0,1 кВт ТЭНа оказалось значительно более энергоэффективным, чем попытки быстрого разогрева более мощными элементами по требованию, снизив общие затраты на электроэнергию на 15%.

• Кейс 3: Система подогрева в небольших инкубаторах для птицеводства (малый и средний бизнес)

  Задача: Обеспечение стабильной температуры воздуха (37.5 ± 0.2 °C) в инкубаторе объемом 0.5 м³ для выведения цыплят. Важна высокая выводимость и минимальные колебания температуры.

  Решение: В верхней части инкубатора установлен U-образный воздушный ТЭН 0,1 кВт из углеродистой стали с низким радиусом гиба. Управление осуществляется через простой микроконтроллер с датчиком DHT22 для температуры и влажности.

  Экономический эффект/ROI:

  • Увеличение выводимости: Стабильность температуры повысила процент выводимости яиц с 85% до 92%, что при стоимости одного цыпленка в €1 и загрузке инкубатора на 500 яиц (3 цикла в месяц) увеличило прибыль на €105 в месяц.
  • Снижение затрат на обслуживание: Надежность ТЭНа и его простота конструкции снизили потребность в обслуживании и ремонте до нуля в течение первого года эксплуатации.
  • Низкое энергопотребление: 0,1 кВт ТЭН обеспечил эффективный нагрев при минимальных затратах на электроэнергию, что критично для небольших фермерских хозяйств.

Чек-лист для оценки эффективности и предиктивного обслуживания маломощных ТЭНов

Регулярный мониторинг и планово-предупредительное обслуживание являются залогом долговечности и эффективности U-образных ТЭНов 0,1 кВт. Для этого рекомендуется внедрить следующий чек-лист:

• Мониторинг энергопотребления: Еженедельно сравнивать фактическое потребление энергии ТЭНом с проектными значениями. Отклонения могут указывать на изменение теплопередачи (накипь, загрязнение) или деградацию элемента.
• Контроль стабильности температуры: Ежедневно проверять отклонения фактической температуры от заданной уставки. Использовать статистический анализ для выявления трендов ухудшения регулирования.
• Оценка скорости нагрева/охлаждения: Ежемесячно фиксировать время выхода на заданный температурный режим и скорость остывания. Замедление может свидетельствовать о накоплении отложений.
• Проверка состояния электрических контактов и изоляции: Раз в квартал проводить визуальный осмотр клеммных соединений на предмет окисления, ослабления. Измерять сопротивление изоляции (не реже раза в год) для предотвращения коротких замыканий и утечек тока.
• Визуальный осмотр трубки ТЭНа: При плановых остановках оборудования осматривать поверхность ТЭНа на предмет образования накипи, коррозии, трещин, деформации или изменения цвета, что может указывать на перегрев.
• Анализ данных от датчиков и контроллеров: Использовать журнал событий ПЛК/SCADA для выявления аномалий в работе ТЭНа (частые включения/отключения, скачки тока). Это позволяет применять методы предиктивного обслуживания.
• Расчет фактического TCO: Ежегодно пересчитывать совокупную стоимость владения, учитывая затраты на энергию, обслуживание, ремонт и простои, чтобы подтвердить экономическую эффективность выбранного решения.
• Оценка ROI: Регулярно анализировать возврат инвестиций, сравнивая выгоды от повышения качества продукции, снижения брака и продления срока службы оборудования с первоначальными вложениями.
