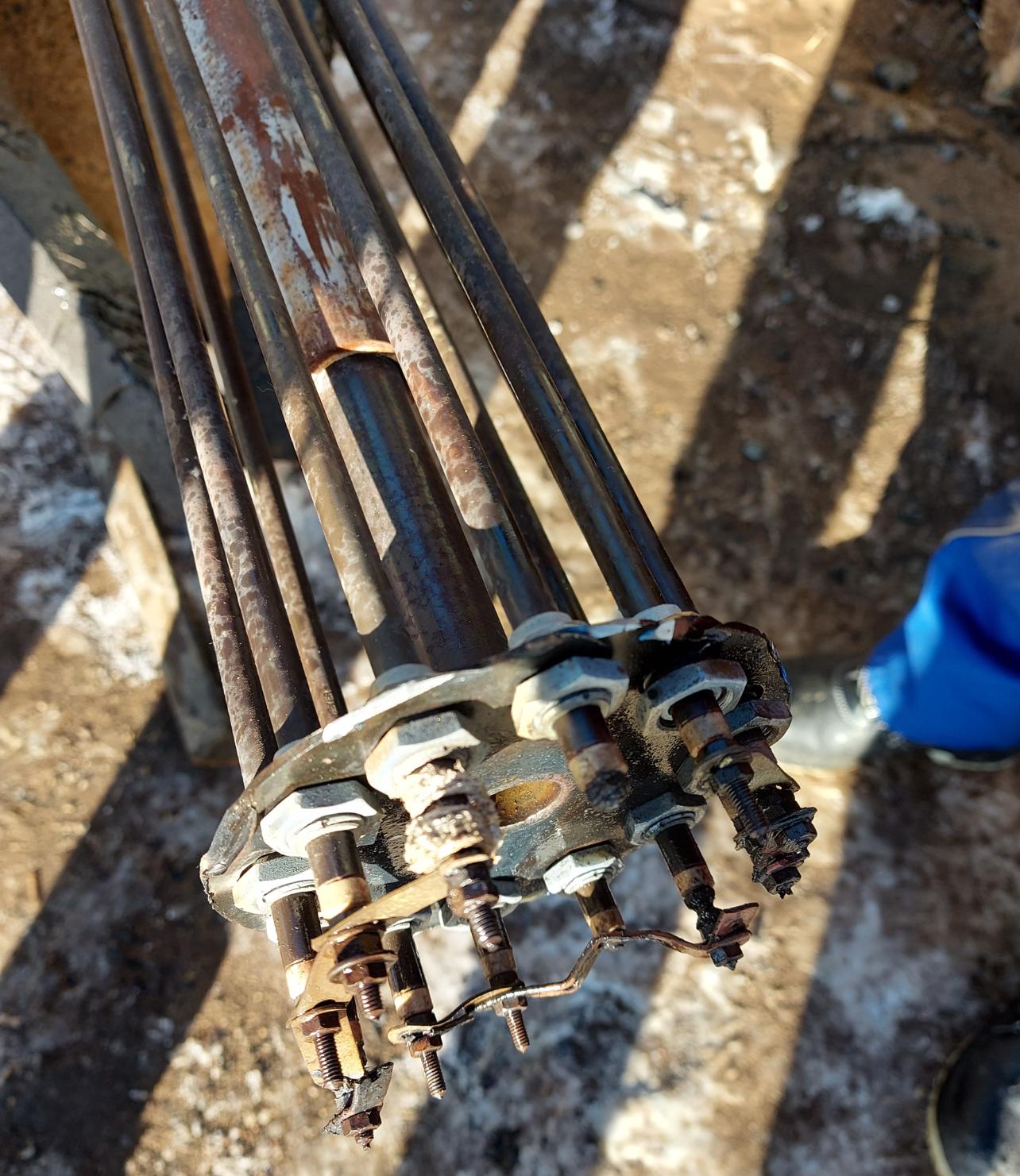

Блок Тэн общая мощность 18 квт. Напряжение-380 В. Длина блока 4000 мм.

Высокомощные блочные ТЭНы 18 кВт, 380 В: Технические аспекты и особенности нестандартных решений

В промышленном и коммунальном секторах эффективный нагрев жидких сред является критически важной задачей. Одним из наиболее распространённых и надёжных решений для этого служат блочные трубчатые электронагреватели (ТЭНы), объединяющие несколько нагревательных элементов в едином конструктиве. Цель данного материала — дать глубокий анализ блочных ТЭНов мощностью 18 кВт и напряжением 380 В, сфокусировавшись на типовых характеристиках и, в частности, на аспектах проектирования и эксплуатации нестандартных изделий, таких как блоки длиной 4000 мм. Данная информация будет полезна техническим директорам, главным инженерам, специалистам по закупкам и эксплуатации оборудования.

Основные понятия и конструктивные особенности блочных ТЭНов

Блок ТЭН представляет собой сборку из нескольких трубчатых электронагревателей (ТЭН), смонтированных на общем фланце. Его основное назначение — преобразование электрической энергии в тепловую для нагрева жидких сред, таких как вода, антифризы, различные масла, а также слабые растворы кислот и щелочей. Такие устройства находят широкое применение в промышленных водонагревательных и отопительных котлах, системах горячего водоснабжения, технологических установках для подогрева рабочих жидкостей в химической, пищевой и нефтеперерабатывающей промышленности.

Типовой блок ТЭН мощностью 18 кВт, работающий от трёхфазной сети 380 В, обычно состоит из трёх отдельных нагревательных элементов мощностью по 6 кВт каждый. Электрическое подключение осуществляется по схеме «звезда» (Y), что обеспечивает равномерное распределение нагрузки по фазам и стабильность работы.

• Материалы изготовления: Для сред, не проявляющих агрессивных свойств (например, вода), чаще всего используется углеродистая сталь. В случае работы с агрессивными химическими растворами, такими как кислоты или щёлочи, а также в пищевой промышленности, применяются трубки из нержавеющей стали (например, AISI304, AISI316Ti) для обеспечения коррозионной стойкости и долговечности. Выбор материала напрямую влияет на срок службы нагревателя и общую стоимость владения (TCO – Total Cost of Ownership).
• Метод крепления: Стандартное крепление блочных ТЭНов — это резьбовой фланец, например, с метрической резьбой G 2½» (примерно 74–75 мм). Такая конструкция обеспечивает надёжное и герметичное соединение блока с ёмкостью или трубопроводом.
• Внутренняя конструкция: Нагревательные элементы обжаты во фланце и соединены между собой перемычками для формирования нужной схемы подключения. Обычно конструкция является неразборной, что повышает её надёжность и герметичность, но требует замены всего блока в случае выхода из строя одного ТЭНа.
• Интеграция с системами управления: Для точного контроля температуры, защиты от перегрева и оптимизации энергопотребления блочные ТЭНы часто интегрируются с внешней автоматикой. Это могут быть терморегуляторы, датчики уровня, реле протока и предохранительные термостаты.

Типовые технические характеристики блочного ТЭНа 18 кВт, 380 В

Для понимания базовых возможностей и ограничений приведём сводную таблицу типовых параметров, актуальных для большинства стандартных изделий, доступных на рынке. Важно отметить, что эти значения могут незначительно варьироваться в зависимости от производителя и конкретной модификации.

Анализ нестандартной длины: блок ТЭН 4000 мм

Запрашиваемая длина блочного ТЭНа в 4000 мм (4 метра) является крайне нетипичной для серийного производства. На рынке преобладают изделия установочной длиной до 800 мм. Создание и эксплуатация такого длинномерного нагревательного элемента сопряжены с рядом серьёзных инженерных и эксплуатационных вызовов, которые необходимо учесть на этапах проектирования и закупки.

• Конструкционные ограничения и прочность: Чрезмерная длина увеличивает риск провисания, деформации и вибрации нагревательных трубок под воздействием собственной массы, температуры и потока жидкости. Это требует применения материалов повышенной жёсткости (например, увеличенной толщины стенки или специальных сплавов) и разработки усиленных систем крепления, которые могли бы предотвратить повреждение или контакт элементов внутри ёмкости. Возможно, потребуется несколько точек опоры или специальные направляющие внутри нагреваемого объема.
• Теплотехнические аспекты: Равномерный нагрев по всей длине 4-метрового ТЭНа без локальных перегревов или недогревов становится сложной задачей. Необходимо детальное моделирование теплообмена, возможно, с применением принудительной циркуляции среды, чтобы избежать застойных зон. Неравномерный нагрев сокращает срок службы элемента и снижает эффективность системы в целом. Удельная поверхностная мощность должна быть тщательно рассчитана, чтобы исключить нагар на поверхности ТЭНа и предотвратить его преждевременный выход из строя.
• Электрическая безопасность и надёжность: Большая длина потенциально увеличивает путь утечки тока, что требует применения высококачественных изоляционных материалов и усиленного контроля сопротивления изоляции на всех этапах производства и эксплуатации. Риски пробоя изоляции возрастают, что влечёт за собой угрозу электробезопасности и повреждения оборудования. Необходима проработка схем защиты от короткого замыкания, перегрузок и утечек тока, а также эффективная система заземления.
• Сложности производства и логистики: Изготовление ТЭНов такой длины требует специализированного оборудования и производственных процессов, отличающихся от стандартных. Транспортировка и монтаж столь габаритных изделий также создают дополнительные сложности и требуют привлечения специальной техники. Эти факторы значительно увеличивают стоимость и сроки реализации проекта.
• Стоимость владения (TCO): При расчете TCO для нестандартного блока ТЭН, помимо стоимости самого изделия и монтажа, необходимо учитывать повышенные затраты на проектирование, усиленную систему безопасности, потенциально более высокую энергоёмкость (из-за потерь), а также риски более частых отказов или сложного ремонта.

Области применения и сравнение с типовыми решениями

Стандартные блочные ТЭНы мощностью 18 кВт и длиной до 800 мм широко используются в бытовых и промышленных системах отопления и водоснабжения, например, для нагрева воды в котлах объёмом до 1000 литров или для отопления помещений площадью до 180 м². Их преимущества — стандартизация, доступность, относительно низкая стоимость и простота монтажа.

Блоки длиной 4000 мм — это, как правило, решения для очень специфических задач, где требуется нагрев больших объёмов или протяжённых участков в промышленных установках. Примерами могут служить:

• Проточные нагреватели больших объёмов технологических жидкостей, где стандартные короткие элементы не обеспечивают необходимой площади теплообмена.
• Ёмкости с ограниченным доступом или необычной геометрией, где требуется равномерное распределение тепла по всей длине.
• Специализированные установки в химической, нефтехимической или металлургической промышленности, где требуются глубокое погружение нагревателя или подогрев среды в протяжённых резервуарах.

Для принятия обоснованного решения о выборе между стандартным и нестандартным решением, рассмотрим ключевые параметры в сравнительной таблице.

Сравнительный анализ: Стандартные vs. Нестандартные блоки ТЭН 18 кВт, 380 В

Выбор конфигурации ТЭНа должен основываться на детальном технико-экономическом обосновании. Приведённая ниже таблица демонстрирует основные различия, которые следует учитывать при проектировании и закупке.

Продвинутая практика и внедрение нестандартных блочных ТЭНов

Реализация проекта по внедрению блочного ТЭНа длиной 4000 мм требует значительно более глубокой проработки, чем выбор стандартного компонента. Здесь мы рассмотрим системный подход к проектированию, закупке, монтажу и эксплуатации таких специализированных решений, акцентируя внимание на контроле качества и экономическом обосновании.

Проектный цикл для специализированных нагревательных систем

Внедрение нестандартного блочного ТЭНа должно рассматриваться как полноценный инженерный проект, включающий следующие этапы, каждый из которых критически важен для успешной реализации и минимизации рисков:

1. Техническое задание (ТЗ) и концептуальное проектирование:
   • Детальное описание нагреваемой среды: Необходимо указать тип жидкости, её вязкость, плотность, химический состав, максимальную и минимальную рабочие температуры, требуемую скорость нагрева, а также рабочее давление. Для агрессивных сред важно определить pH и наличие абразивных частиц.
   • Требуемые параметры нагрева: Целевая температура, скорость достижения этой температуры, необходимость поддержания определённого температурного градиента.
   • Геометрия и материал ёмкости: Размеры резервуара, точки ввода для ТЭНа, особенности конструкции, наличие перемешивающих устройств. Материал ёмкости должен быть совместим с материалом ТЭНа и нагреваемой средой.
   • Требования к энергоэффективности: Желаемый коэффициент полезного действия (КПД) системы, возможность утилизации тепла, интеграция с существующими системами энергомониторинга.
   • Стандарты безопасности: Взрывозащита (при работе с горючими жидкостями), защита от перегрева, перепадов давления, протечек, соответствие отраслевым нормам (например, для пищевой или фармацевтической промышленности).
   • Автоматизация и контроль: Типы и количество датчиков (температуры, уровня, давления, протока), требования к контроллерам (ПИД-регулирование – пропорционально-интегрально-дифференциальный регулятор), интерфейсы связи с АСУ ТП (автоматизированной системой управления технологическим процессом).
   • Анализ рисков (FMEA – Failure Mode and Effects Analysis): Систематический анализ потенциальных отказов системы и их последствий, разработка мероприятий по их предотвращению или смягчению.
2. Инженерная разработка и моделирование:
   • Теплотехнический расчёт: Определение оптимальной удельной поверхностной мощности (Вт/см²) для каждого ТЭНа в блоке. Это критически важно для предотвращения нагарообразования на поверхности нагревателя, локального перегрева жидкости и, как следствие, преждевременного выхода ТЭНа из строя. Для вязких и чувствительных к перегреву сред удельная мощность должна быть значительно ниже стандартных значений (обычно 1-2 Вт/см²).
   • Прочностной расчёт и FEM-моделирование: Детальный анализ механической устойчивости 4-метровых трубок к провисанию под собственным весом, вибрациям от потока жидкости и термическим деформациям. Применение метода конечных элементов (FEM – Finite Element Method) позволяет точно определить зоны максимальных напряжений и оптимизировать конструкцию.
   • Выбор материалов: Обоснование выбора материала трубок (нержавеющая сталь марок AISI 304, 316L, 316Ti, Incoloy для высоких температур и агрессивных сред), фланца, изоляторов (оксид магния высокой чистоты) и уплотнений с учетом химической агрессивности среды, температуры и давления.
   • Разработка системы крепления: Проектирование не только фланца, но и промежуточных опор, центрирующих элементов внутри ёмкости, которые будут компенсировать термические расширения и предотвращать провисание/вибрацию ТЭНа. Важно предусмотреть возможность демонтажа для обслуживания.
   • Электрическая схема и система защиты: Разработка схемы подключения с равномерным распределением нагрузки по фазам, выбор подходящих датчиков температуры, реле контроля изоляции, устройств защитного отключения (УЗО) и автоматических выключателей с учётом пусковых токов и рабочего режима.
3. Изготовление и контроль качества (QC – Quality Control):
   • Выбор квалифицированного производителя, способного выполнить заказ по индивидуальным чертежам и спецификациям с подтверждённым опытом в производстве длинномерных ТЭНов. Важно убедиться в наличии современного оборудования для гибки, сварки и термообработки.
   • Многоуровневый контроль качества на всех этапах производства: от входного контроля материалов (сертификаты на металл, изоляторы) до финальных испытаний готового изделия. Включает измерение сопротивления изоляции, электрической прочности (испытание высоким напряжением), проверку герметичности сварных швов и соответствие геометрическим размерам.
   • Наличие всех необходимых сертификатов соответствия (ГОСТ – Государственный стандарт, ТУ – Технические условия, EAC – Евразийское соответствие) и, при необходимости, международных стандартов (ISO – International Organization for Standardization).
4. Монтаж и пусконаладка:
   • Разработка детального плана монтажа, учитывающего габариты ТЭНа, особенности монтажного проёма, последовательность операций и меры безопасности.
   • Привлечение квалифицированного персонала с опытом работы с промышленным электрооборудованием и грузоподъемными механизмами.
   • Пошаговая проверка электроподключений, герметичности фланцевых соединений, сопротивления изоляции и правильности работы датчиков до подачи напряжения.
   • Постепенный выход на рабочие параметры, мониторинг температуры, давления, потребляемой мощности, выявление и устранение возможных неисправностей.

Метрики эффективности и экономическое обоснование

Внедрение нестандартного блочного ТЭНа оправдано, когда экономический эффект от его использования перевешивает повышенные начальные инвестиции и эксплуатационные риски. Для оценки эффективности используются следующие ключевые метрики, важные для принятия B2B-решений:

• Энергоэффективность (EE): Снижение удельного потребления энергии (кВт·ч на единицу нагретого объёма или массы продукта) по сравнению с альтернативными методами нагрева или менее оптимизированными решениями. Для длинномерных ТЭНов правильное проектирование может обеспечить более равномерный нагрев и снизить общие потери.
• Снижение времени простоя (Downtime Reduction): Надежность нестандартного, но грамотно спроектированного ТЭНа может быть выше, чем у набора мелких стандартных элементов. Меньшее количество стыков и соединений потенциально снижает точки отказа. Стоимость часа простоя промышленного оборудования может достигать десятков и сотен тысяч рублей, что делает надежность критически важным фактором ROI.
• Оптимизация производственного процесса: Возможность нагрева больших объемов среды одним элементом упрощает управление, сокращает количество управляющих контуров и датчиков, что ведет к снижению сложности системы, уменьшению количества потенциальных точек отказа и затрат на автоматизацию.
• Увеличение срока службы оборудования (Asset Lifetime Extension): Правильный выбор материалов и конструкции для конкретной среды позволяет значительно продлить срок службы нагревательного элемента и всего агрегата, откладывая капитальные затраты на замену и снижая общую стоимость владения (TCO).

Формула ROI (Return On Investment) для нестандартного решения:

ROI = (Прирост_прибыли_от_проекта - Стоимость_проекта) / Стоимость_проекта * 100%

Где Прирост_прибыли_от_проекта может включать экономию на энергопотреблении, снижение затрат на обслуживание и ремонт, сокращение простоев, увеличение производительности за счёт оптимизации процесса, улучшение качества конечного продукта и соблюдение ужесточившихся экологических стандартов.

Управление рисками при внедрении нестандартных ТЭНов

Высокая степень кастомизации и уникальность длинномерных ТЭНов сопряжены с повышенными рисками. Эффективное управление ими – залог успеха проекта.

Кейсы и паттерны применения

Рассмотрим несколько сценариев, где нестандартные блочные ТЭНы длиной 4000 мм могли бы найти применение, демонстрируя ценность такого подхода:

1. Крупномасштабные промышленные резервуары для нефтехимической отрасли:
   • Задача: Поддержание высокой температуры (например, 70–90°C) в протяжённых резервуарах с вязкими нефтепродуктами для снижения вязкости и облегчения перекачки. Стандартные короткие ТЭНы требуют слишком большого количества точек ввода, что увеличивает риски протечек и сложность обслуживания, а также затрудняет равномерный нагрев больших объемов.
   • Решение: Разработка блочного ТЭНа длиной 4000 мм с фланцевым креплением в верхней части резервуара. Материал трубок — нержавеющая сталь 316Ti для устойчивости к агрессивным компонентам нефти. Конструкция предусматривает промежуточные опоры и датчики температуры по всей длине для мониторинга равномерности нагрева. Удельная поверхностная мощность снижена до 1.5-2 Вт/см² для предотвращения коксования продукта на поверхности ТЭНа и увеличения срока службы.
   • Эффект: Снижение операционных расходов на поддержание температуры, уменьшение количества монтажных узлов и связанных с ними рисков, увеличение надёжности системы за счёт единого, оптимизированного нагревателя. Упрощение обслуживания и сокращение потенциального времени простоя.
2. Системы термостабилизации в фармацевтическом производстве:
   • Задача: Точный нагрев большого объёма очищенной воды или растворов в реакторах с высокими требованиями к гигиене, отсутствию «мёртвых зон» и предотвращению деградации термолабильных компонентов.
   • Решение: Блок ТЭН 4000 мм из полированной нержавеющей стали (например, AISI 316L) с особо низкой удельной поверхностной мощностью (менее 1 Вт/см²) для исключения разрушения термолабильных компонентов и образования отложений. Фланец с гигиеническим исполнением (например, по стандарту DIN 11851 или Tri-Clamp). Интеграция с высокоточными контроллерами ПИД-регулирования (PID controller) и системой CIP (Clean-in-Place) для автоматической очистки, обеспечивающей минимальное ручное вмешательство.
   • Эффект: Гарантия стерильности процесса, высокоточный температурный контроль с минимальными отклонениями (±0.1°C), снижение риска контаминации, оптимизация цикла очистки оборудования, соответствие строгим регуляторным требованиям (GMP – Good Manufacturing Practice).
3. Промышленные прачечные и водоподготовка:
   • Задача: Быстрый и эффективный нагрев больших объемов воды для промышленных стиральных машин или систем водоподготовки, где необходима непрерывная подача горячей воды.
   • Решение: Блок ТЭН 4000 мм, спроектированный для работы в поточных системах, где требуется интенсивный теплообмен. Материал трубок может быть углеродистой сталью (для воды без агрессивных добавок) или нержавеющей сталью (при использовании химических моющих средств). Оптимизированная конструкция для турбулизации потока вокруг ТЭНа, что улучшает теплопередачу и предотвращает образование накипи.
   • Эффект: Существенное снижение времени нагрева воды, повышение производительности прачечной, снижение затрат на энергоносители за счет более эффективного теплообмена, уменьшение занимаемой площади по сравнению с несколькими малыми нагревателями.
