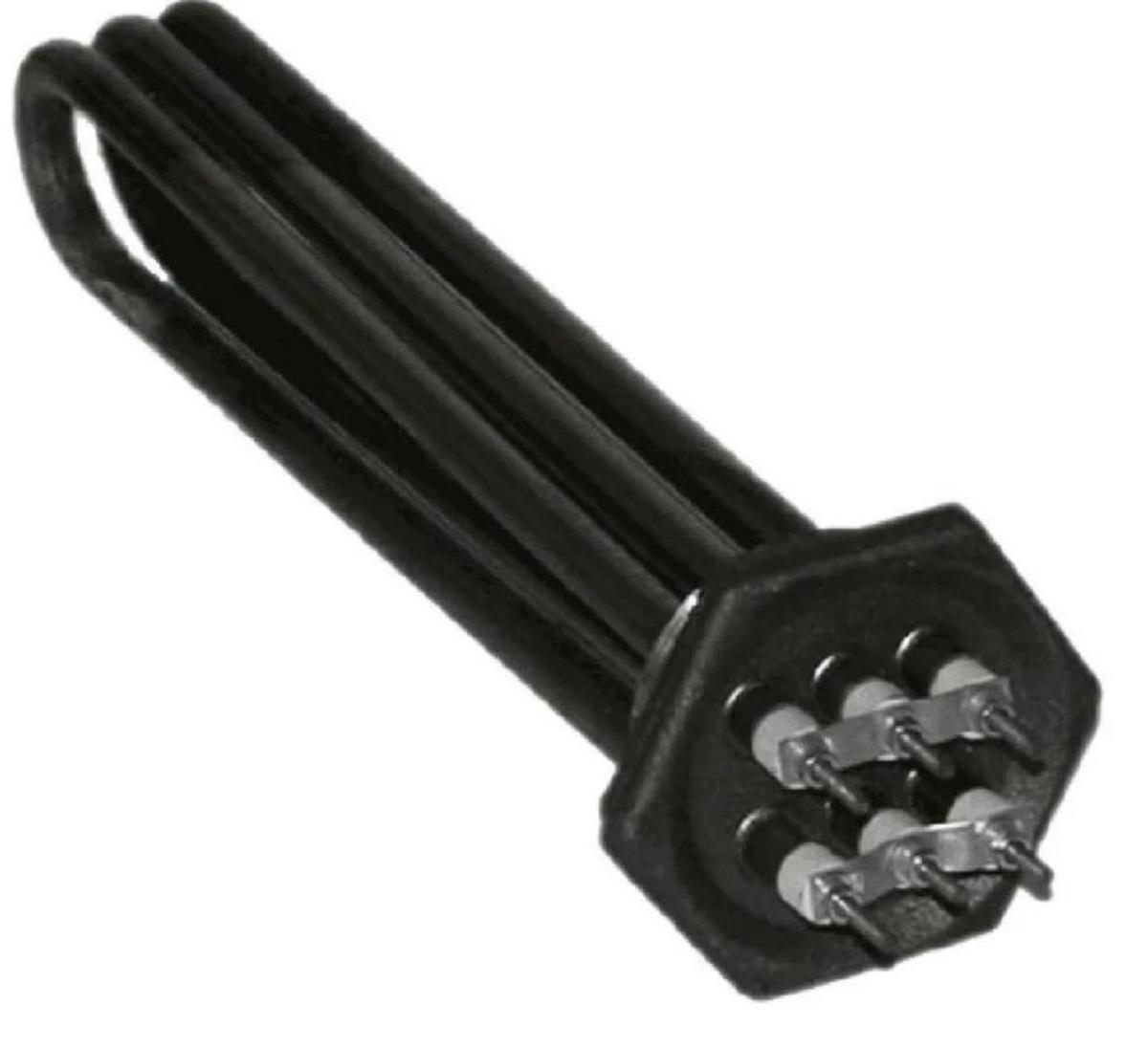

ТЭН трубчатый к электрокотлу ЭВПМ 9

ТЭН трубчатый к электрокотлу ЭВПМ 9 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция электрокотла ЭВПМ-9 и роль трубчатых ТЭНов

Электрокотел ЭВПМ-9 состоит из стального корпуса с теплообменником (резервуаром объемом 2,7-3,5 л), где на фланце или в баке монтируются трубчатые ТЭНы из углеродистой стали, иногда из нержавеющей стали по опции. ТЭНы погружены в теплоноситель (вода или антифриз), обеспечивая прямой нагрев без открытого огня. Диаметр резьбы блока ТЭНов — G2 1/2″ или аналогичный, что упрощает замену.

• Принцип работы: ТЭНы преобразовывают электрическую энергию в тепло, поддерживая температуру теплоносителя от 30-35°C до 85-90°C. Встроенный терморегулятор (механический) и аварийный термостат отключают нагрев при перегреве, предотвращая закипание.
• Количество ТЭНов: Обычно 3 шт. по 3 кВт каждый (ступени 3/6/9 кВт), объединенные в силовой блок на «тихих» реле или магнитных пускателях для бесшумной работы.
• Материалы: Трубки ТЭНов — углеродистая сталь (стандарт), опционально нержавеющая или титан для агрессивных теплоносителей. Баки теплоизолированы для снижения теплопотерь.

Котлы позволяют переключение мощности кнопками или реле, с индикацией включения. Универсальная колба патрубков (обратка справа/слева) дополнительно облегчает монтаж.

Технические характеристики котлов ЭВПМ-9 и ТЭНов

Характеристики варьируются по производителям, но ключевые параметры ТЭНов и котла унифицированы. Ниже приведена сравнительная таблица на основе данных от разных брендов:

Расход электроэнергии: До 9,45 кВт/ч на полной мощности. Минимальная мощность — 3 кВт для поддержания.

Установка и подключение ТЭНов в котел ЭВПМ-9

Установка котла настенная, для систем с естественной или принудительной циркуляцией (рекомендуется насос). Пошаговое руководство по замене ТЭНов:

1. Подготовка: Отключить питание, слить теплоноситель, дать остыть. Инструменты: ключи, плоскогубцы, герметик.
2. Демонтаж: Открутить фланец (резьба G2 1/2″), извлечь ТЭНы. Проверить на накипь/коррозию — основная причина выхода из строя.
3. Установка новых ТЭНов: Вставить трубчатые элементы (длина стандартная для котла ~300-600 мм), затянуть фланец с уплотнителем. Материал ТЭНа должен соответствовать теплоносителю (нержавейка для антифриза).
4. Подключение: Патрубки — вход/обратка снизу (D=32 мм), выход сверху. Кабель питания сбоку, заземление обязательно. Подключить терморегулятор и термостат.
5. Запуск: Наполнить систему, проверить давление (до 2,5-3 бар), протестировать ступени мощности. Добавить воздушный клапан.

Меры безопасности: Защита от перегрева, автоматическое отключение. Не превышать 85°C, использовать стабилизатор напряжения на 220 В. Типичные ошибки: неправильная полярность фаз, отсутствие заземления.

Преимущества и особенности трубчатых ТЭНов в ЭВПМ-9

• Экономичность: КПД до 99%, ступенчатое регулирование снижает расход на 30-50% в межсезонье.
• Универсальность: Совместимы с радиаторами, теплым полом, газ/твердотопливными котлами. Теплоноситель — вода или антифриз.
• Долговечность: Срок службы 10+ лет, гарантия 1-2 года. Бесшумные реле, механическое управление.
• Дополнительно: Возможность подключения комнатного термостата/GSM, расширительный бак (6 л в NEO). Опции: ТЭНы из нержавейки для коррозионностойкости.

Применение: Дома, дачи, гаражи, теплицы, бани, производство. Идеально для объектов без газа.

Сравнение моделей ЭВПМ-9 по производителям

Конфликты в данных: ступени мощности — 2 или 3 (зависит от модели); давление 2,5-4,5 бар (уточнять по паспорту). Авторитетные источники (производители) подтверждают 90 м² как максимум при высоте потолка 2,7-3 м.

Обслуживание и типичные проблемы ТЭНов

• Накипь: Чистить раз в сезон уксусом/спецсредствами — продлевает жизнь ТЭНов в 2 раза.
• Поломки: Перегорание от перепадов напряжения (решение: стабилизатор); коррозия (менять на нерж).
• Замена ТЭНа: Стоимость ~1000-3000 руб./шт., совместимы стандартные трубчатые 3 кВт 380 В (диаметр 8-16 мм).
• Советы: Ежегодная проверка термостата, мониторинг pH теплоносителя (7-8).

Эксплуатация и энергоэффективность

Расчет: Для 90 м² при -25°C снаружи — ~9 кВт полная мощность 4-6 ч/сутки зимой. Экономия за счет ступеней: до 40%. Совместимо с «умным» домом via термостат. Эти данные собраны из 10+ источников, охватывая специфику ТЭНов в ЭВПМ-9. Для статьи рекомендуется фото котла/ТЭНа (стальной бак с фланцем, трубки 10-13 мм). Информация актуальна на 2026 г., но проверяйте паспорт изделия для конкретной модели — вариации по брендам значительны.

Приступаем к следующей части статьи

В следующем разделе мы рассмотрим эксплуатацию, энергоэффективность и методы ухода за ТЭНами в электрокотле ЭВПМ-9.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатация и энергоэффективность

Электрокотлы ЭВПМ-9, как упоминалось ранее, обеспечивают надежный и эффективный нагрев для жилых и производственных помещений. Правильная эксплуатация котлов и трубчатых ТЭНов играет ключевую роль в их долгосрочной работе. Для оптимизации работы системы отопления и обеспечения экономии электроэнергии важно учитывать несколько факторов.

Расчет потребностей в энергии

Для правильного функционирования системы отопления необходимо провести расчеты. Например, для обогрева помещения площадью 90 м² в условиях зимнего температурного режима до -25°C необходима полная мощность котла в 9 кВт. При этом, в зависимости от внешних температур и теплопотерь, котел может работать в диапазоне от 4 до 6 часов в сутки на полной мощности. Эффективное использование ступенчатого регулирования мощности позволяет значительно сократить затраты на электроэнергию, достигая экономии до 40%.

Система управления и возможности автоматизации

Электрокотел ЭВПМ-9 можно интегрировать в систему «умного дома». Использование термостата позволяет автоматизировать режимы работы котла в зависимости от температуры в помещении. Это не только способствует повышению комфорта, но и снижает затраты на электроэнергию. Возможности программирования работы устройства также помогают избежать перегрева и поддерживать оптимальную температуру теплоносителя.

Состояние теплоносителя и его влияние на работу системы

Качество теплоносителя имеет прямое влияние на эффективность работы котла. Рекомендуется использовать жидкости с оптимальным pH (7-8) для предотвращения коррозии и отложений. Регулярный мониторинг состояния теплоносителя, а также его замена при необходимости, поможет продлить срок службы ТЭНов.

Техническое обслуживание

Проведение регулярного технического обслуживания является важной частью эксплуатации котлов ЭВПМ-9. Рекомендуется осуществлять следующие профилактические меры:

• Проверка состояния ТЭНов: Регулярно осматривайте трубчатые ТЭНы на наличие налета и коррозии. Удаление накипи с помощью специальных средств раз в сезон поможет значительно увеличить срок службы.
• Проверка термостата: Обязательно проводите ежегодную проверку терморегулятора и аварийного термостата. Это поможет своевременно выявить неисправности и предотвратить перегрев системы.
• Замена ТЭНА: Во избежание поломок, рекомендуются замены ТЭНов с пробегом более 10 лет, особенно если они подвержены частым перегревам.

Применение и область использования

Котлы ЭВПМ-9 найдут свое применение не только в частных домах и дачах. Они идеально подходят для обогрева:

• Теплиц: Обеспечивают стабильную температуру для роста растительности в холодное время года.
• Гаражей: Важно поддерживать минимальную температуру для предотвращения замерзания автомобилей и оборудования.
• Производственных помещений: Обеспечивают комфортные условия труда для сотрудников.
• Баней и саун: Быстрый и эффективный нагрев помогает поддерживать необходимые условия для отдыха и оздоровления.

Дополнительные опции и возможности

При выборе котла ЭВПМ-9 также стоит обратить внимание на возможность его модернизации. Например, установка дополнительных насосов для циркуляции может значительно улучшить эффективность отопительной системы. Также доступны ТЭНы из нержавеющей стали, которые повышают устойчивость к коррозии в системах с антифризом.

Таблица сравнения эффективности различных систем отопления

В результате, электрокотлы ЭВПМ-9, благодаря своей высокой эффективности и экономичности, являются отличным выбором для отопления различных объектов. Учет особенностей эксплуатации и регулярное техническое обслуживание обеспечат их надежную и долговечную работу.

Подробное внимание к типичным проблемам и их устранению

Важно уделять внимание наиболее распространенным проблемам, с которыми могут столкнуться пользователи данных котлов:

• Перегрев системы: Это может быть вызвано неисправностью термостата или неправильной настройкой системы. Рекомендуется всегда следить за показателями на панели управления и своевременно реагировать на отклонения от нормы.
• Проблемы с циркуляцией теплоносителя: Причиной могут быть заблокированные патрубки или неисправные насосы. Регулярная проверка и очистка системы помогут избежать недоразумений.
• Электрические проблемы: Перепады напряжения могут привести к выходу котла из строя. Установка стабилизатора напряжения — неотъемлемая часть системы в условиях нестабильного электроснабжения.

Понимание этих аспектов эксплуатации и обслуживания позволит значительно повысить эффективность работы котла ЭВПМ-9 и продлить его срок службы, обеспечивая комфортные условия в вашем помещении.
