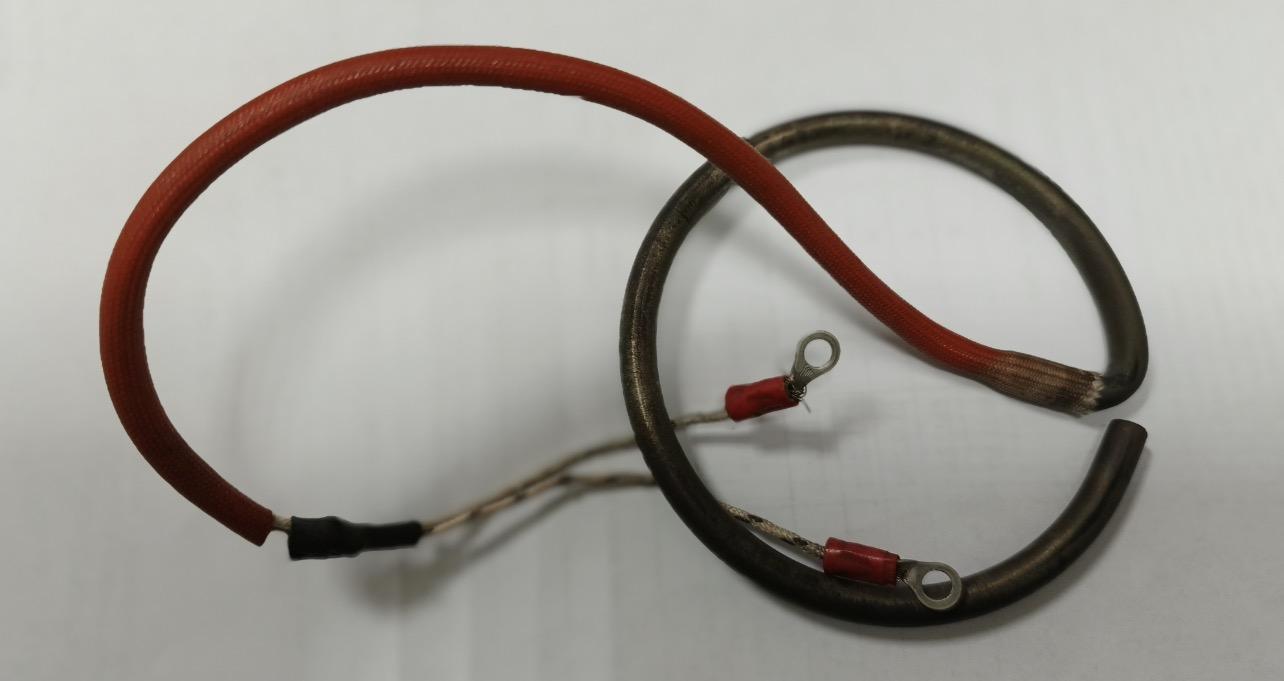

Тэн для упаковочной машины. Диаметр 90 мм., толщина 6 мм, 110В ,нержавеющая трубка

Тэн для упаковочной машины. Диаметр 90 мм., толщина 6 мм, 110В ,нержавеющая трубка Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и принцип работы

ТЭНы для упаковочных станков строятся на базе трубчатой конструкции: нихромовая спираль (с высоким электрическим сопротивлением) нагревается по эффекту Джоуля-Ленца, тепло передается через изоляцию из оксида магния (MgO) к металлической оболочке. Для спецификации диаметром 90 мм и толщиной стенки 6 мм это крупногабаритный вариант, предназначенный для роликовых или плоских нагревательных узлов, где требуется высокая теплоемкость и равномерное распределение тепла по большой площади.

• Оболочка: Нержавеющая сталь (пищевой класс, AISI 304/316) толщиной 6 мм обеспечивает антикоррозионную стойкость до 800–900°C, устойчивость к окислению, вибрациям и ударам. Такой профиль (диаметр 90 мм) типичен для протяжных роликов или больших запайных колодок в машинах, где ТЭН вставляется в отверстие на полную длину для сухого нагрева.
• Изоляция: MgO (магнезит) минимизирует риск пробоя, накипи и короткого замыкания, продлевая срок службы до 5000–10000 часов при 8 часах работы в сутки.
• Выводы и крепления: Резьбовые штуцеры, фланцы или патронные вставки; расстояние между отверстиями — 60 мм (аналогично плоским моделям 110В).
• Монтаж: Сухая конструкция (без контакта с продуктом) — вставка в запайную колодку или ролик, с контролем через термостаты для профилей нагрева под ПП, ПЭ или многослойную пленку.

Ключевые адаптации под 90 мм: Большой диаметр позволяет интегрировать ТЭН в вращающиеся ролики протяжки (скорость до 100 м/мин), обеспечивая термоформование краев пленки без остановок. Толщина 6 мм усиливает механическую прочность для динамичных линий.

Напряжение 110В — низковольтный вариант для повышения безопасности в пищевой промышленности, с диапазоном адаптации 36–220 В.

Технические характеристики и спецификации

Для ТЭНов упаковочных машин с близкими параметрами (адаптировано под 90 мм / 6 мм / 110В на основе стандартных моделей):

Такие ТЭНы достигают 150–300°C за минуты благодаря малой инерции (даже при большом диаметре), с циклом нагрев-охлаждение для скорости до 100 уп/мин.

Применение в упаковочных машинах

Основная роль: Нагрев сварочных губок, литер, роликов или колодок для контактной/конвекционной запайки пленки (ПП, ПЭ, многослойной, биоразлагаемой), сетки или боковин мешков. В вертикальных фасовщиках эти устройства используются для поперечной/продольной запайки сыпучих продуктов, овощей, мяса, предотвращая травмы продукции с резиновыми демпферами и обеспечивая повышение выхода до 15–20%.

• Продольные протяжные ролики: ТЭН внутри ролика с внутренним диаметром рулона 300–508 мм натягивает пленку на скорость до 100 м/мин, термоформируя края.
• Вертикальные машины: Вставка в колодку для герметичности пакетов.
• Термоусадочные/вакуумные устройства: Аналогично используются для запайки пленки.
• Экономия: Запасной ТЭН снижает простой при необходимости замены (срок доставки от 2 до 14 дней).

Преимущества таких ТЭНов заключаются в высокой скорости работы (до 100 уп/мин), снижении брака за счет самонастроенных контроллеров и долговечности, превышающей 2 года.

Преимущества нержавеющей трубки и конкретных параметров

• Нержавеющая сталь (90 мм / 6 мм): Обеспечивает соответствие санитарным нормам, обладает устойчивостью к коррозии и окислению; идеально подходит для пищевой упаковки.
• 110В: Снижает риск поражения током в условиях повышенной влажности.
• Большой диаметр: Способствует равномерному нагреву больших зон, что позволяет использовать ролики без перегрева.
• Сухая конструкция: Предотвращает образование накипи и пробоя; возможность интеграции с ПИД-регуляторами для оптимальных профилей нагрева пленки.

Эти характеристики делают ТЭНы критически важными для бесперебойной работы упаковочных линий, минимизируя как брак, так и простои при работе.

Монтаж, обслуживание и безопасность

Пошаговый монтаж:

1. Отключите питание и слейте остатки жидкости (если применимо).
2. Извлеките старый ТЭН из колодки или ролика.
3. Вставьте новый ТЭН на полную длину, используя термопасту для улучшения контакта.
4. Зафиксируйте ТЭН фланцами или резьбой с моментом затяжки 10–20 Нм.
5. Подключите к источнику напряжения 110В через термостат (ПИД-контроллер).
6. Проверьте работоспособность: нагрев до 200°C и отсутствие искр.

Инструменты: Ключи, термопаста, мультиметр, термометр. Безопасность: Используйте перчатки, обеспечьте заземление и избегайте перегрузки (более 25 Вт/см²). Возможно возникновение типичных ошибок, таких как неправильная длина ТЭНа (что может привести к пробою) или отсутствие должной изоляции.

Обслуживание: Регулярная проверка сопротивления (нихром — ~10–50 Ом), чистка от загрязнений, замена нагревателя при падении мощности более чем на 10%.

Инновации и тенденции

Современные тенденции в производстве ТЭНов включают интеграцию с программируемыми платами для создания оптимальных профилей нагрева под различные пластики, такие как биоразлагаемые пленки. Снижение энергозатрат на 20% по сравнению со старыми моделями также является значимой инновацией.

• Интеграция: С платами для программирования, что может значительно повысить эффективность процесса упаковки.
• Эффективность: Снижение общего потребления энергии.
• Перспективы: Разработка титановых разновидностей для эксплуатации в агрессивных средах и микро-ТЭНы (0,9 мм) для узких зон.

Данные ТЭНы критически важны для бесперебойной работы упаковочных линий, минимизируя брак и простои. Акцент на материалах (углеродистая сталь, нержавейка, медь, титан) позволяет следовать стандартам ГОСТ и ISO для пищевого применения.

15

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Сравнение с конкурентами

На рынке существует множество аналогичных решений, однако ТЭНы с параметрами 90 мм в диаметре и 6 мм в толщине, работающие на напряжении 110 В, выделяются благодаря своей надежности и эффективности. Основные отличия заключаются в материалах и технологии производства, что напрямую влияет на долговечность и производительность оборудования.

Как видно из таблицы, ТЭН с диаметром 90 мм предлагает лучшую термостойкость и срок службы, что делает его оптимальным выбором для профессионального использования. Кроме того, применение нержавеющей стали обеспечивает дополнительную защиту от коррозии, что особенно важно в условиях пищевой промышленности.

Экономические аспекты использования

Рентабельность эксплуатации ТЭНов является важным параметром, который учитывается при выборе электронагревателей для упаковочных машин. Начальные затраты на приобретение высококачественного ТЭНа могут быть выше, чем у аналогичных моделей. Однако сокращение времени простоя и затраты на обслуживание в долгосрочной перспективе позволяют сэкономить средства.

• Энергоэффективность: Высокая скорость нагрева (150–300°C за минуты) позволяет быстро достичь рабочих температур, что значительно влияет на общую производительность упаковочной линии.
• Снижение риска поломок: Увеличенный срок службы (5000–10000 ч) снижает затраты на регулярную замену нагревателей.
• Снижение затрат на обслуживание: Устойчивость к загрязнениям и налету обеспечивает меньшую частоту сервиса и чистки.

В результате, даже при более высокой первоначальной стоимости, ТЭНы с характеристиками 90 мм / 6 мм / 110 В оказываются более выгодными с точки зрения общего общего совокупного эффекта и снижения эксплуатационных рисков.

Тренды в производстве ТЭНов

Технологические инновации также оказывают влияние на будущее ТЭНов для упаковочных процессов. Применение новых материалов, таких как titan и композитные полимеры, может обеспечить дополнительные преимущества в весе и устойчивости к коррозии. Кроме того, усиливается акцент на энергосбережение и уменьшение углеродного следа.

Возможные тренды включают:

• Интеллектуальные системы управления: Внедрение автоматизированных контроллеров с функциями самодиагностики и оптимизации работы нагревателей.
• Модульные конструкции: Разработка заменяемых модулей, что позволит проще и быстрее производить замену без значительных затрат времени.
• Новые источники энергии: Применение технологий, использующих возобновляемые источники энергии для повышения общей эффективности производственного процесса.

Эти направления могут стать основными при разработке будущих моделей ТЭНов, улучшая их характеристики и снижая эксплуатационные затраты для конечного пользователя.

Выводы о применении ТЭНов

Современные ТЭНы для упаковочных машин с характеристиками диаметра 90 мм, толщины 6 мм и рабочим напряжением 110 В демонстрируют отличные результаты в области производительности и безопасности, что критически важно для обработки пищевых продуктов. Эффективная конструкция и применение высококачественных материалов обеспечивают долговечность и надежность, делая их незаменимой частью упаковочных линий.

Дальнейшие исследования и разработки в этой области гарантируют, что ТЭНы будут продолжать эволюционировать, предлагая эффективные решения для упаковочной индустрии.
