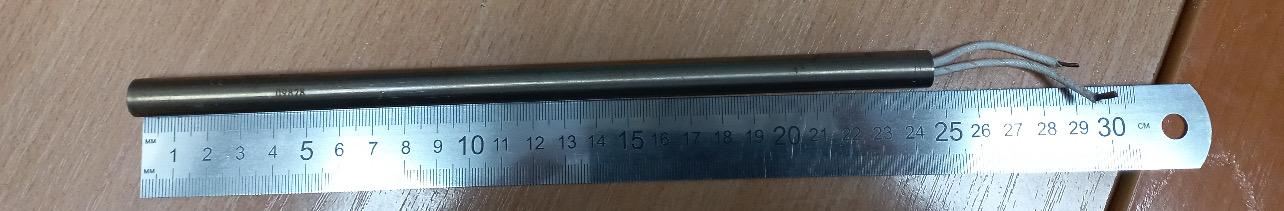

ТЭН трубчатый воздушный, 230 В, 300 Вт, для барабана блистера Romaco. Длина = 245 мм, диаметр = 12 мм, длина выходящих проводов = 50 мм
Эффективность и надежность упаковочных линий в фармацевтической и пищевой промышленности напрямую зависят от бесперебойной работы ключевых компонентов. Трубчатые электронагреватели (ТЭНы) воздушного типа играют критическую роль в блистерных машинах, таких как оборудование Romaco, обеспечивая точное и стабильное температурное воздействие, необходимое для формования полимерных плёнок и последующей герметизации блистерных упаковок. Выбор правильного ТЭНа, соответствующего специфическим параметрам оборудования, становится залогом оптимизации производственных циклов, минимизации простоев и поддержания высокого качества конечной продукции.
Ключевые понятия и терминология
- Трубчатый электронагреватель (ТЭН): Электронагревательный прибор, преобразующий электрическую энергию в тепловую. Представляет собой металлическую трубку, внутри которой находится нихромовая спираль (резистивный элемент), изолированная от оболочки компактированной окисью магния (периклазом).
- Блистерная машина Romaco: Высокотехнологичное оборудование для формования и запечатывания блистерных упаковок, широко используемое в фармацевтической, косметической и пищевой индустриях. Требует точного контроля температуры для работы с термопластичными плёнками.
- Удельная мощность (Вт/см²): Величина тепловой мощности, приходящаяся на единицу площади поверхности нагревательного элемента. Является критическим параметром для воздушных ТЭНов, так как определяет температуру поверхности элемента и скорость нагрева воздуха. Для воздушных ТЭНов обычно варьируется от 1 до 5 Вт/см².
- Оребрение: Специальные металлические пластины (рёбра), напрессованные или навитые на поверхность трубки ТЭНа. Увеличивает площадь теплообмена с окружающей средой (воздухом), повышая эффективность нагрева и снижая поверхностную температуру ТЭНа, что продлевает срок его службы.
- Номинальное напряжение (В): Электрическое напряжение, при котором ТЭН рассчитан на работу и при котором он достигает заявленной мощности. Отклонения от номинального напряжения могут привести к снижению или увеличению мощности, что влияет на производительность и срок службы.
- Сопротивление нагревательного элемента (Ом): Электрическое сопротивление нихромовой спирали ТЭНа, которое определяет его мощность при заданном напряжении по закону Ома (P = U²/R). Измерение сопротивления при контроле качества и диагностике позволяет выявить потенциальные неисправности.
Технические параметры и функционал ТЭНа для Romaco
Рассматриваемый ТЭН с параметрами 230 В, 300 Вт, длиной 245 мм и диаметром 12 мм с выходящими проводами длиной 50 мм является специализированным компонентом, адаптированным под точные требования блистерных машин Romaco. Его характеристики не случайны, а обусловлены конкретными инженерными расчётами и условиями эксплуатации.
| Параметр | Значение | Инженерное обоснование / Влияние на эксплуатацию |
|---|---|---|
| Номинальная мощность | 300 Вт (0,3 кВт) | Оптимальная мощность для локального, точечного нагрева воздуха в ограниченном объёме барабана блистерной машины. Позволяет достигать требуемой температуры формования и запечатывания без перегрева соседних элементов и избыточного энергопотребления. |
| Напряжение питания | 230 В | Стандартное однофазное напряжение для промышленного оборудования в Европе и многих других регионах. Обеспечивает совместимость с существующими электрическими сетями без необходимости использования дополнительных трансформаторов. |
| Длина нагревательного элемента | 245 мм | Точное соответствие посадочным размерам внутри барабана блистерной машины Romaco. Гарантирует равномерный нагрев требуемой зоны и предотвращает механические повреждения при установке. |
| Диаметр трубки ТЭНа | 12 мм | Типовой диаметр для воздушных ТЭНов, который обеспечивает достаточную механическую прочность, эффективную передачу тепла и оптимальную удельную мощность. Позволяет использовать стандартные крепёжные элементы. |
| Длина выходящих проводов | 50 мм | Определённая длина для удобного и безопасного подключения к клеммной коробке или терминалу внутри машины, минимизируя длину неизолированных участков и снижая риски электрических неисправностей. |
| Материал оболочки | Углеродистая сталь / Нержавеющая сталь | Углеродистая сталь (например, Ст3) – экономичный вариант для стандартных, неагрессивных воздушных сред. Нержавеющая сталь (например, AISI 304, AISI 316L) – предпочтительна для фармацевтической и пищевой промышленности из-за высокой коррозионной стойкости к чистящим средствам и санитарным растворам, а также для сред с повышенной влажностью или наличием агрессивных паров. Обеспечивает длительный срок службы и соответствие гигиеническим стандартам (GMP – Good Manufacturing Practice). |
| Форма ТЭНа | Прямая (или U-образная) | Зависит от конфигурации нагревательной камеры барабана. Прямые ТЭНы проще в изготовлении и замене, U-образные позволяют более компактно разместить большую длину нагревательного элемента в ограниченном пространстве. |
| Тип контактов | Шпилька резьбовая (М4 или М5) | Стандартный и надёжный способ подключения, обеспечивающий прочный электрический контакт. Резьбовое соединение выдерживает вибрации и температурные расширения, характерные для работающего оборудования. |
| Максимальная рабочая температура | До 600 °C (для воздушного нагрева) | Обеспечивает существенный запас по температуре, так как рабочие температуры для формования блистера обычно не превышают 150-200 °C. Это гарантирует стабильность и долговечность нагревательного элемента при интенсивной эксплуатации. |
| Удельная мощность | ~1,2–2,5 Вт/см² (без/с оребрением) | Оптимальный диапазон для воздушных ТЭНов, минимизирующий риск перегрева поверхности и деградации нагревательного элемента, особенно при низких скоростях воздушного потока. Для оребрённых ТЭНов удельная мощность может быть выше за счёт увеличенной площади теплообмена. |
Оценка и выбор ТЭНа: Сравнительная таблица
При выборе ТЭНа для блистерных машин Romaco важно учитывать не только номинальные параметры, но и общую стоимость владения (TCO – Total Cost of Ownership), риски простоя и соответствие отраслевым стандартам. Хотя задача касается конкретного ТЭНа, понимание альтернатив и их влияния на производственный процесс критично для стратегических закупок.
| Критерий оценки | ТЭН 300 Вт, 230 В, 245 мм, Ø12 мм (для Romaco, нерж. сталь) | ТЭН 2000 Вт, 220 В, 300 мм, Ø13 мм (для промышленных нагревателей, углеродистая сталь, оребрённый) | ТЭН 300 Вт, 230 В, 750 мм, Ø8,5 мм (для холодильной техники, углеродистая сталь, без оребрения) |
|---|---|---|---|
| Назначение / Тип применения | Точечный, регулируемый нагрев воздуха в высокоточном оборудовании (фармацевтика, пищевая пром.) | Общий, интенсивный нагрев воздуха в промышленных сушильных камерах, воздухонагревателях. | Размораживание испарителей, поддержание температуры в низкотемпературных агрегатах. |
| Требования к среде / Коррозионная стойкость | Высокие: стерильность, регулярные чистки агрессивными реагентами. Нержавеющая сталь обязательна. | Средние: сухой, иногда запыленный воздух. Углеродистая сталь достаточна, нерж. по запросу. | Высокие: влажность, конденсат, низкие температуры. Нержавеющая сталь предпочтительна, но углеродистая может использоваться в защищенных средах. |
| Первоначальные инвестиции (ориентировочно) | Выше среднего (специфичность, материал, сертификация). Оценка: X | Средние (стандартные изделия, массовое производство). Оценка: 0.5X | Низкие (простые конструкции, малые габариты). Оценка: 0.3X |
| Ориентировочный срок службы (MTBF) | Высокий: 15 000 – 30 000+ часов (при правильной эксплуатации, нерж. сталь, контроль температуры). | Средний: 10 000 – 20 000 часов (при интенсивных нагрузках, углеродистая сталь). | Средний: 8 000 – 15 000 часов (циклические нагрузки, агрессивная среда). |
| Влияние на TCO (Total Cost of Ownership) | Оптимизация за счет снижения простоев, брака и соответствия нормативам. Долгосрочная выгода. | Баланс первоначальных затрат и эксплуатационных характеристик. | Привлекательная цена, но потенциально более частая замена и связанные с этим издержки. |
| Соответствие регулирующим нормам (GMP, FDA) | Высокое: требование к материалам (пищевая/фармацевтическая нержавеющая сталь), сертификация, документация. Критично. | Низкое: обычно не требуется, если не в зоне прямого контакта с продуктом. | Низкое: если не в прямом контакте с пищевыми продуктами. |
| Энергоэффективность | Высокая: точность поддержания температуры, минимальные потери за счёт локализации нагрева. | Средняя/Высокая: зависит от конструкции оребрения и скорости потока. | Средняя: ограничена конструкцией без оребрения. |
| Риски простоя оборудования | Низкие: при выборе качественного компонента и соблюдении регламента замены. Высокие потери при неисправности. | Средние: при поломке одного элемента система может продолжить работу, но с потерей эффективности. | Низкие: обычно не критично для всего цикла производства. |
Выбор конкретного ТЭНа – это лишь первый шаг в обеспечении непрерывности и эффективности производственных процессов. Для достижения максимальной производительности и минимизации рисков необходимо рассмотреть вопросы внедрения, интеграции в системы управления, а также оптимизации жизненного цикла этих критически важных компонентов.
Продвинутая практика и внедрение ТЭНов в блистерных машинах Romaco
После выбора ТЭНа, соответствующего техническим требованиям и стандартам регулируемой отрасли, ключевым становится вопрос его интеграции в производственный процесс и дальнейшая эксплуатация. В данном разделе мы рассмотрим не просто установку, а комплексный подход к внедрению, обеспечивающий максимальную отдачу от инвестиций и долгосрочную стабильность работы блистерных машин Romaco.
Архитектура систем нагрева и интеграции
В современных блистерных машинах ТЭНы не функционируют изолированно. Они являются частью сложной системы температурного контроля, интегрированной с общей системой управления оборудованием.
- Система температурного контроля (PID-контроллеры): Пропорционально-интегрально-дифференциальные регуляторы (PID-контроллеры) являются основой для поддержания заданной температуры с высокой точностью. ТЭНы подключаются к ним через твердотельные реле (SSR – Solid State Relay), которые обеспечивают быстрое и бесшумное переключение без механического износа. Важно правильно настроить параметры PID для минимизации перерегулирования и колебаний температуры.
- Сенсорная сеть: Для точного контроля и обратной связи используются термопары (чаще всего типа K или J) или платиновые терморезисторы (Pt100). Их размещение должно быть оптимизировано для измерения температуры непосредственно в рабочей зоне, где происходит формование или запечатывание блистера. Калибровка датчиков критически важна для соответствия GMP-требованиям.
- Интеграция с SCADA/MES: Данные о работе ТЭНов (температура, состояние, потребление энергии) должны быть интегрированы в системы Supervisory Control and Data Acquisition (SCADA) или Manufacturing Execution System (MES). Это позволяет осуществлять централизованный мониторинг, архивирование данных, анализ трендов, а также оперативно реагировать на отклонения. Такая интеграция поддерживает прозрачность производственного процесса и облегчает аудиты.
- Системы безопасности: Помимо заземления, в систему должны быть включены аварийные термостаты или термореле, отключающие ТЭНы при превышении критической температуры (например, в случае отказа основного термоконтроллера или вентилятора). Это предотвращает перегрев, возгорание и повреждение оборудования.
Пошаговая реализация и управление жизненным циклом
Внедрение и последующая эксплуатация ТЭНов в условиях фармацевтического производства требуют строгого, документированного подхода.
- Этап 1: Спецификация и Закупка (Планирование)
- Роли: Инженер по обслуживанию, Инженер по качеству, Отдел закупок.
- Действия: Детальная спецификация ТЭНа (включая материал оболочки, тип контактов, наличие сертификатов ISO/RoHS/CE, применимость к пищевым/фарм. продуктам). Проверка поставщика на соответствие стандартам качества (аудит поставщика). Подписание договора, включающего условия гарантии, поставки запчастей, технической поддержки.
- Артефакты: Техническое задание, договор поставки, сертификаты качества, результаты аудита поставщика.
- Этап 2: Квалификация и Валидация (IQ/OQ/PQ)
- Роли: Инженер по качеству, Инженер по валидации, Производственный персонал.
- Действия:
- Installation Qualification (IQ): Проверка правильности установки ТЭНа в соответствии с инструкциями производителя и проектной документацией (размеры, крепления, подключение). Проверка маркировки, сверка серийных номеров.
- Operational Qualification (OQ): Тестирование работы ТЭНа в различных режимах эксплуатации (минимальная, номинальная, максимальная мощность) для подтверждения его функциональности и стабильности поддержания температуры. Проверка работы систем контроля и безопасности.
- Performance Qualification (PQ): Подтверждение того, что ТЭН в составе блистерной машины обеспечивает требуемые параметры процесса (температура формования, качество сварки блистера) на протяжении длительного периода времени и в заданных условиях производства. Это включает отсутствие брака, стабильность характеристик готовой продукции.
- Артефакты: Протоколы IQ/OQ/PQ, акты ввода в эксплуатацию, калибровочные сертификаты датчиков.
- Этап 3: Эксплуатация и Мониторинг (Производство)
- Роли: Оператор машины, Инженер по обслуживанию.
- Действия: Настройка рабочих параметров, обучение персонала. Постоянный мониторинг показаний температуры, тока, напряжения. Ведение журнала работы. Автоматизированный сбор данных через SCADA/MES.
- Артефакты: Производственные журналы, записи SCADA/MES.
- Этап 4: Техническое Обслуживание и Замена (Сервис)
- Роли: Инженер по обслуживанию, Заведующий производством.
- Действия: Регулярные плановые осмотры (визуальный контроль на предмет деформаций, коррозии), чистка (удаление пыли, нагара). Проверка контактов на надёжность. Измерение сопротивления ТЭНа для выявления деградации изоляции или спирали. Проверка заземления. Плановая замена ТЭНов согласно регламенту или по результатам предиктивного анализа.
- Артефакты: Журнал технического обслуживания, отчёты о замерах, регламент технического обслуживания.
Кейсы и паттерны использования
Рассмотрим, как специфика ТЭНа для Romaco проявляется в различных производственных сценариях.
- Сценарий 1: Фармацевтическое Предприятие (Регулируемая Среда)
Крупное фармацевтическое предприятие вводит в эксплуатацию новую линию блистерных машин Romaco. Выбор ТЭНов с оболочкой из нержавеющей стали AISI 316L обусловлен строгими требованиями к коррозионной стойкости и возможности обработки агрессивными дезинфицирующими средствами. Процесс внедрения включает полную квалификацию IQ/OQ/PQ каждого ТЭНа и их интеграцию в централизованную MES-систему, что обеспечивает 100% прослеживаемость параметров нагрева для каждой партии продукции. Регламент замены ТЭНов основан на данных MTBF, с возможностью предиктивной замены на основе анализа трендов изменения сопротивления и поверхностной температуры.
- Сценарий 2: Среднее Предприятие по Упаковке Пищевых Продуктов
Предприятие по упаковке БАДов использует несколько блистерных машин Romaco. Здесь важен баланс между стоимостью и надёжностью. Выбираются ТЭНы из нержавеющей стали AISI 304 (более экономичная, но достаточная для пищевого сектора). Вместо полной валидации IQ/OQ/PQ проводится упрощенная процедура запуска с акцентом на тестирование работоспособности и визуальный контроль. Внедряется система планово-предупредительного ремонта (ППР) с регулярной проверкой сопротивления ТЭНов и их заменой каждые 15 000 часов наработки для предотвращения внеплановых остановок.
- Сценарий 3: Малое Производство с Ограниченным Бюджетом
Небольшая компания, производящая мелкосерийную продукцию, стремится минимизировать первоначальные затраты. Изначально устанавливаются ТЭНы с оболочкой из углеродистой стали. Это позволяет снизить капитальные расходы на 15-20%. Однако, в процессе эксплуатации выявляется повышенная частота выхода ТЭНов из строя из-за коррозии (срок службы 5 000 – 7 000 часов) из-за высокой влажности и использования агрессивных чистящих средств, что приводит к увеличению простоев и затрат на обслуживание. Впоследствии принимается решение о переходе на ТЭНы из нержавеющей стали, что, хоть и дороже на старте, но снижает операционные расходы (OpEx) и повышает OEE на 7-10% в долгосрочной перспективе за счёт двукратного увеличения MTBF.
Метрики эффективности и ROI использования оптимальных ТЭНов
Инвестиции в высококачественные ТЭНы и грамотное управление их жизненным циклом окупаются через конкретные экономические показатели.
- Повышение OEE (Overall Equipment Effectiveness): Надежные ТЭНы снижают количество незапланированных простоев (доступность) и сокращают время наладки (производительность).
Оценка: Увеличение доступности на 5-10% за счет сокращения отказов ТЭНов.
- Снижение процента брака: Стабильный и точный нагрев напрямую влияет на качество формования и запечатывания блистеров. Неравномерный нагрев ведет к дефектам упаковки и отбраковке продукции.
Оценка: Сокращение брака на 0.5-2%.
- Оптимизация энергопотребления: ТЭНы с оптимальной удельной мощностью и оребрением, а также точным контролем температуры, работают более эффективно.
Оценка: Снижение удельного энергопотребления на 3-7% на цикл производства блистера.
- Увеличение MTBF (Mean Time Between Failures): Использование качественных материалов (нержавеющая сталь) и соблюдение режимов эксплуатации значительно увеличивают среднее время наработки на отказ.
Оценка: Увеличение MTBF до 25 000 – 30 000 часов для премиальных ТЭНов против 10 000 – 15 000 часов для стандартных.
- Снижение затрат на обслуживание (OpEx): Меньше простоев, реже замена, меньше работы по устранению аварийных ситуаций.
Оценка: Сокращение затрат на внеплановое обслуживание на 10-20%.
Расчёт ROI (Return on Investment) для перехода на премиальные ТЭНы:
ROI = ((Снижение потерь от брака + Экономия энергии + Сокращение затрат на обслуживание) — (Дополнительная стоимость премиальных ТЭНов)) / (Дополнительная стоимость премиальных ТЭНов) * 100%
Пример: Если премиальный ТЭН дороже на 30% (условно +1000 руб.), но позволяет сократить брак на 1000 руб./год, сэкономить 500 руб./год на энергии и снизить затраты на обслуживание на 1500 руб./год (за счет меньшего количества замен и простоев), то:
ROI = ((1000 + 500 + 1500) — 1000) / 1000 * 100% = (3000 — 1000) / 1000 * 100% = 200%.
Такой показатель означает, что инвестиции окупаются в течение полугода, а затем приносят чистую прибыль.
