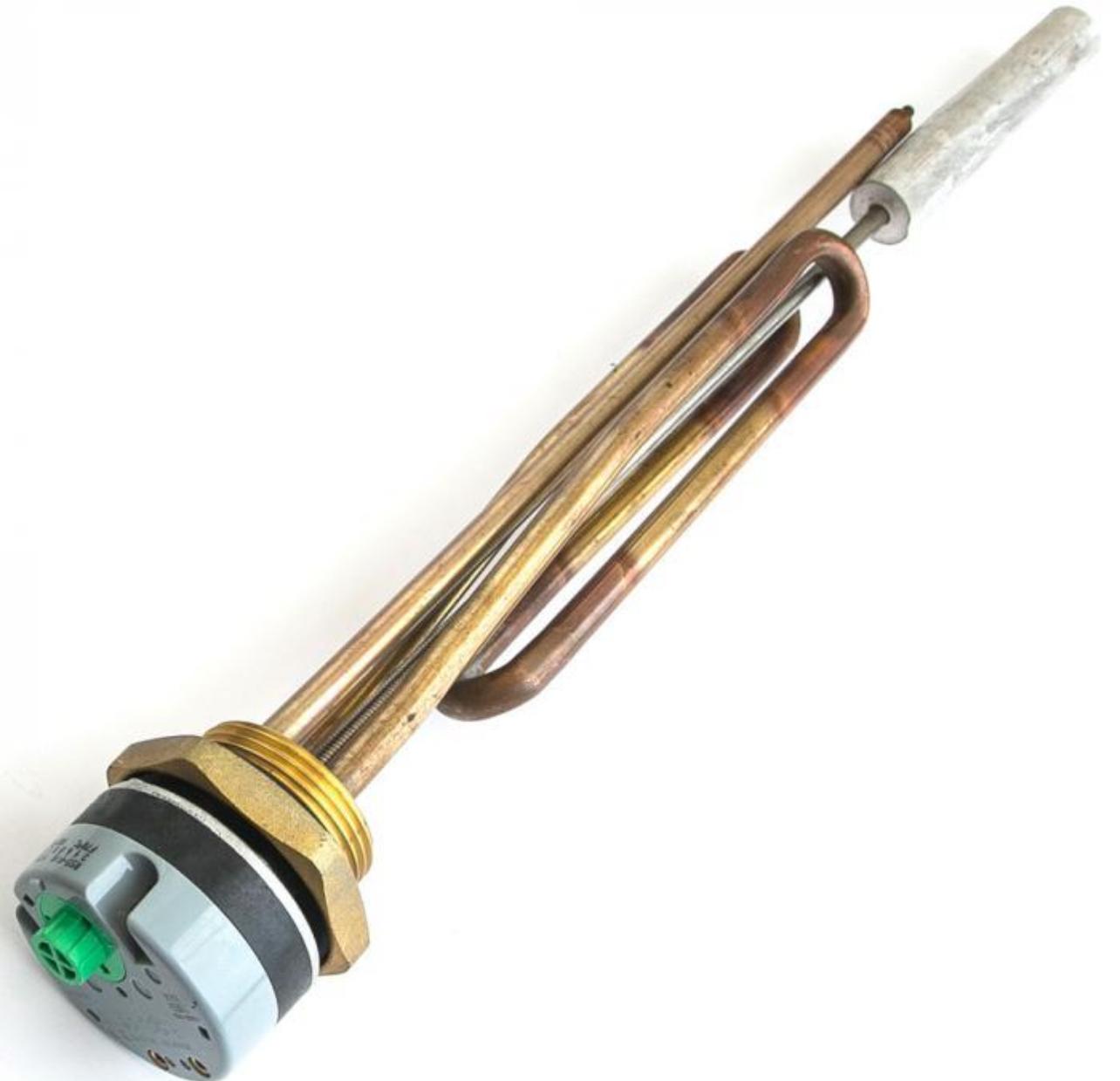

Тэн с регулятором температуры. Длина 110 см, ширина 40 см, высота 40 см

Оптимизация тепловых процессов: стратегический подход к использованию ТЭН с регулятором температуры

В современных промышленных и коммерческих системах контроля температуры ключевую роль играет эффективность и точность. ТЭН (Трубчатый Электрический Нагреватель) с интегрированным терморегулятором представляет собой не просто нагревательный элемент, а комплексное решение для автоматизированного управления тепловыми режимами. Это оборудование обеспечивает бесперебойное поддержание заданной температуры, минимизацию энергопотребления и повышение безопасности эксплуатации, что критически важно для принятия решений на уровне C-level, VP и Head of Operations.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электрический Нагреватель): Герметичный металлический корпус, внутри которого расположена нагревательная спираль из высокоомного сплава, изолированная от корпуса диэлектрическим наполнителем. Предназначен для преобразования электрической энергии в тепловую.
• Терморегулятор: Устройство, предназначенное для автоматического поддержания заданной температуры путем включения и выключения ТЭНа или изменения его мощности.
• Биметаллический терморегулятор: Механический терморегулятор, использующий свойства биметаллической пластины (состоящей из двух металлов с разным коэффициентом температурного расширения) для замыкания или размыкания электрической цепи при достижении заданной температуры. Отличается простотой и надежностью.
• Электронный терморегулятор: Более продвинутое устройство с внешними датчиками, которое обеспечивает точный контроль температуры и может быть программируемым, позволяя задавать сложные температурные профили и управлять несколькими устройствами.
• Периклаз (оксид магния, MgO): Порошкообразный диэлектрический наполнитель, используемый в ТЭНах для изоляции нагревательной спирали от металлической оболочки и обеспечения эффективной теплопередачи.
• Нихром / Фехраль: Высокоомные сплавы (никель-хром и железо-хром-алюминий соответственно), из которых изготавливаются нагревательные спирали ТЭНов. Обладают высокой жаростойкостью.
• «Сухой» ход: Режим работы ТЭНа без контакта с нагреваемой средой (например, без воды), что может привести к перегреву, выходу из строя и аварийным ситуациям.

Архитектура и принципы работы ТЭН с терморегулятором

Конструкция нагревательного элемента с терморегулятором является результатом инженерных решений, направленных на достижение максимальной эффективности и безопасности. Центральным элементом является спираль из нихрома или фехраля, выбранная за ее способность выдерживать экстремальные температуры (до 1400°С для фехраля и до 1200°С для нихрома в открытом виде). Эта спираль генерирует тепло, которое затем передается через диэлектрический наполнитель.

Диэлектрический наполнитель (периклаз) окружает спираль, обеспечивая электрическую изоляцию и передачу тепла на внешнюю металлическую оболочку. Важно учитывать, что периклаз обладает ограниченной теплопроводностью, что создает температурный градиент до 300°С между спиралью и оболочкой. Например, при температуре спирали 950°С, температура оболочки может составлять около 650°С, что соответствует стандартам ГОСТ 13268-88 для определенных условий эксплуатации.

Металлическая оболочка, непосредственно контактирующая с рабочей средой, изготавливается из различных материалов: углеродистой стали, нержавеющей стали, медных сплавов или титана. Выбор материала критически важен и определяется агрессивностью среды эксплуатации – будь то щелочи, кислоты, агрессивные газы, водные растворы или жировые соединения. Правильный подбор материала обеспечивает долговечность элемента, предотвращает коррозию и снижает риски аварийных отказов, что напрямую влияет на TCO (Total Cost of Ownership) и операционную непрерывность.

Классификация терморегулирующих систем для B2B-применений

Выбор типа терморегулятора для промышленных и коммерческих нужд определяется требованиями к точности, масштабируемости, бюджету и сложности автоматизации. Различия в функционале и стоимости между биметаллическими, электронными и механическими регуляторами обусловливают их применение в различных сценариях.

Биметаллические терморегуляторы

Наиболее простой и экономичный вариант, основанный на использовании биметаллической пластины (обычно из латуни и стали). При изменении температуры пластина деформируется, размыкая или замыкая электрические контакты, что отключает или включает ТЭН. Эти устройства надежны и доступны, но их функционал ограничен установкой верхнего предела температуры. Они подходят для систем, где допускается определенная инерционность и гистерезис в регулировании, и где высокая точность не является ключевым требованием (например, для поддержания температуры в некритичных резервуарах).

Электронные терморегуляторы

Это более совершенные системы, использующие внешние датчики для мониторинга температуры среды (воздуха, пара, воды). Данные обрабатываются контроллером, который управляет работой ТЭНа. Электронные регуляторы делятся на простые (установка текущих значений) и программируемые. Последние позволяют создавать сложные температурные профили (например, повышение температуры к определенному времени суток, снижение в нерабочие часы), что обеспечивает значительную экономию энергии. Преимущества для B2B-сегмента включают:

• Минимальная задержка и высокая точность срабатывания (погрешность до 0,1°С).
• Возможность зонированного контроля температуры в различных помещениях или емкостях.
• Низкое энергопотребление самого регулятора.
• Централизованный контроль и управление несколькими нагревательными приборами, часто интегрируемые в АСУ ТП (Автоматизированные системы управления технологическими процессами).

Электронные регуляторы оправдывают свою более высокую стоимость в проектах, требующих строгой температурной стабильности, энергоэффективности и возможности интеграции в общую систему автоматизации предприятия.

Механические регуляторы мощности

Эти устройства отличаются от терморегуляторов тем, что они в основном ограничивают подаваемую на ТЭН мощность, а не поддерживают заданную температуру автоматически. Их функционал обычно сводится к установке максимального уровня нагрева. Они подходят для простейших задач, где необходим базовый контроль над нагревом без сложных алгоритмов и высокой точности. Например, для регулировки мощности в некоторых типах радиаторов.

Сравнительная таблица: типы терморегуляторов для B2B-применений

При выборе оптимального решения для B2B-задач важно комплексно оценивать параметры, выходящие за рамки только стоимости.

Основные характеристики и стандарты эксплуатации

При подборе ТЭНа с терморегулятором для производственных задач необходимо оперировать конкретными техническими параметрами, которые напрямую влияют на производительность и безопасность системы:

• Мощность: Варьируется от 0,3 кВт до 6 кВт и более (в промышленных блочных ТЭНах до 12 кВт и выше). Выбор мощности зависит от объема нагреваемой среды, требуемого времени нагрева и скорости теплоотвода. Например, для водонагревателей объемом 60 литров могут использоваться ТЭНы от 1,5 кВт, для промышленных резервуаров — 3-6 кВт и более.
• Напряжение: Стандартные значения для B2B-сектора — 220В (однофазные сети) и 380В/400В (трехфазные сети). Выбор обусловлен доступной электросетью и требованиями к нагрузке.
• Диапазон регулировки температуры: Включает типовые значения от 5°C до 80°C. Например, системы защиты от замерзания поддерживают +5°C, бытовые водонагреватели 30-70°C, а промышленные процессы могут требовать более высоких или низких значений.
• Материал оболочки: Выбор между медью, нержавеющей сталью, углеродистой сталью или титаном определяется агрессивностью рабочей среды (вода, масла, щелочи, кислоты, воздух, газовые смеси). Медные сплавы обеспечивают высокую теплопроводность и коррозионную стойкость в водных средах, нержавеющая сталь — универсальность и стойкость к многим химическим реагентам.
• Типы монтажа и соединения: Резьбовые соединения (G 1¼», G 1½»), фланцевые крепления, штуцеры. Это определяет совместимость с существующим оборудованием и простоту установки.

Максимальные допустимые температуры на поверхности оболочки ТЭНа регламентируются стандартами. Например, для нагрева воды и слабых растворов кислот (pH 5-7) по ГОСТ 13268-88 температура оболочки не должна превышать 100°С. Для нагрева воздуха и газов в движущейся среде (скорость от 6 м/с) оболочка может разогреваться до 450°С и выше. Соблюдение этих нормативов критично для безопасности и предотвращения выхода оборудования из строя.

Функции защиты и стратегические преимущества терморегулирования

Интеграция терморегулятора в ТЭН предоставляет ряд существенных преимуществ, которые выходят за рамки простого нагрева, обеспечивая операционную устойчивость и финансовую выгоду.

Безопасность и защита от перегрева

Основная функция терморегулятора — автоматическое отключение нагрева при достижении заданной температуры. Это не только предотвращает перегрев, но и критически важно для защиты от аварийных ситуаций, таких как:

• Работа в режиме «сухого» хода: Отсутствие жидкости вокруг ТЭНа ведет к резкому повышению его температуры и быстрому выходу из строя. Автоматика предотвращает это, отключая питание.
• Полное выкипание рабочей среды: В системах с ограниченным объемом жидкости, терморегулятор отключает нагрев до полного испарения, предотвращая повреждение ТЭНа и самой емкости.
• Длительный перегрев элемента: Поддержание температуры без избыточного нагрева продлевает срок службы ТЭНа и смежного оборудования. Дополнительные несамодействующие ограничители температуры (например, на 90°С для систем нагрева воды) служат резервным механизмом защиты.

Эти функции значительно снижают риски простоя оборудования, затрат на ремонт и потенциальных потерь в производстве, что является ключевым показателем для управленческого звена.

Функция предохранения от замерзания

Многие современные модели ТЭНов с регуляторами способны поддерживать температуру среды на минимальном уровне (например, +5°С). Это особенно ценно для оборудования, эксплуатируемого в неотапливаемых помещениях, на открытом воздухе или в регионах с холодным климатом. Предотвращение замерзания рабочей жидкости (воды, антифриза) защищает трубопроводы, насосы и резервуары от разрушения, избегая дорогостоящего ремонта и восстановления производственных процессов.

Энергоэффективность и снижение OPEX (Operating Expenses)

Один из наиболее значимых экономических преимуществ — оптимизация потребления электроэнергии. ТЭН без регулятора будет работать постоянно, нагревая среду до избыточных температур, что приводит к неэффективным потерям. Терморегулятор позволяет поддерживать температуру точно на заданном уровне, отключая нагрев при достижении цели и включая его только при необходимости. Это устраняет скачкообразное потребление энергии и значительно снижает эксплуатационные расходы. В долгосрочной перспективе, экономия электроэнергии может многократно превысить первоначальные инвестиции в систему с терморегулятором, обеспечивая быстрый ROI (Return on Investment).

Области применения ТЭН с терморегулятором в B2B-сегменте

Универсальность и функциональность ТЭНов с терморегулятором обеспечивают их широкое применение в различных отраслях промышленности и коммерции, где требуется точный и контролируемый нагрев.

Промышленное применение

• Системы отопления и горячего водоснабжения: В производственных цехах, складских комплексах, офисных и административных зданиях для поддержания комфортной температуры и обеспечения технологических нужд.
• Процессы терморегулирования жидкостей: Нагрев антифриза, масел, химических растворов, эмульсий в технологических линиях, перегонных кубах объемом от 20 до 100 литров и более (для дистилляции, синтеза, стерилизации).
• Нагрев и поддержание температуры в крупногабаритных емкостях: Пластмассовые и металлические бочки, резервуары, цистерны для хранения и транспортировки различных веществ (например, в пищевой, химической промышленности, сельском хозяйстве).
• Установки инфракрасного, кондуктивного и конвекционного нагрева: В сушильных камерах, термоформовочном оборудовании, печах для полимеризации и других промышленных процессах.
• Вентиляционные и климатические системы: Предварительный нагрев воздуха для вентиляции или поддержания микроклимата.

Коммерческое применение

• Водонагреватели и бойлеры большой емкости: Для обеспечения горячей водой гостиниц, ресторанов, прачечных, спортивных комплексов, медицинских учреждений.
• Электрические полотенцесушители: В гостиничных номерах, раздевалках фитнес-центров с регулировкой от 30 до 60°С и мощностью 300-1500 Вт для комфорта и энергоэффективности.
• Нагрев воды в открытых и закрытых резервуарах: Бассейны, системы мойки автомобилей, технические емкости объемом от 60 литров.
• Оборудование для пищевой промышленности: Подогрев ингредиентов, поддержание температуры готовой продукции, системы СИП-мойки (CIP — Clean-in-Place).

Конструктивные особенности и выбор материалов

Конструкция ТЭНа должна быть адаптирована к специфике применения. Блочные ТЭНы часто укомплектовываются дополнительными конструктивными элементами, такими как датчики температуры и предохранители от перегрева, что повышает их функциональность и безопасность. Диаметр металлической оболочки может варьироваться от 6 до 19 мм, влияя на площадь теплообмена и удельную мощность.

Выбор материалов оболочки является критически важным для долговечности и эффективности. Оборудование должно быть устойчивым к воздействию:

• Щелочей и кислот (для химических производств).
• Воздуха с различной концентрацией активных газов (для сушильных камер, агрессивных сред).
• Различных жидкостей (вода, масла, нефтепродукты, антифризы).
• Жировых соединений и водных растворов (для пищевой промышленности).

Неправильный выбор материала может привести к быстрой коррозии, утечкам, выходу из строя ТЭНа и, как следствие, к дорогостоящему ремонту или замене, а также к простоям в производстве.

Преимущества и ограничения ТЭН с терморегулятором в контексте B2B

Ключевые преимущества

• Высокая эффективность: Современные материалы, такие как медные сплавы, обеспечивают быструю и равномерную передачу тепла, а также повышенную устойчивость к коррозии в водных средах, что способствует стабильности производственных процессов.
• Долговечность и надёжность: Тщательно спроектированные конструкции рассчитаны на длительную эксплуатацию в тяжелых условиях, минимизируя необходимость в частой замене и обслуживании.
• Универсальность применения: От бытовых водонагревателей до сложных промышленных установок, ТЭНы с регулятором температуры востребованы практически во всех секторах экономики, где требуется контролируемый нагрев.
• Широкий диапазон рабочих температур: Способность поддерживать температуру от минимальных значений (+5°С для защиты от замерзания) до высоких (до 650°С на оболочке) позволяет использовать их в самых разнообразных технологических процессах.
• Простота установки и эксплуатации: Многие модели не требуют сложного монтажа или специализированного обслуживания, что снижает затраты на инсталляцию и персонал.
• Экономия электроэнергии: Автоматическое поддержание температуры исключает избыточный нагрев и ненужное потребление энергии, что приводит к значительному снижению операционных расходов и повышению рентабельности.

Особенности и ограничения

• Высокая стоимость программируемых моделей: Электронные ТЭНы с расширенными функциями программирования и интеграции в АСУ ТП имеют более высокую начальную стоимость, однако эта инвестиция оправдана долгосрочной экономией энергии, повышенной точностью процессов и снижением рисков аварий.
• Требования к влажности: Необходимо учитывать допустимый уровень влажности окружающей среды при выборе модели, особенно для электрических компонентов, чтобы обеспечить безопасность и надежность.
• Ограничения рабочей среды: Важно обращать внимание на максимальный допустимый диапазон температур для конкретной рабочей среды. Например, в открытых емкостях с водой не рекомендуется превышать +98°С, чтобы избежать интенсивного парообразования и связанных с ним рисков, тогда как в закрытых котлах возможен нагрев воды до состояния пара.

Расчет мощности и подбор параметров

Корректный расчет мощности ТЭНа является основой для его эффективной и безопасной эксплуатации. Недостаточная мощность приведет к длительному нагреву и неспособности достичь требуемой температуры, избыточная – к повышенным затратам и потенциальному перегреву системы.

Методика расчета нагревательной спирали

Наиболее точный расчет мощности спирали производится исходя из допустимой удельной мощности, которая представляет собой соотношение мощности нагрева (в Вт) к площади поверхности спирали. Этот расчет учитывает:

• Температуру поверхности нагревателя.
• Скорость отведения тепла от поверхности к рабочей среде.
• Физические свойства рабочей среды (теплоемкость, плотность, вязкость).

При отсутствии детализированных данных можно использовать таблицы токовых нагрузок, предоставляемые производителями, но для критически важных промышленных систем рекомендуется индивидуальный расчет.

Диапазоны мощности

Мощность спирали ТЭНа обычно находится в диапазоне от 0,01 до 12 кВт для стандартных промышленных и бытовых решений. Однако существуют специализированные блочные ТЭНы, способные достигать значительно более высоких значений. Максимальная мощность подбирается с учетом следующих факторов:

• Диаметр оболочки ТЭНа: Влияет на площадь теплообмена.
• Материал оболочки ТЭНа: Определяет теплопроводность и коррозионную стойкость.
• Среда эксплуатации: Жидкость, газ, агрессивная химическая среда – каждая имеет свои параметры теплоотдачи.
• Развёрнутая длина трубки: Чем длиннее трубка, тем больше эффективная площадь нагрева.
• Длина греющей части: Активная зона, где происходит генерация тепла.

Оптимальный подбор этих параметров гарантирует максимальную эффективность при минимальных операционных затратах и продлевает срок службы оборудования.

Рекомендации по выбору и приобретению

Процесс выбора ТЭНа с регулятором температуры для B2B-сегмента требует системного подхода. Приобретение оборудования у проверенного поставщика является обязательным условием, поскольку это гарантирует качество продукции, своевременную поставку, наличие технической поддержки и предоставление гарантийных обязательств, что особенно важно для снижения рисков в промышленных проектах.

Ключевые параметры подбора (Чек-лист для отдела закупок и инженеров):

1. Требуемая мощность: Определяется объемом нагреваемой среды, ее физическими свойствами и желаемым временем достижения целевой температуры. Ошибка в расчете приведет к неэффективности или перерасходу энергии.
2. Рабочее напряжение: Должно соответствовать доступной электросети на объекте (220В для однофазных или 380-400В для трехфазных систем).
3. Диапазон регулировки температуры: Соответствие условиям эксплуатации и технологическим требованиям процесса. Учитывайте как минимальные значения (защита от замерзания), так и максимальные (технологический нагрев).
4. Материал оболочки: Выбирается в зависимости от агрессивности и химического состава рабочей среды для обеспечения долговечности и предотвращения коррозии.
5. Тип терморегулятора: Биметаллический для простых задач с допустимым гистерезисом, электронный для точного контроля и интеграции в АСУ ТП.
6. Габариты и тип крепления: Должны быть совместимы с существующей инфраструктурой и конструкцией оборудования (резьба фланца, диаметр трубки).
7. Наличие сертификатов и соответствие стандартам: Важно для обеспечения безопасности, соблюдения нормативных требований и гарантии качества.
8. Сервисная поддержка и гарантия: Наличие квалифицированной поддержки и длительной гарантии от производителя или поставщика снижает риски и затраты на обслуживание в будущем.

Инвестирование в ТЭН с терморегулятором — это стратегическое решение, которое напрямую влияет на безопасность, надежность, энергоэффективность и долгосрочную экономику вашей производственной или коммерческой системы. Осознанный выбор оборудования обеспечит долгие годы бесперебойной и эффективной работы.

Понимание базовых принципов работы и выбора ТЭН с регулятором температуры закладывает основу для принятия решений. Однако для максимальной эффективности и интеграции в сложные производственные циклы требуется глубокое погружение в вопросы внедрения, оптимизации и экономического анализа.

Продвинутая практика и внедрение ТЭН с терморегулятором: архитектура и процессы

После этапа стратегического выбора и понимания ключевых параметров, фокус перемещается на практическую реализацию и оптимизацию работы ТЭН с терморегулятором в контексте сложной B2B-инфраструктуры. Эффективное внедрение требует детального планирования, интеграции с существующими системами и постоянного мониторинга, что является зоной ответственности CTO/CIO, RevOps и инженеров.

Пошаговая реализация проекта по внедрению ТЭН с терморегулятором

Проект внедрения или модернизации систем нагрева с использованием ТЭН с терморегулятором следует разбить на управляемые этапы, каждый из которых имеет свои цели, роли и артефакты.

1. Этап 1: Аудит текущей системы и анализ требований

   • Цель: Выявить текущие потребности в нагреве, проблемы существующих систем и определить ключевые метрики для нового решения.
   • Роли: Главный инженер, руководитель производства, инженер по КИПиА, специалист по энергоэффективности.
   • Артефакты: Отчет по энергопотреблению существующих систем, карта текущих температурных режимов, список проблем (перегрев, недогрев, частые поломки, высокий TCO), техническое задание на новую систему.
   • Контроль качества: Документальное подтверждение текущих проблем и сформулированных требований, согласованное со всеми заинтересованными сторонами.
   • Пример: Анализ показал, что существующие водонагреватели в цеху потребляют на 30% больше энергии из-за отсутствия точного регулирования, приводя к избыточному нагреву и потерям. Цель — снизить энергопотребление на 20% и поддерживать температуру с точностью ±1°C.

2. Этап 2: Проектирование решения и выбор оборудования

   • Цель: Разработать техническое решение, выбрать тип ТЭНа и терморегулятора, определить архитектуру подключения и интеграции.
   • Роли: Проектный инженер, специалист по автоматизации, отдел закупок.
   • Артефакты: Проектная документация (схемы подключения, спецификации оборудования), расчеты мощности и теплопотерь, обоснование выбора материалов оболочки ТЭНа в зависимости от среды, сравнительный анализ предложений поставщиков, оценка ROI.
   • Контроль качества: Соответствие выбранного оборудования ТЗ, обоснованность расчетов, наличие сертификатов на компоненты.
   • Пример: Выбран блочный ТЭН из нержавеющей стали мощностью 5 кВт с программируемым электронным терморегулятором для интеграции в SCADA-систему предприятия, что позволит удаленно контролировать и оптимизировать режимы нагрева.

3. Этап 3: Закупка, монтаж и интеграция

   • Цель: Приобрести оборудование, осуществить его установку, подключить к электросети и системам автоматизации.
   • Роли: Отдел закупок, монтажная бригада, инженер по КИПиА, IT-специалист (для интеграции).
   • Артефакты: Договоры поставки, акты выполненных работ, протоколы электроизмерений, инструкции по эксплуатации.
   • Контроль качества: Соответствие монтажа проектной документации и нормативным требованиям (ПУЭ, ПТЭЭП), работоспособность всех систем после подключения.
   • Пример: Монтаж выполнен лицензированной бригадой, подключение к АСУ ТП реализовано через протокол Modbus, проведено первичное тестирование системы на герметичность и электрическую безопасность.

4. Этап 4: Пусконаладка и обучение персонала

   • Цель: Настроить и откалибровать систему, обеспечить ее стабильную работу, обучить операционный персонал.
   • Роли: Инженер по КИПиА, специалист поставщика, операторы оборудования.
   • Артефакты: Протоколы пусконаладочных работ, отчеты по калибровке, программа обучения, журналы инструктажей.
   • Контроль качества: Система работает в заданных температурных режимах с заявленной точностью, персонал способен управлять и мониторить работу ТЭНа.
   • Пример: Система откалибрована, подтверждена точность поддержания температуры ±0.5°C. Проведено обучение персонала по использованию интерфейса электронного регулятора и действиям при нештатных ситуациях.

5. Этап 5: Эксплуатация, мониторинг и оптимизация

   • Цель: Обеспечить долгосрочную, эффективную и безопасную работу системы, выявлять возможности для дальнейшей оптимизации.
   • Роли: Операторы, инженер по КИПиА, руководитель производства, энергоменеджер.
   • Артефакты: Журналы эксплуатации, отчеты по энергопотреблению, графики ТО (Техническое Обслуживание), отчеты о выявленных неисправностях и проведенном ремонте, аналитика эффективности.
   • Контроль качества: Регулярный аудит эффективности, анализ отклонений от целевых показателей, своевременное проведение ТО.
   • Пример: Ежемесячный мониторинг показывает стабильное снижение энергопотребления на 22% по сравнению с допроектными показателями. Внедрен регламент ежеквартальной проверки датчиков и очистки ТЭНов от накипи.

Экономическое обоснование и расчет ROI

Решение о внедрении ТЭН с терморегулятором для C-level менеджеров должно быть подкреплено четкими экономическими расчетами, демонстрирующими сокращение операционных издержек и быструю окупаемость инвестиций (ROI).

Снижение операционных расходов (OPEX)

Основная статья экономии — сокращение потребления электроэнергии. ТЭНы без регулятора часто работают с избыточной мощностью или включаются/выключаются вручную, что приводит к неэффективному расходованию энергии. Автоматическое поддержание температуры позволяет оптимизировать циклы нагрева.

Формула расчета экономии энергии:

Е_энергии = (P_без_рег - P_с_рег) * Ч_работы * Т_экспл

• Е_энергии — экономия электроэнергии (кВт·ч).
• P_без_рег — средняя мощность, потребляемая ТЭНом без регулятора (кВт).
• P_с_рег — средняя мощность, потребляемая ТЭНом с регулятором для поддержания той же температуры (кВт).
• Ч_работы — количество часов работы в день/месяц.
• Т_экспл — количество дней/месяцев эксплуатации.

Экономия в денежном выражении:

Экономия_денег = Е_энергии * Стоимость_1_кВтч

Где Стоимость_1_кВтч — тариф на электроэнергию для промышленных потребителей (например, 5-8 руб/кВт·ч).

Помимо прямой экономии энергии, ТЭН с терморегулятором способствует:

• Продлению срока службы оборудования: Отсутствие перегревов и стабильный режим работы снижают износ ТЭНа и связанных компонентов, сокращая затраты на ремонт и замену.
• Снижению рисков аварий и простоев: Функции защиты от «сухого» хода и перегрева предотвращают дорогостоящие аварии и связанные с ними потери от остановки производства.
• Оптимизации использования ресурсов: Точный температурный контроль снижает брак продукции в процессах, требующих строгих температурных режимов (например, в химической или пищевой промышленности).

Расчет ROI

ROI показывает, насколько быстро окупятся инвестиции в новую систему.

ROI = ((Годовая_экономия_OPEX - Годовые_затраты_на_обслуживание) / Первоначальные_инвестиции) * 100%

• Первоначальные_инвестиции включают стоимость ТЭНа, регулятора, монтажа, пусконаладки и обучения.
• Годовая_экономия_OPEX включает экономию на электроэнергии, снижение затрат на ремонт и избегание потерь от простоев.

Отраслевые ориентиры: Для хорошо спроектированных систем с электронными терморегуляторами, работающих в режимах, где ранее отсутствовал автоматический контроль, ожидаемый срок окупаемости (Payback Period) может составлять от 6 до 18 месяцев. Например, если первоначальные инвестиции составили 100 000 рублей, а годовая экономия OPEX — 75 000 рублей, то ROI составит 75% годовых, а срок окупаемости — примерно 1 год и 4 месяца.

Типовые сценарии применения (Кейсы)

Практический опыт внедрения ТЭН с терморегулятором демонстрирует их эффективность в различных промышленных и коммерческих условиях.

Кейс 1: Промышленное производство с критичными процессами (Химическая промышленность)

Проблема: На химическом заводе требовался точный контроль температуры реактивов в производственных резервуарах (объемом 500 литров) для поддержания оптимальной скорости реакции и предотвращения образования побочных продуктов. Существующие системы имели большой температурный гистерезис (±5°C), что приводило к колебаниям качества продукции и повышенному расходу реагентов.

Решение: Внедрены блочные ТЭНы из титанового сплава (для устойчивости к агрессивным кислотам) мощностью 6 кВт с программируемыми электронными терморегуляторами, интегрированными в АСУ ТП завода. Терморегуляторы обеспечили точность поддержания температуры ±0.2°C и возможность удаленного мониторинга и коррекции режимов.

Результат: Увеличение выхода качественной продукции на 7%, сокращение расхода реагентов на 5%, снижение энергопотребления на 15% за счет оптимизации циклов нагрева. Срок окупаемости инвестиций составил 9 месяцев.

Кейс 2: Коммерческий объект с масштабируемой системой отопления (Логистический центр)

Проблема: На крупном логистическом центре площадью 10 000 м² использовались ТЭНы в системах отопления, работающие по принципу «включить/выключить» без тонкой настройки. Это приводило к высоким затратам на отопление, особенно в межсезонье, и риску замерзания систем водоснабжения в нерабочие часы в зонах с низким трафиком.

Решение: Установлены ТЭНы мощностью 3 кВт с электронными терморегуляторами, поддерживающими функцию защиты от замерзания (+5°С) и возможностью зонального программирования. Централизованная система управления позволяла регулировать температуру в различных секциях склада в зависимости от загруженности и времени суток, а также автоматически поддерживать минимальную температуру ночью и в выходные.

Результат: Снижение общих затрат на отопление на 25%, полное исключение рисков замерзания трубопроводов. Повышение комфорта для персонала в рабочих зонах. Проект окупился за 14 месяцев.

Кейс 3: Агропромышленный комплекс (Крупные теплицы)

Проблема: В тепличных комплексах требовалось поддержание строго определенной температуры и влажности для различных культур. Ручное регулирование или простые биметаллические терморегуляторы давали большую погрешность, что негативно сказывалось на урожайности и приводило к потерям из-за болезней растений.

Решение: Внедрены блочные ТЭНы из нержавеющей стали с высокоточными электронными программируемыми терморегуляторами, интегрированными с климатическими контроллерами теплиц. Система позволяла задавать дневные и ночные температурные режимы, а также управлять нагревом в зависимости от внешних погодных условий и фазы роста растений.

Результат: Увеличение урожайности на 10-12%, снижение случаев заболеваний растений, сокращение энергопотребления на 20% за счет точной настройки. ROI проекта составил 16 месяцев.

Чек-лист по выбору и внедрению ТЭНа с терморегулятором для B2B

Данный чек-лист поможет руководителям проектов, инженерам и специалистам по закупкам систематизировать процесс выбора и внедрения, минимизируя риски и максимизируя выгоды.

1. Определите тип нагреваемой среды: Вода, масло, антифриз, воздух, химический раствор, агрессивный газ? (Важно для выбора материала оболочки ТЭНа).
2. Оцените агрессивность среды: Кислотность/щелочность (pH), наличие абразивных частиц, химическая активность. (Выбор материала: медь, нерж. сталь, титан).
3. Установите требуемый диапазон температур и точность регулировки: От +5°C (защита от замерзания) до +650°C (воздух/газ). Точность: ±0.1°C (электронный), ±5°C (биметаллический).
4. Рассчитайте необходимую мощность ТЭНа: Учитывайте объем среды, начальную/конечную температуру, скорость нагрева, теплопотери системы.
5. Проверьте доступное напряжение: 220В (однофазное) или 380-400В (трехфазное).
6. Определите тип терморегулятора: Биметаллический (простота, надежность, базовая функция), электронный непрограммируемый (точность, стабильность), электронный программируемый (максимальная точность, интеграция, гибкость).
7. Выберите тип крепления и габариты: Соответствие конструкции вашего оборудования (резьба, фланец, диаметр ТЭНа, развернутая длина).
8. Уточните наличие дополнительных функций: Защита от «сухого» хода, защита от замерзания, ограничитель температуры (90°С).
9. Оцените возможность интеграции: Планируется ли подключение к АСУ ТП, SCADA или другим системам управления? (Требует электронных регуляторов с соответствующими интерфейсами).
10. Запросите сертификаты и соответствие стандартам: ГОСТ, ISO, CE. Подтверждение качества и безопасности.
11. Сравните предложения поставщиков: Не только по цене, но и по условиям гарантии, наличию сервисной поддержки, срокам поставки и репутации.
12. Проведите предварительный расчет ROI: Оцените потенциальную экономию на энергопотреблении и снижении эксплуатационных расходов по сравнению с первоначальными инвестициями.
13. Продумайте стратегию обслуживания: Регламентные работы, периодичность проверок, наличие запасных частей, обучение персонала.
