Тэн СЭВ 6,0 j 220 G 2 1/2 . Тэн для нагрева воды и других жидкостей.

Тэн СЭВ 6,0 j 220 G 2 1/2 . Тэн для нагрева воды и других жидкостей. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Общее описание и назначение

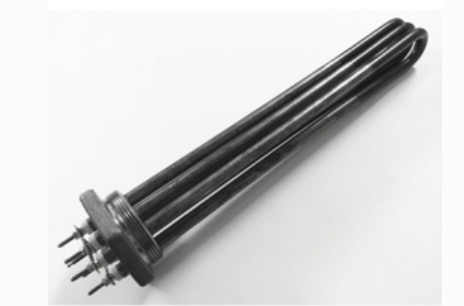

ТЭН СЭВ 6,0 j 220 G 2 1/2 — это блок трубчатых электронагревателей (ТЭНБ) с номинальной мощностью 6 кВт, предназначенный для нагрева воды и слабых растворов кислот. Он часто применяется в промышленных и бытовых системах горячего водоснабжения, отопления, а также в технологических процессах, где требуется нагрев жидкостей. Корпус нагревателя выполнен из нержавеющей стали, что обеспечивает устойчивость к коррозии, особенно при контакте с водой и химически активными средами.

Конструкция и технические характеристики

Особенности конструкции блока ТЭНБ (СЭВ)

• В состав блока входят три ТЭНа типа 80 В10/2,0 Р 220, соединенных параллельно на напряжение 220 В, что обеспечивает суммарную мощность 6 кВт.
• Возможна модификация для работы в трехфазной сети 380 В (соединение «звезда»), путем отсоединения одной перемычки.
• Электронагреватели компактно смонтированы в резьбовом фланце со стандартным креплением, что упрощает установку на резервуары и емкости без необходимости сварки или специального монтажа.
• Блок ТЭНБ является неразъемным изделием, что требует внимательного выбора и использования именно в предназначенной рабочей среде — воде или других совместимых жидкостях.

Применение

Основное назначение — нагрев воды и слабых растворов кислот в промышленных и бытовых условиях:

• Водонагреватели и бойлеры
• Системы отопления
• Технологические установки с необходимостью поддержания температуры жидкости
• Промышленные резервуары и системы с циркуляцией воды или минеральных масел

Преимущества и характеристики для пользователя

• Высокая энергоэффективность: Трубчатые электронагреватели имеют высокий КПД из-за прямого контакта с водой, что позволяет быстро прогревать жидкость.
• Универсальность: Типоразмер резьбы G 2 1/2 — стандартный для водонагревательного оборудования, что позволяет легко интегрировать блок в различные системы.
• Долговечность: Нержавеющая сталь корпуса защищает от коррозии и увеличивает срок службы прибора, особенно в агрессивных средах.
• Простота подключения: Любая пара выводов в блоке может служить для подключения к электросети, что упрощает электрическую часть монтажа.
• Надежность: ТЭНы выдерживают вибрации и удары, что важно для промышленного применения.
• Возможность работы в однофазной и трехфазной сетях: Позволяет использовать блок в различных электрических системах, адаптируясь под доступное напряжение.

Рекомендации по эксплуатации

• Блок ТЭНБ должен эксплуатироваться только в тех средах, для которых он предназначен — вода или совместимые растворы. Активная часть корпуса электронагревателей должна быть полностью погружена в рабочую среду, чтобы избежать перегрева и повреждений.
• При эксплуатации необходимо учитывать максимальную температуру корпуса — не превышать 100°С.
• При установке блока важно обеспечить герметичное резьбовое соединение и защиту от утечек воды.
• Рекомендуется периодически проверять состояние блока и при необходимости проводить чистку от накипи, особенно при использовании в жесткой воде — это продлит срок службы ТЭНа.

Интересные технические детали

• Конструкция блока позволяет отключать перемычки, что даёт возможность переключать режимы подключения ТЭНов в блоке для разных напряжений питания.
• ТЭНы типа 80 В (например, 80 В10/2,0 Р 220) — это стандартные трубчатые электронагреватели с высокой устойчивостью к механическим воздействиям и коррозии.

Для более подробной информации о монтаже и обслуживании ТЭНов, вы можете ознакомиться с нашими рекомендациями по эксплуатации и обслуживанию нагревательного оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Монтаж и подключение ТЭН СЭВ 6,0 j 220 G 2 1/2

Правильный монтаж и подключение ТЭНа являются ключевыми факторами для обеспечения его эффективной работы и долговечности. Рассмотрим основные этапы установки и подключения данного нагревательного элемента.

Подготовка к установке

• Перед началом монтажа необходимо убедиться, что все компоненты системы находятся в исправном состоянии и соответствуют требованиям безопасности.
• Проверьте наличие необходимых инструментов и материалов, таких как герметик, уплотнительные кольца и крепежные элементы.
• Убедитесь, что рабочая среда соответствует требованиям, указанным в технической документации.

Этапы монтажа

1. Выбор места установки: Установите ТЭН в вертикальном или горизонтальном положении, в зависимости от конструкции резервуара или системы.
2. Подготовка резьбового соединения: Очистите резьбу от загрязнений и старого герметика. Нанесите новый герметик на резьбу для обеспечения герметичности соединения.
3. Установка ТЭНа: Вставьте ТЭН в подготовленное отверстие и аккуратно закрутите его до упора, следя за тем, чтобы не повредить резьбу.
4. Подключение к электросети: Подключите провода к выводам блока, соблюдая полярность и требования к подключению. Убедитесь, что соединения надежны и защищены от влаги.

Проверка работоспособности

После завершения монтажа необходимо провести проверку работоспособности ТЭНа:

• Заполните резервуар рабочей средой (водой или раствором) до уровня, превышающего активную часть ТЭНа.
• Включите устройство и проверьте, что ТЭН нагревает жидкость до заданной температуры.
• Следите за отсутствием утечек и корректной работой системы в течение первых часов эксплуатации.

Обслуживание и уход за ТЭНом

Для обеспечения долговечности и надежности работы ТЭН СЭВ 6,0 j 220 G 2 1/2 необходимо регулярно проводить его обслуживание:

• Проверка состояния: Регулярно осматривайте ТЭН на наличие повреждений, коррозии или накипи. При необходимости проводите чистку.
• Замена уплотнителей: Уплотнительные кольца и герметики со временем могут терять свои свойства, поэтому их следует заменять при каждом обслуживании.
• Контроль температуры: Убедитесь, что температура на оболочке ТЭНа не превышает 100°С, чтобы избежать перегрева и повреждений.

Проблемы и их решение

Несмотря на высокую надежность ТЭНа, могут возникать некоторые проблемы в процессе эксплуатации. Рассмотрим наиболее распространенные из них и способы их решения:

Соблюдение рекомендаций по монтажу, эксплуатации и обслуживанию ТЭН СЭВ 6,0 j 220 G 2 1/2 позволит обеспечить его надежную и эффективную работу на протяжении всего срока службы. Для получения дополнительной информации о других типах ТЭНов и их применении, вы можете ознакомиться с нашими статьями и руководствами.
