Тэн стержневой прямой: секреты эффективного нагрева!

Что такое ТЭН стержневой прямой?

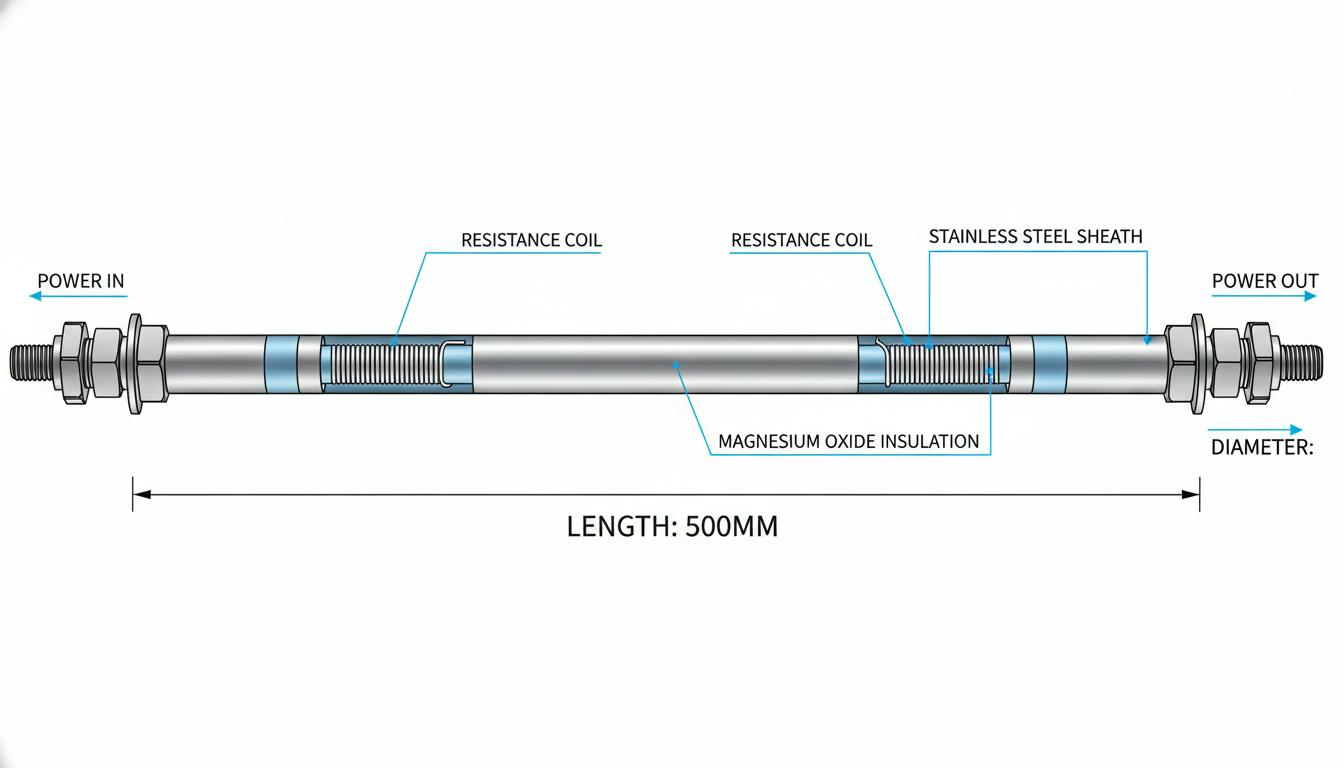

ТЭН стержневой прямой — это электрический нагревательный элемент в виде прямой металлической трубки. Внутри трубки размещена спираль из высокосопротивительного сплава, чаще всего нихрома или фехраля. Пространство между спиралью и стенками трубки заполняется теплопроводным изолятором, обычно оксидом магния или периклазом. Концы трубки герметизируют, а на торцах помещают контактные стержни для подключения к электросети.

Такая конструкция обеспечивает:

• Надёжную изоляцию нагревательного элемента от внешней среды
• Равномерный нагрев по всей длине трубки
• Высокую безопасность эксплуатации

Конструкция и принцип работы

Основные элементы ТЭНа стержневого прямого:

Принцип работы

Принцип работы ТЭНа основывается на эффекте Джоуля-Ленца: при прохождении электрического тока через спираль с высоким удельным сопротивлением выделяется тепло. Формула мощности нагрева:

P = I²R = U² / R

где:

• P — мощность, выделяемая в виде тепла (Вт)
• I — сила тока (А)
• R — сопротивление нагревательного элемента (Ом)
• U — напряжение питания (В)

Выделившееся тепло через наполнитель передаётся к металлической оболочке, а затем в окружающую среду или нагреваемый объект.

Преимущества прямых стержневых ТЭНов

• Простота конструкции — минимальное количество деталей снижает вероятность поломки.
• Универсальность — подходят для нагрева воды, масла, воздуха, газов и твёрдых тел.
• Компактность — прямая форма позволяет легко монтировать в ограниченных пространствах.
• Надёжность — устойчивая к вибрациям и ударам конструкция.
• Безопасность — герметичная структура исключает короткое замыкание и пробой на корпус.
• Долгий срок службы — при правильной эксплуатации служат десятилетиями.

Материалы и их влияние на эффективность

Выбор материала оболочки ТЭНа напрямую влияет на его эффективность и долговечность:

Секреты эффективного нагрева

1. Правильный выбор мощности

Мощность ТЭНа должна соответствовать объёму и типу нагреваемой среды. Слишком высокая мощность может привести к перегреву и выходу из строя, а слишком низкая — к недостаточному нагреву.

Рекомендации:

• Для воды: 1–1,5 кВт на 10 литров
• Для масла: 1–2 кВт на 10 литров
• Для воздуха: 0,5–1 кВт на 1 м³

2. Оптимальная длина и диаметр

Длина и диаметр ТЭНа влияют на распределение тепла и скорость нагрева. Чем длиннее ТЭН, тем равномернее нагрев, но и выше сопротивление. Диаметр определяет площадь теплоотдачи.

Стандартные размеры:

• Диаметры: 8, 10, 12, 13, 16, 18 мм
• Длины: от 280 мм до 6000 мм

3. Качество наполнителя

Наполнитель должен быть плотным, чтобы обеспечить максимальную теплопроводность и изоляцию. Некачественный наполнитель снижает эффективность и срок службы ТЭНа.

4. Герметизация и изоляция

Герметичность контактных стержней и торцов трубки — залог безопасности и долговечности. Используются керамика, термопласт и герметики.

5. Регулярное обслуживание

• Периодическая очистка от накипи и загрязнений
• Проверка изоляции и контактов
• Замена при появлении признаков коррозии или перегрева

Применение прямых стержневых ТЭНов

• Бытовые водонагреватели и бойлеры
• Промышленные печи и сушильные камеры
• Системы отопления и теплоснабжения
• Пищевая промышленность (нагрев масла, воды, продуктов)
• Химическая промышленность (нагрев агрессивных сред)
• Автомобильная промышленность (нагрев масла, антифриза)

Практические советы по выбору и эксплуатации

Как выбрать ТЭН стержневой прямой:

1. Определите среду нагрева:
   • Вода, масло — сталь или нержавейка
   • Агрессивные среды — нержавейка, медь, титан
   • Воздух — сталь, медь
2. Выберите мощность и размеры: Соответствие объёму и типу нагреваемой среды.
3. Обратите внимание на качество материалов: Нержавеющая сталь для долговечности и качественный наполнитель для эффективности.
4. Проверьте герметичность и изоляцию: Надёжная герметизация контактных стержней и отсутствие повреждений.

Советы по эксплуатации:

• Не допускайте сухого включения ТЭНа (особенно для водяных нагревателей).
• Регулярно очищайте от накипи и загрязнений.
• Проверяйте изоляцию и контакты.
• Заменяйте при появлении признаков коррозии или перегрева.

Заключение

ТЭН стержневой прямой — это проверенное временем решение для эффективного и безопасного нагрева самых разных сред. Его простота, надёжность и универсальность делают его незаменимым в быту и промышленности. Следуя простым правилам выбора и эксплуатации, вы сможете добиться максимальной эффективности и долговечности нагревательного элемента.

Дальнейшие аспекты применения ТЭНов стержневых прямых

После того как мы рассмотрели основные характеристики и преимущества ТЭНов стержневых прямых, важно уделить внимание их применению в различных сферах. Каждый отраслевой сектор предъявляет свои требования к нагревательным элементам, и понимание этих требований поможет более эффективно использовать ТЭНы для достижения нужных результатов.

6. Применение в различных отраслях

ТЭНы стержневые прямые находят широкое применение в следующих областях:

• Бытовые водонагреватели: используют для нагрева воды в домашних условиях. Необходимый уровень мощности определяется в зависимости от объема бойлера.
• Промышленные установки: применяются в сушильных камерах, где требуется быстрое и равномерное нагревание, а также в печах для различных технологических процессов.
• Системы отопления: используются для обогрева помещений и обогрева жидкостей в радиаторах.
• Пищевая промышленность: ТЭНы служат для нагрева различных жидкостей и масел в производственных процессах.
• Химическая промышленность: обеспечивают нагрев агрессивных сред, работающих при повышенных температурах и давлениях.
• Автомобильная индустрия: используются для нагрева антифриза и масел, что улучшает работу двигателей при низких температурах.

7. Современные технологии и инновации

С развитием технологий трубчатые электронагреватели становятся более эффективными и безопасными. Например:

• Умные температурные контроллеры: позволяют автоматически регулировать уровень нагрева, поддерживать необходимую температуру, предотвращая перегрев.
• Материалы нового поколения: использование специализированных сплавов и композитов улучшает коррозионную стойкость и теплопроводность.
• Энергоэффективные решения: новые модели разрабатываются с учетом энергосбережения, что позволяет не только снизить расходы на электроэнергию, но и уменьшить нагрузку на сеть.

8. Условия эксплуатации и безопасность

Для обеспечения долгосрочной работы ТЭНа необходимо учитывать условия эксплуатации:

• Температура и давление: ТЭНы должны быть выбраны с учетом рабочих температур и давлений в системе, чтобы предотвратить их повреждение.
• Влажность: важно соблюдать требования к герметичности для предотвращения попадания влаги внутрь устройства.
• Замена и обслуживание: регулярные проверки и замена износившихся элементов помогут продлить срок службы оборудования.

9. Сравнение ТЭНов с другими нагревательными элементами

ТЭНы стержневые прямые имеют ряд преимуществ по сравнению с другими нагревательными элементами, такими как:

10. Перспективы розвитку ТЭНов

В будущем стоит ожидать внедрения еще более эффективных технологий, направленных на повышение энергосбережения и уменьшение экологического воздействия. Исследования в области новых материалов и инновационных решений в управлении температурой открывают новые горизонты для использования ТЭНов в самых разных областях.

Таким образом, ТЭН стержневой прямой продолжает оставаться важным элементом в различных отраслях, обеспечивая надёжное и быстое нагревание при соблюдении всех рекомендаций по эксплуатации и выбору подходящих моделей.
