Тэн стержневой: откройте секреты эффективного обогрева

Устройство стержневого ТЭНа: от спирали до контактов

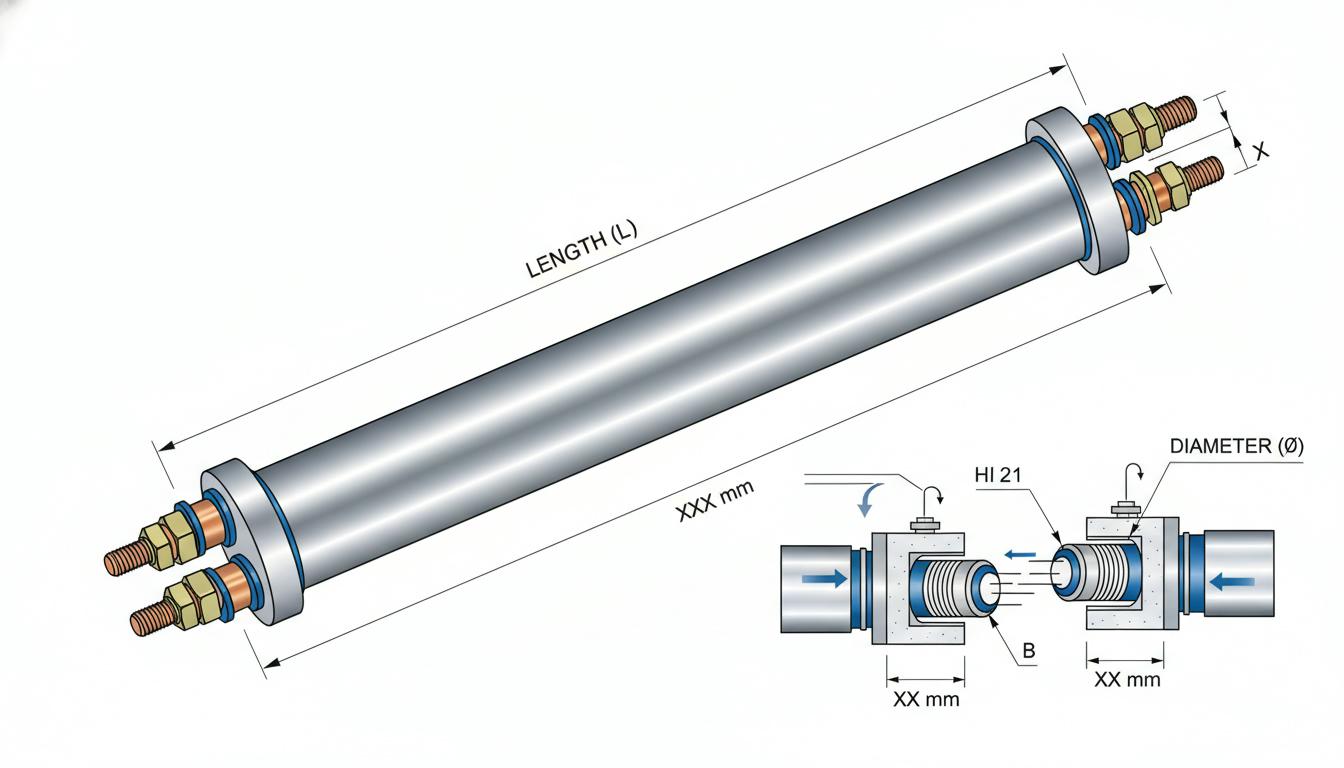

Стержневой ТЭН представляет собой компактный нагреватель в форме прямого стержня, основные компоненты которого обеспечивают герметичность и эффективность теплообмена. В его конструкции выделяются несколько ключевых элементов:

• Нагревательная спираль: Изготовленная из нихромовой проволоки (например, Х20Н80) с высоким удельным сопротивлением. Это сердце ТЭНа, где происходит преобразование электричества в тепло. Спираль выдерживает высокие температуры, но ее перегрев может привести к перегоранию, если плотность мощности превысит рекомендованные пределы.
• Изолятор-наполнитель: Используются оксид магния (периклаз) или кварцевый песок. Эти материалы обладают высокой теплопроводностью (тепло от спирали быстро передается к корпусу) и электрической изоляцией, что предотвращает пробой на корпус. Периклаз особенно ценен за прочность и устойчивость к щелочным растворам.
• Металлическая оболочка: Трубка из нержавеющей стали, меди, титана или углеродистой стали. Она обеспечивает коррозионную стойкость и герметичность даже при вибрациях и ударах, с диаметром от 8 до 18 мм и длиной от 280 мм до 6 м.
• Контактные стержни: Как правило, изготовлены из латуни или меди с изоляцией (керамика, термопласт). Их длина может достигать 60 см и они служат для подключения к сети (220–660 В). Шпильки и стержни гарантируют надежный контакт и минимизируют риск короткого замыкания.

Така структура делает стержневой ТЭН ремонтопригодным: в котлах можно заменить один элемент без демонтажа всей системы. Производственный процесс включает в себя рубку проволоки, заполнение трубки наполнителем и герметизацию с обязательными тестами на нагревостойкость, герметичность, изоляцию и механическую прочность.

Принцип работы: эффект Джоуля-Ленца в действии

Работа стержневого ТЭНа основывается на эффекте Джоуля-Ленца. Ток, проходящий через спираль с сопротивлением ( R ), генерирует тепло, подчиняясь формуле ( P = I^2 R = \frac{U^2}{R} ), где ( P ) — мощность в ваттах, ( I ) — ток в амперах, ( U ) — напряжение в волтах, ( R ) — сопротивление в омах. Тепло проходит через наполнитель к оболочке, а затем передается нагреваемой среде конвекцией или теплопроводностью.

В системах обогрева стержневой ТЭН интегрируется с термостатами: нагрев до заданной температуры, последующее отключение исключает перегрев. КПД близок к 100%, что обусловлено компактностью конструкции и быстрым выходом на рабочий режим. Плотность мощности может достигать 9 Вт/см², обеспечивая долговечность на протяжении десятилетий. В сухих версиях тепло передается через воздух или масло в колбе, что повышает эффективность благодаря высокой теплопроводности среды.

Для повышения отдачи увеличивают площадь теплообмена, например, за счет оребрения, что может в 2,5 раза увеличить эффективность теплоотдачи. Формула теплоотдачи ( Q = \alpha \cdot S (t_{ст} — t_1) \cdot \tau ), где ( S ) — площадь, ( \alpha ) — коэффициент, подчеркивает важность геометрии в процессе обогрева.

Типы стержневых ТЭНов: выбираем под задачу

Стержневые ТЭНы можно классифицировать по конфигурации и типу контакта с нагреваемой средой. В соответствии с ГОСТ 13268-88, это трубчатые нагреватели с секциями, которые бывают следующих типов:

• Прямой стержневой: Предназначен для узких пространств, монтаж осуществляется через резьбу, фланцы или штуцеры. Этот тип универсален для котлов и бойлеров.
• Оребренный: Увеличенная поверхность для воздушного обогрева, однако он занимает больше места.
• Изогнутый: Используется в токах водонагревателей, его монтаж сложнее.
• Сухой (стержневой): В керамической или металлической колбе, он не контактирует с водой, с мощностью секции до 1,2 кВт (несколько секций для большего объема). Основные среды — это воздух или масло.

Секционные сухие ТЭНы включают нихромовую проволоку в керамических стержнях, что обеспечивает высокую прочность периклаза.

Сухой vs мокрый ТЭН: секреты выбора для обогрева

Мокрый ТЭН контактирует с водой, что обеспечивает высокую эффективность (быстрый нагрев) и низкую цену. Однако накипь, образующаяся на нагревательных элементах, снижает КПД, может вызывать коррозию и пробой, в результате чего необходимость в анодах, фильтрах и ежегодной чистке становится обязательной.

Сухой стержневой ТЭН, в свою очередь, изолирован, что делает его устойчивым к образованию накипи, коррозии и обеспечивает срок службы от 2 до 12 лет без необходимости в постоянной чистке (достаточно раз в 2-3 года). Хотя его мощность ниже, эффективность остается стабильной на протяжении всего срока работы. Он идеально подходит для использования в условиях жесткой воды и в домах без газовых систем.

В стиральных машинах накипь — это основная проблема мокрых ТЭНов, которая приводит к их частой замене. Сухие ТЭНы в этом случае экономят на обслуживании, значительно увеличивая общую энергоэффективность.

Преимущества стержневого ТЭНа для эффективного обогрева

• Надежность: Минимум деталей, устойчивость к вибрациям и ударам, а герметичность исключает пробой.
• Универсальность: Обогрев воды, масла, воздуха, газов и твердых тел. Широкое применение в быту (бойлеры) и промышленности (печи, трансформаторы).
• Компактность: Небольшие габариты при мощности от 100 Вт до 10 кВт и больше.
• Безопасность: Нет открытого огня, экологически чистый и автономный.
• Экономичность: КПД примерно 100%, возможность регулировки термостатами.
• Долговечность: При правильной плотности мощности ТЭН может прослужить десятилетиями.

Несмотря на перечисленные преимущества, существует и ряд недостатков, среди которых можно выделить низкий КПД в старых моделях из-за перегрева спирали. Это можно устранить за счет увеличения теплообмена.

Применение в обогреве: от дома до промышленности

Стержневой ТЭН используется в электрокотлах с термостатами для обеспечения стабильного отопления. В бойлерах предпочтительно использовать сухие модели для жесткой воды. В промышленности они находят свое место в печах и трансформаторных нагревателях, где необходимо увеличение площади для теплообмена. Также такие ТЭНы активно применяются в климатической технике и стиральных машинах, хоть с риском накипи.

Секрет повышения эффективности заключается в использовании оребрения, а также масла в колбе и контроля плотности мощности. В трансформаторах важно достижение высокого уровня температуры поверхности и увеличение площади теплообмена.

Советы по выбору, монтажу и эксплуатации

При выборе стержневого ТЭНа важно учитывать следующие аспекты:

• Для жесткой воды лучше всего подойдет сухой стержневой ТЭН с мощностью от 1 до 2 кВт на 50–100 литров.
• Необходимо учитывать напряжение: 220, 380 или 660 В.
• Материал: предпочтительно титан или нержавеющая сталь для работы в агрессивных средах.
• Критерий выбора — соотношение цены и качества, а также отзывы о долговечности.

Монтаж:

1. Отключите питание перед началом работы.
2. Установите ТЭН через фланец или резьбу, обеспечив герметичность соединения.
3. Подключите контактные стержни и изолируйте соединения.
4. Интегрируйте термостат для контроля температуры.

Эксплуатация:

• Соблюдайте плотность мощности ≤ 9 Вт/см².
• Чистить сухие ТЭНы рекомендуется раз в 2–3 года.
• Избегайте перегрева и регулярно контролируйте температуру.
• Проводите тестирование изоляции хотя бы раз в год.

Типичные ошибки: Нельзя игнорировать накипь в мокрых ТЭНе, перегружать спираль и использовать слабую изоляцию стержней.

Продолжаем погружаться в мир стержневых ТЭНов, где каждый выбор — это шаг к эффективному обогреву. Пришло время рассмотреть более детально их применение и общие советы, которые позволят нам максимально использовать потенциал этих надежных нагревательных элементов.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективность стержневого ТЭНа в реальных условиях эксплуатации

Когда дело доходит до практического применения стержневого ТЭНа, важно учитывать его поведение в различных условиях эксплуатации. Эффективность работы этого элемента зависит от множества факторов, включая тип используемого теплоносителя, режимы работы и специфику системы обогрева.

Теплоносители и их влияние на эффективность

Стержневые ТЭНы могут использоваться с различными теплоносителями, и каждый из них оказывает свое влияние на общую эффективность системы. Основные теплоносители и их особенности:

• Вода: Наиболее распространенный теплоноситель. Вода обладает хорошей теплопроводностью, обеспечивая быстрое нагревание. Однако она также может приводить к образованию накипи на внутренних стенках ТЭНа, что требует регулярной чистки или выбора моделей с защитой от накипи.
• Масло: Использование масла в качестве теплоносителя позволяет избежать проблемы накипи и значительно увеличивает срок службы нагревателя. Однако масло имеет более низкую теплопроводность по сравнению с водой, что может снизить скорость нагрева.
• Воздух: В некоторых системах используется воздух, что будет актуально для обогрева помещений. ТЭНы, работающие с воздухом, могут иметь специальные конструкции для увеличения площади теплоотдачи.

Тщательный выбор теплоносителя в сочетании с стержневым ТЭНом позволяет полностью раскрыть его потенциал.

Процесс установки: ключевые моменты

Правильная установка стержневого ТЭНа является критически важным этапом, который влияет на его эффективность и срок службы. Несколько советов по установке:

• Обеспечение герметичности: При монтаже ТЭНа необходимо внимательно следить за герметичностью соединений, чтобы предотвратить утечки теплоносителя и снизить риска коррозии.
• Правильная ориентация: Установка ТЭНа в соответствии с рекомендациями производителя о направлении потока теплоносителя тоже важна для максимальной теплоотдачи.
• Регулировка термостата: Обязательно настройте термостаты для предотвращения перегрева и обеспечения стабильного температурного режима.

Обслуживание ТЭНов: простые рекомендации

Обслуживание стержневого ТЭНа требует регулярного исполнения некоторых процедур, чтобы гарантировать долгий срок службы и эффективность.

• Регулярная проверка на наличие накипи: При использовании водяных ТЭНов важно контролировать уровень накипи. Если ТЭН работает в условиях жесткой воды, может потребоваться периодическая чистка.
• Тестирование электрической изоляции: Не реже одного раза в год проверяйте изоляцию стержней для предотвращения короткого замыкания.
• Калибровка термостатов: Регулярно проверяйте настройки термостатов, чтобы избежать перегрева и выхода из строя системы.

Энергоэффективность: выбор модели для вашей системы

При выборе стержневого ТЭНа важно учитывать не только его мощность, но и характеристики, которые влияют на общую энергоэффективность системы. Обратите внимание на:

• КПД: Сравнивайте модели по уровню КПД, так как это решающий фактор для расчета будущих энергозатрат.
• Плотность мощности: Для большинства применений приемлема плотность мощности до 9 Вт/см². Это поможет избежать перегрева и продлить срок службы нагревательного элемента.
• Материалы: Выбор ТЭНа из нержавеющей стали или титана обеспечит высокую коррозионную стойкость, особенно в агрессивных средах.

Практические примеры использования стержневых ТЭНов

Рассмотрим некоторые примеры применения стержневых ТЭНов в различных областях.

Климатическое оборудование

В кондиционерах и системах обогрева стержневые ТЭНы используются для оптимизации работы. Понизив проигрыш тепла, можно добиться более быстрого и эффективного обогрева помещений. Модели, рассчитанные на воздух как на теплоноситель, зачастую имеют оребренную конструкцию для увеличения теплообменной площади.

Промышленные печи

Промышленные нагреватели, использующие стержневые ТЭНы, обеспечивают равномерное прогревание материалов. Опираясь на высокую мощность и эффективность, такие устройства нашли применение в производстве керамики и в других отраслях, требующих поддержания заданных температур.

Бойлеры

Стержневые ТЭНы, используемые в бойлерах, идеально подходят для нагрева воды, особенно в тех случаях, когда вода является жесткой. Сухие ТЭНы предоставляют возможность избегать образования накипи, что значительно упрощает процесс обслуживания и обеспечивает долгий срок службы.

Будущее стержневых ТЭНов

С развитием технологий, стержневые ТЭНы продолжают эволюционировать. Современные инновации в области материаловедения и инженерного дизайна будут влиять на их характеристики. Мы можем ожидать улучшения таких аспектов, как:

• Увеличение КПД за счет новых теплообменных технологий.
• Разработка более прочных и устойчивых материалов для оболочек и контактных элементов.
• Интеграция с системами умного дома, что позволит удаленно контролировать и настраивать режимы работы.

Стержневой ТЭН продолжает оставаться одним из самых надежных и эффективных решений в области обогрева, и, учитывая все вышесказанное, его применение будет лишь расширяться.
