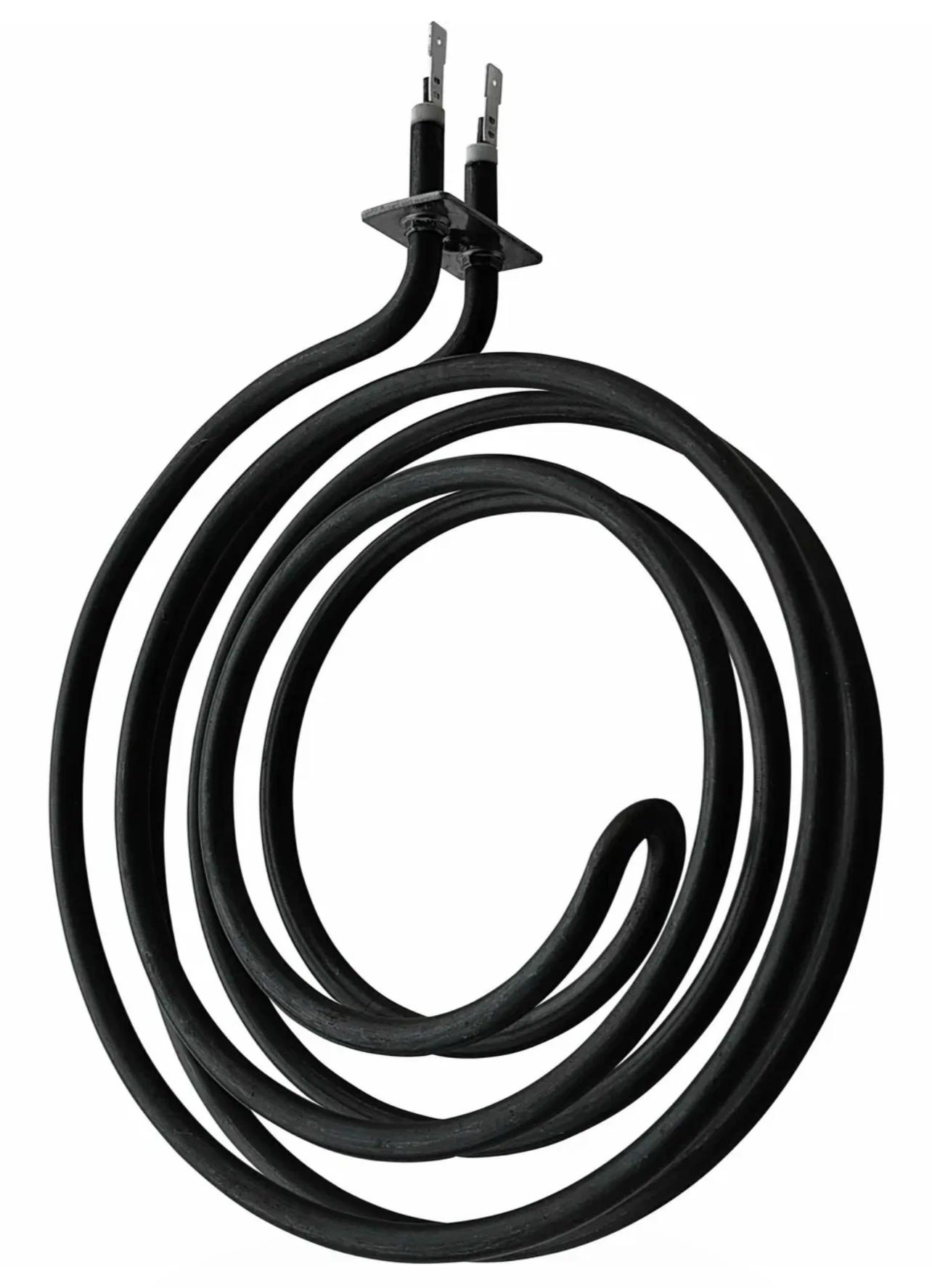

ТЭН спиральный 900вт

Что такое спиральный ТЭН и принцип его работы в промышленном контексте

Спиральный нагреватель, или трубчатый электронагреватель (ТЭН), представляет собой устройство в виде прутка или трубки определённого диаметра, которому придана форма спирали. Его ключевая функция — эффективное преобразование электрической энергии в тепловую за счёт принципа электрического сопротивления. Когда электрический ток проходит через резистивный элемент (обычно проволоку или ленту), материал сопротивляется потоку электронов, что приводит к выделению тепла. Зависимость проста: чем выше сопротивление и протекающий ток (при определённом напряжении), тем больше тепловая энергия, выделяемая нагревателем.

Такие нагреватели обычно изготавливаются из резистивной проволоки или ленты, свёрнутой в компактную спираль и помещённой в защитную оболочку. Спиральная конфигурация обеспечивает оптимальное и равномерное распределение температуры по всей активной поверхности, что критически важно для промышленных процессов, требующих высокой точности нагрева. Это позволяет достигать максимальной эффективности теплопередачи в широком диапазоне температур, вплоть до 650°C, без риска локальных перегревов или недогревов, которые могут негативно сказаться на качестве продукта или энергоэффективности системы.

Технические характеристики спиральных ТЭНов 900 Вт для B2B решений

Основные параметры

Спиральные ТЭНы мощностью 900 Вт являются востребованным компонентом для систем, где требуется контролируемая, но достаточная тепловая мощность. Ниже приведены ключевые характеристики, которые определяют их применимость и эксплуатационные особенности.

Конструктивные параметры и их влияние на производительность

Выбор конструкции ТЭНа напрямую влияет на его долговечность, эффективность и возможности интеграции в технологические системы.

• Диаметр трубки: Стандартные варианты 6,5 мм, 10-12 мм. Меньший диаметр трубки обычно обеспечивает более быструю передачу тепла и высокую плотность мощности, в то время как больший диаметр может быть более устойчивым к механическим повреждениям и предлагать больший ресурс в некоторых агрессивных средах.
• Типовые длины:
  • Длина посадки: 395 мм. Определяет минимальные требования к пространству для установки.
  • Общая длина: 420-436 мм. Важный параметр для точного проектирования систем.
  • Для гибких воздушных вариантов: до 90 см. Расширяет возможности по конфигурации и адаптации к нестандартным формам.
  • Развёрнутая длина зоны нагрева (в специализированных ТЭНах): 650 мм. Указывает на эффективную площадь нагревателя, влияющую на равномерность и скорость нагрева.
• Материал изготовления: Нержавеющая сталь (как правило, AISI 304 или AISI 316) – ключевой фактор, обеспечивающий высокую коррозионную стойкость, механическую прочность и долговечность в различных, в том числе агрессивных, средах. Это снижает частоту замен и общие эксплуатационные расходы.
• Типы контактов: Клеммы 6,3 мм под разъем или резьбовые соединения 1/2″. Выбор типа контакта определяется требованиями к электромонтажу, простотой подключения и герметичности соединения. Резьбовые соединения часто предпочтительны для обеспечения надёжной фиксации и герметизации.

Плотность мощности: ключ к эффективному нагреву без перегрузок

Плотность мощности, измеряемая в ваттах на квадратный сантиметр (Вт/см²), является критически важным показателем для спиральных ТЭНов. Для нагревателя мощностью 900 Вт с развёрнутой длиной 650 мм и стандартным диаметром трубки (10-12 мм), плотность мощности обычно находится в диапазоне 0,5–2 Вт/см². Этот параметр напрямую влияет на:

• Безопасность эксплуатации: Оптимальная плотность мощности предотвращает локальный перегрев поверхности ТЭНа, что значительно снижает риск деградации материала, образования накипи или пригорания нагреваемой среды.
• Эффективность теплопередачи: Правильно подобранная плотность мощности обеспечивает максимальную передачу тепла в среду без потерь.
• Срок службы ТЭНа: Превышение рекомендуемой плотности мощности может привести к ускоренному износу нагревательного элемента и сокращению срока его службы.

Преимущества спиральных ТЭНов: операционная эффективность и снижение TCO

Спиральные нагреватели предлагают комплекс преимуществ, делающих их стратегически выгодным выбором для широкого спектра промышленных и коммерческих приложений. Они способствуют оптимизации производственных процессов и снижению общей стоимости владения (TCO).

Высокая эффективность и точность нагрева

Благодаря своей уникальной спиральной форме, эти ТЭНы обеспечивают исключительно равномерное распределение температуры по всей нагреваемой поверхности. Это критично для процессов, требующих прецизионного температурного контроля, например, в пресс-формах или химических реакторах. Высокая скорость реагирования на изменения температуры позволяет оперативно регулировать тепловую мощность, что минимизирует температурные отклонения и повышает стабильность технологических процессов. Прямое преобразование электрической энергии в тепловую гарантирует минимальные потери, что ведёт к существенной энергоэффективности.

Долговечность, надежность и минимизация простоев

Использование высококачественных материалов, таких как нержавеющая сталь, обеспечивает ТЭНам высокую коррозионную стойкость и герметичность конструкции, защищая их от агрессивных сред и загрязнений. Это приводит к значительному увеличению срока службы по сравнению с другими типами нагревателей. Каждый произведённый ТЭН сопровождается гарантией, что является показателем уверенности производителя в его качестве. Долговечность напрямую коррелирует с сокращением частоты замен, снижением затрат на техническое обслуживание и, главное, уменьшением времени простоя оборудования, что критически важно для непрерывных производственных циклов.

Гибкость применения и компактность решения

Способность производителей изготавливать спиральные нагреватели различных форм, размеров и конфигураций делает их чрезвычайно адаптивными к специфическим потребностям производственных систем. Спиралевидная форма позволяет максимально эффективно использовать доступное пространство, что особенно ценно в условиях ограниченного объёма оборудования. Варьирование диаметра, длины и количества витков спирали открывает широкие возможности для индивидуальной настройки нагревательных элементов под уникальные технологические задачи, от компактных устройств до крупномасштабных промышленных установок.

Механическая и электрическая стойкость для сложных условий

Спиральные нагреватели сконструированы таким образом, чтобы эффективно переносить вибрации, удары и другие физические нагрузки, что делает их идеальными для эксплуатации в жёстких промышленных условиях. Помимо механической прочности, конструкция включает качественную изоляцию, обеспечивающую надёжную защиту от поражения электрическим током и предотвращение коротких замыканий. Это повышает общую безопасность эксплуатации и снижает риски аварий.

Энергоэффективность и простота обслуживания

Проектирование спиральных ТЭНов с акцентом на максимальную тепловую эффективность способствует значительному сокращению энергозатрат на производственные процессы. Это напрямую влияет на снижение операционных расходов и улучшение экономических показателей предприятия. Кроме того, их конструкция обеспечивает относительно простую установку и замену, что существенно минимизирует время, необходимое для планового обслуживания или ремонта, тем самым увеличивая доступность оборудования.

Интегрированные системы тепловой безопасности

Многие современные модели ТЭНов 900 Вт включают встроенные защитные системы, что является критичным для обеспечения безопасности персонала и защиты дорогостоящего оборудования:

• Самодействующий ограничитель температуры: Автоматически отключает нагреватель при достижении критической температуры 90°C. Это предотвращает перегрев и связанные с ним риски.
• Термический предохранитель одноразового действия: Срабатывает при температуре 157°C, обеспечивая окончательное отключение нагревателя в случае серьёзного сбоя. Это служит важной мерой защиты от пожаров и повреждения оборудования.

Применение спиральных ТЭНов 900 Вт: От инфраструктуры до производства

Универсальность и надёжность спиральных ТЭНов мощностью 900 Вт позволяют эффективно использовать их как в бытовых, так и в промышленных условиях, что делает их оптимальным выбором для широкого круга потребителей.

Бытовое и коммерческое применение

• Водонагреватели (бойлеры): ТЭНы мощностью 900 Вт идеально подходят для вертикальных водонагревателей объёмом от 30 до 100 литров. Они совместимы с продукцией ведущих производителей, таких как AEG, Electrolux, Gorenje, обеспечивая эффективный нагрев воды для жилых и коммерческих объектов.
• Полотенцесушители: Применяются как в интегрированных электронагревательных радиаторах (например, Ifratherm Volcano), так и в универсальных моделях, обеспечивая комфортную температуру и сушку в ванных комнатах.
• Батареи в ванной комнате: Используются для автономного обогрева, позволяя подключаться к стандартной бытовой розетке и не зависеть от централизованного отопления.
• Электроплиты и варочные поверхности: Выступают в качестве надёжных нагревательных элементов, обеспечивая быстрый и контролируемый нагрев для приготовления пищи.
• Бытовые обогреватели: Формируют основу для создания тепла в различных домашних и офисных обогревательных приборах.

Промышленное и специализированное применение

В промышленности спиральные нагреватели являются критически важным компонентом для множества технологических процессов, где требуется точный и стабильный температурный режим.

• Нагрев пресс-форм: Для литья, выдувки, экструзии и других технологий производства полимерных изделий, обеспечивая равномерный нагрев формы и высокое качество конечной продукции.
• Обработка пластмасс: Особенно в горячеканальных системах, где требуется поддержание точной температуры расплавленного полимера для предотвращения застывания и обеспечения бесперебойной подачи материала.
• Металлообрабатывающие штампы: Для изготовления деталей, где предварительный нагрев заготовки или штампа улучшает пластичность материала и снижает износ инструмента.
• Текстильное производство: Для сушки, термофиксации и других технологических процессов, требующих поддержания определённой температуры.
• Ламинирующие и печатные устройства: Для различных материалов, где контроль температуры является ключевым для адгезии и качества печати.
• Запайщики пакетов: В упаковочных системах для обеспечения надёжного и герметичного шва.
• Гальванические ванны: ТЭНы мощностью 900 Вт с развёрнутой длиной зоны нагрева 650 мм представляют собой типовое решение для поддержания необходимой температуры в средних и малых объёмах ванн с агрессивными растворами, обеспечивая стабильность химических реакций.
• Реакторы и системы горячих литников: Для точного контроля температуры химических реакций или поддержания текучести расплавов.
• Медицинское и лабораторное оборудование: В стерилизаторах, термостатах, инкубаторах, где требуется высокая точность и надёжность.
• Упаковочная отрасль: В термоусадочных машинах, аппаратах для склейки и ламинирования.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Электронагревательное устройство, состоящее из резистивного элемента, помещённого в металлическую трубку и изолированного от неё диэлектриком.
• Мощность (Вт, кВт): Величина, характеризующая скорость преобразования электрической энергии в тепловую. 1 кВт (киловатт) = 1000 Вт (ватт).
• Напряжение (В): Электрический потенциал, необходимый для работы ТЭНа, измеряется в вольтах.
• Рабочий ток (А): Сила тока, потребляемая ТЭНом при номинальном напряжении, измеряется в амперах.
• Класс изоляции I: Обозначает, что оборудование имеет рабочую изоляцию и защитное заземление для предотвращения поражения электрическим током при повреждении основной изоляции.
• Степень защиты IP54: Код международной классификации защиты оболочки оборудования. Первая цифра (5) означает защиту от пыли (не полностью герметично, но достаточно для предотвращения попадания вредных количеств пыли). Вторая цифра (4) означает защиту от брызг воды со всех направлений.
• Плотность мощности (Вт/см²): Отношение мощности нагревателя к его эффективной нагреваемой площади поверхности. Важный параметр для предотвращения перегрева и оптимизации теплопередачи.
• Коррозионная стойкость: Способность материала противостоять разрушению под воздействием агрессивных сред (кислот, щелочей, влаги).
• TCO (Total Cost of Ownership, Общая стоимость владения): Сумма всех прямых и косвенных затрат, связанных с владением активом на протяжении всего его жизненного цикла, включая закупку, установку, эксплуатацию, обслуживание и утилизацию.

Сравнительный анализ типов спиральных ТЭНов 900 Вт для промышленных задач

Выбор конкретного типа спирального ТЭНа мощностью 900 Вт должен основываться на тщательном анализе требований к технологическому процессу, условий эксплуатации и экономических показателей. В таблице представлены ключевые различия между распространёнными конфигурациями 900 Вт спиральных ТЭНов.

После детального изучения фундаментальных принципов работы, технических характеристик и многогранных преимуществ спиральных ТЭНов мощностью 900 Вт, а также их классификации и критериев выбора, становится очевидным их стратегическое значение для промышленных предприятий. Однако успех внедрения не ограничивается лишь выбором подходящего элемента. Он напрямую зависит от глубокого понимания архитектуры, процессов, интеграций и эффективного управления жизненным циклом этих критически важных компонентов. Далее мы рассмотрим продвинутые аспекты практики и внедрения, которые позволят максимально раскрыть потенциал спиральных ТЭНов в сложной производственной среде.

Продвинутая практика и внедрение спиральных ТЭНов 900 Вт в промышленные системы

Для руководителей и технических специалистов, отвечающих за производственные процессы, выбор и интеграция нагревательных элементов — это не только вопрос технических спецификаций, но и стратегическое решение, влияющее на операционную эффективность, безопасность и финансовые показатели предприятия. В этой части мы углубимся в аспекты проектирования, реализации и оптимизации систем с использованием спиральных ТЭНов 900 Вт, сосредоточившись на масштабируемых и устойчивых решениях.

Архитектура систем нагрева и интеграции

Эффективное применение спиральных ТЭНов мощностью 900 Вт в промышленной среде требует продуманной архитектуры системы нагрева. Это включает не только сам нагревательный элемент, но и сопутствующие подсистемы управления, мониторинга и безопасности.

1. Управляющие контроллеры: Для точного поддержания температуры критически важна интеграция с программируемыми логическими контроллерами (ПЛК) или ПИД-регуляторами (пропорционально-интегрально-дифференциальными). ПЛК обеспечивают комплексное управление процессами, включая последовательность действий, аварийные остановки и взаимодействие с другими узлами оборудования. ПИД-регуляторы оптимальны для поддержания заданных температурных режимов с минимальными отклонениями. Выбор контроллера зависит от сложности процесса, требуемой точности и объёма интегрируемых данных.
2. Датчики температуры: Надёжные термопары (например, тип K или J) или терморезистивные датчики (RTD, Pt100/Pt1000) необходимы для получения точных данных о текущей температуре нагреваемой среды или поверхности. Их правильное расположение, калибровка и защита от внешних воздействий напрямую влияют на точность регулирования и безопасность.
3. Системы коммутации и защиты: Для управления подачей питания на ТЭНы используются контакторы или твердотельные реле (SSR). SSR предпочтительнее для высокочастотного переключения и точного регулирования мощности (например, методом фазового или импульсного управления), обеспечивая более долгий срок службы по сравнению с электромеханическими контакторами. Обязательны автоматические выключатели (АВ) и устройства защитного отключения (УЗО) или дифференциальные автоматы для предотвращения перегрузок, коротких замыканий и защиты от поражения электрическим током, особенно в агрессивных средах (IP54 ТЭНы требуют УЗО с током утечки 10-30 мА).
4. Визуализация и SCADA-системы: Интеграция данных с ТЭНов и контроллеров в системы диспетчерского управления и сбора данных (SCADA) или человеко-машинные интерфейсы (HMI) позволяет операторам в режиме реального времени отслеживать параметры нагрева, анализировать тенденции, быстро реагировать на нештатные ситуации и вести архив технологических данных для последующего анализа и оптимизации.
5. Системы охлаждения: В некоторых процессах, особенно при высокоинтенсивном нагреве или необходимости быстрого переключения температурных режимов (например, в пресс-формах), критически важна интеграция с системами охлаждения (водяное, воздушное) для управляемого снижения температуры.

Пошаговая реализация проекта по внедрению систем нагрева с ТЭНами 900 Вт

Успешное внедрение систем нагрева требует системного подхода, разделённого на этапы. Это позволяет эффективно управлять ресурсами, минимизировать риски и обеспечить достижение поставленных целей.

1. Этап 1: Анализ потребностей и технико-экономическое обоснование (ТЭО)
   • Цель: Определение точных требований к нагреву, оценка текущих проблем и обоснование инвестиций.
   • Роли: Технолог, инженер-проектировщик, финансист, руководитель производства.
   • Артефакты: Техническое задание (ТЗ) с параметрами среды, температурными режимами, требуемой мощностью; анализ энергопотребления; расчёт предполагаемой экономии (ROI) и TCO; риски.
   • Контроль качества: Согласование ТЗ со всеми заинтересованными сторонами, утверждение бюджета и сроков.


     Пример метрики: Для гальванических ванн рассчитывается требуемая мощность на компенсацию теплопотерь и доведение раствора до рабочей температуры. Экономический эффект (ROI) может быть рассчитан как (Ежегодная экономия энергии + Увеличение производительности — Доп. эксплуатационные расходы) / Капитальные затраты * 100%.

2. Этап 2: Проектирование и подбор оборудования
   • Цель: Разработка детального проекта системы нагрева, выбор конкретных моделей ТЭНов и сопутствующего оборудования.
   • Роли: Инженер-конструктор, инженер-электрик, специалист по закупкам.
   • Артефакты: Электрические схемы, чертежи размещения оборудования, спецификация ТЭНов (материал, плотность мощности, тип контактов), подбор контроллеров, датчиков, защитной аппаратуры.
   • Контроль качества: Экспертиза проекта на соответствие нормам безопасности (ПУЭ, ГОСТы), технологическим требованиям и техническим характеристикам ТЭНов.
3. Этап 3: Закупка, тестирование и входной контроль
   • Цель: Приобретение компонентов и их проверка перед установкой.
   • Роли: Специалист по закупкам, инженер по качеству, инженер-электрик.
   • Артефакты: Закупочные документы, протоколы входного контроля (измерение сопротивления изоляции, геометрических размеров, мощности), сертификаты соответствия.
   • Контроль качества: 100% визуальный осмотр, выборочное функциональное тестирование ТЭНов (например, проверка мощности при номинальном напряжении с допустимым отклонением +/-5%).
4. Этап 4: Монтаж, пусконаладка и обучение персонала
   • Цель: Инсталляция системы, её запуск, отладка и подготовка операторов.
   • Роли: Монтажная бригада, инженер по пусконаладке, инженер по обучению.
   • Артефакты: Акты монтажа, протоколы пусконаладочных работ (тестирование всех режимов, отработка аварийных ситуаций), программы обучения, журналы инструктажей.
   • Контроль качества: Достижение заданных температурных режимов, стабильность работы, отсутствие утечек, тестирование систем безопасности (срабатывание ограничителей температуры). Оценка: MTTF (Mean Time To Failure) для новых систем, MTBR (Mean Time Between Repairs) для текущих.
5. Этап 5: Эксплуатация, мониторинг и оптимизация
   • Цель: Поддержание эффективной работы системы, своевременное обслуживание и поиск путей для улучшения.
   • Роли: Операторы, служба эксплуатации, инженеры по обслуживанию, аналитики.
   • Артефакты: Журналы эксплуатации, данные SCADA, графики потребления энергии, отчёты о регламентном обслуживании, инцидентах и их устранении.
   • Контроль качества: Постоянный мониторинг энергопотребления (например, с помощью измерителей мощности и счётчиков электроэнергии), температуры, скорости нагрева/охлаждения. Регулярная диагностика ТЭНов на предмет износа и сопротивления изоляции. Целевые показатели: uptime (доступность оборудования) > 98%, энергопотребление ниже расчётного на X%.

Кейсы/паттерны внедрения спиральных ТЭНов 900 Вт

Различные предприятия имеют уникальные потребности и ресурсы, что диктует разные подходы к выбору и внедрению систем нагрева. Рассмотрим несколько типовых сценариев.

1. Кейс 1: Малое и среднее предприятие (SMB) — Модернизация гальванического цеха

   Небольшой металлообрабатывающий завод столкнулся с проблемой неравномерного нагрева и частых отказов ТЭНов в гальванических ваннах, что приводило к браку продукции и простоям. Решение:

   • Задача: Заменить устаревшие, малоэффективные ТЭНы на надёжные и химически стойкие элементы с равномерным нагревом.
   • Выбор ТЭНа: Спиральные ТЭНы 900 Вт, специализированные для гальваники, с развёрнутой длиной зоны нагрева 650 мм и корпусом из нержавеющей стали AISI 316L.
   • Реализация:
     • Установка новых ТЭНов с фланцевым креплением для облегчения замены.
     • Интеграция с базовыми ПИД-регуляторами для каждой ванны.
     • Внедрение УЗО на каждую группу ТЭНов для повышенной электробезопасности.
   • Ожидаемый эффект: Снижение брака на 15%, увеличение срока службы ТЭНов в 2 раза, сокращение энергопотребления на 10% за счёт более эффективного нагрева и теплоизоляции ванн. ROI ожидается в течение 12-18 месяцев.
2. Кейс 2: Крупное производственное предприятие — Оптимизация горячеканальных систем литья пластмасс

   Производитель автомобильных компонентов с высокой степенью автоматизации испытывал сложности с точностью поддержания температуры в многочисленных горячеканальных системах, что влияло на стабильность производственного цикла и качество деталей.

   • Задача: Обеспечить высокоточный, стабильный и энергоэффективный нагрев с возможностью централизованного управления.
   • Выбор ТЭНа: Высокоплотные патронные нагреватели 900 Вт с диаметром 12 мм, интегрированные непосредственно в сопла горячеканальных систем.
   • Реализация:
     • Интеграция ТЭНов с централизованной системой управления на базе ПЛК Siemens/Rockwell, способной управлять сотнями зон нагрева.
     • Использование твердотельных реле (SSR) для прецизионного регулирования мощности и продления срока службы коммутационного оборудования.
     • Внедрение системы предиктивного обслуживания (PdM) на основе анализа данных с термопар и измерений сопротивления ТЭНов для своевременной замены до отказа.
   • Ожидаемый эффект: Увеличение производительности на 5% за счёт сокращения времени цикла и минимизации брака, снижение затрат на ремонт и обслуживание на 20% благодаря PdM, экономия энергии за счёт оптимизации температурных профилей.
3. Кейс 3: Регулируемая отрасль — Модернизация стерилизационного оборудования в фармацевтике

   Фармацевтическое производство, работающее в условиях строгих регуляторных требований, нуждалось в обновлении систем нагрева для автоклавов, обеспечивающих высокую надёжность, воспроизводимость процессов и соответствие GMP стандартам.

   • Задача: Замена нагревательных элементов в автоклавах на компоненты, гарантирующие точный и равномерный нагрев, минимальный риск загрязнения и максимальную безопасность.
   • Выбор ТЭНа: Спиральные ТЭНы 900 Вт из медицинской нержавеющей стали (AISI 316L) с особо гладкой поверхностью и повышенной степенью защиты IP67 (если доступно, иначе IP54 с дополнительной защитой).
   • Реализация:
     • Установка ТЭНов с дублирующими датчиками температуры и ограничителями для обеспечения отказоустойчивости.
     • Подключение к валидированной системе управления, соответствующей требованиям 21 CFR Part 11 (электронные записи).
     • Разработка и внедрение строгих протоколов калибровки и верификации температуры.
   • Ожидаемый эффект: Повышение надёжности стерилизационного оборудования до 99,9%, соответствие регуляторным требованиям, снижение рисков загрязнения и, как следствие, минимизация финансовых потерь от забракованных партий.
