Можно ли сделать Тэн на 200 ватт 220 вольт, и какую температуру он будет развивать?

Можно ли сделать Тэн на 200 ватт 220 вольт, и какую температуру он будет развивать? Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

1. Существующие ТЭНы на 200 Вт 220 В: доказательство возможности производства

Готовые патронные ТЭНы на 200 Вт 220 В (иногда 230 В, совместимо с сетью 220 В) выпускаются стандартно. Они компактны и предназначены для локального нагрева в станках, пресс-формах, 3D-принтерах или бытовой технике. Вот ключевые примеры:

Эти ТЭНы изготавливаются из нержавеющей стали или специальных сплавов с нихромовой нитью внутри, изолятором (MgO) и термостойкими выводами (провода 20–30 см). Цена — от 400 до 1000 руб., доступны на Ozon, Wildberries и сайтах производителей. Важно: маркировка вроде «ЭНП 10*50» декодируется как диаметр*длина;мощность;напряжение — стандарт для патронных ТЭНов.

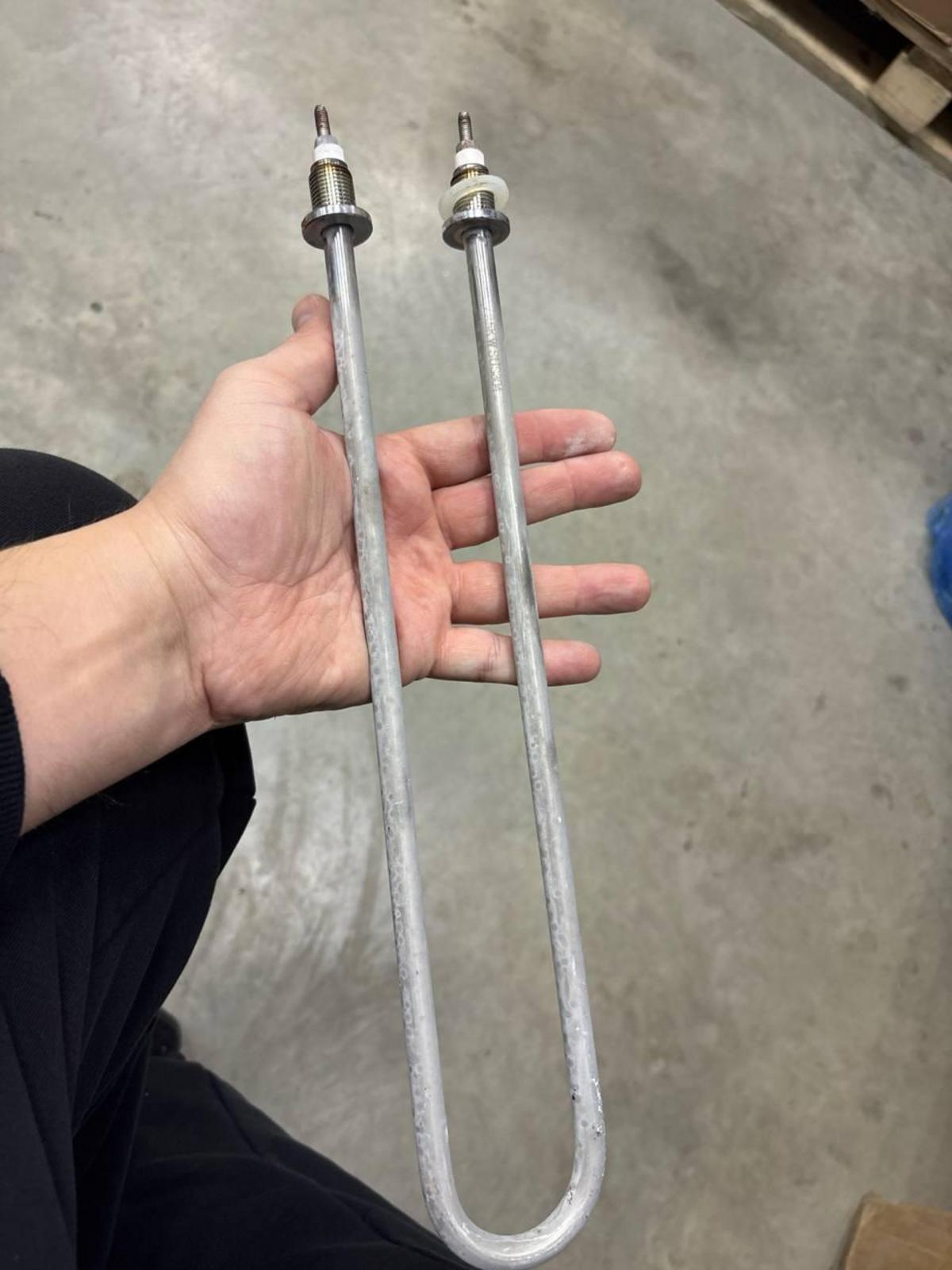

Отличие от похожих моделей: В поисковых результатах часто всплывают ТЭНы с названием «200А13/2,5 Т220В» — это не 200 Вт, а длина 200 мм, мощность 2,5 кВт (2500 Вт). Такие U-образные или Ф2-формы предназначены для бойлеров или печей: диаметр 13 мм, материал 12Х18Н10Т (нержавейка), радиус изгиба R-27/30 мм, длина развернутая до 2000 мм. Пользователи иногда путают «200» в названии с мощностью — это ошибка интерпретации маркировки.

2. Как сделать ТЭН на 200 Вт 220 В самостоятельно: пошаговое руководство

Создание самодельного ТЭНа возможно, но требует осторожности из-за риска перегрева, короткого замыкания или возникновения пожара. Производители используют заводское оборудование, но DIY-вариант на нихроме подходит для хобби или ремонта. Основной принцип заключается в использовании токопроводящей спирали (нихром / фехраль) в металлической трубке с изолятором (оксид магния MgO или керамика).

Необходимые материалы и инструменты

• Медная / нержавеющая трубка (диаметр 8–12 мм, длина 50–100 мм).
• Нихромовая проволока Ø0,2–0,5 мм (сопротивление ~1,1 Ом·мм²/м).
• Изолятор: MgO-порошок (магнезит) или слюдяные пластины.
• Термостойкие провода (фторопласт, силикон, до 500°C).
• Инструменты: тигельный тиск, мангал для запайки, мультиметр, паяльник, дрель.
• Герметик: силиконовый или эпоксидный для высоких температур.

Пошаговая инструкция

1. Расчет спирали: Для 200 Вт при 220 В нужно сопротивление R = U²/P = 220²/200 = 242 Ом. Длина нихромовой проволоки Ø0,3 мм: L = R / ρ = 242 / 1,1 ≈ 220 м (тонкая спираль наматывается плотно).
2. Сборка: Просверлить трубку, намотать спираль на керамический сердечник (диаметр 4–6 мм), заполнить MgO-порошком (вибрировать для плотности). Вывести концы на стержни М4.
3. Запайка: Запрессовать / заварить концы, обеспечить герметичность (Ф2-тип — стержни вовнутрь).
4. Тестирование: Подключить через диммер / реостат, измерить ток (I = P/U ≈ 0,91 А), нагрев вхолостую — не >500°C.
5. Монтаж: Фланец Ф2 или хомуты для фиксации.

Типичные ошибки: Недостаток изолятора → пробой; слишком плотная намотка → локальный перегрев; отсутствие терморегулятора → выход из строя. Время изготовления: 2–4 часа для опытного.

Стоимость DIY: 300–800 руб. против заводского 500–1500 руб. — окупается для прототипов.

3. Какую температуру развивает ТЭН 200 Вт 220 В: расчеты и факторы

Температура не фиксирована, а зависит от условий. Формула: T = T_окр + (P / (A * α)), где P — мощность, A — площадь поверхности, α — коэффициент теплоотдачи (5–50 Вт/м²·K).

• Патронный в воздухе (без обдува): До 500–600°C (нихром плавится при 1400°C, сталь — 800°C). Плотность мощности 15–19 Вт/см² — норма для патронных.
• В жидкости (вода / масло): 100–250°C (кипение / вязкость ограничивает). Для бойлера — не >95°C.
• С обдувом / теплообменом: 150–300°C.

Расчет примера (d=10 мм, L=80 мм, A ≈ 250 см²): Плотность ~8 Вт/см² → T ≈ 400–500°C вхолостую.

Избыточная температура разрушает изолятор (MgO >800°C) или трубку. Стандарт: max 500°C для патронных.

4. Конструктивные особенности и материалы для 200 Вт 220 В

• Типы: Патронный (цилиндр), U-образный (для мощных), полукруглый.
• Материалы: Трубка — нержавейка 12Х18Н10Т (антикоррозия); нить — нихром / фехраль; изолятор — MgO.
• Диапазоны: Диаметр 8–13 мм, длина 50–100 мм для 200 Вт (чтобы не перегрев).
• Крепление: Стержни М4, фланец Ф2, провода.
• Безопасность: Герметичность (IP54+), защита от КЗ, термовыключатель.

Заводы делают ТЭНы до 10 кВт, длиной до 6 м, под любые формы.

5. Применение, преимущества и риски самодельного ТЭНа

Применение:

• Промышленность: пресс-формы, экструзия пластика, 3D-принтеры.
• Быт: обогрев террариумов, инкубаторов, ремонт утюгов.
• Воздушный нагрев: шкафы, печи (но с вентиляцией).

Преимущества 200 Вт: Низкий ток (0,9 А) — не сжигает проводку; компактность; дешевизна.

Риски DIY: Перегрев (пожар), неравномерный нагрев, короткое замыкание. Тестируйте в термопаре! Лучше купить готовый для критичных задач.

Сравнение с мощными (2,5 кВт): 200 Вт — точечный нагрев (высокая температура, малая площадь); 2,5 кВт — объемный (температура ниже).

6. Рекомендации экспертов и производители

• Выбирайте по плотности мощности <20 Вт/см² для долговечности.
• Производители: Полимернагрев (стандарты), Virage24 (U-формы).
• Отзывы: Патронные 200 Вт хвалят за надежность в станках, но жалуются на хрупкость самоделок.
• Нормы: ГОСТ 18106-90 для ТЭНов — мощность от 100 Вт, T max по материалу.

Для статьи: такая мощность идеальна для нишевых задач, где не нужны гигаватты. Если нужны расчеты под конкретные размеры — используйте онлайн-калькуляторы по R = U²/P. Общий вердикт: да, можно и просто, температура регулируема — от кипятка до красного каления.

7. Возможность создания регулятора температуры

Следующим шагом станет рассмотрение возможностей создания и использования регуляторов температуры для самодельных ТЭНов, что позволит оптимизировать их работу и повысить безопасность.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

7. Возможность создания регулятора температуры

Регулятор температуры — важный элемент системы управления для ТЭНов, позволяющий обеспечить оптимальное использование нагревательных элементов и снизить риски перегрева. Использование термостатов или диммеров позволяет легко контролировать температуру, что значительно улучшает эксплуатационные характеристики устройства и увеличивает его долговечность.

Типы регуляторов

• Механические термостаты: Простые в использовании и недорогие, обеспечивают надежное включение и выключение ТЭНа при достижении заданной температуры.
• Электронные термостаты: Позволяют более точно настраивать температуру, имеют функции программирования и защиты от перегрева.
• Диммеры: Используются для плавного регулирования мощности, что помогает снизить искажения в системе и продлить срок службы ТЭНа.

Установка регулятора

Установка регулятора температуры должна производиться с учетом:

• Номинальных характеристик ТЭНа.
• Обеспечения необходимой изоляции и защиты от влаги.
• Расположения в доступном месте для удобства управления.

Преимущества использования регулятора

• Экономия электроэнергии: Плавное регулирование температуры позволяет избежать ненужных затрат на электроэнергию.
• Увеличение срока службы нагревателя: Контроль за температурой значительно снижает риск перегрева, что способствует долговечности устройства.
• Управление качеством нагрева: Регулятор позволяет точно поддерживать необходимые температурные режимы для различных приложений — от аккуратного нагрева до интенсивной обработки.

8. Применение термисторов и термопар

Для повышения точности контроля температуры можно использовать термисторы и термопары в качестве датчиков.

Термисторы

Термисторы — это резисторы, сопротивление которых меняется под воздействием температуры. С их помощью можно обеспечить высокую точность измерений и быструю реакцию на изменения во внешней среде.

Термопары

Термопары представляют собой два проводника из разных металлов, свариваемых вместе. Изменение температуры вызывает изменение их электродвижущей силы, что можно использовать для получения точных показателей температуры в нагревателе.

9. Безопасность и защита самодельных ТЭНов

Необходимо уделить особое внимание вопросам безопасности при эксплуатации ТЭНов. Вот ключевые рекомендации для безопасного использования:

• Герметичность: Каждый самодельный ТЭН должен быть адаптирован с учетом герметичности системы для предотвращения утечек.
• Короткое замыкание: Убедитесь, что имеются надежные предохранители для защиты от короткого замыкания.
• Регулярный контроль: Проводите периодический контроль исправности и состояния ТЭНа, особенно изоляционных материалов и соединений.
• Использование защитных кожухов: Защитные кожухи помогают избежать не только механических повреждений, но и перегрева окружающих предметов.

10. Перспективы и новые разработки в области ТЭНов

Современные разработки в области материалов и технологий позволяют значительно улучшить характеристики ТЭНов. Ожидается использование более прочных и термостойких материалов, которые могут выдерживать более высокие температуры и обеспечивать долговечность. Также разрабатываются интеллектуальные системы управления нагревом, которые будут учитывать множество факторов, влияющих на эффективность и безопасность работы ТЭНов.

В дальнейшем посредством новых технологий можно ожидать интеграцию ТЭНов с системами автоматизации и «умного» дома, что упростит управление и мониторинг работы устройств.

Таким образом, возможности использования и создания ТЭНов на 200 Вт 220 В, как самодельных, так и серийных, бесконечны и продолжают развиваться, открывая новые горизонты в нагревательных технологиях.
