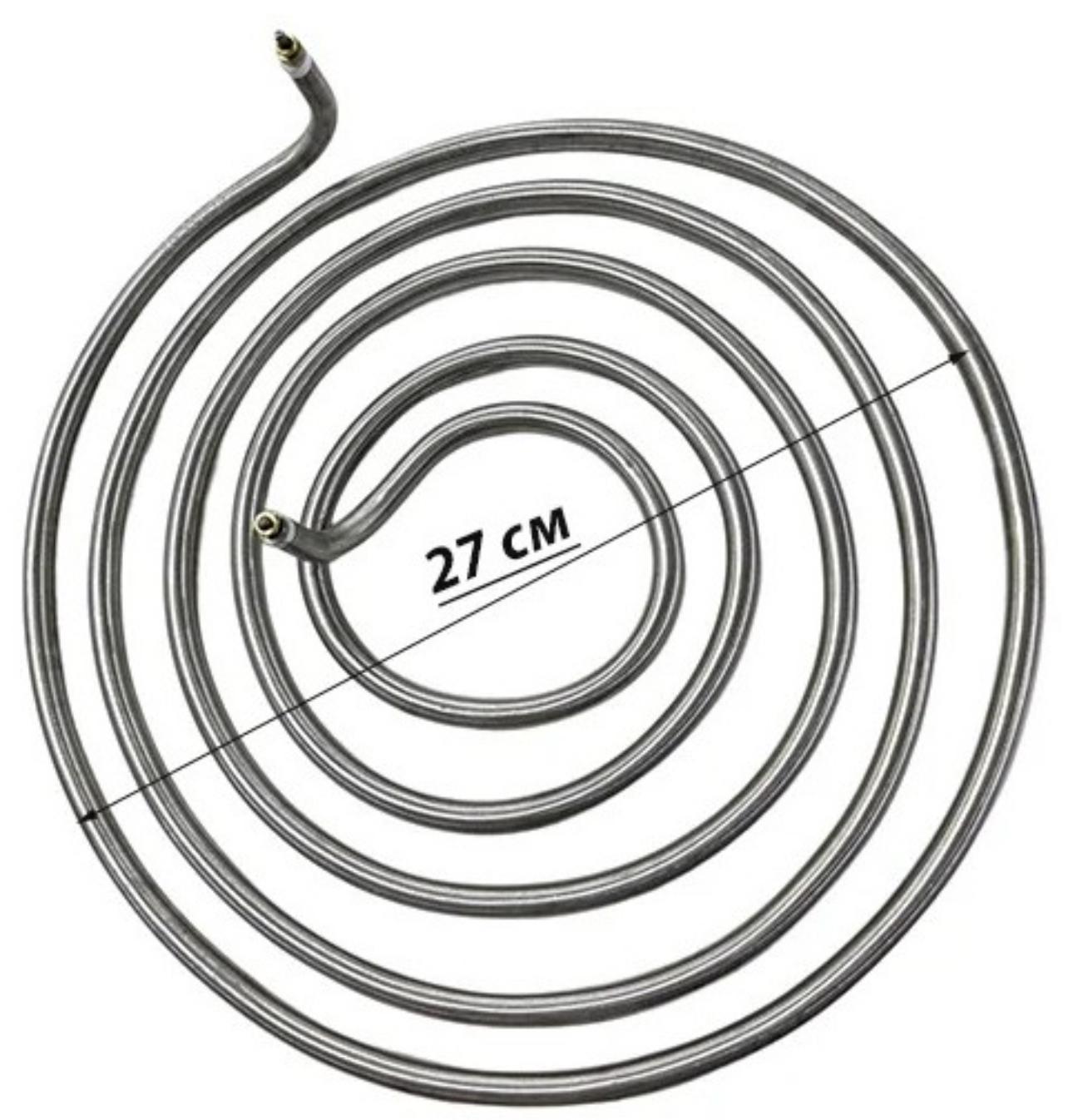

Тэн спиральный. Габариты: 300 х 300 х 10 мм Напряжение: 220 В Мощность: 3 кВт

Конструктивные особенности спирального ТЭНа

Конструкция спирального ТЭНа основана на принципе джоулева нагрева и состоит из нихромовой спирали высокого сопротивления, размещённой внутри металлической оболочки. Оболочка обычно изготавливается из нержавеющей стали (CrNi) или никеля, что обеспечивает устойчивость к коррозии и механическим повреждениям.

Спираль из нихрома (сплав NiCr8020 или Х20Н80) обладает выдающимися характеристиками жаропрочности и жаростойкости, способен длительное время оказывать сопротивление газовой коррозии под воздействием высоких температур, включая воздействие азота и аммиака.

Изолирующий материал между спиралью и оболочкой — уплотненный оксид магния (MgO), который обеспечивает эффективную теплопередачу при сохранении электробезопасности.

<h3>Геометрические параметры конструкции</h3>
<p>Для спирального ТЭНа размером 300×300×10 мм характерны следующие конструктивные элементы:</p>
<ul>
    <li><strong>Поперечное сечение спирали:</strong> прямоугольное (различные типы: 2,2×4,2 мм, 3,2×1,8 мм или 1,3×2,3 мм в зависимости от подтипа)</li>
    <li><strong>Длина развертки нагревателя:</strong> соответствует требуемой мощности согласно таблицам производителя</li>
    <li><strong>Длина ненагреваемых зон:</strong> стандартно 25-50 мм для соединительной зоны и выводов</li>
    <li><strong>Максимальная длина развертки:</strong> до 3000 мм в зависимости от модификации</li>
    <li><strong>Минимальный радиус гибки:</strong> нагреваемая зона 4 мм, ненагреваемая зона 3 мм</li>
</ul>

<h2>Электрические характеристики и энергетика</h2>
<p><strong>Номинальное напряжение питания:</strong> 220 В переменного тока</p>
<p><strong>Мощность:</strong> 3000 Вт (3 кВт) - этот показатель обеспечивает интенсивный нагрев в промышленных приложениях.</p>

<table>
    <tr>
        <th>Параметр</th>
        <th>Значение</th>
    </tr>
    <tr>
        <td>Электрическая прочность изоляции</td>
        <td>минимум 800 В переменного тока</td>
    </tr>
    <tr>
        <td>Сопротивление изоляции</td>
        <td>более 5 МОм при 500 В постоянного тока</td>
    </tr>
    <tr>
        <td>Ток утечки</td>
        <td>менее 0,5 мА при 253 В переменного тока</td>
    </tr>
    <tr>
        <td>Допуски по мощности</td>
        <td>±10% при холодном состоянии</td>
    </tr>
</table>

<h2>Температурные характеристики</h2>
<p><strong>Максимальная поверхностная температура:</strong> до 750-800°C в зависимости от типа и конфигурации. Спиральный ТЭН обеспечивает <strong>быстрый нагрев</strong> и <strong>быстрое остывание</strong>, что позволяет достигать высокой точности регулирования температуры вплоть до <strong>±0,5°C</strong>. Это критически важно для промышленных приложений.</p>

<h2>Конструктивное исполнение и варианты подключения</h2>
<p>Спиральные ТЭНы предлагаются с различными типами расположения выводов:</p>
<ul>
    <li><strong>Аксиальное расположение</strong> - выводы расположены по оси нагревателя</li>
    <li><strong>Радиальное расположение</strong> - выводы выходят перпендикулярно оси</li>
    <li><strong>Тангенциальное расположение</strong> - выводы расположены касательно к спирали</li>
</ul>
<p><strong>Стандартная длина выводов подключения:</strong> 1000 мм, хотя возможна индивидуальная подгонка под требования.</p>

<h2>Основные преимущества спиральных ТЭНов</h2>
<p>К числу ключевых преимуществ спиральных ТЭНов относятся:</p>
<ul>
    <li><strong>Высокая плотность мощности:</strong> способность генерировать значительное количество тепла в компактных габаритах.</li>
    <li><strong>Энергоэффективность:</strong> высокая конверсия электрической энергии в тепловую без промежуточных потерь.</li>
    <li><strong>Быстрый отклик:</strong> мгновенный нагрев и быстрое остывание.</li>
    <li><strong>Гибкость и формаемость:</strong> возможность адаптации под геометрию нагреваемой детали.</li>
    <li><strong>Долговечность и устойчивость:</strong> использование нержавеющей стали для корпуса.</li>
    <li><strong>Равномерный нагрев:</strong> 360-градусное покрытие и опциональное распределение мощности.</li>
    <li><strong>Самоочищение:</strong> предотвращение образования накипи в водных системах.</li>
</ul>

<h2>Сферы применения спиральных ТЭНов</h2>
<p>Спиральные нагреватели находят применение в различных отраслях:</p>
<ul>
    <li><strong>Горячеканальные системы пресс-форм:</strong> для литья пластмасс.</li>
    <li><strong>Системы горячего водоснабжения:</strong> в проточных водонагревателях.</li>
    <li><strong>Нагрев воздуха:</strong> в высокотехнологичном производстве.</li>
    <li><strong>Прочие промышленности:</strong></li>
    <ul>
        <li>химические, биологические и ядерные реакторы;</li>
        <li>выдувное формование и экструзия пластмасс;</li>
        <li>вакуумные системы;</li>
        <li>нагрев заготовок металла;</li>
        <li>втулки для литья без бегунков;</li>
        <li>обогрев литейных форм и термопластавтоматов.</li>
    </ul>
</ul>

<h2>Технические спецификации для проектирования</h2>
<p>При проектировании спирального ТЭНа 300×300×10 мм с мощностью 3 кВт следует учитывать:</p>
<ul>
    <li><strong>Поверхностная нагрузка:</strong> зависит от рабочей температуры.</li>
    <li><strong>Электробезопасность:</strong> изоляция выдерживает минимум 800 В переменного тока.</li>
    <li><strong>Возможность встроенной термопары:</strong> опция установки для автоматического контроля температуры.</li>
    <li><strong>Индивидуальное изготовление:</strong> возможность изготовления по индивидуальным проектам.</li>
</ul>

<h2>Особенности эксплуатации и преимущества в системах управления</h2>
<p>Высокая скорость нагрева и остывания спиральной конструкции обеспечивает:</p>
<ul>
    <li>компенсацию перепадов давления в системе;</li>
    <li>компенсацию перепадов напряжения в сети;</li>
    <li>быструю реакцию на изменение температуры;</li>
    <li>бесступенчатую регулировку мощности;</li>
    <li>поддержание постоянной температуры выходящей среды;</li>
    <li>управление скоростью протока;</li>
</ul>

<h2>Материалы и долговечность</h2>
<p><strong>Материал оболочки:</strong> нержавеющая сталь CrNi обеспечивает защиту от коррозии и механических повреждений, а также длительный срок службы. <strong>Нихромовая спираль</strong> обладает жаропрочностью и жаростойкостью, что гарантирует надежную работу спирального ТЭНа в течение многих лет эксплуатации с минимальным обслуживанием.</p>

<h2>Практическое применение</h2>
<p>Спиральный ТЭН 300×300×10 мм, 220 В, 3 кВт представляет собой мощное решение для промышленных систем, требующих компактного размещения высокомощного нагревателя, точного контроля температуры, равномерного распределения тепла и быстрого отклика на изменение параметров системы.</p>

Система управления и автоматизация

Одной из ключевых особенностей спирального ТЭНа 300×300×10 мм является возможность интеграции в системы автоматического управления. Это позволяет значительно повысить эффективность работы устройства и наладить более оптимальное его использование в производственных процессах.

Использование электронных контроллеров для управления температурой позволяет достичь высокой точности в поддержании заданного температурного режима. Современные системы могут регулировать мощность нагрева в зависимости от реальных потребностей, что снижает затраты на энергию и увеличивает срок службы оборудования.

<h3>Преимущества автоматизации</h3>
<ul>
    <li><strong>Мониторинг состояния:</strong> автоматизированные системы способны оперативно реагировать на сбои и изменения в параметрах, что обеспечивает надежность работы ТЭНа.</li>
    <li><strong>Адаптивное управление:</strong> возможность подстраивать параметры нагрева в зависимости от вариаций в среде, объеме или форме нагреваемого объекта.</li>
    <li><strong>Программирование:</strong> использование таймеров и программируемых логических контроллеров для автоматизации процесса нагрева.</li>
</ul>

<h2>Технические аспекты установки и подключения</h2>
<p>Правильная установка спирального ТЭНа - важный шаг для обеспечения его эффективной работы. Следует учитывать несколько основных моментов:</p>
<ul>
    <li><strong>Условия окружения:</strong> место установки должно обеспечивать защиту от механических повреждений, влаги и коррозийных веществ.</li>
    <li><strong>Подключение электрических выводов:</strong> необходимо соблюсти рекомендации производителя о размещении и длине выводов подключения, чтобы предотвратить возможные неисправности.</li>
    <li><strong>Изоляция:</strong> обязательно проверить целостность изоляционного материала, чтобы избежать короткого замыкания и других электрических проблем.</li>
</ul>

<h3>Технологические требования</h3>
<p>При проектировании системы с использованием спирального ТЭНа необходимо учитывать:</p>
<table>
    <tr>
        <th>Параметр</th>
        <th>Рекомендации</th>
    </tr>
    <tr>
        <td>Температура окружения</td>
        <td>Не должна превышать рекомендуемую производителем для длительной эксплуатации нагревателя.</td>
    </tr>
    <tr>
        <td>Питание</td>
        <td>Должно соответствовать номинальному напряжению (220 В) и соблюдаться электробезопасность.</td>
    </tr>
    <tr>
        <td>Месторасположение</td>
        <td>Обеспечить достаточную вентиляцию вокруг ТЭНа для предотвращения перегрева.</td>
    </tr>
</table>

<h2>Экономическая эффективность</h2>
<p>Внедрение спирального ТЭНа в производственные процессы обеспечивает не только высокую производительность, но и экономическую эффективность. За счет высокой плотности мощности и быстрой реакции на изменения температуры, возможно сократить время, необходимое для достижения заданных температур.</p>
<p>Кроме того, за счет уменьшения потерь энергии и более точного управления нагревом достигается значительная экономия на операционных расходах. Это делает использование спиральных ТЭНов не только технологически обоснованным, но и финансово выгодным решением для бизнеса.</p>

<h2>Заключение</h2>
<p>Спиральный ТЭН 300×300×10 мм, 220 В, 3 кВт является универсальным и высокоэффективным решением для широкого спектра промышленных приложений. Учитывая все его технические характеристики и эксплуатационные особенности, можно уверенно сказать, что этот нагреватель обеспечит надежность и высокую производительность в ходе выполнения технологических задач.</p>
