Воздушный(сухой) ТЭН для нагрева воздуха. Мощность 1 кВт

Воздушный(сухой) ТЭН для нагрева воздуха. Мощность 1 кВт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Основные характеристики и параметры

Электрические параметры

Номинальное напряжение воздушных ТЭНов мощностью 1 кВт составляет 220 В, что делает их совместимыми со стандартными бытовыми и промышленными сетями. Mощность, фиксированная на уровне 1000 Вт, обеспечивает эффективный нагрев воздушных потоков среднего объема.

Ресурс работы типичного воздушного ТЭНа составляет 3000 часов, что позволяет использовать их почти год при интенсивности работы 8 часов в сутки.

Физические размеры

Диаметр трубки колеблется от 12 до 13 мм. Наиболее распространены элементы с диаметром 13 мм для углеродистой стали и 12 мм для нержавеющей стали. Межцентровое расстояние для U-образных ТЭНов обычно составляет около 73 мм, что обеспечивает компактность конструкции.

Материалы исполнения

Углеродистая сталь

Углеродистая сталь применяется как наиболее экономичный вариант при стандартных условиях. Эти ТЭНы подходят для нагрева спокойного воздуха и газов в промышленных установках. Они обеспечивают надежную работу и имеют доступную цену при отсутствии агрессивной среды.

Нержавеющая сталь

Нержавеющая сталь используется в более жестких условиях эксплуатации, требующих повышенной коррозионной стойкости. Этот материал продлевает срок службы ТЭНов и допускает использование в средах высоких влажностей или с химическими веществами. За счет этого стоимость таких элементов выше, однако они окупаются за счет долговечности.

Конструктивные формы

Прямые (обдуваемые) ТЭНы

Прямые воздушные ТЭНы выполнены в виде развернутой трубки, часто с оребрением для увеличения эффективной площади теплообмена. Достоинства этой конфигурации включают:

• Оптимальное распределение тепла при обдуве воздухом;
• Компактность в установке;
• Легкость монтажа в узких корпусах оборудования;
• Минимальное сопротивление воздушному потоку.

Оребренные элементы имеют специальные ребра, что значительно увеличивает площадь теплообмена и улучшает передачу тепла к воздуху.

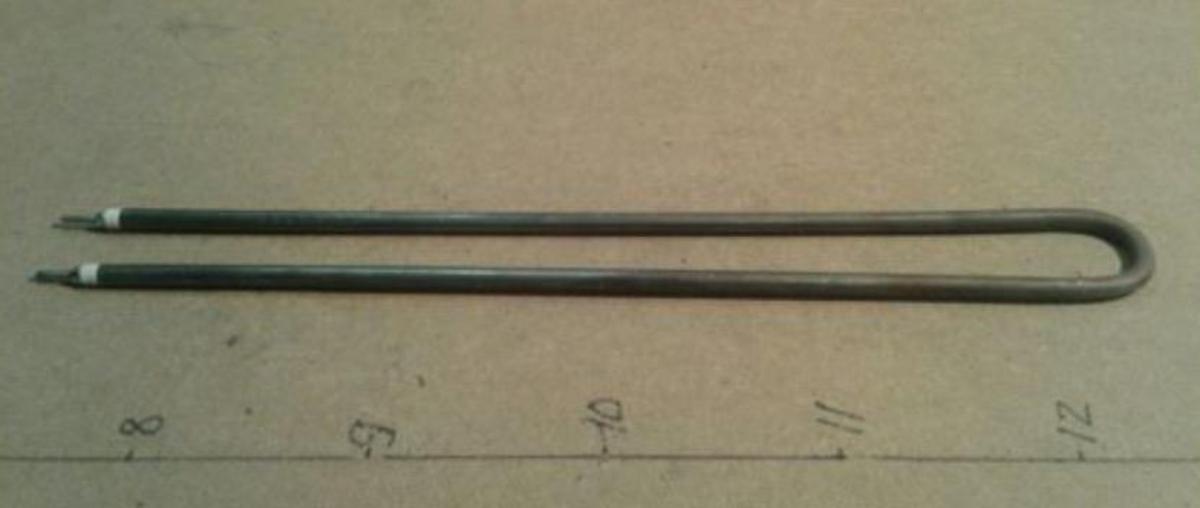

U-образные ТЭНы

U-образные ТЭНы предназначены для компактного размещения в ограниченном пространстве. Основные характеристики:

• Меньшие габариты при аналогичной развернутой длине;
• Высокая универсальность применения;
• Совместимость с стандартными гнездами оборудования;
• Увеличенная конвекция воздуха вокруг нагревателя.

Типы контактных соединений

Воздушные ТЭНы подключаются к электросети через различные типы контактов:

• Шпилька резьбовая М4 — наиболее распространенный тип, обеспечивающий надежное крепление;
• Контактный стержень в трубе — помещается непосредственно внутри трубки элемента;
• Контактный стержень в заделке — длина заделки обычно составляет 40 мм.

Такое разнообразие контактов позволяет адаптировать ТЭНы к различным схемам подключения.

Области применения

Воздушные ТЭНы мощностью 1 кВт находят применение в:

• Нагреве спокойного воздуха в технологических установках;
• Нагреве газовых смесей в промышленных процессах;
• Воздушном отоплении в бытовых приборах (тепловентиляторы, конвекторы);
• Сушке материалов с использованием горячего воздуха;
• Подогреве воздуха перед другими технологическими процессами.

Обозначение в каталогах помогает правильно выбрать элемент для конкретного применения; буква S указывает на использование для спокойного воздуха, а R30 — для обдувных систем.

Технические обозначения и маркировка

Воздушные ТЭНы маркируются следующим образом (например, 60А13/1.0S.220Ф1):

• 60 — длина в развертке (в см);
• А13 — алюминий оребренный, диаметр 13 мм (или углеродистая сталь);
• 1.0 — мощность 1 кВт;
• S — среда (спокойный воздух);
• 220 — напряжение 220 В;
• Ф1 или Ф2 — форма (прямая или U-образная).

Альтернативная маркировка может включать индекс R30 для обдувных ТЭНов и указание материала.

Практические характеристики и производительность

Масса ТЭНа зависит от конструкции и материала. Например, U-образный ТЭН длиной 80 см из нержавеющей стали весит примерно 390 граммов, что облегчает его монтаж и обслуживание.

Развернутая длина значительно больше габаритного размера: если установочный размер составляет 490 мм для U-образного элемента, то развернутая длина достигает 1000 мм, что позволет более эффективно использовать тепловую мощность устройства.

Преимущества воздушных ТЭНов мощностью 1 кВт

• Оптимальная мощность для большинства бытовых и малых промышленных приложений;
• Простота подключения к стандартной сети 220 В;
• Универсальность — возможность использования в различных конструкциях оборудования;
• Надежность — при правильной эксплуатации обеспечивают тысячи часов работы;
• Доступная стоимость — имеется широкий ценовой диапазон от экономичных до премиум-вариантов;
• Эффективность теплопередачи — особенно заметно при использовании оребренных конструкций.

Выбор между конструктивными вариантами

При выборе воздушного ТЭНа мощностью 1 кВт стоит учитывать:

• Габариты оборудования — для узких корпусов предпочтительнее U-образные элементы;
• Интенсивность обдува — оребренные прямые ТЭНы лучше подходят для интенсивного обдува;
• Условия окружающей среды — при высокой влажности выбирают нержавеющую сталь;
• Требуемый ресурс — элементы из нержавеющей стали обеспечивают большую долговечность;
• Бюджет — углеродистая сталь является более доступной, но менее долговечной.

Стоимость и доступность

На российском рынке воздушные ТЭНы мощностью 1 кВт предлагаются по следующим ценовым диапазонам: от 620 рублей за базовые модели до 3400 рублей за элементы с повышенными характеристиками и материалами. Нержавеющие ТЭНы обычно стоят от 700 рублей и выше.

Элементы доступны в различных регионах через интернет-магазины с доставкой транспортными компаниями. Часто предлагается возможность отгрузки в день заказа при оплате до обеда.

Заключительные рекомендации

Воздушные ТЭНы мощностью 1 кВт остаются востребованным выбором благодаря сочетанию надежности, эффективности и доступности. Разнообразие конструктивных решений позволяет подобрать оптимальный вариант для конкретного применения, будь то бытовая техника или промышленное оборудование.

Далее мы рассмотрим практические аспекты установки и обслуживания воздушных ТЭНов, а также их влияние на энергоэффективность.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка и обслуживание воздушных ТЭНов

Подготовка к установке

Перед началом установки воздушного ТЭНа мощностью 1 кВт важно провести тщательную подготовку. Убедитесь, что общее состояние электросети соответствует заявленным техническим характеристикам ТЭНа. Необходимо также подготовить инструменты и материалы для монтажа, такие как:

• Изолента;
• Крепежные элементы;
• Инструменты для работы с электрикой (отвертки, плоскогубцы, мультиметр).

Процесс установки

Установка воздушного ТЭНа может варьироваться в зависимости от типа конструкции и назначения устройства. Основные шаги, которые следует выполнить:

1. Выбор места установки: Убедитесь, что место для установки хорошо проветривается и не подвержено воздействиям влаги или химических веществ.
2. Крепление ТЭНа: Закрепите нагревательный элемент в соответствии с рекомендациями производителя. Используйте любые доступные крепежные элементы для надежной фиксации.
3. Подключение к электросети: Позаботьтесь о том, чтобы подключение осуществлялось через соответствующий тип контакта. При необходимости используйте защитные устройства, чтобы избежать короткого замыкания или перегрева.

Обслуживание и профилактика

Для достижения максимальной эффективности и долговечности воздушного ТЭНа необходимо регулярно проводить техническое обслуживание. Рекомендуемые мероприятия:

• Чистка поверхности: Регулярно очищайте ТЭН от пыли и загрязнений, чтобы избежать перегрева и снижения эффективности нагрева.
• Проверка электрических соединений: Убедитесь, что все подключения надежны и не имеют корродирующих участков.
• Мониторинг работы: Следите за температурным режимом и производительностью устройства, чтобы выявить возможные неисправности на ранних стадиях.

Энергоэффективность воздушных ТЭНов

Воздушные ТЭНы мощностью 1 кВт обладают высоким уровнем энергоэффективности, что делает их идеальными для использования как в промышленности, так и в бытовых условиях. Эффективность работы достигается за счет:

• Минимизации потерь тепла: Воздух, проходя мимо нагревательного элемента, получает максимальное количество энергии наиболее экономичным способом.
• Инновационных технологий: Современные ТЭНы часто оснащаются автоматизированными системами контроля, позволяющими оптимально распределять доступную мощность.

Проблемы и их решения

Несмотря на высокую надежность, воздушные ТЭНы могут время от времени сталкиваться с определенными проблемами. Вот несколько распространенных неисправностей и рекомендации по их устранению:

Сравнение с альтернативными решениями

Воздушные ТЭНы мощностью 1 кВт могут быть сравнены с другими типами нагревательных элементов, такими как конвекторы или газовые котлы. Преимущества ТЭНов включают:

• Низкие эксплуатационные расходы: Не требуют сложного обслуживания и имеют относительно низкую стоимость эксплуатации.
• Гибкость в использовании: Подходят для разнообразных приложений, включая сушки и различные производственные процессы.
• Простота установки: Не требуют сложных систем вентиляции или газопроводов, что облегчает монтаж.

Далее мы рассмотрим, как выбрать идеальный ТЭН для конкретного применения, учитывая различные аспекты, влияющие на эффективное его использование.
