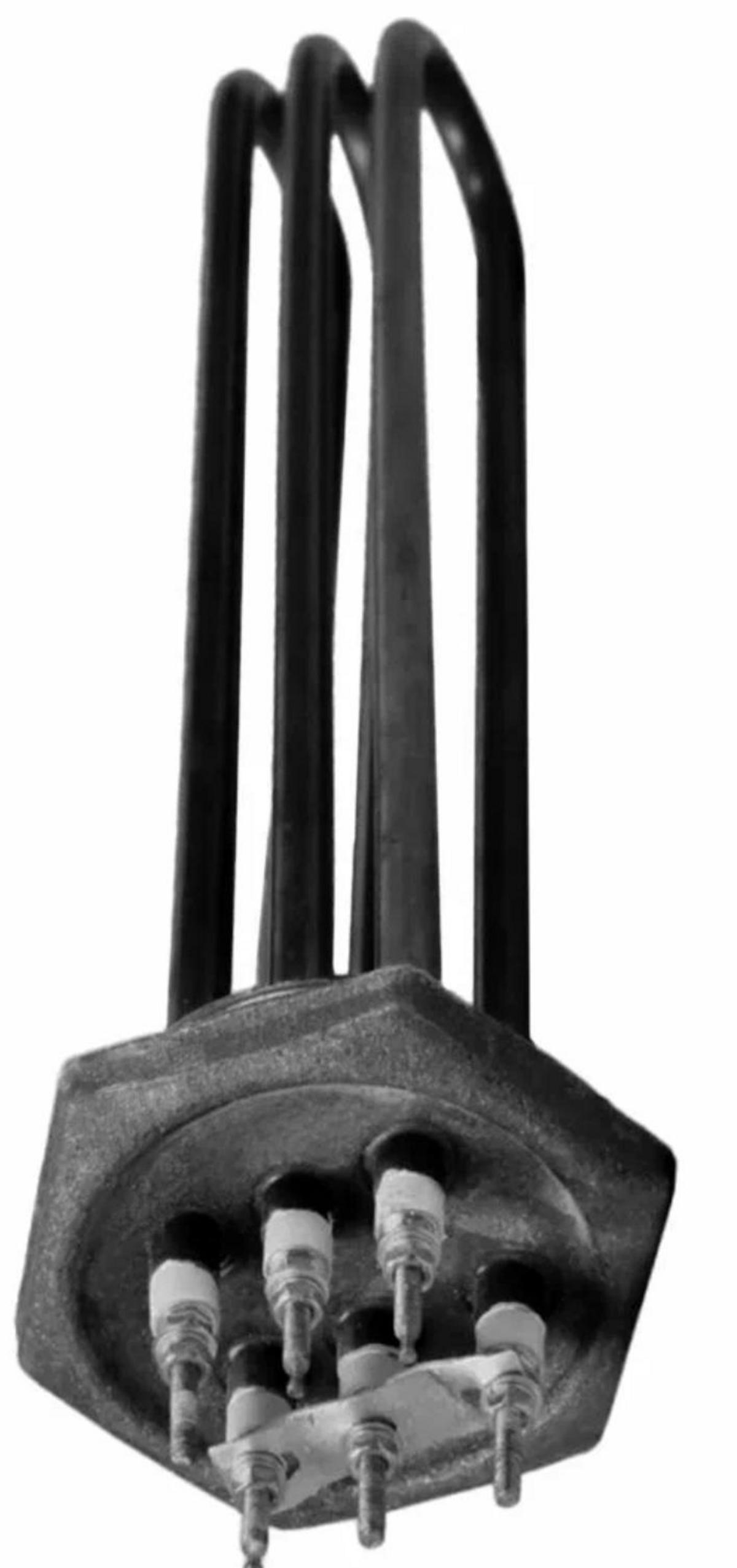

ТЭН Секция эл.нагревателей СЭВ-6 кВт фланец Резьба Ду-50 Длина 540 мм ТЭН для нагрева воды в длинной ёмкости
ТЭН Секция эл.нагревателей СЭВ-6 кВт
фланец
Резьба Ду-50
Длина 540 мм
ТЭН для нагрева воды в длинной ёмкости
Основные характеристики и назначение
ТЭН СЭВ-6 кВт представляет собой группу из трех трубчатых электронагревателей по 2,0 кВт каждый, которые закреплены на фланце. Это устройство разработано для сокращения времени нагрева жидкости и экономии места при монтаже.
Блок предназначен для нагрева:
- Воды (обозначение «Р»)
- Минеральных масел (обозначение «Z»)
- Теплоносителей на основе этиленгликоля
Устройство эксплуатируется в резервуарах под давлением не превышающим 2,0-2,5 атм.
Технические спецификации
| Параметр | Значение |
|---|---|
| Мощность | 6 кВт (6000 Вт) |
| Напряжение питания | 220 В или 220/380 В |
| Конфигурация | 3 ТЭНа по 2,0 кВт |
| Диаметр трубки | 8-10 мм |
| Длина блока | 370 мм (активная часть 352 мм) |
| Фланец | Резьбовой, размер G2 1/2″ или G2,5″ (74-76 мм) |
| Материал корпуса | Углеродистая сталь или нержавеющая сталь |
| Характер нагрева | Нагревание и кипячение с температурой оболочки до 100°С |
Конструктивные особенности
Блок ТЭН (ТЭНБ) состоит из следующих компонентов:
- Фланец — смонтирован с одной стороны с резьбой для подключения к емкости, с другой стороны имеет шестигранник под ключ для удобства монтажа.
- Трубчатые нагреватели — обычно три штуки, соединенные параллельно на рабочее напряжение 220 В.
- Нагревательная проволока — специальная проволока с высоким электросопротивлением, обеспечивающая эффективное преобразование электроэнергии в тепло.
- Корпус — изготовлен из высокотемпературостойкой и коррозионностойкой стали.
Конструкция блока является неразъемной, что обеспечивает надежность и долговечность.
Особенности для нагрева воды в длинных емкостях
Специальная конструкция ТЭН СЭВ-6 кВт с фланцем размером Ду-50 и длиной 540 мм делает его идеальным решением для длинных контейнеров и резервуаров:
- Оптимальная длина (540 мм) позволяет расположить нагреватель вдоль длинной емкости для равномерного распределения тепла.
- Широкий фланец (Ду-50) обеспечивает надежное крепление в емкости.
- Быстрое прогревание — благодаря трем параллельным нагревателям мощность распределяется равномерно, обеспечивая оперативный высокотемпературный нагрев.
- Экономия пространства — компактное расположение элементов позволяет эффективно использовать внутреннее пространство емкости.
Схемы подключения
По условиям поставки ТЭНы в блоке соединены перемычками параллельно на рабочее напряжение 220 В. При монтаже к трехфазной сети 380 В допускается отсоединить одну перемычку, переведя соединение в схему «звезда» (Y).
Для подключения блока ТЭН к электрической цепи может служить любая пара выводов ТЭН, не соединенная между собой.
Промышленное применение
ТЭН СЭВ-6 кВт применяется в конструкции различного оборудования:
- Парогенераторы промышленного назначения
- Котлы отопления (например, ЭВП-6)
- Электрокотлы (ЭВПМ-6)
- Установки для нагрева теплоносителей в системах отопления
- Промышленные установки для нагрева масел и воды в резервуарах
Блоки ТЭН могут эксплуатироваться в помещениях без повышенной опасности.
Материалы и качество изготовления
Блоки ТЭН производятся из материалов высокого качества, что гарантирует:
- Бесперебойную работу — надежная конструкция выдерживает интенсивные режимы эксплуатации.
- Большой срок службы — корпуса изготавливаются из стали, устойчивой к высоким температурам и коррозии.
- Высокая эффективность — специальная проволока с высоким уровнем электросопротивления обеспечивает оптимальное преобразование электроэнергии в тепло.
Правила эксплуатации
При использовании ТЭН СЭВ-6 кВт рекомендуется учитывать следующие аспекты:
- Эксплуатировать ТЭНБ можно только в той среде, для которой они предназначены.
- Активная часть корпуса электронагревателей должна полностью находиться в рабочей среде — это критическое требование для безопасной работы.
- Конструкция блока является неразъемной, что исключает возможность самостоятельного ремонта.
Стоимость и доступность
На российском рынке ТЭН СЭВ-6 кВт доступен по цене от 952 до 2080 рублей в зависимости от производителя, материала корпуса (углеродистая сталь или нержавеющая) и поставщика. Изделие производится в России несколькими компаниями, включая ООО ПКФ «Элвин».
Преимущества выбора ТЭН СЭВ-6 кВт для длинных емкостей
- Специальная геометрия (длина 540 мм, фланец Ду-50) оптимизирована для длинных резервуаров.
- Равномерный нагрев — три параллельные секции обеспечивают распределение тепла по всей длине емкости.
- Надежность — неразъемная конструкция гарантирует долговечность.
- Универсальность — подходит для воды, масел и теплоносителей.
- Простота монтажа — прямое крепление через фланец без дополнительных адаптеров.
- Экономическая эффективность — оптимальное соотношение мощности, размера и стоимости.
ТЭН СЭВ-6 кВт с указанными параметрами (фланец Ду-50, длина 540 мм) является универсальным решением для профессионального и промышленного применения в системах теплоснабжения и водонагрева.
Следующая часть: Применение и инсталляция ТЭН СЭВ-6 кВт
Применение ТЭН СЭВ-6 кВт
ТЭН СЭВ-6 кВт находит широкое применение в различных отраслях благодаря своей мощности, надежности и многофункциональности. Он идеально подходит для нагрева воды и других жидкостей в широком спектре промышленных и бытовых установок.
Системы отопления
Одним из основных применений ТЭН СЭВ-6 кВт являются системы отопления. Он может быть использован:
- В качестве основного источника тепла в электрических котлах.
- В качестве дополнительного элемента для повышения температуры теплоносителя в системе.
- Для нагрева воды в бытовых и промышленных водонагревателях.
Паровые установки
ТЭН СЭВ-6 кВт также подходит для парогенераторов, где используется для быстрого и эффективного преобразования воды в пар:
- В паровых котлах для повышения производительности.
- В процессах, требующих точного контроля температуры и давления.
Промышленные процессы
В различных промышленных процессах ТЭН СЭВ-6 кВт используется для:
- Нагрева минеральных масел и других теплоносителей в производственных циклах.
- Нагрева жидкостей в технологических процессах, где требуется поддержание определённых температур.
Инсталляция ТЭН СЭВ-6 кВт
Процесс установки зависит от специфики применения, но общий алгоритм достаточно прост. Он включает в себя следующие этапы:
Подготовка места установки
Перед установкой важно тщательно подготовить место, следуя ряду рекомендаций:
- Проверьте, чтобы место монтажа было доступно для обслуживания.
- Убедитесь, что имеются все необходимые инструменты для подключения и монтажа.
- Проверьте соответствие конструкции блока ТЭН спецификациям резьбы резервуара.
Монтаж
Процесс монтажа ТЭН СЭВ-6 кВт включает:
- Установите ТЭН в подходящее место, используя резьбовое соединение.
- Подсоедините электрическую цепь, учитывая схему подключения, указанную в документации.
- Проверьте все соединения на плотность и надежность.
Проверка
После завершения монтажа следует провести проверку:
- Запустите систему и внимательно следите за состоянием подключенных компонентов.
- Убедитесь в отсутствии утечек и нормальной работе устройства.
Устранение неполадок
При эксплуатации ТЭН СЭВ-6 кВт могут возникать некоторые неполадки. Знание основных симптомов и методов их устранения может помочь избежать больших проблем:
- Неисправный нагрев: Проверьте электрические соединения и уровень жидкости в резервуаре.
- Перегрев: Убедитесь, что активная часть полностью погружена в рабочую среду и что система имеет адекватную вентиляцию.
- Неравномерный нагрев: Можно проверить работу всех секций нагревателей и их состояние.
Рекомендации по обслуживанию
Регулярное обслуживание ТЭН СЭВ-6 кВт поможет продлить срок службы устройства и улучшить его эффективность:
- Периодически проверяйте станционные крепления и электрические соединения.
- Очистка нагревательных элементов от накипи и других отложений.
- Следите за сроками эксплуатации и заменяйте компоненты по мере необходимости.
Соблюдение этих простых рекомендаций позволит максимально эффективно использовать ТЭН СЭВ-6 кВт и продлить его срок службы без значительных затрат.
