Тэн на Коландры в прачке. ТЭН-351-10/3,0 J220

Что такое коландры и роль ТЭНа в них

Коландры (от нем. Kolander) — это промышленные ротационные глажильные машины, которые находят широкое применение в прачечных для обработки значительных объемов белья. Эти устройства совмещают механическую глажку с паровым увлажнением: вращающийся цилиндр нагревает белье паром из встроенного котла. ТЭН-351-10/3,0 J220 играет здесь ключевую роль, монтируясь в компактные котлы коландр, таких брендов как Kannegiesser, Veit и отечественных аналогов, например, «Пралма». Этот нагреватель обеспечивает стабильную подачу пара под давлением, необходимую для качественной глажки.

Компактные размеры и малая масса ТЭНа позволяют интегрировать его в оборудование без серьезных изменений, а быстрая реакция на нагрузки помогает минимизировать простои. В современных прачечных коландры способны обрабатывать от 100 до 500 кг белья за цикл, что делает надежное функционирование ТЭНа критически важным: он генерирует пар, отвечающий за равномерное увлажнение и глажку тканей, предотвращая их сморщивание.

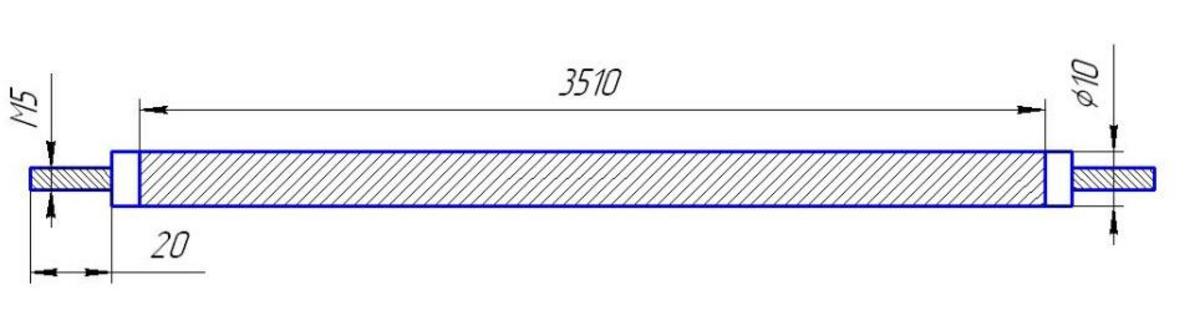

Конструкция ТЭН-351-10/3,0 J220: классический трубчатый нагреватель

ТЭНы этой серии представляют собой герметичные трубчатые электронагреватели, оснащенные никелевой (нихромовой) спиралью, изолированной оксидом магния (MgO) и заключенной в оболочку из нержавеющей стали. Спираль функционирует по эффекту Джоуля-Ленца: электрический ток нагревает ее, а тепло передается через изолятор на оболочку, которая непосредственно контактирует с водой или паром.

Расшифровка маркировки

Материалы, используемые в конструкции, такие как нержавеющая сталь оболочки и оксид магния, обеспечивают стойкость к коррозии и накипи, позволяя работать ТЭНу с высокой эффективностью и долговечностью. Диаметр трубки в 10 мм способствует достижению удельной мощности до 9 Вт/см², при этом снижается риск перегрева, что обеспечивает продолжительный срок службы нагревателя.

Основные технические характеристики

Расчет удельной мощности показывает, что для длины 351 мм и окружности трубки около 3,14 см (диаметр 10 мм) площадь составляет примерно 110 см². При мощности в 3 кВт удельная мощность локально достигает примерно 27 Вт/см², но благодаря равномерной намотке спирали этого не достаточно, чтобы вызвать перегрев.

Применение в прачечных: от установки до эксплуатации

В коландрах прачечных ТЭН-351-10/3,0 J220 обеспечивает необходимый нагрев воды, что позволяет производить пар, подаваемый на вращающийся валец. Процесс нагрева включает доведение воды до состояния кипения (100–120°C под давлением), что необходимо для увлажнения белья во время глажки при температурах около 150–180°C. Данная модель идеальна для средних коландр с объемом котла 50–100 л, достигнув температуры за 20–30 минут даже при максимальных нагрузках.

Типичные сценарии

• Промышленные прачечные: обработка гостиничного и больничного белья.
• Совместимость: подходит для моделей Kannegiesser (HS-серия), Veit (P-Neo) и «Пралма» (РОТ-1/2).
• Альтернативы: воздушные и масляные ТЭНы для других систем, однако водяные остаются оптимальными для пара.

Установка

1. Отключить питание и слить воду из котла.
2. Снять старый ТЭН (резьба или фланец).
3. Установить новый с уплотнителями и заземлить.
4. Проверить герметичность (при давлении 5–7 бар).
5. Заполнить водой и протестировать нагрев.

Эксплуатация

Качественная эксплуатация ТЭНа требует регулярной промывки от накипи (рекомендовано использование средств на основе лимонной кислоты) и контроля температуры с помощью термопары. Срок службы нагревателя в нормальных условиях составляет от 2 до 5 лет при удельной мощности ниже 9 Вт/см².

Преимущества и недостатки ТЭН-351-10/3,0 J220

Преимущества

• Компактность: размеры 351×10 мм позволяют установить нагреватель в узкие котлы без дополнительных доработок.
• Доступная цена: стоимость колеблется между 1500 и 3000 руб. (опт от 1100 руб./шт), что делает его более экономичным по сравнению с импортными аналогами.
• Стойкость: использование нержавеющей стали и небольшого диаметра минимизирует образование накипи и позволяет быструю реакцию на нагрузки.
• Легкость замены: стандартизированные размеры обеспечивают совместимость с популярными производителями.
• Эффективность: КПД более 95% и равномерный нагрев без холодных зон.
• Безопасность: соответствует ГОСТ, с наличием обязательного заземления и изоляцией мощностью ≥5 мм.

Недостатки

• Высокая удельная мощность может сократить срок службы при использовании жесткой воды; рекомендуется установка фильтров.
• Не подходит для сверхбольших котлов объемом больше 100 л — требуется модель с большей длиной.
• Требует регулярного обслуживания для предотвращения накипи в агрессивных средах.

Сравнение с аналогами и плоскостными нагревателями

ТЭН-351 выигрывает в коландрах благодаря своим компактным размерам и стойкости к воздействию водной среды. В то время как плоскостные нагреватели, такие как 97×160, идеально применяются для поверхностного нагрева, для больших объемов пара водяные ТЭНы демонстрируют лучшие результаты. Выбор подходящего устройства зависит от конкретных нужд и условий эксплуатации.

Советы по выбору, обслуживанию и ремонту для прачечных

Выбор ТЭНа

При выборе ТЭНа для коландр важны несколько критериев, которые помогут обеспечить максимальную эффективность и долговечность оборудования. Учитывайте следующие аспекты:

• Объем котла: расчет мощности должен быть в пределах 30–50 Вт на литр, чтобы обеспечить оптимальную производительность.
• Материал нагревателя: предпочтение следует отдавать нержавеющей стали, которая устойчива к коррозии и воздействию моющих средств.
• Монтаж: убедитесь, что нагреватель соответствует стандартам установки (резьба или фланец) в зависимости от модели коландра.
• Качество изготовления: обратите внимание на отсутствие изломов на поверхности нагревателя, что критично для безопасной эксплуатации.

Ошибки при выборе

Существует ряд распространенных ошибок, которых следует избегать:

• Выбор ТЭНа с высокой удельной мощностью (более 11 Вт/см²) может привести к перегреву и, как следствие, к выходу из строя нагревателя.
• Игнорирование заземления: обязательно следите за тем, чтобы оборудование было правильно заземлено, что обеспечит безопасность на рабочем месте.

Обслуживание ТЭНа

Регулярное обслуживание — ключ к долговечной и надежной работе ТЭНа. Основные инструкции по уходу:

• Проводите промывку каждые 1–2 месяца: используйте 5% раствор лимонной кислоты при температуре 60°C в течение 2–4 часов для эффективного удаления накипи.
• Контролируйте температуру с использованием термопары: температурные значения выше 150°C могут привести к повреждениям.
• Проверяйте изоляцию с помощью мегомметра: необходимая электрическая прочность должна быть выше 1500 В.

Ремонт ТЭНа

В случае выхода из строя нагревателя рекомендуется соблюдать следующие правила:

• При выявлении пробоя в изоляции следует сразу же заменить ТЭН на новый. Попытки починить спираль могут привести к дополнительным повреждениям.

Интересные факты о ТЭНах

Для более глубокого понимания устройства и его применения могут быть полезны следующие факты:

• ТЭНы прошли значительную эволюцию — от первых ламп накаливания в начале 1900-х до современных моделей с использованием оксидов магния (MgO), внедренных в 1930-х годах.
• В промышленных прачечных ТЭНы могут существенно экономить до 30% энергии по сравнению с газовыми котлами, что делает их более экономичным решением.
• Некоторые аналоги ТЭНа успешно применяются в автомобильной промышленности для подогрева зеркал, однако с меньшей мощностью.
• Будущее ТЭНов заключается в интеграции IoT-технологий, что позволит создавать «умные» прачечные с возможностью мониторинга и управления нагревом в режиме реального времени.

Тестирование накипезащиты и выбор дополнительных средств

Одной из ключевых задач при эксплуатации ТЭНа является предотвращение образования накипи, что напрямую влияет на срок службы нагревателя. Для этого можно использовать специальные средства на основе лимонной кислоты или других органических веществ, способствующих растворению отложений. Кроме того, применение фильтров для смягчения воды может значительно уменьшить количество накипи, что также улучшит общие эксплуатационные характеристики оборудования.

Рекомендуется проводить регулярные проверки на наличие накипи за счет использования визуальной диагностики и замеров электрической прочности изоляции. Это позволит своевременно выявлять проблемы и предотвращать дорогостоящие ремонты и замены элементов.

Таким образом, системный подход к выбору, монтажу и регулярному обслуживанию ТЭНа-351-10/3,0 J220 не только повысит его эффективность, но и продлит срок службы, а значит, сэкономит средства и время для предприятий, использующих коландры в своей работе.
