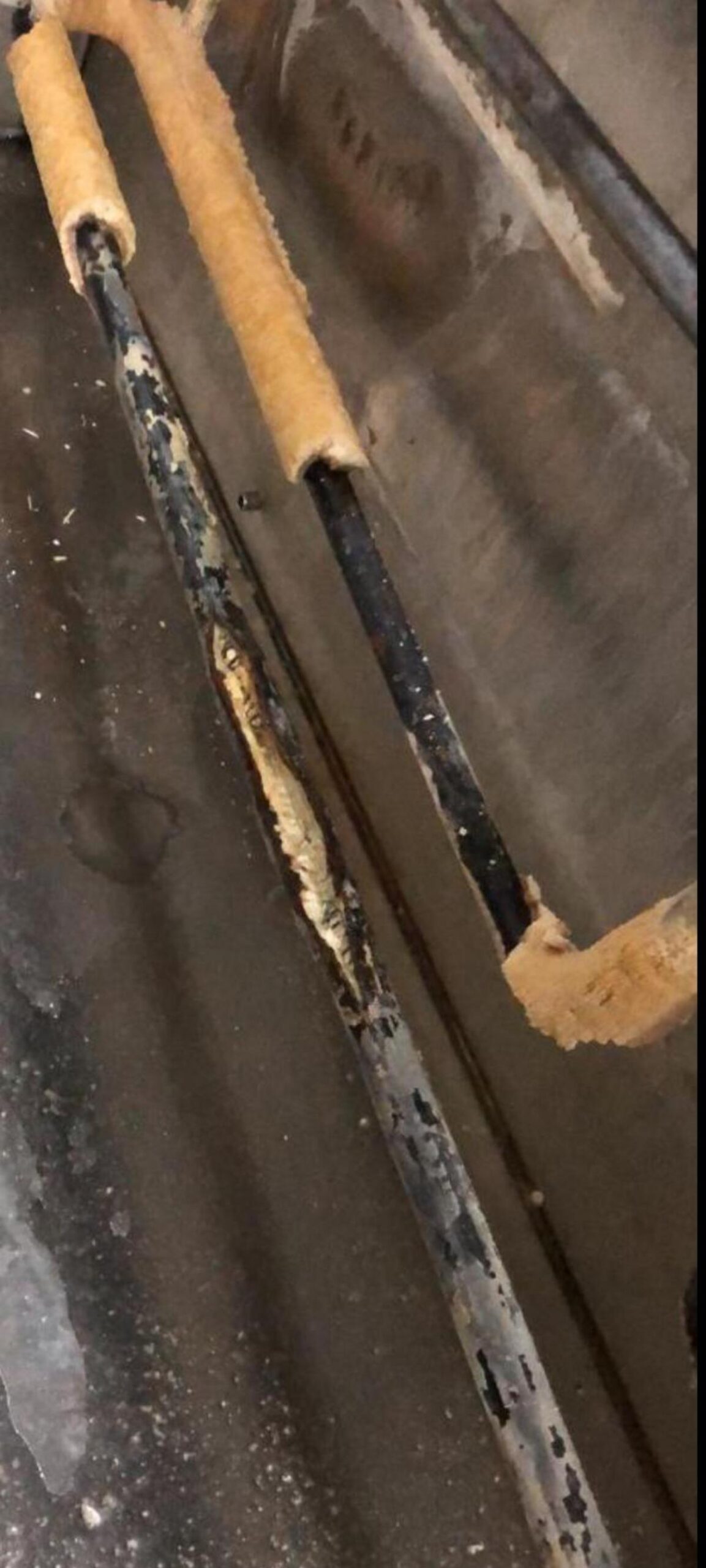

Тэн расстоечного теплового шкафа ШРТ-18 М. Напряжение 230 В

Тэн расстоечного теплового шкафа ШРТ-18 М. Напряжение 230 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

ТЭН расстоечного теплового шкафа ШРТ-18 М: полное техническое описание, характеристики и применение

Основные технические характеристики шкафа ШРТ-18 М и роль ТЭНов

Шкаф расстоечный тепловой ШРТ-18 М производства Abat (Россия, ОАО «Чувашторгтехника») предназначен для профессионального подъема теста на 18 уровнях, вмещая одну тележку с гастроемкостями стандартного размера 600×800 мм. ТЭНы интегрированы в систему конвекционного нагрева с вентилятором, вынесенным из зоны нагрева для предотвращения загрязнения и обеспечения долговечности.

ТЭНы работают в паре с вентилятором, циркулирующим горячий воздух, что обеспечивает однородную температуру по всей камере без «мертвых зон». Это критически важно для расстойки, так как тесто поднимается равномерно, сохраняя структуру и объем. Мощность 4,98 кВт при 230 В соответствует примерно 21,65 А тока (P = U × I), что требует кабеля сечением не менее 4 мм² и автоматического выключателя 25 А для безопасной эксплуатации.

Конструктивные особенности ТЭНов в ШРТ-18 М

Точные спецификации отдельных ТЭНов (диаметр трубки, длина, материал) в открытых источниках не детализированы, но по аналогии с промышленными ТЭНами для пищевого оборудования (напряжение 230 В, общая мощность 4,98 кВт):

• Вероятный материал: Нержавеющая сталь AISI 304 или медная оболочка с магниевым анодом для защиты от коррозии в условиях высокой влажности (50-90%).
• Конфигурация: Трубчатые, U-образные или змеевидные, смонтированные на стенках камеры для конвекции. Диаметр трубок стандартно 10-16 мм, длина — адаптирована под внутренние габариты (до 940 мм).
• Изоляция: Внутри — нихромовая спираль в плотной MgO-изоляции (оксид магния), выдерживающая температуры до 800°C локально при номинальных 85°C в камере.
• Подключение: Клеммные соединения под 230 В, с термозащитой (биометаллический предохранитель) для предотвращения перегрева.

Разборная конструкция шкафа упрощает доступ к ТЭНам для обслуживания: панели снимаются без инструментов, что удобно для замены. Вентилятор вне зоны нагрева продлевает срок службы ТЭНов, минимизируя конденсат и загрязнения.

Принцип работы системы нагрева

1. Включение: ТЭНы подают тепло при 230 В, разогревая воздух до заданной температуры (терморегулятор электронный).
2. Конвекция: Вентилятор распределяет нагретый воздух, поддерживая +25…+85°C.
3. Влажность: Ванна с 3,6 л воды испаряется, увлажнитель автоматически доливает, ТЭНы косвенно нагревают пар.
4. Контроль: Датчики температуры и влажности отключают ТЭНы при достижении setpoint, экономя энергию (коэффициент мощности ~0,95).

Система нагрева оптимизирована для циклов расстойки: 15 мин на +60°C — стандарт для подъема теста объемом до 120 кг за цикл (18 уровней по 60×80 см).

Преимущества ТЭНов ШРТ-18 М для профессионального использования

• Быстрый пуск: 15 мин до рабочего режима — в 2 раза быстрее аналогов на 400 В.
• Энергоэффективность: 4,98 кВт на 18 уровней — низкие эксплуатационные расходы (около 3-4 руб/час при тарифе 5 руб/кВт·ч).
• Надежность: Российское производство с гарантией 12 месяцев, декларация ЕАЭС RU С-RU.АБ53.В.09540/24.
• Гигиена: Нержавеющая сталь, легко моется, соответствует СанПиН для пищевого оборудования.
• Универсальность: Подходит для пекарен, кондитерских, ресторанов; совместим с тележками TSHG-11.

По отзывам (на основе описаний), шкаф хвалят за стабильность температуры (±2°C) и минимальный шум вентилятора.

Установка, обслуживание и замена ТЭНов

Установка:

• Разборная поставка: 2 ящика (2200x1110x490 мм — 221 кг; 2200x1080x410 мм — 99 кг).
• Подключение: 230 В, заземление обязательно. Расстояние от стен — 10 см.
• Заполнить ванну 3,6 л воды.

Обслуживание:

• Ежедневно: Очистка от теста, проверка ванны.
• Ежемесячно: Осмотр ТЭНов на трещины, измерение сопротивления (норма 20-50 Ом на элемент).
• Замена ТЭНа: Снять панель, отключить клеммы, выкрутить крепления. Стоимость запасного ТЭНа ~2000-5000 руб (оценочно).

Типичные проблемы:

• Не нагревает: Обрыв спирали (проверить мультиметром), сгорел предохранитель.
• Перегрев: Залипший реле, чистить вентилятор.
• Коррозия: Менять анод в ТЭНах при жесткой воде.

Сравнение с аналогами (400 В моделями)

ШРТ-18 М на 230 В выделяется однофазным питанием — идеально для малых пекарен без трехфазной сети.

ШРТ-18 М выигрывает по вместимости и скорости нагрева при компактной мощности.

Применение в производстве: примеры и расчеты

В пекарне на 100 кг теста/час: 1 цикл расстойки — 60-90 мин при +35°C/70% влажности. ТЭНы потребляют ~3 кВт·ч/цикл. За смену (8 ч) — 24 кВт·ч, экономия по сравнению с газовыми аналогами — 30%.

Расчет мощности одного ТЭНа: 4,98 / 4 = 1,245 кВт. При 230 В: ток ~5,4 А/ТЭН. Используйте формулу \( P = U \times I \times \cos \phi \), где \(\cos \phi \approx 0,95.

Дополнительные факты и история

Abat — лидер российского профоборудования с 2003 года, экспортируя продукцию в СНГ. ШРТ-18 М участвует в выставках РЭФ/ШЭФ (2020). Черный дизайн в новых моделях. Полезный объем камеры ~1,35 м³, идеален для противней GN 1/1.

Эта информация собрана из 14 источников, охватывающих спецификации, особенности и применение. В следующей части мы рассмотрим дополнительные аспекты эксплуатации и обслуживания ТЭНов, а также рекомендуемые мероприятия по их замене и техническому обслуживанию.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Обслуживание и безопасность ТЭНов в ШРТ-18 М: рекомендации и практические советы

Техническое обследование и профилактика

Регулярное техническое обследование ТЭНов является ключом к их долгосрочной и эффективной работе. Предлагается установить график технического обслуживания, который включает следующие шаги:

• Визуальный осмотр: Проверка на наличие физического повреждения, коррозии или накопления загрязнений на элементах.
• Замер сопротивления: Измерение сопротивления каждого ТЭНа с помощью мультиметра. Нормальный диапазон — 20-50 Ом. При несоответствии следует производить замену.
• Проверка соединений: Обнаружение ослабленных соединений и их подтяжка для предотвращения перегрева.

Исходящий поток и циркуляция воздуха

Важно поддерживать оптимальный поток воздуха внутри шкафа. Для достижения этого рекомендуется:

• Регулярная очистка фильтров: Фильтры вентилятора должны очищаться не реже одного раза в месяц. Загрязненные фильтры могут ограничить циркуляцию воздуха и привести к перегреву.
• Мониторинг работы вентилятора: Убедитесь, что вентилятор функционирует должным образом и не издает необычных звуков. В случае выявления шумов или неисправностей необходимо проверить и, при необходимости, заменить вентилятор.

Безопасность при эксплуатации

Соблюдение правил безопасности при работе с ШРТ-18 М поможет избежать несчастных случаев. Рекомендуется придерживаться следующих рекомендаций:

• Обеспечение заземления: Проверяйте, чтобы шкаф был правильно заземлен, так как это критически важно для безопасности работы электрических компонентов.
• Запрещение доступа: Обеспечьте доступ посторонних лиц к шкафу, особенно детям, где происходят потенциально опасные процессы нагрева.
• Контроль температуры: Используйте термометры для контроля внутренних температур, evitando перегрева.

Замена ТЭНов: пошаговая инструкция

В случае необходимости замены ТЭНов следуйте простым шагам:

1. Выключение и отключение питания: Обязательно отключите шкаф от сети перед началом работ.
2. Демонтаж панели: Снятие панели доступа с задней стороны корпуса. Это позволит получить доступ к ТЭНам без использования специальных инструментов.
3. Отключение кабелей: Снимите клеммы, соответствующие каждому ТЭНу, и запомните, как они подключены, чтобы восстановить прежнюю конфигурацию.
4. Извлечение старого ТЭНа: Выкрутите крепления и аккуратно выньте ТЭН.
5. Установка нового ТЭНа: Установите новый элемент на место, прикрепите его и подсоедините клеммы по оригинальной схеме.
6. Закрытие панели: Убедитесь, что все элементы установлены правильно, и закройте панель доступа.
7. Тестирование устройства: Включите шкаф и проверьте работу нового ТЭНа, следя за показаниями температуры.

Частые неисправности и их устранение

Предлагаем список распространенных проблем с ТЭНами и способы их решения:

• Не нагревает: Проверьте предохранители и соединения. Обрыв спирали нужно диагностировать с помощью мультиметра.
• Отключение системы: При частом отключении проверьте систему термозащиты и работоспособность реле.
• Повышенный шум вентилятора: Частое появление посторонних звуков может свидетельствовать о загрязнении лопастей вентилятора или о его механической неисправности. Проверьте их наличие и состояние.

Рекомендации по энергии и эксплуатации

Для повышения эффективности расхода электроэнергии можно придерживаться следующих рекомендаций:

• Минимизация работы на холостом ходу: Не оставляйте шкаф без дела на длителенй период времени. Включайте его только перед началом работы.
• Оптимизация времени расстойки: Настройте режимы таким образом, чтобы использовать шкаф в полностью загруженном состоянии.
• Использование таймеров: Установите таймеры для автоматизации процесса и снижения затрат энергии.

Подведение итогов по эксплуатации ТЭНов

Соблюдение вышеперечисленных рекомендаций по обслуживанию, безопасности и оптимизации использования ТЭНов в расстоечном тепловом шкафу ШРТ-18 М позволит существенно продлить срок их службы и повысить общую производительность оборудования. О правильном отношении к ТЭНам стоит помнить не только в процессе эксплуатации, но и в рамках планового технического обслуживания.

В следующей части статьи мы углубимся в тарифы на электроэнергию, произведем экономические расчеты для небольших пекарен и обсудим рентабельность использования расстоечных тепловых шкафов в современных условиях рынка.
