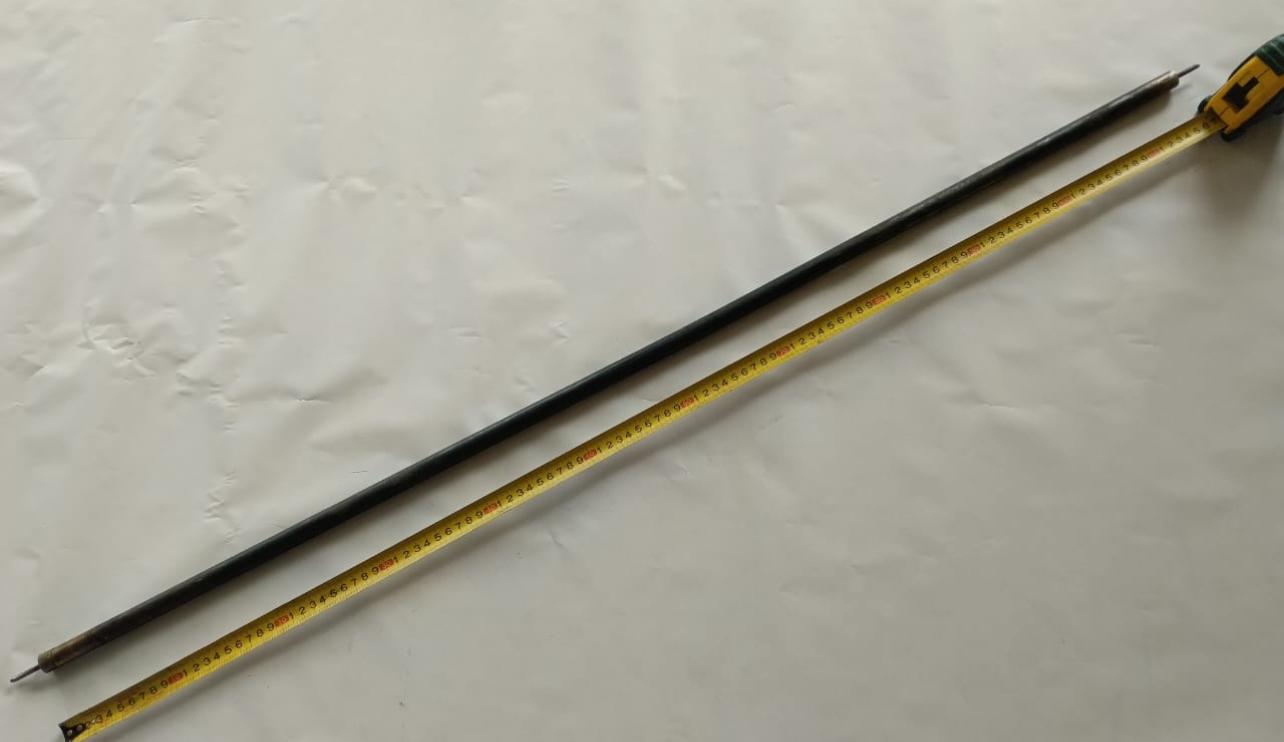

Тэн прямой. Среда нагрева — сухая, ТЭН помещается внутрь металлической трубы

Тэн прямой. Среда нагрева — сухая, ТЭН помещается внутрь металлической трубы Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

1. Что такое ТЭН прямой?

ТЭН (трубчатый электронагреватель) — это устройство, предназначенное для преобразования электрической энергии в тепловую. Прямой ТЭН представляет собой нагреватель, выполненный в виде прямой металлической трубки, внутри которой размещена спираль из нихрома или другого сплава с высоким сопротивлением. Этот тип ТЭНа выделяется простотой конструкции и универсальным применением в различных отраслях промышленности.

2. Конструкция прямого ТЭНа

Прямой ТЭН состоит из нескольких ключевых элементов:

• Металлическая трубка — корпус нагревателя, чаще всего изготавливается из углеродистой или нержавеющей стали, реже — из меди или титана. Диаметр трубки может варьироваться от 6,5 мм до 57 мм, а длина — от 60 мм до нескольких метров.
• Нагревательная спираль — нихромовая проволока, намотанная внутри трубки. Она обеспечивает высокое сопротивление и эффективное выделение тепла.
• Теплопроводный изолятор — порошок (чаще всего оксид магния), заполняющий промежуток между спиралью и стенкой трубки, обеспечивая электрическую изоляцию и эффективную передачу тепла.
• Контактные выводы — металлические штыри или клеммы, через которые подается напряжение.
• Герметичная заделка — торцы трубки запаиваются для защиты внутренних элементов от влаги и загрязнений.

3. Принцип работы прямого ТЭНа

Принцип работы прямого ТЭНа основан на тепловом действии электрического тока:

1. При подключении к электросети ток проходит по спирали, что приводит к её нагреву.
2. Тепло от спирали передаётся через изолятор на стенки металлической трубки.
3. Трубка нагревается и отдаёт тепло окружающей среде.

В случае, когда ТЭН помещается внутрь металлической трубы («сухой» вариант), тепло передаётся через стенки трубы нагреваемой среде (воздуху, газу, жидкости), не контактируя с ней напрямую.

4. Сухой ТЭН: особенности и конструкция

Сухой ТЭН представляет собой нагреватель, который не имеет прямого контакта с нагреваемой средой. Он помещается внутрь металлической, керамической или стеклянной колбы, которая изолирует нагревательный элемент от жидкости или газа.

Основные особенности сухого ТЭНа:

• Отсутствие прямого контакта с водой или другой средой — это исключает риск коррозии, образования накипи и преждевременного выхода из строя.
• Установка в защитную колбу — ТЭН помещается внутрь металлической трубы, которая герметично закрывается. Внутри колбы может находиться воздух, масло или другой теплоноситель.
• Прямая форма — сухие ТЭНы изготавливаются только в прямой форме, так как изгиб усложняет монтаж и снижает эффективность теплообмена.

Принцип передачи тепла:

1. Электрическая энергия преобразуется в тепловую внутри ТЭНа.
2. Тепло передаётся через стенки трубки колбы.
3. Колба нагревает окружающую среду (воздух, воду, масло).

5. Применение прямых сухих ТЭНов

Прямые сухие ТЭНы находят широкое применение в следующих областях:

• Нагрев воздуха — в сушилках, промышленных печах, шкафах, конвекторах, тепловых завесах.
• Нагрев газов — в промышленных установках, сушильных линиях, печных системах.
• Нагрев жидкостей — в бойлерах, водонагревателях, теплообменниках (через металлическую колбу).
• Промышленное оборудование — для нагрева подовых печей, кондитерских установок, хлебопекарных печей.

6. Преимущества прямых сухих ТЭНов

• Долговечность — отсутствие прямого контакта с агрессивной средой увеличивает срок службы.
• Безопасность — снижается риск короткого замыкания, утечки тока и коррозии.
• Простота обслуживания — замена ТЭНа не требует слива воды или разборки оборудования.
• Универсальность — можно использовать для нагрева воздуха, газов и жидкостей.
• Экономичность — низкие потери энергии, высокая эффективность теплообмена.

7. Недостатки прямых сухих ТЭНов

• Меньшая скорость нагрева — по сравнению с «мокрыми» ТЭНами, сухие нагревают среду медленнее из-за дополнительного слоя теплоизоляции.
• Ограниченная мощность — максимальная мощность сухих ТЭНов обычно ниже, чем у мокрых (до 1,3 кВт на 10 см длины).
• Сложность монтажа — требует точной установки в защитную колбу и герметизации.

8. Технические характеристики прямых сухих ТЭНов

9. Монтаж и эксплуатация

• Установка — ТЭН помещается внутрь металлической трубы (колбы) и герметично закрывается.
• Подключение — осуществляется к электросети через клеммы или контактные выводы.
• Обслуживание — требует периодической проверки герметичности, очистки от пыли и загрязнений.
• Замена — в случае выхода из строя ТЭН легко извлекается и заменяется без разборки оборудования.

10. Практические рекомендации

• Выбор по мощности — учитывайте объём нагреваемой среды и требуемую скорость нагрева.
• Материал трубки — для агрессивных сред используйте нержавеющую сталь или титан.
• Герметизация — обеспечьте надёжную герметизацию колбы для предотвращения утечек.
• Термозащита — рекомендуется использовать термостаты и датчики температуры для защиты от перегрева.

11. Сравнение с мокрыми ТЭНами

12. Заключение

Прямой сухой ТЭН — это надёжное, безопасное и долговечное решение для нагрева воздуха, газов и жидкостей. Его конструкция исключает прямой контакт с нагреваемой средой, что значительно увеличивает срок службы и снижает риск аварий. Такие нагреватели широко применяются в промышленности, быту и коммерческих объектах, обеспечивая эффективный и экономичный нагрев.

Теперь перейдём к следующей части статьи, где рассмотрим методы выбора и тонкости эксплуатации прямых сухих ТЭНов, а также особенности их применения в различных отраслях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

13. Выбор и эксплуатация сухих ТЭНов

При выборе прямых сухих ТЭНов рекомендуется учитывать характеристики, соответствующие конкретным условиям эксплуатации. Неправильный выбор может привести к снижению эффективности работы нагревателя и его быстрому выходу из строя.

Выбор по типу теплоносителя

При использовании различных теплоносителей следует обращать внимание на максимальную рабочую температуру и совместимость материалов:

• Воздух: Для нагрева воздуха подходят все типы сухих ТЭНов. Рекомендуется выбирать устройства с меньшей мощностью для достижения равномерного прогрева и защиты от перегрева.
• Жидкости: При использовании в водонагревателях важно выбирать ТЭНы с антикоррозийным покрытием, чтобы обеспечить долговечность в агрессивной среде.
• Газы: В промышленных установках для нагрева газов ТЭН должен быть особенно надежным и стойким к высоким температурам.

Критерии выбора

• Мощность: Рассчитывайте необходимую мощность, исходя из объема нагреваемой среды. Для этого можно использовать формулы расчета тепла, учитывающие теплоемкость среды.
• Температура эксплуатации: Убедитесь, что ТЭН соответствует максимальной температуре среды. Выбор устройства, рассчитанного на более высокие температуры, может повысить надежность.
• Материал: Для сред с агрессивной химической средой или высокой влажностью выбирайте ТЭНы из нержавеющей стали или титана.

14. Установка и обслуживание

Правильная установка и периодическое обслуживание крайне важны для обеспечения эффективной работы и длительного срока службы прямых сухих ТЭНов.

Установка

Процесс установки включает следующие этапы:

1. Подготовьте место установки, убедившись, что доступ к ТЭНу будет свободным для обслуживания.
2. Поместите ТЭН в защитную трубку, убедившись в том, что он зафиксирован.
3. Герметично закройте колбу, чтобы предотвратить проникновение влаги и загрязняющих частиц.
4. Подключите ТЭН к электрической сети, проверяя правильность соединений для избежания короткого замыкания.

Обслуживание

Рекомендуется проводить регулярные проверки и техническое обслуживание:

• Контроль состояния: Регулярно проверяйте герметичность колбы и состояние изолятора.
• Очистка: Очищайте поверхности от пыли и загрязнений, чтобы избежать перегрева и потери эффективности.
• Проверка на повреждения: При обнаружении трещин или деформаций заменяйте ТЭН для предотвращения аварийных ситуаций.

15. Примеры применения в различных отраслях

Сухие ТЭНы находят применение в различных сферах благодаря своей универсальности и преимуществам:

Промышленность

• Системы отопления: Используются для нагрева воздуха в производственных помещениях.
• Сушильные агрегаты: Применяются в сушильных установках для быстрого и эффективного высушивания продукции.

Бытовые устройства

• Водонагреватели: Применяются в бойлерах, где обеспечивают быстрое нагревание воды.
• Конвекторы: Нагреватели воздуха в бытовых и коммерческих тепловых завесах.

Автоматика и электроника

• Технические устройства: Используются в холодильниках и других устройствах для поддержания стабильной температуры.
• Производственные линии: Встраиваемые в автоматизированные системы для поддержания необходимого температурного режима.

16. Заключительные советы

Для достижения наилучших результатов при использовании прямых сухих ТЭНов обратите внимание на следующие моменты:

• Регулярная проверка: Следите за состоянием и работой устройства. Это поможет избежать неполадок и повысить надежность.
• Обучение персонала: Проведите инструктаж для сотрудников, работающих с ТЭНами, чтобы они знали основные правила эксплуатации и безопасности.
• Оптимизация процессов: Используйте системы управления температурой для автоматизации процесса нагрева и уменьшения затрат на электроэнергию.

Следуя этим рекомендациям, вы сможете обеспечить не только эффективность работы нагревателей, но и их долговечность и безопасность в эксплуатации.
