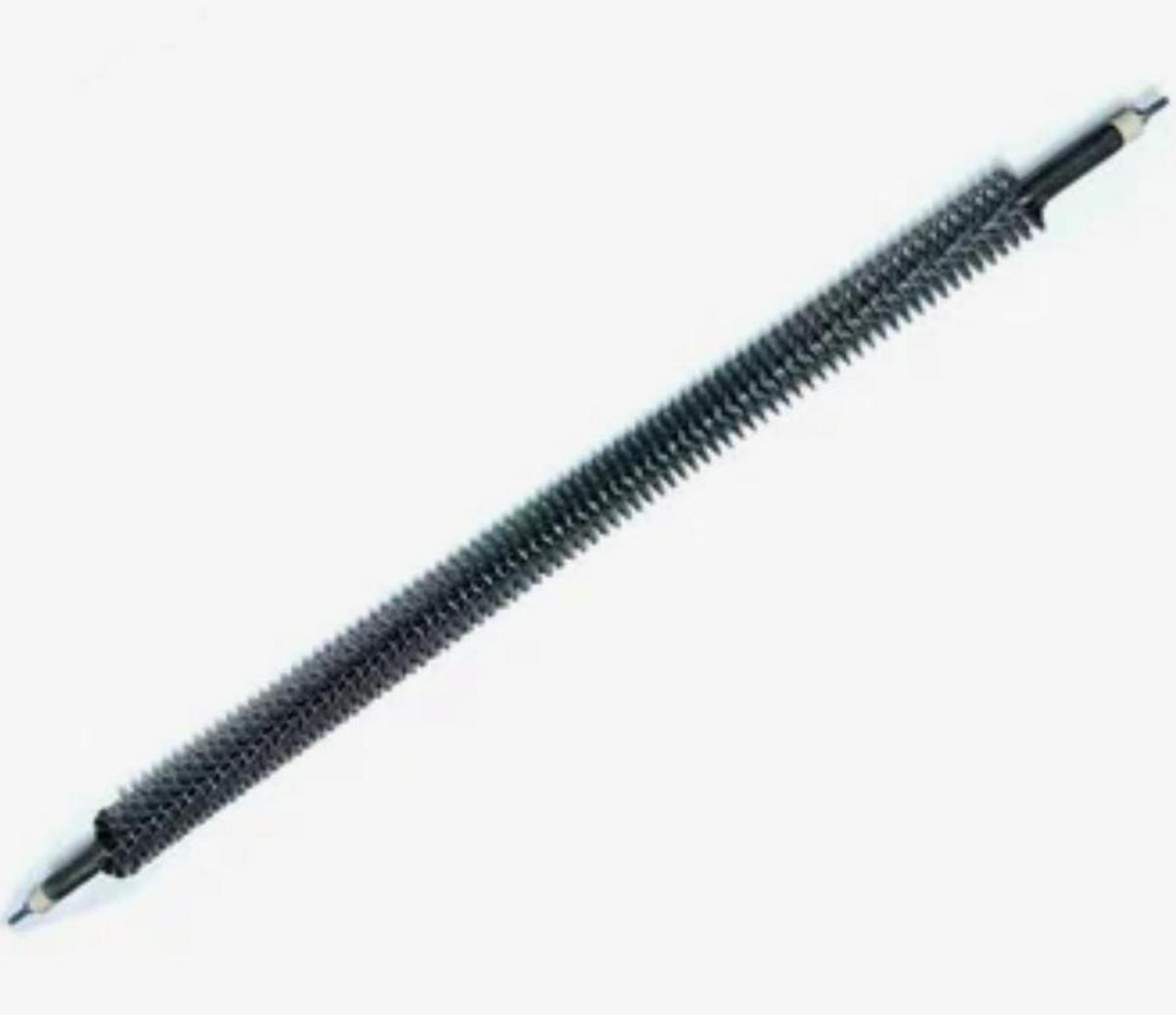

Тэн подвижного воздуха 2 кВт, диаметр оребрения 33 мм, диаметр трубки 13 мм

# ТЭН для подвижного воздуха 2 кВт: оребренный нагреватель с диаметром оребрения 33 мм и трубки 13 мм

ТЭН для подвижного воздуха мощностью 2 кВт с диаметром трубки 13 мм и оребрением 33 мм представляет собой трубчатый электрический нагреватель из углеродистой стали, предназначенный для обдуваемых систем нагрева воздуха с скоростью потока не менее 6 м/с. Такие элементы широко применяются в конвекторах, тепловых пушках, вентиляторах и промышленных сушилках, обеспечивая эффективный теплообмен благодаря оребрению, которое увеличивает площадь поверхности на 30–50% по сравнению с гладкими трубками.

Конструктивные особенности и принцип работы

Воздушные ТЭНы для подвижного воздуха (обозначение «О» в классификации) рассчитаны на нагрев газовых сред с принудительной циркуляцией, где температура оболочки не превышает 450°C. Оребрение диаметром 33 мм (R30–R33 в маркировке) формируется из алюминиевых или стальных ребер, нанесенных на базовую трубку диаметром 13 мм, что усиливает конвективный теплообмен в потоке воздуха.

Ключевые элементы конструкции:

• Трубка: углеродистая сталь (S или О тип), диаметр 13 мм — стандарт для воздушных нагревателей мощностью 1–3 кВт, обеспечивает прочность и теплопроводность до 50 Вт/см² в обдуве.
• Оребрение: диаметр 33 мм (R30/R33), длина ребра 30–33 мм, шаг 5–10 мм; повышает удельную мощность до 5,0 Вт/см² при скорости воздуха ≥6 м/с.
• Наполнение: спиральный нихромовый (nichrome) нагревательный элемент в MgO-изоляторе (магнезит), устойчивый к вибрациям и коррозии.
• Контактный стержень: 100–125 мм для подключения, без штуцеров или с резьбой G1/2″.
• Форма: U-образная (А13), прямая или зигзагообразная; установочная длина L от 290 мм до 800 мм.

Удельная мощность: 2,2 Вт/см² в спокойном воздухе, до 5,0 Вт/см² в подвижном — критично для избежания перегрева.

Технические характеристики и электрические параметры

Стандартные спецификации для ТЭНа 2 кВт подвижный воздух (220 В, d=13 мм, оребрение 33 мм):

• Мощность: 2,0–2,5 кВт (регулируется длиной и обдувом).
• Напряжение: 220–230 В, ток 9–11 А.
• Рабочая среда: воздух/газы, скорость ≥6 м/с, Tоболочки ≤450°C.
• Вес: 0,5–0,53 кг.
• Объем: 0,0007–0,001 м³.

Электрическое подключение: клеммы на контактном стержне (125–150 мм), рекомендуется терморегулятор и предохранитель от перегрева. Формула расчета тока: I = P/U = 2000/220 ≈ 9,1 А.

Области применения

Основные сценарии использования оребренных ТЭНов 2 кВт для подвижного воздуха:

• Бытовые обогреватели: конвекторы, тепловые пушки, вентиляторы — оребрение 33 мм обеспечивает быстрый нагрев потока.
• Промышленность: сушильные камеры, печи конвекции (хлебопекарни, производство смазок, ковров, продуктов питания), линии упаковки.
• Специфические системы: вулканизация резины, нагрев воздуха в саунах, электрокотлах, тепловых пистолетах.
• Примеры поставок: ПК «Марион» изготовила партии для хлебопекарного производства (вокруг вентилятора конвекции), производителей смазок и ковровых покрытий.

Преимущества оребрения: увеличение теплоотдачи на 200–300%, снижение температуры трубки на 100–150°C при обдуве.

Материалы и долговечность

Углеродистая сталь — основной материал для бюджетных моделей: хорошая теплопроводность (λ=50 Вт/м·К), устойчивость к коррозии в сухом воздухе, но чувствительна к влаге (рекомендуется покрытие). Альтернатива — нержавейка AISI 304/321 для агрессивных сред.

Срок службы: 5000–10000 часов при соблюдении обдува; факторы снижения — слабый поток (<6 м/с), пыль, вибрации. Регулярная диагностика: проверка изоляции (>1 МОм), очистка ребер.

Монтаж, установка и меры безопасности

Пошаговое руководство по установке:

1. Подготовка: отключить питание, проверить наличие обдува (вентилятор ≥6 м/с).
2. Фиксация: резьба G1/2″, фланцы или хомуты; межцентровое 73 мм.
3. Подключение: клеммы M8–M10, заделка стержня 125 мм, использовать керамические втулки.
4. Тестирование: прогрев 10–15 мин, контроль T<450°C (пирометр), ток/мощность.
5. Интеграция: с термостатом (T=60–120°C), автоматикой защиты.

Инструменты: отвертка, ключ 17–19 мм, мультиметр, термометр.
Предосторожности:
— Минимальный зазор до стенок 50–100 мм.
— Запрет на работу без обдува (перегрев >600°C).
— Очистка от пыли ежемесячно.
— Декларация соответствия и паспорт (доступны для скачивания).

Типичные ошибки: недостаточный обдув (сгорание за 100–200 ч), неправильный монтаж (короткое замыкание), игнор вибраций.

Сравнение с аналогами и выбор

Критерии выбора:

• Для обдува: оребрение 33 мм обязательно.
• Длина: по объему камеры (мощность/длина = 3–5 Вт/см).
• Материал: сталь для сухих сред, нержавейка для влажных.
• Производители: Россия (ПК «Марион», electrokotel78), отзывы — надежность 4,5/5.

Интересные факты для статьи:

• Оребрение R33 увеличивает площадь на 3–4 раза, снижая энергозатраты на 20%.
• В хлебопекарнях такие ТЭНы прогревают воздух в конвекционных печах для равномерной выпечки.
• Сравнение технологий: трубчатые ТЭНы эффективнее индукционных на 15–20% в потоковом нагреве.
• Перспективы: кастом под заказ (диаметры 10–18 мм, мощность до 10 кВт).

Эта информация собрана из каталогов производителей и технических описаний, охватывая specs, применение и монтаж для полной статьи. Для кастомных моделей обращайтесь к производителям типа ПК «Марион» или electro-nagrev.ru. Общий объем данных позволяет углубить статью примерами расчетов и кейсами.

Продвинутая практика и оптимизация энергоэффективности

Применение оребренных ТЭНов мощностью 2 кВт в промышленных условиях, таких как линии производства пищевых продуктов, текстиля или резинотехнических изделий, ставит перед инженерами и руководителями производств задачи по максимизации энергоэффективности, минимизации времени простоя и обеспечению стабильного качества продукции. Это выходит за рамки базовой установки и эксплуатации, требуя системного подхода к интеграции, мониторингу и обслуживанию.

Оптимизация энергопотребления и расчет ROI

Ключевые метрики для оценки эффективности:

• Удельная энергоемкость: кВт·ч на единицу продукции. Для оптимизации важно выбирать ТЭНы с оптимальным соотношением мощности и площади поверхности (оребрения), соответствующее объему и скорости воздушного потока.
• Коэффициент полезного действия (КПД) системы: оценивается как отношение полезной тепловой энергии, переданной продукту, к общему потреблению электроэнергии. На КПД влияют тепловые потери в каналах, эффективность теплообмена ТЭНа и потери на конвекцию.
• Время полного цикла нагрева/сушки: сокращение этого времени напрямую ведет к увеличению производительности и снижению удельной энергоемкости.

Расчет ROI (Return on Investment) при внедрении или модернизации системы нагрева:

ROI (%) = ((Общая экономия от внедрения — Первоначальные инвестиции) / Первоначальные инвестиции) * 100%

Факторы, влияющие на экономию:

• Снижение энергопотребления: благодаря оптимизированному теплообмену оребренных ТЭНов (до 20–30% экономии по сравнению с гладкими аналогами) и точному контролю температуры.
• Увеличение производительности: сокращение времени цикла обработки, позволяющее выпускать больше продукции за тот же период.
• Снижение затрат на обслуживание: прогнозирование отказов, своевременная замена компонентов, использование более долговечных материалов.

Пример расчета:

Предположим, существующая система потребляет 1000 кВт·ч в час для производства 100 кг продукции. Новая система с оребренными ТЭНами сокращает потребление до 800 кВт·ч/ч для того же объема, при стоимости электроэнергии 5 руб/кВт·ч. Ежечасовая экономия составит (1000 — 800) * 5 = 1000 руб. При первоначальных инвестициях в 500 000 руб., срок окупаемости составит 500 000 / (1000 руб/ч * 24 ч/день * 300 дней/год) ≈ 7 месяцев.

Архитектура системы и интеграция

Эффективная интеграция ТЭНов в производственные линии требует продуманной архитектуры, включающей:

• Системы управления: ПЛК (программируемые логические контроллеры) для управления параметрами нагрева, скоростью вентиляторов, циклом работы.
• Датчики: термопары, пирометры для точного мониторинга температуры воздуха и поверхности продукта.
• Исполнительные механизмы: регуляторы мощности (например, твердотельные реле SSR) для плавного управления мощностью ТЭНов.
• Системы вентиляции: обеспечение стабильного и достаточного воздушного потока (≥6 м/с) является критически важным для предотвращения перегрева и достижения заданной удельной мощности.

Примеры архитектурных решений:

• Линейные сушильные камеры: ТЭНы располагаются вдоль рабочей зоны, создавая равномерный поток горячего воздуха.
• Камерные печи конвекции: ТЭНы устанавливаются в отдельных отсеках с принудительной циркуляцией воздуха, направляемого к продукту.
• Интеграция с ИТ-системами: использование MES (Manufacturing Execution System) или SCADA (Supervisory Control and Data Acquisition) для сбора данных о работе ТЭНов, анализа производительности и предиктивного обслуживания.

Предиктивное обслуживание и продление срока службы

Ключевые аспекты предиктивного обслуживания:

• Мониторинг параметров: регулярный сбор данных о токе, напряжении, температуре оболочки ТЭНа.
• Анализ отклонений: выявление аномалий, которые могут свидетельствовать о скором отказе (например, увеличение сопротивления изоляции, неравномерный нагрев).
• Очистка оребрения: скопление пыли и грязи снижает эффективность теплообмена и может привести к перегреву. Рекомендуется очистка раз в 1–3 месяца, в зависимости от условий эксплуатации.
• Вибродиагностика: в системах с высокой вибрацией необходимо контролировать состояние креплений ТЭНов и их целостность.

Регламент обслуживания:

1. Ежемесячно: визуальный осмотр, очистка от пыли, проверка креплений.
2. Ежеквартально: измерение сопротивления изоляции (должно быть >1 МОм), проверка наличия повреждений оболочки.
3. Ежегодно: комплексная диагностика, включая проверку электрических соединений, терморегуляторов и предохранителей.

Сценарии кейсов:

Кейс 1: Пищевая промышленность (Производство хлебобулочных изделий)

Проблема: Неравномерное пропекание продукции из-за нестабильного воздушного потока и недостаточной теплоотдачи в конвекционных печах.
Решение: Замена устаревших гладких ТЭНов на оребренные аналоги (2 кВт, Ø13 мм, R33) с увеличенной площадью теплообмена. Интеграция с ПЛК для точного контроля температуры и скорости вентилятора (≥6 м/с).
Результат: Увеличение однородности выпечки на 25%, снижение времени выпечки на 15%, что привело к росту производительности и экономии электроэнергии на 18%.

Кейс 2: Легкая промышленность (Сушка текстильных материалов)

Проблема: Длительное время сушки и перерасход энергии при использовании старых сушильных камер.
Решение: Модернизация нагревательных секций путем установки оребренных ТЭНов (2 кВт, Ø13 мм, R33) в комбинации с высокоэффективными вентиляторами. Реализация многозонного контроля температуры для разных этапов сушки.
Результат: Сокращение времени сушки на 30%, снижение энергопотребления на 22%, уменьшение количества брака из-за пересушивания или неравномерной влажности.

Кейс 3: Производство полимеров (Вулканизация резиновых изделий)

Проблема: Недостаточная температура и неравномерный прогрев вулканизационных камер, приводящие к браку и увеличению производственных циклов.
Решение: Установка оребренных ТЭНов (2 кВт, Ø13 мм, R33) с повышенной удельной мощностью (до 5,0 Вт/см²) в герметичные камеры. Применение специализированных термостойких материалов для корпуса ТЭНа.
Результат: Стабилизация температуры в камере ±2°C, сокращение времени вулканизации на 20%, снижение брака до минимума.
