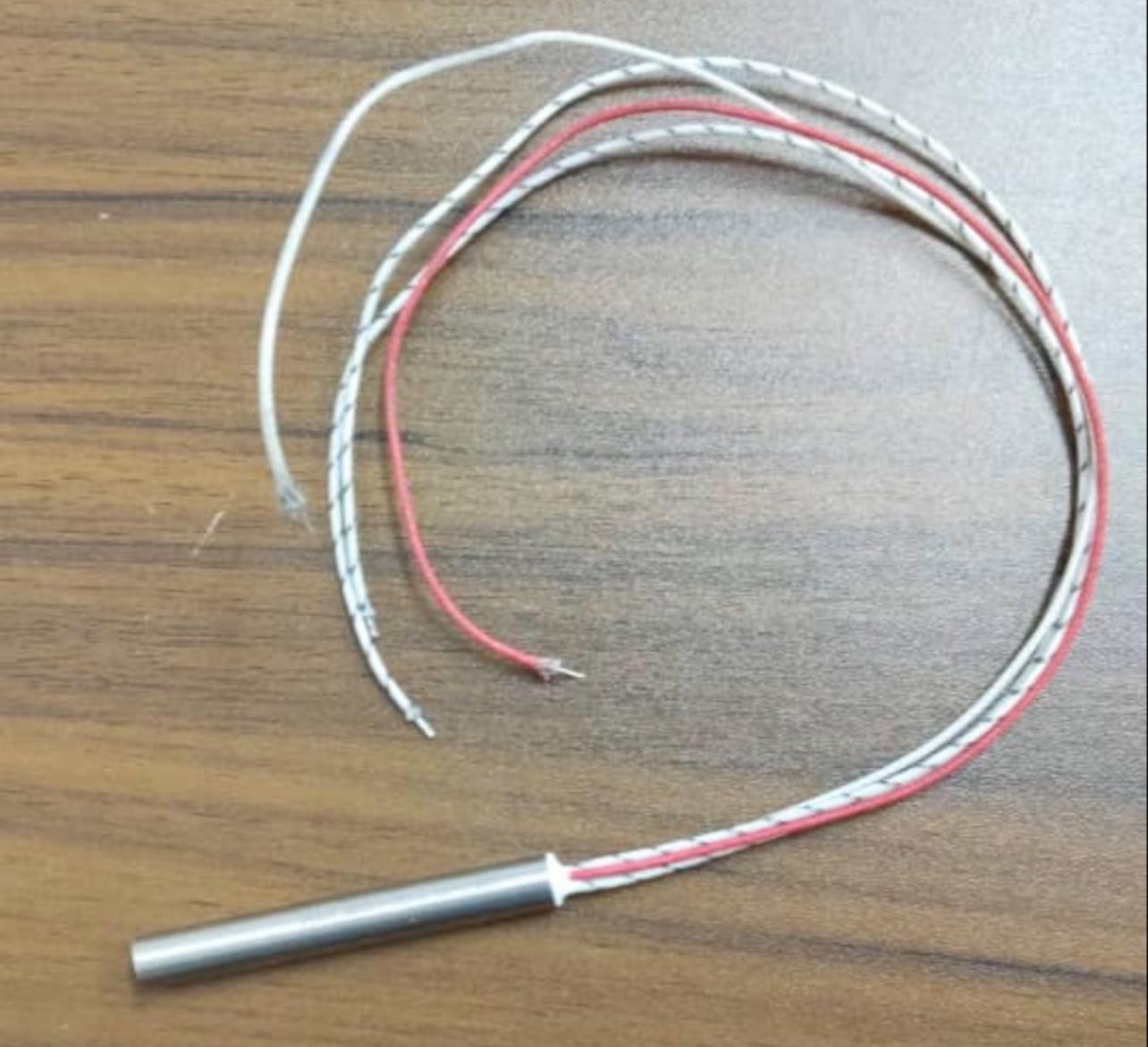

Тэн патронный 12.5*200/1.0*220:1

Эффективность и надежность: Комплексный анализ патронного ТЭНа 12.5*200/1.0*220:1 для промышленных решений

Патронный трубчатый электронагреватель (ТЭНП или ЭНПм) с маркировкой 12.5*200/1.0*220:1 представляет собой ключевой компонент для локального высокотемпературного нагрева в промышленных условиях. Его характеристики — диаметр 12,5 мм, длина 200 мм, номинальная мощность 1,0 кВт при напряжении 220 В, и тип подключения «1» (термостойкие провода) — делают его стандартным и востребованным решением для множества производственных задач. Выбор такого элемента зачастую обусловлен необходимостью точечного, контролируемого нагрева с минимальными теплопотерями, что критично для поддержания стабильности технологических процессов и снижения эксплуатационных затрат.

Расшифровка маркировки и детальные технические характеристики

Точное понимание маркировки ТЭН патронный 12.5*200/1.0*220:1 позволяет инженерным и закупочным отделам принимать обоснованные решения, минимизируя риски ошибок при комплектации оборудования и планировании замены:

• 12.5: Указывает на внешний диаметр трубки нагревателя в миллиметрах. Этот параметр является стандартом для компактных установок и определяет совместимость с посадочными гнездами. Для оптимальной теплопередачи и долговечности крайне важен минимальный зазор между ТЭНом и патроном (как правило, 0,2–0,5 мм).
• 200: Обозначает эффективную длину нагревочной части в миллиметрах. Общие габаритные размеры изделия могут достигать 210 мм за счет длины токовыводов, что необходимо учитывать при проектировании монтажных мест. Эта длина гарантирует достаточную площадь для распределения заявленной мощности без локальных перегревов.
• 1.0: Определяет номинальную электрическую мощность в киловаттах (1000 Вт). Данный показатель является оптимальным для баланса между скоростью нагрева и долговечностью элемента при заданной плотности мощности. На рынке доступны аналогичные модели с мощностью от 0,4 кВт до 1,18 кВт, что позволяет точно подобрать ТЭН под конкретные тепловые нагрузки.
• 220: Указывает на рабочее напряжение в вольтах. Это стандартное значение для однофазных промышленных и бытовых электросетей на территории России и СНГ. Соответствие напряжения сети и ТЭНа критично для предотвращения преждевременного выхода из строя или недостаточной производительности.
• :1: Обозначает тип подключения. Вариант «1» подразумевает использование термостойких гибких медных проводов, заключенных в силиконовую изоляцию, способную выдерживать температуры до 500°C. Такой тип подключения обеспечивает надежность и безопасность в условиях повышенных температур, а также упрощает монтаж в стесненных условиях.

Ключевые спецификации, критичные для оценки стоимости владения и производительности:

Производители, такие как Полимернагрев и Tennagrev, предлагают модели, максимально близкие по характеристикам к 1,0 кВт, например, ЭНПм 12,5*200;1.18*220;1 (1180 Вт), что указывает на рассчитанную конструкцию, предотвращающую перегрев и обеспечивающую стабильную работу.

Конструктивные особенности и надежность

Патронные ТЭНы, или cartridge heaters, являются образцом инженерного подхода к эффективной теплопередаче в компактном исполнении. Их конструкция обеспечивает высокую плотность мощности и долговечность:

• Внешняя оболочка: Изготавливается из тонкостенной трубы (0,5–1 мм) из нержавеющей стали марок AISI 304 или AISI 321. Эти сплавы обладают высокой коррозионной стойкостью, механической прочностью и устойчивостью к вибрациям, что критично для промышленной эксплуатации.
• Нагревательный элемент: Представляет собой спираль из нихромовой проволоки (сплав 80/20 NiCr), намотанной на керамический каркас. Нихром выбран благодаря высокому удельному электрическому сопротивлению и стабильности при высоких температурах. Диаметр проволоки (0,2–0,5 мм) и шаг намотки определяют общую мощность и равномерность нагрева.
• Изоляция: Пространство между спиралью и внешней оболочкой заполняется электротехническим магнезитом (MgO) высокой степени уплотнения. MgO обеспечивает отличную теплопроводность от нихромовой спирали к оболочке, а также высокую электрическую прочность (до 2 кВ), предотвращая пробои и утечки тока.
• Заделка концов: ТЭНы могут быть закрытого типа (без фланцев), с резьбовыми штуцерами или фланцами для более надежной фиксации и герметизации. Вариант с термостойкими выводами обеспечивает надежное электрическое соединение в условиях высоких температур.
• Опции: Некоторые модели (например, ТЭНП 21,0-1,5-12,5/0200.L) могут оснащаться виброзащитой, что значительно увеличивает их срок службы в оборудовании, подверженном механическим нагрузкам. Угол вывода проводов (например, 180°) также может быть оптимизирован для удобства монтажа.

Такая продуманная конструкция позволяет ТЭНу эффективно работать в патроне (гнезде) с зазором 0,2–0,5 мм, обеспечивая оптимальную теплопередачу к нагреваемому объекту. Средний срок службы патронных ТЭНов составляет от 5000 до 10000 часов, что является важным показателем при расчете общего срока службы оборудования и планировании сервисного обслуживания.

Принцип работы, теплотехнические параметры и энергоэффективность

Функционирование патронного ТЭНа базируется на фундаментальном законе физики — эффекте Джоуля-Ленца, который описывает выделение тепла при прохождении электрического тока через проводник с сопротивлением. В случае ТЭНа, нихромовая спираль является таким проводником. Выделяемое тепло эффективно передается через плотно уплотненный оксид магния (MgO) к металлической оболочке, а затем — к нагреваемому объекту посредством теплопроводности.

Электрическая мощность (P) нагревателя рассчитывается по формуле: \( P = \frac{U^2}{R} \), где U — рабочее напряжение, а R — электрическое сопротивление нихромовой спирали.

Для модели 12.5*200/1.0*220:1 можно провести следующие расчеты:

• Площадь поверхности нагрева: \( S = \pi \times D \times L \), где D — диаметр (12,5 мм), L — длина нагрева (200 мм). Таким образом, \( S = \pi \times 12,5 \times 200 \approx 7850 \) мм², или 78,5 см².
• Плотность мощности: Это ключевой параметр, определяющий эффективность и долговечность ТЭНа. Она рассчитывается как отношение мощности к площади поверхности нагрева: \( \text{Плотность} = \frac{\text{Мощность (Вт)}}{\text{Площадь (см}^2\text{)} } \). Для данного ТЭНа: \( \frac{1000 \text{ Вт}}{78,5 \text{ см}^2} \approx 12,7 \) Вт/см². Эта плотность мощности является оптимальной для длительной и стабильной работы большинства промышленных приложений, минимизируя риск локального перегрева и связанной с ним деградации материала. Высокие значения плотности мощности (до 50 Вт/см²) возможны для специализированных задач, но требуют более жесткого контроля температуры и соответствующего отвода тепла.

Вариации мощности в пределах 0,5–1,18 кВт для аналогичных ТЭНов достигаются изменением длины нихромовой спирали, её сечения и шага намотки. Более высокая мощность обычно означает более короткий шаг намотки и, соответственно, более интенсивное выделение тепла на единицу длины.

Температурный режим: Патронный ТЭН 12.5*200/1.0*220:1 способен достигать температуры 500°C всего за 5–10 минут, а кратковременно выдерживать до 800°C. Для точного контроля и оптимизации энергопотребления настоятельно рекомендуется использование термопар (например, K-типа) и систем автоматического регулирования температуры (ПИД-регуляторов). Это позволяет не только поддерживать заданный температурный режим с высокой точностью, но и предотвращать перегрев, который является основной причиной преждевременного выхода ТЭНа из строя, что приводит к незапланированным простоям и дополнительным издержкам.

Ключевые понятия и терминология для B2B-специалистов

• ТЭНП/ЭНПм (Трубчатый ЭлектроНагреватель Патронный/ЭлектроНагреватель Патронный модернизированный): Общепринятые аббревиатуры для патронных ТЭНов, обозначающие их конструктивное исполнение и применение для нагрева в специальных гнездах или отверстиях.
• MgO (Оксид магния): Высокочистый электротехнический порошок, используемый в качестве изоляционного и теплопроводящего материала внутри ТЭНа. Обеспечивает электрическую изоляцию нихромовой спирали от внешней оболочки и эффективную передачу тепла.
• NiCr (Нихром): Сплав никеля и хрома (обычно 80% никеля, 20% хрома), обладающий высоким электрическим сопротивлением и жаропрочностью, что делает его идеальным материалом для нагревательных спиралей.
• Плотность мощности (Вт/см²): Величина тепловой нагрузки на единицу площади поверхности нагревательного элемента. Является критическим параметром, определяющим ресурс ТЭНа и эффективность теплопередачи. Оптимальная плотность продлевает срок службы, чрезмерная — ускоряет износ.
• Термопара K-типа (Chromel-Alumel): Распространенный тип термоэлектрического преобразователя для измерения высоких температур (до 1200°C). Используется для контроля температуры ТЭНа и рабочей среды, обеспечивая точность и безопасность процесса.
• TCO (Total Cost of Ownership — Общая стоимость владения): Экономический показатель, учитывающий не только первоначальную стоимость оборудования (ТЭНа), но и все последующие затраты на его эксплуатацию, обслуживание, ремонт и утилизацию за весь жизненный цикл. Для ТЭНов включает стоимость электроэнергии, затраты на замену, стоимость простоев.
• ROI (Return on Investment — Возврат инвестиций): Метрика, используемая для оценки прибыльности инвестиций. В контексте ТЭНов, ROI может быть рассчитан как экономия, полученная от повышения энергоэффективности или снижения количества простоев, относительно затрат на приобретение и внедрение нового, более эффективного нагревателя.

Сравнительный анализ решений для локального нагрева: Патронный ТЭН 12.5*200/1.0*220:1 в контексте промышленных задач

Выбор оптимального нагревательного элемента для B2B-применений требует оценки не только технических характеристик, но и экономических показателей, а также рисков и требований к инфраструктуре. Патронный ТЭН 12.5*200/1.0*220:1 занимает свою нишу, но важно понимать его преимущества и ограничения по сравнению с альтернативными решениями.

Как видно из таблицы, ТЭН 12.5*200/1.0*220:1 является экономически эффективным и технически обоснованным выбором для широкого круга задач, где требуется точечный и контролируемый нагрев в условиях ограниченного пространства. Его преимущества особенно проявляются в областях, где важна быстрая замена и минимизация простоев, при этом без чрезмерных капитальных затрат. Это фундаментальное понимание закладывает основу для эффективного планирования, закупки и внедрения таких решений в производственные процессы, что мы и рассмотрим далее, углубляясь в продвинутые практики и стратегии внедрения.

Продвинутая практика и внедрение патронных ТЭНов в промышленную архитектуру

Эффективное использование патронных ТЭНов, таких как модель 12.5*200/1.0*220:1, выходит за рамки простой установки. Оно включает в себя интеграцию в общую архитектуру промышленного оборудования, оптимизацию процессов управления теплом и внедрение превентивных мер по продлению срока службы. Для B2B-специалистов это означает не только выбор подходящего компонента, но и разработку стратегии, которая обеспечит максимальную производительность, безопасность и минимизацию операционных расходов.

Оптимизация архитектуры управления нагревом

Внедрение патронных ТЭНов в производственный цикл требует внимательного подхода к архитектуре управления, которая должна обеспечивать стабильность температуры, энергоэффективность и безопасность. Ключевые элементы такой архитектуры включают:

1. Системы контроля температуры: Основой является использование прецизионных термопар (например, K-типа) в непосредственной близости от ТЭНа или внутри нагреваемого объекта. Сигналы с термопар поступают на ПИД-регуляторы (пропорционально-интегрально-дифференциальные контроллеры), которые корректируют мощность ТЭНа для поддержания заданной температуры с минимальными колебаниями. Для многоточечного контроля могут применяться многоканальные термоконтроллеры.
2. Интеграция с АСУ ТП (Автоматизированными системами управления технологическими процессами): В крупном производстве ТЭНы должны быть интегрированы в общую АСУ ТП через программируемые логические контроллеры (ПЛК). Это позволяет централизованно управлять режимами нагрева, получать данные о состоянии ТЭНов, логировать параметры и реагировать на аварийные ситуации.
3. Энергоменеджмент: Мониторинг потребляемой мощности каждого ТЭНа или группы ТЭНов позволяет выявлять аномалии, оптимизировать графики работы и снижать пиковые нагрузки. Внедрение счетчиков электроэнергии с функцией сбора данных и анализа трендов помогает сократить энергозатраты. Для ТЭНа 1.0 кВт при непрерывной работе в течение года (8760 часов) потребление составит 8760 кВт*ч, что при средней цене 5 руб./кВт*ч выливается в 43 800 руб. в год только на один ТЭН. Оптимизация его работы может принести существенную экономию.
4. Системы защитного отключения и сигнализации: Обязательно применение автоматических выключателей, устройств защитного отключения (УЗО) и реле контроля изоляции. Системы сигнализации о перегреве, обрыве цепи или утечке тока обеспечивают своевременное реагирование и предотвращают аварии.
5. Дистанционный мониторинг и предиктивное обслуживание: Современные решения позволяют собирать данные о температуре, токе, напряжении и времени наработки ТЭНов в реальном времени. Анализ этих данных (например, с помощью искусственного интеллекта) может предсказывать выход ТЭНа из строя до его фактической поломки, позволяя планировать замену и минимизировать простои. Например, постепенное увеличение сопротивления изоляции или изменение характеристик нагрева может указывать на скорую необходимость замены.

Пошаговая реализация проекта внедрения патронных ТЭНов

Реализация проекта по внедрению или модернизации системы нагрева с использованием патронных ТЭНов должна быть структурирована и проходить в несколько этапов для обеспечения максимальной эффективности и минимизации рисков.

1. Этап 1: Планирование и Проектирование (2-4 недели)
   • Определение требований: Анализ тепловых нагрузок, требуемых температурных режимов, размеров посадочных мест, агрессивности среды.
   • Выбор ТЭНов: Подбор моделей (например, 12.5*200/1.0*220:1 или его аналоги) с учетом требуемой мощности, материала оболочки (AISI 304/321), типа подключения и наличия опций (виброзащита). Расчет оптимальной плотности мощности.
   • Разработка схемы управления: Проектирование электрической схемы подключения, выбор терморегуляторов, ПЛК, защитной автоматики. Определение мест установки термопар.
   • Оценка TCO и ROI: Расчет общей стоимости владения новым решением, включая стоимость ТЭНов, монтажа, энергопотребления и потенциальной экономии от снижения простоев и повышения качества продукции. Оценка срока окупаемости инвестиций.
   • Документация: Составление технического задания, проектной документации, спецификаций оборудования и инструкций по безопасности.
2. Этап 2: Закупка и Подготовка (1-3 недели)
   • Выбор поставщика: Предпочтение проверенным производителям (Полимернагрев, Tennagrev, Дон) с гарантированным качеством и наличием на складе (например, в Ступино, СПб).
   • Закупка оборудования: Приобретение ТЭНов, термопар, терморегуляторов, электропроводки, термопасты и необходимых инструментов (ключи, мультиметр).
   • Подготовка персонала: Обучение инженеров и техников основам монтажа, эксплуатации и диагностики патронных ТЭНов, правилам электробезопасности.
3. Этап 3: Монтаж и Инсталляция (1-2 дня на единицу оборудования)
   • Подготовка посадочных мест: Проверка диаметра (12,7–13 мм), глубины (не менее 220 мм), чистоты и отсутствия механических повреждений в патроне.
   • Применение термопасты: Нанесение тонкого слоя (10–20 мкм) высокотемпературной алюминиевой термопасты на корпус ТЭНа для улучшения теплопроводности и предотвращения заклинивания.
   • Установка ТЭНа: Аккуратное введение ТЭНа в гнездо с легким поворотом, без использования чрезмерной силы и ударов. Фиксация, если предусмотрено (гайка, фланец).
   • Электрическое подключение: Подключение термостойких проводов к сети 220 В, строго соблюдая схему. Обязательное заземление металлической оболочки ТЭНа.
   • Установка термопары: Монтаж термопары в контрольной точке.
4. Этап 4: Пусконаладка и Тестирование (1-3 дня)
   • Проверка электрических параметров: Измерение сопротивления нагревательного элемента (должно соответствовать паспортным данным, обычно >20 Ом) и сопротивления изоляции (не менее 50 МОм при комнатной температуре).
   • Постепенный пуск: Первый запуск системы с постепенным выходом на рабочие режимы, контроль токов и температур.
   • Калибровка терморегуляторов: Настройка ПИД-параметров для достижения максимальной точности поддержания температуры.
   • Проверка аварийных систем: Тестирование работы защитного отключения, сигнализации.
5. Этап 5: Эксплуатация и Обслуживание (постоянно)
   • Регулярный мониторинг: Контроль температуры, энергопотребления и состояния ТЭНов через АСУ ТП.
   • Профилактическое обслуживание: Периодическая проверка электрических соединений, состояния изоляции, очистка контактных поверхностей. Рекомендуется проверять сопротивление изоляции каждые 3-6 месяцев.
   • Плановая замена: Применение предиктивных моделей для замены ТЭНов до их отказа, основываясь на данных о наработке и деградации характеристик. Стоимость замены одного ТЭНа (500–2000 руб.) значительно ниже, чем потери от простоя оборудования.

Кейсы и паттерны успешного применения патронных ТЭНов 12.5*200/1.0*220:1

Эффективность патронных ТЭНов в B2B-сегменте подтверждается различными сценариями использования, демонстрирующими их универсальность и экономическую целесообразность.
