Нагревательный элемент для пакетоделательного станка.

Нагревательный элемент для пакетоделательного станка: Критический анализ выбора и технических параметров

В условиях современного высококонкурентного рынка пакетоделательное производство требует не только высокой производительности, но и безупречного качества продукции. Ключевым элементом, напрямую влияющим на эти параметры, является нагревательный элемент (ТЭН), отвечающий за термосварку полимерных пленок. От его выбора, технических характеристик и надлежащей эксплуатации зависит герметичность швов, отсутствие деформаций материала и общая операционная эффективность линии. Понимание глубоких технических нюансов и их влияния на бизнес-показатели критически важно для принятия обоснованных решений как на этапе закупки оборудования, так и при планировании обслуживания и модернизации.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): В контексте пакетоделательных станков, несмотря на исходную расшифровку, часто обозначает плоскую резистивную грелку, которая преобразует электрическую энергию в тепло для сварки полимерных материалов.
• Термосварка: Технологический процесс соединения термопластичных материалов (пленок) путем их нагрева до температуры плавления и последующего сжатия. Целью является создание прочного, герметичного шва.
• Слюдопласт: Композитный электроизоляционный материал на основе слюды, часто используемый в плоских нагревательных элементах благодаря его высоким диэлектрическим свойствам и термостойкости.
• Нихром: Сплав никеля и хрома с высоким электрическим сопротивлением и жаропрочностью, основной материал для нагревательных спиралей в резистивных ТЭНах.
• Полиэтилен высокой плотности (HDPE): Жесткий и прочный полимер, используемый для пакетов, требующий более высоких температур сварки (около 140–160°C).
• Полиэтилен низкой плотности (LDPE): Более гибкий и прозрачный полимер, используемый для пакетов, требующий более низких температур сварки (около 110–130°C).
• ПИД-регулирование (Пропорционально-интегрально-дифференциальное регулирование): Алгоритм управления, используемый для точного поддержания заданной температуры нагревательного элемента, минимизирующий перепады и обеспечивающий стабильность процесса.
• Частотный преобразователь: Устройство, регулирующее скорость вращения электродвигателей, обеспечивая синхронизацию работы различных узлов станка, включая подачу пленки и работу нагревательного элемента.

Принцип действия и конструкционные особенности нагревательных элементов

Основное назначение нагревательного элемента в пакетоделательном станке — это формирование качественного, герметичного шва на полимерной пленке. Этот процесс осуществляется путем локализованного нагрева пленки до температуры плавления с последующим механическим сжатием. В большинстве современных машин (таких как серии GFQ, DFR, DFL) нагреватель также может быть интегрирован с функцией резки, что обеспечивает одновременное выполнение двух операций и существенно повышает производительность.

Ключевым аспектом является способность элемента работать в синхронизации с другими системами станка. Фотоэлектрические датчики отвечают за точное позиционирование пленки, а частотные преобразователи обеспечивают стабильную скорость протяжки, что в совокупности позволяет избежать деформаций и обеспечить высокую точность донного шва.

Типы нагревательных элементов, применяемых в пакетоделательных станках:

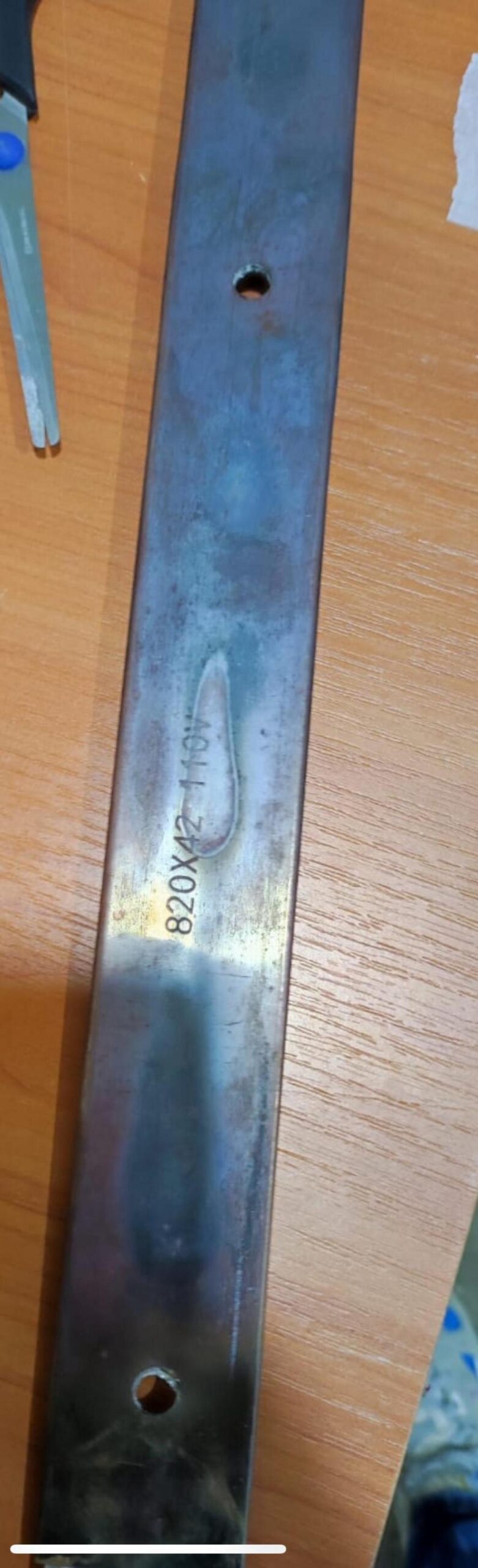

• Плоские слюдопластовые пластины: Это наиболее распространенный вариант для большинства пакетосварочных машин. Их конструкция предусматривает равномерное распределение тепла по всей рабочей поверхности, что критически важно для однородности шва. Типовые размеры таких элементов варьируются в диапазоне 480–510 мм в длину и 17–25 мм в ширину, что обеспечивает взаимозаменяемость в широком спектре оборудования.
• Резистивные электрические грелки: Этот термин является более общим и описывает принцип работы плоских нагревателей, где тепло генерируется за счет прохождения электрического тока через элемент с высоким сопротивлением, обычно нихромовую нить, запрессованную в изоляционный материал, например, слюдопласт.
• Горячие ножи: В некоторых моделях, особенно в двухручьевых станках (например, DFR-400-2), горячий нож выполняет двойную функцию: он одновременно нагревает пленку для сварки и осуществляет ее резку. Это упрощает конструкцию узла и повышает скорость цикла.

Конструкция нагревателя включает в себя внутренний нагревательный элемент (обычно нихромовая нить), расположенный между слоями изоляционного слюдопласта. Слюдопласт не только обеспечивает электрическую изоляцию, но и защищает нить от механических повреждений и перегрева. Для точного управления температурой и предотвращения пригорания полимера, особенно при работе с тонкими пленками, напряжение на ТЭН часто подается в импульсном режиме. В более продвинутых станках, таких как серии GFQ, предусмотрена интеграция нагревателя в электропневматическую систему с функциями самодиагностики, что позволяет автоматически отключать питание при перегрузках или значительных скачках напряжения, минимизируя риски выхода из строя и производственного простоя.

Ключевые технические характеристики и их влияние на производственный процесс

Выбор оптимального нагревательного элемента — это компромисс между производительностью, энергоэффективностью и стоимостью эксплуатации. Основные параметры элемента напрямую коррелируют с требованиями к конечному продукту и операционными возможностями станка.

Сравнительная таблица: Оценка нагревательных элементов для различных производственных задач

Представленная таблица агрегирует данные по нагревательным элементам, используемым в популярных моделях пакетоделательных станков, позволяя провести сравнительный анализ их функционала и применения с точки зрения управленческих и технических специалистов.

Детализированные спецификации и параметры эксплуатации:

• Геометрические размеры: Стандартизированные плоские нагревательные элементы, такие как 480×25 мм и 510×17 мм, обеспечивают универсальность при замене в большинстве сварочных узлов. Это минимизирует время простоя, так как не требует индивидуального подбора и модификации.
• Общая мощность станка и доля нагревателя: В пакетоделательных машинах нагревательный элемент является одним из основных потребителей энергии. Его мощность (2–4 кВт) может составлять до 60–80% от общей потребляемой мощности станка (3–3,2 кВт). Этот фактор критичен для расчета энергопотребления и операционных затрат.
• Механизмы регулировки: Современные станки оснащаются бесступенчатой регулировкой температуры через цифровые панели управления. Интеграция с фотоэлементами для точного позиционирования пленки и счетчиками продукции позволяет достигать высокой степени автоматизации и минимизировать процент брака.
• Ресурс и непрерывная работа: Для промышленных производств ресурс нагревателей является ключевым показателем. Качественные ТЭНы рассчитаны на 8–12 часов непрерывной работы с общим ресурсом 5000–10000 часов при соблюдении правил эксплуатации. Любые отклонения от рекомендуемых режимов (например, повышенная запыленность, скачки напряжения) могут существенно сократить этот показатель.

Понимание фундаментальных принципов работы и ключевых технических параметров нагревательных элементов закладывает основу для эффективного выбора и интеграции в производственные процессы. Однако истинная ценность проявляется в грамотной эксплуатации, систематическом обслуживании и способности быстро реагировать на возникающие вызовы. Далее мы рассмотрим вопросы практической реализации, оптимизации и стратегического развития, связанные с этими критически важными компонентами.

Оптимизация эксплуатации и стратегическое развитие пакетоделательных производств

Эффективность пакетоделательного производства напрямую зависит от стабильной и безотказной работы каждого компонента, особенно ключевых, таких как нагревательные элементы. Во второй части мы углубимся в практические аспекты, включая выбор материалов, стратегии установки и обслуживания, методы диагностики и решения типичных проблем, а также экономические преимущества и инновационные пути модернизации, которые позволят повысить рентабельность и конкурентоспособность предприятия.

Материалы, совместимость и стратегические аспекты выбора

Выбор материалов для нагревательного элемента и совместимость с обрабатываемой пленкой — это не просто технические детали, а стратегические решения, влияющие на качество продукции, срок службы оборудования и эксплуатационные расходы.

• Выбор полимерной пленки: Нагревательный элемент должен быть оптимизирован под конкретные типы полиэтиленовой пленки.
  • Для HDPE (полиэтилен высокой плотности), который используется для более жестких и прочных пакетов, требуются температуры в диапазоне 140–160°C. Недостаточный нагрев приведет к непрочному шву, избыточный — к переплавлению и деформации.
  • Для LDPE (полиэтилен низкой плотности), используемого для более мягких и эластичных пакетов, оптимальный диапазон температур составляет 110–130°C. Точный контроль в этом диапазоне критичен для сохранения свойств пленки и предотвращения ее прилипания.

  Толщина пленки (от 0,008 до 0,3 мм) также диктует требования к мощности и времени нагрева.

• Материалы ТЭНа:
  • Слюдопласт с нихромовой нитью: Обеспечивает равномерный нагрев и хорошую изоляцию, что делает его стандартным выбором для большинства плоских нагревателей.
  • Нержавеющая сталь или медные шины: Используются в оболочках или в качестве проводников для повышения долговечности и равномерности распределения тепла, особенно в условиях повышенной влажности, где требуется дополнительная противокоррозийная защита.
  • Керамические нагреватели: Хотя не упомянуты напрямую в исходных данных, современные инновации включают керамические элементы, которые предлагают до 50% больший ресурс и более стабильные характеристики нагрева, являясь перспективным вариантом для модернизации.
• Вопросы совместимости и замены: Стандартизированные размеры нагревателей (например, 480×25 мм, 510×17 мм) обеспечивают быструю замену без длительной остановки линии. Однако стратегически важно использовать оригинальные или сертифицированные аналоги запчастей. Использование некачественных элементов может привести к:
  • Неравномерному нагреву и браку.
  • Повышенному энергопотреблению.
  • Сокращению ресурса и частым поломкам, увеличивая TCO (Total Cost of Ownership – общую стоимость владения).
  • Риску повреждения другого оборудования из-за нестабильных электрических параметров.

Пошаговая реализация: Процедуры установки, обслуживания и диагностики

Для обеспечения максимальной производительности и минимизации рисков простоя, необходимо строго следовать регламентам установки и обслуживания нагревательных элементов. Ниже представлен чек-лист для технических специалистов.

Чек-лист по замене нагревательного элемента (на примере плоского ТЭНа 480×25 мм):

1. Подготовительный этап:
   • Деактивация: Полностью отключите пакетоделательный станок от сети (220 В) и убедитесь в отсутствии напряжения.
   • Охлаждение: Дайте сварочному узлу полностью остыть (не менее 30 минут) до безопасной температуры (менее 50°C).
   • Сбор инструментов: Подготовьте необходимый инструмент: отвертки (крестовые, плоские), мультиметр для проверки сопротивления, ИК-термометр для контроля температуры, диэлектрические перчатки, средства индивидуальной защиты (СИЗ).
2. Демонтаж старого элемента:
   • Доступ к узлу: Аккуратно снимите защитный кожух сварочного узла.
   • Отключение проводки: Отсоедините питающие провода от клемм нагревателя (обычно 110/220 В). Запомните или зафиксируйте схему подключения.
   • Извлечение: Открепите и извлеките изношенный нагревательный элемент.
   • Очистка: Тщательно очистите посадочное место от нагара, остатков пленки и других загрязнений, которые могут препятствовать плотному прилеганию нового элемента и равномерному теплообмену.
3. Установка нового элемента:
   • Позиционирование: Установите новый нагреватель в посадочное место, обеспечивая плотный контакт.
   • Фиксация: Зафиксируйте элемент крепежными болтами, избегая чрезмерного затягивания, которое может привести к деформации.
   • Подключение: Подключите провода к клеммам нового нагревателя. Для резистивных элементов полярность, как правило, не имеет значения, но всегда лучше сверяться со схемой.
4. Тестирование и калибровка:
   • Проверка сопротивления: С помощью мультиметра измерьте сопротивление нового элемента (обычно в диапазоне 20–50 Ом). Отклонения от нормы могут указывать на дефект.
   • Тестовый цикл: Запустите станок в тестовом режиме на минимальной мощности, используя пробный образец пленки.
   • Регулировка температуры: Используйте сенсорную панель для точной регулировки температуры нагрева, опираясь на тип и толщину используемой пленки. ИК-термометр позволит контролировать фактическую температуру поверхности нагревателя.

Меры безопасности и профилактика:

• Всегда используйте СИЗ (защитные очки, диэлектрические перчатки).
• Избегайте контакта с горячими частями станка (температура может достигать 250°C) даже после выключения, до полного остывания.
• Современные станки оснащены автоматикой, которая отключает питание при коротком замыкании (КЗ) или отсутствии пленки, но это не отменяет необходимости соблюдения всех правил.
• Профилактическое обслуживание: Еженедельная чистка сварочного узла от остатков пленки и пыли. Проверка нагревательных элементов на наличие трещин или деформаций каждые 1000 часов наработки. Запыленность может снижать ресурс ТЭНа до 30%.

Чек-лист по диагностике и устранению типичных проблем:

1. Проблема: Неровный нагрев шва или локальные дефекты.
   • Причина: Износ нагревательной нити, неравномерное распределение сопротивления, загрязнение поверхности.
   • Решение: Заменить нагревательный элемент. Очистить посадочное место.
2. Проблема: Перегрев пленки, пригар, деформация шва.
   • Причина: Неправильная калибровка температуры, сбой фотоэлементов или частотного преобразователя, неисправность терморегулятора.
   • Решение: Перенастроить фотоэлементы и частотник. Проверить термодатчики и ПИД-контроллер. Снизить заданную температуру.
3. Проблема: Слабая сварка, негерметичный шов.
   • Причина: Мощность нагрева ниже нормы, падение напряжения в сети (ниже 110 В для некоторых элементов), плохой контакт или загрязнение клемм.
   • Решение: Проверить напряжение питания, устранить проблемы с проводкой. Увеличить мощность нагревателя (при необходимости замены).
4. Проблема: Частые выходы ТЭНа из строя (поломка, перегорание).
   • Причина: Скачки напряжения в электросети, механические повреждения, превышение рабочего ресурса.
   • Решение: Установить стабилизатор напряжения. Проверить заземление. Произвести плановую замену при достижении рекомендованного ресурса.

Экономический эффект и инновационные подходы к модернизации

Инвестиции в качественные нагревательные элементы и их своевременное обслуживание приносят значительную экономическую выгоду, выражающуюся в снижении операционных затрат и повышении прибыльности.

• Оценка окупаемости инвестиций (ROI) и общей стоимости владения (TCO):
  • Стоимость плоского нагревательного элемента варьируется в пределах 5000–15000 рублей. При этом полная пакетоделательная машина, такая как GFQ-1600, может окупиться за 6–12 месяцев при производстве 1 млн пакетов в месяц. Вклад ТЭНа в этот ROI значителен: его стабильная работа напрямую влияет на объем выпуска и качество продукции.
  • Расчет TCO: TCO = (Стоимость ТЭНа + Затраты на электроэнергию + Стоимость обслуживания и замены + Стоимость брака от некачественной сварки) / Время эксплуатации. Оптимизация этих параметров ведет к снижению TCO и повышению маржинальности.
• Преимущества и инновации:
  • Повышение эффективности: Использование горячего ножа, который осуществляет сварку и резку одновременно, может увеличить скорость производства на 20–30% по сравнению с холодным ножом, где эти операции разделены. Это прямо пропорционально увеличению выпуска продукции.
  • Точность и минимизация брака: Интеграция фотоэлементов и цифровых счетчиков сокращает процент брака до менее 1%. Это означает прямую экономию на материалах и снижение затрат на утилизацию.
  • Энергоэффективность: Импульсный режим подачи напряжения на нагреватель позволяет снизить энергопотребление на 15–20% по сравнению с режимом постоянного нагрева. Это важный фактор для снижения операционных расходов, особенно при постоянно растущих тарифах на электроэнергию.
  • Технологическая модернизация: Внедрение сенсорных панелей с ПИД-регулированием температуры (как в моделях DFR) обеспечивает прецизионный контроль нагрева для различных типов и толщин пленки, что позволяет расширять ассортимент выпускаемой продукции без потери качества. Возможность апгрейда на керамические нагреватели обеспечивает дополнительный ресурс и стабильность.
• Оптимизация по мощности/производительности:
  • Низкая мощность (2 кВт): Подходит для малых и средних ширин пленки (400–650 мм), обеспечивает экономию электроэнергии и достаточную производительность для нишевых рынков.
  • Высокая мощность (4 кВт): Необходима для работы с широкими пленками (от 1000 мм и более) и достижения максимальной скорости производства (до 120 пакетов в минуту), что критично для крупных предприятий.

Практические рекомендации для масштабирования производства

Для руководителей и технических директоров, нацеленных на масштабирование и повышение конкурентоспособности, важно не просто поддерживать текущие процессы, но и стратегически развивать их.

• Выбор ТЭНа с учетом будущих потребностей: При выборе нагревателя учитывайте не только текущую ширину станка (например, 480 мм для GFQ-600), но и потенциал для расширения ассортимента продукции. Предпочтение слюдопластовым элементам обеспечивает равномерность нагрева, что важно для стабильного качества при высоких объемах.
• Калибровка под изменяющиеся условия: Регулярно тестируйте и калибруйте нагревательные элементы на пробной пленке. Учитывайте внешние факторы, такие как влажность воздуха (при влажности выше 70% может потребоваться повышение температуры на 10°C для компенсации). Создайте стандартизированные профили нагрева для HDPE (140–160°C) и LDPE (110–130°C).
• Интеграция с системами автоматизации: Для производства с намоткой в рулон (как DFL-500) критична интеграция нагревательного элемента с системами охлаждения рулонов и прецизионными разматывателями. Это предотвращает слипание пленки и обеспечивает высокую стабильность процесса.
• Ключевые метрики для мониторинга: Внедрите систему мониторинга для отслеживания следующих показателей:
  • OEE (Overall Equipment Effectiveness – общая эффективность оборудования): Измеряет доступность, производительность и качество оборудования.
  • Процент брака: Контроль качества шва для минимизации потерь.
  • Энергопотребление на пакет: Оценка фактической энергоэффективности линии.
  • Срок службы ТЭНов: Прогнозирование замены для предотвращения незапланированных простоев.
