Тэн патронный. Диаметр 12 Длина 15,5 Мощность 0,25 Напряжение 220

Оптимизация локального нагрева: Патронный ТЭН с параметрами 12×155 мм, 250 Вт, 220 В

В условиях современного промышленного производства и лабораторных исследований, где требуется высокоточный и локализованный температурный контроль, патронные трубчатые электронагреватели (ТЭНы) являются одним из наиболее эффективных решений. Выбор конкретной модели, такой как ТЭН с диаметром 12 мм, длиной 155 мм, мощностью 250 Вт и напряжением 220 В, обусловлен строгими техническими требованиями к габаритам, тепловой производительности и надёжности. Понимание его конструкции, эксплуатационных характеристик и нюансов применения критически важно для инженеров, технологов и специалистов по закупкам, отвечающих за бесперебойную работу оборудования и качество конечной продукции.

Суть патронного ТЭНа: Конструкция и принцип действия

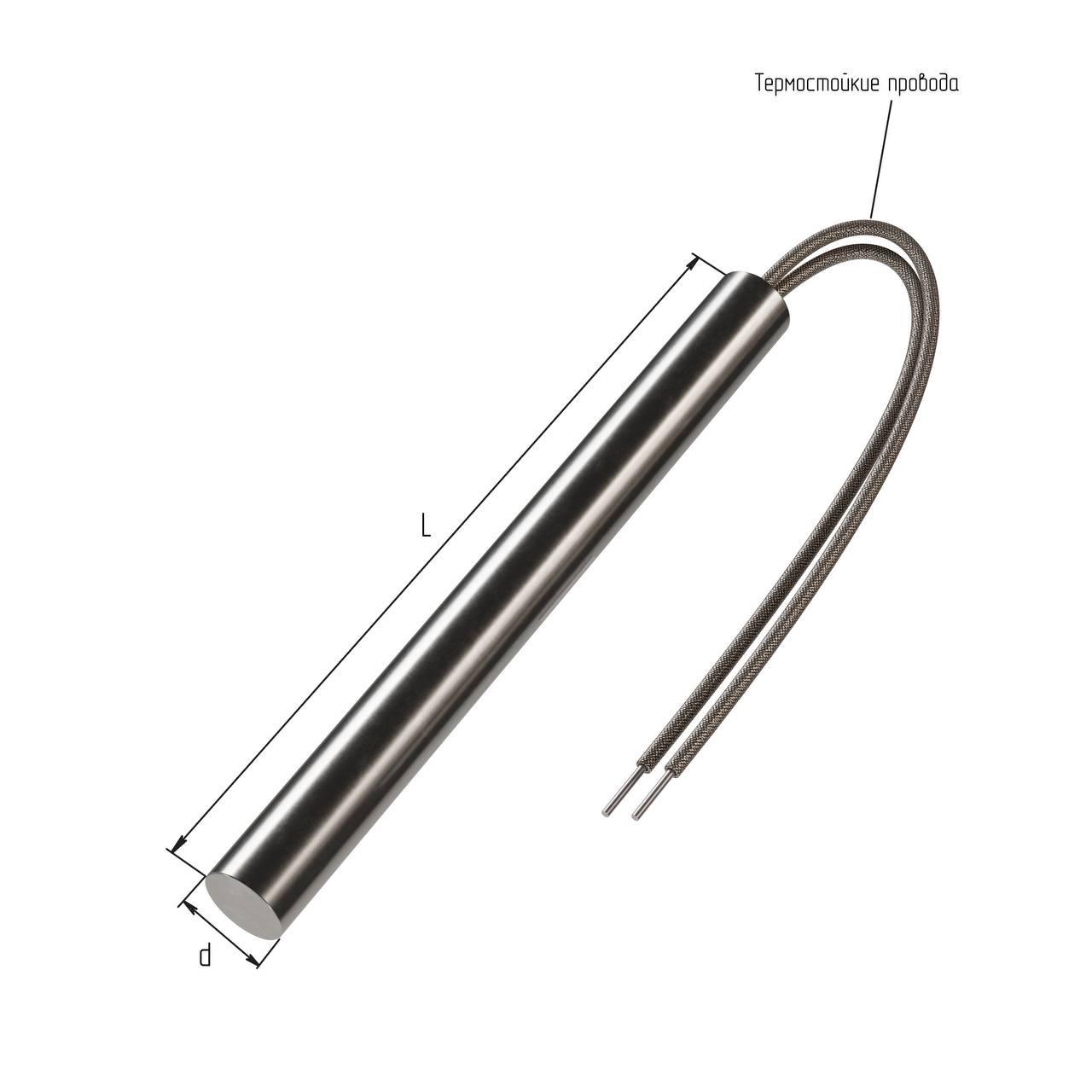

Патронный ТЭН — это компактный цилиндрический электрический нагревательный элемент, спроектированный для обеспечения интенсивного локального подогрева. Его ключевое преимущество заключается в способности генерировать высокую удельную мощность в ограниченном объёме, что делает его незаменимым в задачах, требующих быстрой и точной передачи тепла. Внутри прочного металлического корпуса размещена резистивная спираль, изолированная от внешней оболочки и надёжно закреплённая для предотвращения смещений при термических деформациях.

Основными компонентами являются:

• Внешний патрон: Как правило, изготавливается из нержавеющей стали, обеспечивающей высокую коррозионную стойкость, механическую прочность и долговечность в агрессивных средах и при высоких температурах. В отдельных случаях применяются медь или латунь с электроизоляционным покрытием, но нержавеющая сталь является стандартом для большинства российских производителей благодаря оптимальному сочетанию эксплуатационных свойств.
• Изолятор: Порошковая электроизоляционная керамика, чаще всего оксид магния (MgO). Она плотно уплотняет нагревательную спираль внутри корпуса, обеспечивая надёжную электрическую изоляцию и эффективную теплопроводность от спирали к внешней оболочке ТЭНа.
• Нагревательный элемент: Это спираль из нихромового сплава (NiCr) или аналогичного нихромоподобного сплава, специально разработанного для эксплуатации при высоких температурах без потери своих резистивных свойств. Выбор сплава критичен для обеспечения стабильной мощности и длительного срока службы нагревателя.
• Выводы питания: Представляют собой термостойкие провода или клеммы, выходящие из одного конца патрона. Варианты заводского исполнения могут включать проводные выводы через керамический ввод, резьбовой фланец или штуцер, что позволяет интегрировать ТЭН в различные системы.

Технические характеристики и эксплуатационные параметры модели 12×155 мм, 250 Вт, 220 В

Рассмотрим детально спецификации патронного ТЭНа с заявленными параметрами, которые имеют определяющее значение для его эффективного применения в промышленных процессах:

• Диаметр корпуса: 12 мм — один из наиболее распространённых стандартных типоразмеров патронных ТЭНов. Этот диаметр обеспечивает баланс между компактностью и достаточной площадью поверхности для эффективного теплообмена, что делает его универсальным для различных применений.
• Длина корпуса: 155 мм — важный параметр, определяющий активную зону нагрева. При длине 155 мм, этот ТЭН может быть как серийным (близким к стандартным 150 мм или 160 мм), так и изготовленным на заказ для точного соответствия конкретному посадочному гнезду. Точное соответствие длины исключает образование «холодных» зон и оптимизирует теплопередачу.
• Мощность: 250 Вт (0,25 кВт) при 220 В — данная мощность находится в диапазоне малых и средних значений для патронных ТЭНов такого размера. Она достаточна для решения большинства задач локального подогрева без избыточного энергопотребления.
• Напряжение: 220 В — стандартное сетевое напряжение, широко используемое как в быту, так и в большинстве промышленных применений. Важно всегда сверять номинальное напряжение ТЭНа со спецификацией источника питания, чтобы избежать перегрузки или недогрева.

Электрические и теплотехнические расчёты

Для оценки эксплуатационных параметров и обеспечения надёжности системы необходимо выполнить базовые расчёты:

1. Расчёт рабочего тока (I): Используя закон Ома, ток можно определить по формуле I = P / U. Для ТЭНа мощностью 250 Вт при напряжении 220 В:

   I = 250 Вт / 220 В ≈ 1,14 А

   Это относительно низкий ток, что упрощает требования к сечению подводящих проводов. Тем не менее, выбор защитной автоматики (автоматический выключатель, предохранитель) должен производиться с учётом запаса по току, обычно 20-30%, для исключения ложных срабатываний при пусковых нагрузках или кратковременных скачках напряжения.

2. Расчёт удельной мощности по длине: Этот параметр показывает интенсивность тепловыделения на единицу длины ТЭНа.

   Удельная мощность = 250 Вт / 0,155 м ≈ 1613 Вт/м

   Такая удельная мощность является приемлемой для патронных ТЭНов диаметром 12 мм. Важно учитывать, что чем выше удельная мощность, тем выше температура поверхности нагревателя, что требует адекватного теплоотвода в нагреваемую среду и применения систем температурного контроля для предотвращения перегрева и преждевременного выхода из строя.

3. Расчёт сопротивления (R): Понимание сопротивления ТЭНа критично для диагностики его состояния.

   R = U² / P = (220 В)² / 250 Вт ≈ 193,6 Ом

   Это расчётное значение должно быть близко к паспортным данным производителя и используется для проверки целостности нагревательного элемента перед вводом в эксплуатацию и в процессе диагностики.

Максимальная температура поверхности ТЭНа сильно зависит от материала корпуса, эффективности теплоотвода и способа крепления. Для патронов типична рабочая температура до ~500 °C в свободном состоянии, но без должного теплоотвода она может значительно превышать этот показатель. Производители обычно указывают допустимую температуру в спецификациях, и её необходимо строго соблюдать для безопасной и долговечной работы.

Области применения и экономический эффект для бизнеса

Патронные ТЭНы с рассматриваемыми характеристиками находят широкое применение в различных отраслях, где требуется точность, надёжность и компактность нагревательных элементов. Их использование напрямую влияет на операционную эффективность, качество продукции и сокращение издержек.

• Машиностроение и металлообработка:
  • Локальный нагрев пресс-форм, тиснильных головок и штампов для формирования изделий из пластика, резины, металла. Точный контроль температуры предотвращает дефекты, увеличивает скорость производственных циклов и продлевает срок службы инструмента.
  • Подогрев небольших резервуаров, ёмкостей, насадок, держателей инструмента и нагревательных втулок в станках.
• Деревообработка и полиграфия:
  • Нагрев тиснильных головок и штампов для нанесения фольги, логотипов на кожу, пластик, дерево. Это обеспечивает чёткость оттиска и минимизирует брак.
  • Применение в термопресс-ручках и другом промышленном оборудовании, где требуется компактный цилиндрический нагреватель.
• Лабораторное и научно-исследовательское оборудование:
  • Локальный подогрев образцов, малых резервуаров и реакционных камер в аналитических системах. Высокая точность позволяет проводить эксперименты с контролируемыми параметрами.
  • Использование в системах, требующих контролируемого температурного режима для кристаллизации, испарения или поддержания вязкости веществ.
• Производство упаковки:
  • Нагрев ножей и матриц в запаечных машинах, что обеспечивает прочные и герметичные швы на упаковке, снижая процент отбраковки.

Экономический эффект от применения таких ТЭНов выражается в:

1. Снижении брака: Точный и стабильный нагрев уменьшает количество дефектных изделий, сокращая потери сырья и время на переработку. Это напрямую влияет на снижение производственных издержек и повышение качества конечной продукции.
2. Увеличении производительности: Быстрый выход на рабочую температуру и эффективная теплопередача сокращают циклы нагрева, ускоряя производственные процессы и оптимизируя пропускную способность линий.
3. Экономии энергии: Локализованный нагрев только требуемой зоны минимизирует общие энергозатраты по сравнению с объёмными нагревателями, способствуя снижению операционных расходов.
4. Увеличении срока службы оборудования: Контролируемая температура предотвращает перегрев и износ не только самого ТЭНа, но и сопряжённых компонентов и обрабатываемых материалов, снижая затраты на обслуживание и ремонт.

Критерии выбора и стратегический подход к закупке

При выборе патронного ТЭНа, особенно с нестандартными параметрами, такими как 155 мм длина, критически важно учитывать не только базовые характеристики, но и ряд стратегических аспектов, которые повлияют на надёжность, долговечность и общую стоимость владения (TCO, Total Cost of Ownership).

Основные критерии выбора:

• Длина активной части: Убедитесь, что указанная длина 155 мм соответствует именно активной (нагревательной) части, а не общей длине корпуса с выводами. Расхождения могут привести к неэффективному нагреву или повреждению оборудования из-за неправильного распределения тепла.
• Паспортные данные: Тщательно изучите спецификацию от производителя. В ней должны быть указаны номинальная мощность, сопротивление, максимально допустимая температура корпуса (в идеале — при конкретном теплоотводе), тип вывода, степень защиты (IP, Ingress Protection) и материалы корпуса. Эти данные являются основой для правильной интеграции и безопасной эксплуатации.
• Удельная мощность: Сравните удельную мощность 250 Вт при длине 155 мм (≈1613 Вт/м) с аналогичными изделиями в каталогах. Патронные ТЭНы диаметром 12 мм могут иметь мощность от 250 Вт до 500 Вт и выше для схожих длин. Выбор должен быть обоснован требуемым тепловым режимом: недостаточная мощность не обеспечит требуемый нагрев, избыточная может привести к перегреву ТЭНа и выходу из строя без достаточного теплоотвода.
• Тип выводов: Определите необходимый тип выводов (термостойкие провода, клеммы, резьбовой фланец, штуцер) и требуемую длину проводов. Это влияет на удобство монтажа и электробезопасность.
• Опции: Рассмотрите необходимость дополнительных опций, таких как встроенная термопара (для более точного контроля температуры) или специальные покрытия корпуса для работы в агрессивных средах (например, кислотах или солевых растворах).
• Материал корпуса: Для работы в агрессивных химических средах или в пищевой промышленности обязательно уточняйте класс нержавеющей стали (например, AISI 304, AISI 316L) и наличие соответствующих допусков (например, пищевой допуск).

Сравнительный анализ патронных ТЭНов: Что искать у аналогов

Поскольку длина 155 мм может быть нестандартной для массового производства, важно ориентироваться на ближайшие серийные типоразмеры и понимать, как они соотносятся с требуемыми параметрами. Это позволяет оценить возможности кастомизации и ценовую политику поставщиков.

Поиск и заказ: Где искать и что уточнять

При поиске и заказе патронных ТЭНов с такими специфическими параметрами рекомендуется обращаться к российским производителям и крупным дилерам, таким как PromNagrev, Polymernagrev, Electro-nagrev, или специализированным магазинам. Эти компании часто предлагают как типовые изделия, так и возможность изготовления на заказ. При подаче запроса необходимо максимально детализировать требования:

• Точные габариты (диаметр и длина активной части).
• Номинальная мощность и напряжение.
• Тип выводов и их желаемая длина.
• Материал корпуса (нержавеющая сталь, медь, с особыми покрытиями).
• Наличие дополнительных опций (встроенная термопара, штуцер, фланец).
• Среда применения (воздух, масло, вода, агрессивные жидкости).
• Требуемое количество и сроки поставки.

Особое внимание следует уделить запросу допусков длины и точной номинальной мощности, поскольку даже небольшие отклонения могут существенно повлиять на функциональность и безопасность всей системы.

Продвинутая практика и внедрение: От монтажа до обслуживания патронных ТЭНов

После выбора оптимального патронного ТЭНа, соответствующего техническим требованиям и бюджетным ограничениям, критически важным этапом становится его корректное внедрение и дальнейшая эксплуатация. От качества монтажа, адекватности систем управления и своевременной диагностики зависит не только срок службы самого нагревателя, но и общая надёжность, безопасность и экономическая эффективность всей производственной системы. Эта часть статьи призвана обеспечить всесторонний обзор практических аспектов, необходимых для руководителей, инженеров и технических специалистов, заинтересованных в оптимизации процессов нагрева.

Детальный монтаж и подключение: Обеспечение надёжности

Правильный монтаж патронного ТЭНа является залогом его эффективной и долговечной работы. Основная задача — обеспечить максимально плотный тепловой контакт по всей активной длине ТЭНа с нагреваемой поверхностью, что критически важно для оптимальной теплопередачи и предотвращения локального перегрева.

Необходимые инструменты и материалы:

• Монтажный инструмент: Гаечный или торцевой ключ (для ТЭНов со штуцером или фланцем), приспособления для запрессовки (если требуется высокая плотность посадки).
• Электромонтажные материалы: Термостойкие клеммы или разъёмы, кабель соответствующего сечения, термоусадочные трубки или изолента с высокими изоляционными свойствами для герметизации соединений.
• Теплопроводные материалы: Термопаста или теплопроводный компаунд (например, на основе оксида алюминия или серебра) для улучшения теплового контакта между ТЭНом и посадочным гнездом.
• Измерительные приборы: Мультиметр (для измерения сопротивления и проверки изоляции), токоизмерительные клещи для контроля рабочего тока.
• Защитные устройства: Устройство защитного отключения (УЗО), автоматический выключатель, предохранитель, терморегулятор или ПИД-регулятор.

Пошаговая инструкция по монтажу и креплению:

1. Подготовка посадочного гнезда:
   • Убедитесь, что внутренний диаметр гнезда соответствует диаметру ТЭНа (12 мм) с минимальным допустимым зазором (обычно не более 0,02-0,05 мм). Слишком большой зазор ухудшит теплоотвод, что приведёт к перегреву ТЭНа, тогда как малый зазор затруднит установку.
   • Тщательно очистите гнездо от стружки, грязи, масла и других загрязнений. Поверхность должна быть гладкой и чистой для максимальной площади контакта.
2. Применение теплопроводных материалов:
   • Нанесите тонкий равномерный слой термопасты или теплопроводного компаунда на всю рабочую поверхность ТЭНа, которая будет контактировать с гнездом. Это значительно улучшает теплопередачу, заполняя микроскопические воздушные зазоры и увеличивая эффективность нагрева.
3. Крепление ТЭНа:
   • Запрессовка: Если предусмотрено, аккуратно запрессуйте ТЭН в гнездо, обеспечивая плотный контакт по всей длине. Это наиболее эффективный способ крепления для максимальной теплопередачи.
   • Вальцевое зажимное гнездо/втулка: При использовании зажимных элементов убедитесь в равномерном обжатии корпуса ТЭНа по всему периметру.
   • Фланцевое/резьбовое крепление: Надёжно затяните фланцевое или резьбовое соединение, используя рекомендованный производителем момент затяжки.
   • Избегайте механических напряжений: Убедитесь, что ТЭН установлен без изгибов и напряжений, которые могут повредить корпус, выводы или вызвать преждевременный отказ.
4. Электрическое подключение:
   • Подключайте ТЭН к сети 220 В через специализированные защитные устройства: автоматический выключатель (подобранный по току с запасом 20-30% от расчётного 1,14 А), УЗО для защиты от поражения электрическим током, а также терморегулятор для поддержания заданной температуры.
   • Используйте термостойкие провода и клеммы, предназначенные для работы при высоких температурах. Все электрические соединения должны быть надёжными, иметь достаточную изоляцию и, при необходимости, герметичность, исключающую контакт с корпусом оборудования.
   • Рекомендация: Для предотвращения перегрева и увеличения срока службы ТЭНа обязательно используйте внешний термостат/реле температуры в комплексе с термопарой или термодатчиком, размещённым в непосредственной близости от зоны нагрева.

Проверки после монтажа:

• Измерение сопротивления изоляции: Перед первым включением обязательно измерьте сопротивление изоляции между корпусом ТЭНа и выводами питания. Оно должно быть высоким (обычно >20 МОм). Низкое значение указывает на повреждение изоляции, что требует устранения до подачи напряжения.
• Измерение рабочего сопротивления: Измерьте сопротивление между выводами питания. Оно должно соответствовать расчётному значению (≈193,6 Ом) с допустимым отклонением (обычно ±10% согласно ГОСТ).
• Тестовый запуск: Включите ТЭН на короткое время, контролируя ток и температуру. Убедитесь в отсутствии аномалий (искрение, дым, перегрев выводов) и стабильном выходе на рабочую температуру.

Эксплуатационная безопасность и продление срока службы

Безопасность является приоритетом при работе с любыми нагревательными элементами. Несоблюдение правил эксплуатации может привести к поломкам оборудования, пожарам, порче продукции и травмам персонала, что влечёт за собой значительные экономические потери.

Ключевые аспекты безопасности:

1. Температурный контроль:
   • Опасность перегрева: Включение ТЭНа без адекватного теплоотвода (например, работа в воздухе или в сухом, неплотно прилегающем гнезде) может привести к его экстремальному перегреву (до 800-900 °C) и мгновенному выходу из строя из-за перегорания спирали или разрушения изоляции. Это также повышает риски возгорания материалов вблизи ТЭНа.
   • Оксидная коррозия: Длительная работа при температурах выше рекомендованных производителем вызывает ускоренную оксидную коррозию корпуса, что снижает его механическую прочность, ухудшает теплопередачу и сокращает срок службы.
   • Применение термостата: Использование термостата или ПИД-регулятора с термопарой является обязательным для поддержания безопасной рабочей температуры и предотвращения термических повреждений ТЭНа и нагреваемой среды.
2. Электробезопасность:
   • Заземление: Обязательное применение защитного заземления корпуса оборудования, в котором установлен ТЭН, в соответствии с требованиями ПУЭ (Правила устройства электроустановок).
   • Защитная автоматика: УЗО (дифференциальная защита) и автоматические выключатели должны быть установлены в цепи питания ТЭНа для защиты от короткого замыкания и утечки тока. Их номиналы должны соответствовать мощности ТЭНа и учитывать пусковые токи.
   • Изоляция: Все электрические соединения должны быть надёжно изолированы и, при необходимости, герметизированы, особенно во влажных, пыльных или агрессивных условиях. Используйте выводы с соответствующей степенью защиты (IP).
3. Среда применения:
   • Агрессивные среды: Для работы в кислотах, щелочах, солевых растворах или других агрессивных химикатах необходимо использовать ТЭНы со специальными корпусами из устойчивой нержавеющей стали (например, AISI 316L) или с защитными покрытиями, уточняя их совместимость с конкретной средой.
   • Пищевая промышленность: При контакте с пищевыми продуктами или питьевой водой требуется подтверждение пищевого допуска материалов корпуса от производителя, а также соответствие санитарным нормам.

Чек-лист для обеспечения долгосрочной эксплуатации:

Регулярное выполнение следующих пунктов поможет поддерживать ТЭН в рабочем состоянии и предотвращать непредвиденные сбои:

• [ ] Проводить визуальный осмотр корпуса ТЭНа и выводов на предмет повреждений, коррозии, нагара или оплавлений не реже одного раза в квартал.
• [ ] Периодически проверять электрические соединения на надёжность, отсутствие ослабления клемм и окисления контактов (например, ежемесячно при интенсивной эксплуатации).
• [ ] Контролировать состояние изоляции (измерение мегаомметром) ежегодно или при первых признаках проблем (например, срабатывании УЗО).
• [ ] Осуществлять калибровку и проверку точности работы терморегуляторов и термопар в соответствии с регламентом производителя системы.
• [ ] Обеспечивать адекватный теплоотвод: поддерживать чистоту посадочного гнезда, при необходимости — обновлять термопасту (раз в 1-2 года или при каждом обслуживании).
• [ ] Своевременно заменять ТЭН при первых признаках снижения мощности, нестабильности работы или выходе за пределы паспортных характеристик.

Интеграция с системами регулирования: Точность и контроль

Для достижения максимальной эффективности и безопасности, патронный ТЭН должен быть интегрирован с адекватными системами контроля и регулирования температуры. Это обеспечивает стабильность процесса, экономию энергии и продление срока службы нагревателя.

• Терморегуляторы:
  • Типы: Выбирайте релейные терморегуляторы (простые и надёжные для менее требовательных задач), твердотельные реле (SSR-регуляторы) для более точного и быстрого управления (отсутствие механических контактов увеличивает ресурс). Для высокоточных процессов, где критически важна стабильность температуры, рекомендуется использовать ПИД-регуляторы (пропорционально-интегрально-дифференциальные), которые обеспечивают минимальные колебания температуры и быструю стабилизацию.
  • Совместимость: Убедитесь, что регулятор рассчитан на работу с мощностью 250 Вт и соответствует требуемому диапазону температур. Важно также проверить совместимость с типом используемого датчика температуры (термопара, терморезистор).
• Термопары:
  • Типы: Наиболее распространены термопары K-типа (хромель-алюмель) и J-типа (железо-константан), выбор которых зависит от требуемого диапазона, точности измерения температуры и условий эксплуатации. K-тип часто используется для более высоких температур.
  • Размещение: Для получения наиболее точных показаний термопару следует устанавливать максимально близко к активной зоне ТЭНа или непосредственно в нагреваемой детали. Многие производители предлагают ТЭНы с интегрированными термопарами, что упрощает монтаж и повышает точность контроля.
• Крепёжные и монтажные гнёзда:
  • При выборе гнезда для ТЭНа (будь то втулка, фланец или отверстие в пресс-форме) ключевым фактором является его внутренний диаметр, который должен соответствовать 12 мм, и длина погружения, чтобы ТЭН контактировал с нагреваемой средой по всей активной длине. Это предотвращает «холодные» концы, улучшает однородность нагрева и минимизирует риски перегрева.

Диагностика и устранение типовых неисправностей

Своевременное выявление и устранение неисправностей минимизирует простои оборудования, сокращает расходы на ремонт и продлевает срок службы нагревательных систем.

Стратегии закупки и кастомизации для уникальных задач

В случаях, когда стандартные патронные ТЭНы не соответствуют уникальным требованиям проекта (например, точная длина 155 мм), стратегическое партнёрство с производителем становится ключевым. Российские производители, такие как PromNagrev или Polymernagrev, обычно имеют возможности для изготовления ТЭНов по индивидуальным заказам, что позволяет создавать оптимальные решения для специфических применений.

Что учесть при заказе нестандартных ТЭНов:

1. Точное техническое задание (ТЗ): Предоставьте максимально детализированное ТЗ, включающее не только диаметр, длину, мощность и напряжение, но и тип выводов, длину проводов, необходимость дополнительных опций (интегрированная термопара, штуцер, фланец), материал корпуса, среду применения, требуемую степень защиты (IP) и условия эксплуатации (рабочая температура, режим включения/выключения).
2. Допуски: Обсудите с производителем допустимые отклонения по размерам, мощности и другим критическим параметрам, чтобы убедиться, что они соответствуют требованиям вашей системы.
3. Стоимость и сроки: Нестандартное производство может значительно увеличить стоимость и сроки поставки по сравнению с серийными изделиями. Оцените эти факторы с точки зрения общего ROI проекта и планирования поставок.
4. Минимальный объём заказа (MOQ): Уточните минимальное количество единиц для изготовления на заказ. Иногда для мелкосерийного производства MOQ может быть высоким, что влияет на экономическую целесообразность.
5. Документация: Запросите полную техническую документацию, включая паспорт изделия, сертификаты соответствия (например, ГОСТ, ТР ТС) и протоколы испытаний.

Ориентируясь на типовые аналоги, представленные на рынке (например, 12×150 мм 350 Вт или 12×200 мм 500 Вт), можно более точно сформулировать требования к нестандартному изделию, а также получить представление о ценовом диапазоне и технологических возможностях различных поставщиков.
