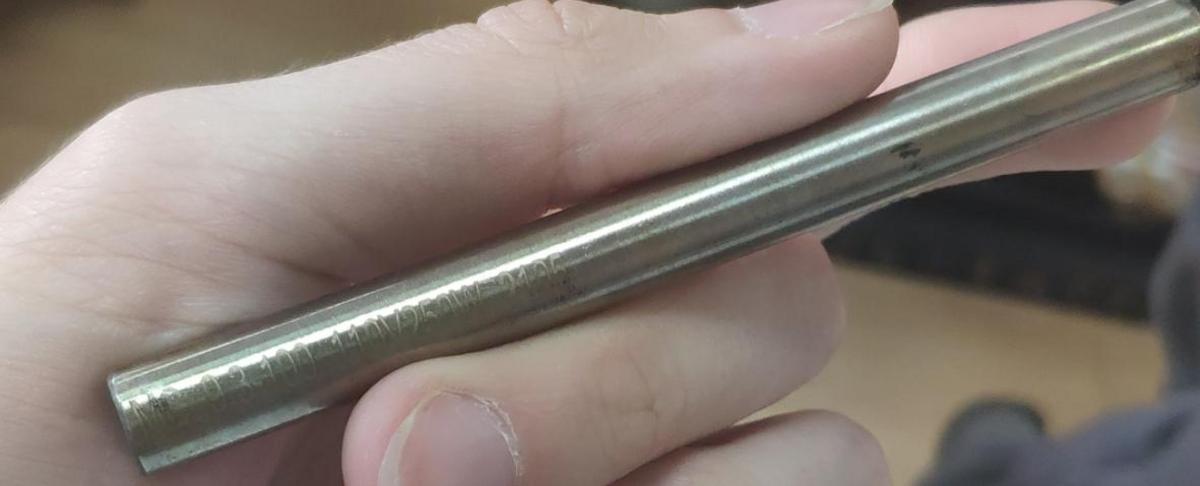

ТЭН патронного типа, диаметр-9,3 мм, длина-100мм, напряжение-110в, мощность-250вт

ТЭН патронного типа: Детальный обзор модели диаметром 9,3 мм, длиной 100 мм, 110 В, 250 Вт для промышленных систем

ТЭН патронного типа (ТЭНП) с параметрами диаметр 9,3 мм, длина 100 мм, напряжение 110 В и мощность 250 Вт представляет собой специализированный цилиндрический нагреватель, разработанный для высокоточного локального теплового воздействия в критически важных промышленных процессах. Эта модель, часто встречающаяся под маркировкой RxM или аналогичными артикулами (например, 61789), находит применение в оборудовании, требующем равномерного и контролируемого распределения тепла при ограниченных габаритах – от пресс-форм и штампов до термоплит и аналитических приборов. Гибкий провод длиной 250 мм с термостойкой изоляцией значительно упрощает монтаж и подключение, сокращая время наладки оборудования. С удельной мощностью до 15–25 Вт/см² (для более мощных аналогов, в данной модели около 2,5 Вт/см²) и максимальной рабочей температурой до 500 °C, эти нагреватели являются оптимальным решением для отраслей, где точность и надежность нагрева напрямую влияют на качество продукции и операционную эффективность.

Ключевые понятия и терминология

• ТЭН патронного типа (ТЭНП): Электронагревательный элемент цилиндрической формы, предназначенный для установки в глухие отверстия или пазы оборудования, обеспечивающий концентрированный нагрев.
• Оксид магния (MgO): Мелкодисперсный порошок, используемый в качестве диэлектрического и теплопроводного наполнителя внутри трубки ТЭНП. Обеспечивает электрическую изоляцию нагревательной спирали от корпуса и эффективную передачу тепла.
• Удельная мощность (Вт/см²): Показатель интенсивности тепловыделения нагревателя, равный отношению его электрической мощности к площади поверхности нагрева. Критически важен для оценки эффективности теплопередачи и риска перегрева.
• Термопластавтоматы (ТПА): Машины для литья пластмасс под давлением, где ТЭНП применяются для нагрева пресс-форм и экструзионных головок.
• Термопара (Типы J, K): Датчик температуры, состоящий из двух проводников из разнородных металлов. Используется для точного измерения и контроля температуры нагревательного элемента или нагреваемого объекта. Тип J (железо-константан) и K (хромель-алюмель) являются распространенными стандартами.

Конструктивные особенности и принцип действия

Основой конструкции патронного ТЭНП является прочная металлическая трубка круглого сечения, как правило, из нержавеющей стали марок 201SUS, 304SUS или 316SUS, выбранных за их коррозионную стойкость и механическую прочность при высоких температурах. Внутри этой трубки располагается резистивная спираль, выполненная из высокоомной нихромовой проволоки. Нихром (сплав никеля и хрома) обладает высоким удельным электрическим сопротивлением и способностью выдерживать высокие температуры без деформации, что обеспечивает стабильное и равномерное тепловыделение. Спираль наматывается на керамический сердечник, который служит каркасом и предотвращает провисание витков. Пространство между спиралью и внутренней стенкой трубки плотно заполняется сжатым порошком оксида магния (MgO). MgO является отличным электрическим изолятором, предотвращающим короткое замыкание между спиралью и корпусом ТЭНа, и одновременно обладает высокой теплопроводностью, эффективно передавая тепло от спирали к внешней трубке. Такая конструкция гарантирует равномерное распределение тепла по всей длине нагревателя и высокую герметичность, что критично для работы в условиях повышенной влажности или агрессивных сред.

Один конец ТЭНП герметично заварен для предотвращения попадания влаги и загрязнений внутрь. С противоположного торца выходят контактные выводы — гибкие провода в жаропрочной изоляции, обычно длиной от 250 до 330 мм. Эта длина обеспечивает достаточную гибкость для подключения к управляющим системам без создания избыточного натяжения. В ряде модификаций выводы могут иметь угловой отвод, что удобно для монтажа в условиях ограниченного пространства, или комплектоваться встроенной термопарой (тип J или K) для оперативного контроля и поддержания заданной температуры нагреваемого объекта. Удельная мощность для рассматриваемой модели 9,3×100 мм составляет приблизительно 2,5 Вт/см², что является оптимальным значением для обеспечения длительного срока службы без риска локальных перегревов, в отличие от высокоплотных аналогов с удельной мощностью до 50 Вт/см².

Технические параметры и многообразие модификаций

Представленная модель ТЭНП точно соответствует параметрам: диаметр 9,3 мм (часто указывается как 9 мм), длина нагревательной части 100 мм, мощность 250 Вт и рабочее напряжение 110 В, с длиной выводного провода 250 мм. Это сочетание параметров делает его незаменимым компонентом в оборудовании, спроектированном под стандарты электросетей Северной Америки или Японии, где 220 В является нестандартным или недоступным напряжением. Отшлифованная внешняя поверхность трубки обеспечивает минимальный зазор (рекомендуемый допуск 0,1–0,2 мм) при установке в соответствующее гнездо, максимизируя площадь контакта и эффективность теплопередачи. Плотная посадка предотвращает образование воздушных зазоров, которые могли бы привести к локальным перегревам и преждевременному выходу элемента из строя.

Рынок предлагает множество модификаций патронных нагревателей, что позволяет подобрать оптимальное решение для самых специфических задач:

• Интегрированные термопары: Для систем, требующих исключительно точного температурного контроля, доступны ТЭНП со встроенными термопарами (например, тип J или K). Это исключает необходимость в отдельной установке датчиков и обеспечивает более быструю и точную обратную связь с системой управления.
• Геометрические модификации: Помимо стандартных цилиндрических форм, существуют Г-образные (ТЭНПГ) для сложных конфигураций нагреваемых поверхностей, а также расширяющиеся или раздвоенные варианты, обеспечивающие максимально плотную посадку или распределение тепла в нестандартных пазах.
• Зональный нагрев: Для приложений, где требуется неравномерное распределение мощности по длине нагревателя (например, для компенсации тепловых потерь на краях или создания градиента температур), доступны ТЭНП с различными зонами нагрева.
• Материалы корпуса: Помимо стандартной нержавеющей стали, для работы в агрессивных химических средах или при сверхвысоких температурах могут применяться трубки из инконеля, титана или с кварцевым покрытием.

Ключевые преимущества и области применения

Модель ТЭНП 9,3×100 мм, 250 Вт/110 В обладает рядом эксплуатационных преимуществ, которые делают ее экономически выгодным решением для промышленных предприятий:

• Компактность и точечный нагрев: Малый диаметр (9,3 мм) позволяет интегрировать ТЭНП в узкие пазы и небольшие узлы оборудования, что особенно ценно для европейских стандартов оснастки и миниатюризации систем. Это обеспечивает точный, локализованный нагрев без влияния на соседние компоненты.
• Высокая надежность и долговечность: Качественный оксид магния (MgO) и нихромовая спираль в сочетании с прочным корпусом обеспечивают срок службы, исчисляемый тысячами часов непрерывной работы при температурах до 500 °C. Это минимизирует частоту замены элементов и сокращает операционные издержки.
• Равномерное распределение тепла: Оптимальная удельная мощность и плотное заполнение MgO гарантируют стабильную и однородную температуру по всей нагреваемой поверхности. Это критично для процессов, где неравномерный нагрев может привести к браку продукции или деформации материалов.
• Простота монтажа и обслуживания: Цилиндрическая форма и отшлифованная поверхность позволяют легко вставлять ТЭНП в патрон без сложных крепежных элементов. Быстрая замена вышедшего из строя элемента без полной разборки оборудования существенно сокращает время простоя производственных линий.
• Энергоэффективность: Минимальные потери тепла благодаря плотной посадке и высокой теплопроводности MgO позволяют сократить энергопотребление. Адаптация под 110 В обеспечивает совместимость с существующей инфраструктурой без необходимости использования дорогих преобразователей.

Области применения ТЭНП данной модели охватывают широкий спектр промышленных и лабораторных задач:

• Производство пластмасс и полимеров: Основное применение в термопластавтоматах (ТПА) для нагрева пресс-форм, штампов, экструзионных головок, а также в горячеканальных системах и экструзионных матрицах. Обеспечивает стабильную температуру расплава и формы, что гарантирует высокое качество литья.
• Аддитивные технологии: Элементы нагрева для 3D-принтеров и термоплит, где требуется точный и равномерный нагрев рабочего стола или экструдера.
• Упаковочное оборудование: Применяются в запайщиках пакетов, машинах горячего тиснения, ламинаторах для активации клеевых слоев и формирования герметичных швов.
• Лабораторное и медицинское оборудование: Прогрев различных сред (масла, жира, воды, твердых тел) в лабораторных установках, стерилизационных камерах, анализаторах жидкостей. Герметичность позволяет эксплуатацию в условиях влажности и контакта с химически агрессивными реагентами.
• Пищевая промышленность: Нагрев компонентов в линиях по производству безалкогольных напитков, оборудования для приготовления и розлива.

Экономический эффект и оптимизация затрат при использовании ТЭНП

Выбор и внедрение качественных патронных ТЭНП, таких как модель 9,3×100 мм, 250 Вт/110 В, не просто решает задачу нагрева, но и напрямую влияет на ключевые экономические показатели предприятия. Оптимизация затрат достигается по нескольким направлениям:

1. Снижение операционных расходов (OpEx):
   • Энергоэффективность: Благодаря высокой теплопроводности MgO и плотной посадке, потери тепла минимальны. Это приводит к сокращению потребления электроэнергии на поддержание заданной температуры. Расчетный годовой экономический эффект может достигать 5-15% от затрат на электроэнергию по сравнению с менее эффективными аналогами или устаревшими системами нагрева.
   • Сокращение простоев (Downtime): Легкость и быстрота замены ТЭНП минимизируют время, необходимое для восстановления работоспособности оборудования. Каждый час простоя высокопроизводительной линии может стоить компании тысячи и десятки тысяч рублей. Оценка показывает, что быстрая замена ТЭНП позволяет сократить время простоя на 2-4 часа при каждом инциденте, что при нескольких заменах в год приводит к значительной экономии.
   • Уменьшение затрат на обслуживание: Долговечность ТЭНП снижает частоту плановых и внеплановых замен, сокращая расходы на комплектующие и оплату труда обслуживающего персонала.
2. Повышение качества продукции и снижение брака:
   • Стабильность процесса: Равномерный и точный нагрев исключает температурные флуктуации, которые могут влиять на качество конечного продукта. В производстве пластмасс это означает снижение количества дефектных изделий (например, с неполным заполнением формы, короблением), что напрямую конвертируется в уменьшение потерь материала и трудозатрат.
   • Контролируемость: Возможность интеграции термопар позволяет добиться максимальной точности температурного режима, критичной для адгезии, полимеризации или стерилизации.
3. Увеличение срока службы основного оборудования (CapEx):
   • Правильный подбор и эксплуатация ТЭНП предотвращают перегрев или неравномерный нагрев элементов пресс-форм, штампов и других узлов, что в противном случае привело бы к их деформации или преждевременному износу. Это продлевает срок службы дорогостоящего основного оборудования, откладывая капитальные вложения на его замену.

Таким образом, хотя ТЭНП является относительно небольшим компонентом, его влияние на общую эффективность и экономику производства значительно. Расчет ROI (Return on Investment) для инвестиций в качественные патронные ТЭНП может быть выражен формулой: ROI = (Прибыль от сокращения простоев + Экономия на электроэнергии + Снижение брака - Стоимость ТЭНП и установки) / Стоимость ТЭНП и установки. Зачастую, инвестиции в надежные нагреватели окупаются в течение нескольких месяцев за счет минимизации потерь и оптимизации процессов.

Понимание базовых характеристик и прямого экономического эффекта является лишь отправной точкой. Дальнейшая оптимизация и максимизация эффективности требуют углубленного анализа практических аспектов внедрения, эксплуатации и стратегического выбора, которые мы рассмотрим в следующей части.

Продвинутые аспекты выбора, внедрения и эксплуатации патронных ТЭНП

Переходя от фундаментальных знаний о ТЭНП к их стратегическому применению, руководителям и техническим специалистам важно рассмотреть аспекты, влияющие на долгосрочную производительность и безопасность. Правильный подход к выбору, монтажу и мониторингу обеспечивает не только эффективную работу, но и минимизирует риски, связанные с дорогостоящими простоями и обслуживанием. Модель 9,3×100 мм, 250 Вт/110 В, обладая специфическими параметрами, требует продуманного внедрения для раскрытия всего своего потенциала.

Детальный алгоритм монтажа и первоначального запуска

Эффективность и долговечность патронного ТЭНП во многом зависят от корректности его монтажа. Несоблюдение технологии установки может привести к снижению теплопередачи, локальным перегревам и преждевременному выходу элемента из строя. Ниже представлен детализированный алгоритм:

1. Подготовка посадочного гнезда:
   • Проверка геометрии: Диаметр отверстия должен быть на 0,1–0,5 мм больше диаметра ТЭНа (для 9,3 мм это 9,4–9,8 мм). Глубина гнезда должна быть не менее длины нагревателя (≥100 мм) для полной теплопередачи.
   • Оценка состояния: Убедитесь в отсутствии заусенцев, окалины, загрязнений или остатков предыдущих нагревателей. Любые неровности нарушают плотный контакт.
   • Очистка: Тщательно очистите гнездо от механических частиц, масла, жира с помощью сжатого воздуха и подходящих растворителей.
2. Подготовка ТЭНП к установке:
   • Осмотр: Визуально проверьте корпус ТЭНа на отсутствие механических повреждений, изгибов, трещин на изоляции выводов.
   • Измерение сопротивления изоляции: Используйте мегаомметр для проверки сопротивления изоляции между выводами и корпусом ТЭНа. Значение должно быть не менее 1 МОм. Низкое сопротивление указывает на повреждение изоляции или увлажнение MgO, что требует сушки ТЭНа.
   • Смазка (опционально, но рекомендовано): Для улучшения теплового контакта и облегчения последующей замены используйте тонкий слой высокотемпературной термостойкой смазки на медной или графитовой основе. Избегайте обычных смазок, которые могут выгореть или карбонизироваться.
3. Установка и фиксация:
   • Аккуратное введение: Вставьте нагреватель торцом с выводами наружу, плавно, без применения чрезмерных усилий. Убедитесь в плотном контакте по всей длине.
   • Фиксация: В большинстве случаев ТЭНП фиксируется за счет плотной посадки. Для вертикального монтажа или в условиях вибрации могут потребоваться опциональные элементы фиксации, такие как фланцы, штуцеры или зажимные кольца.
4. Электрическое подключение:
   • Напряжение и полярность: Подключите провода к источнику питания 110 В, строго соблюдая схему (особенно если есть встроенная термопара). Используйте качественные термостойкие клеммы или пайку для надежного контакта.
   • Защита выводов: Изолируйте места подключения термоусадочной трубкой или специальными термостойкими герметиками для защиты от влаги и механических повреждений.
   • Подключение термоконтроля: Если ТЭНП оснащен термопарой, подключите ее к соответствующему контроллеру температуры (ПИД-регулятору) для точного управления и мониторинга.
5. Тестирование и ввод в эксплуатацию:
   • Постепенный запуск: Не рекомендуется мгновенный выход на полную мощность. Осуществите постепенный нагрев, контролируя ток и температуру.
   • Мониторинг температуры: В течение первых часов работы тщательно отслеживайте температуру нагреваемого объекта и поверхности ТЭНа, убеждаясь, что она не превышает максимально допустимые 500 °C.
   • Проверка равномерности: При возможности, используйте тепловизор для оценки равномерности распределения температуры по поверхности нагреваемого объекта.

Оценка рисков и методы повышения долговечности

Долговечность ТЭНП напрямую влияет на TCO (Total Cost of Ownership – общая стоимость владения) оборудования. Предотвращение типичных проблем и грамотная эксплуатация могут значительно увеличить срок службы элементов:

• Сухой ход: Наиболее критическая ошибка – включение ТЭНа без теплового контакта с нагреваемым телом (сухой ход). Это приводит к резкому повышению температуры внутри ТЭНа, перегреву спирали и ее быстрому перегоранию. Всегда убеждайтесь, что ТЭНП полностью погружен в нагреваемую среду или плотно установлен в посадочное гнездо.
• Превышение удельной мощности: Хотя данная модель имеет оптимальную удельную мощность (~2,5 Вт/см²), превышение этого показателя при проектировании системы (например, замена на более мощный аналог без учета теплоотдачи) может привести к локальным перегревам. Для обеспечения максимальной долговечности рекомендуется не превышать 15 Вт/см² для большинства приложений.
• Коррозия корпуса: В агрессивных средах (кислоты, щелочи, солевые растворы) стандартная нержавеющая сталь может подвергаться коррозии. Для таких условий следует выбирать ТЭНП с корпусом из специальных сплавов (например, Incoloy, Hastelloy) или с защитным покрытием (например, тефлон, кварцевое стекло).
• Вибрация и механические нагрузки: Постоянная вибрация или механические удары могут повредить внутреннюю структуру ТЭНа или изоляцию выводов. Необходимо обеспечить надежную фиксацию и защиту от внешних воздействий.
• Перепады напряжения: Скачки напряжения выше номинальных 110 В могут вызвать перегрузку и перегорание спирали. Рекомендуется использовать стабилизаторы напряжения или системы защиты от перенапряжения.
• Регулярная диагностика: Периодическая проверка сопротивления изоляции (не реже 1 раза в год) и визуальный осмотр позволяют выявить потенциальные проблемы на ранней стадии.

Сравнительный анализ альтернатив и стратегический выбор

При выборе ТЭНП важно не просто найти аналог по размерам, но и провести комплексный анализ, учитывая специфику производственного процесса и долгосрочные цели. Представленная модель 9,3×100 мм, 250 Вт/110 В является базовой. Рассмотрим расширенный спектр критериев выбора:

Отзывы пользователей и отраслевые кейсы подтверждают надежность ТЭНП в ТПА и 3D-принтерах. Например, в производстве сложных композитных материалов точный и равномерный нагрев, обеспечиваемый патронными ТЭНП, позволяет избежать внутренних напряжений и дефектов в готовых изделиях. Для крупных предприятий, управляющих десятками и сотнями единиц оборудования, стандартизация по таким надежным элементам, как модель 9,3×100 мм, существенно упрощает логистику закупок и снижает риски.

Перспективы развития и кастомизация под специфические задачи

Рынок патронных нагревателей постоянно развивается, предлагая инновационные решения. Современные производители (как в КНР, так и в России) активно предлагают кастомизированные ТЭНП, что позволяет максимально адаптировать нагревательный элемент под уникальные требования оборудования и процесса. Тенденции развития включают:

• Интеграция умных функций: Встроенные микроконтроллеры и сенсоры, способные передавать данные о температуре и состоянии нагревателя в реальном времени. Это позволяет реализовать предиктивное обслуживание, предотвращая отказы до их возникновения.
• Новые материалы: Разработка корпусов и изоляционных материалов с повышенной температурной стойкостью (до 800 °C и выше) и устойчивостью к экстремально агрессивным средам.
• Энергоэффективность нового поколения: Дальнейшее повышение КПД за счет оптимизации геометрии спирали и применения наноструктурированных MgO-композитов, что делает ТЭНП все более конкурентоспособными даже по сравнению с индукционными нагревателями в компактных системах.
• Масштабная кастомизация: Возможность заказа ТЭНП с нестандартными длинами, диаметрами, конфигурацией выводов, неравномерным распределением мощности или специализированными типами термопар, что критично для уникального оборудования.

Например, в 2025 году прогнозируется рост спроса на ТЭНП для экструзии полимеров нового поколения и для медицинского оборудования, такого как высокотемпературные стерилизаторы и анализаторы жидкостей, где требования к точности и надежности постоянно ужесточаются. Поставки ТЭНП для крупных линий по производству безалкогольных напитков или высокоточных лабораторных анализаторов служат яркими примерами стратегического выбора кастомизированных решений, обеспечивающих бесперебойную работу критически важных систем.
