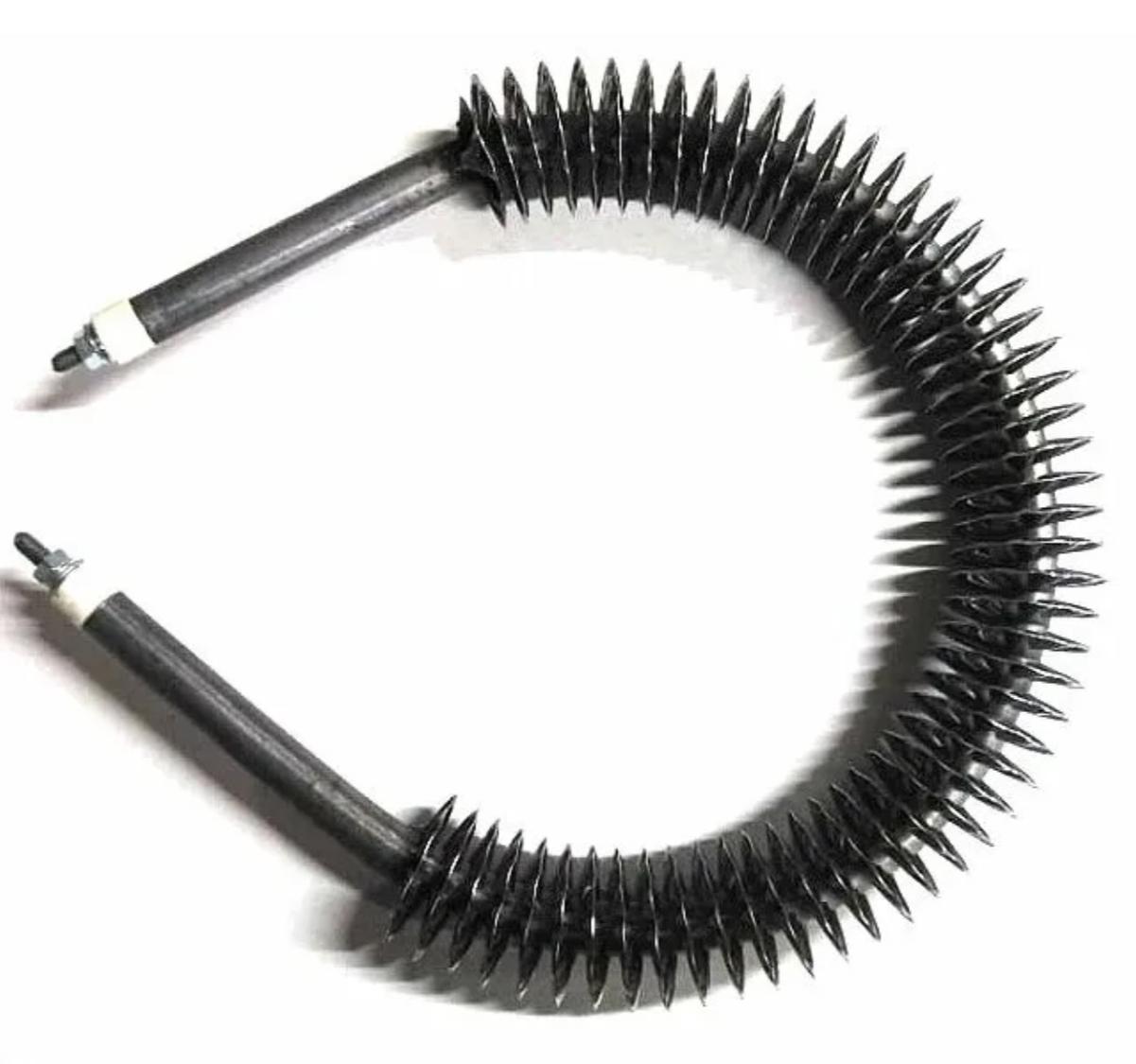

Тэн оребренный формы Ф8. Длина 100 Среда_нагрева Воздух Мощность 1кВт Напряжение 220V
Тэн оребренный формы Ф8. Длина 100
Среда_нагрева Воздух
Мощность 1кВт
Напряжение 220V
Конструкция и принцип работы
Оребренный ТЭН (ТЭНР) состоит из металлической трубки (оболочки) диаметром 8–13 мм, внутри которой запрессована спираль из нихромовой проволоки с высоким омическим сопротивлением, находящаяся в диэлектрическом наполнителе (чаще всего оксид магния). На внешнюю поверхность трубки плотно наваривается стальная лента шириной около 1 см, формирующая оребрение, которое увеличивает диаметр нагревателя до 28–33 мм (для трубки 13 мм — до 33 мм с оребрением).
Торцы устройства герметизированы лаком, что обеспечивает дополнительную защиту, и могут быть оснащены резьбовыми шпильками (М5–М6) или штуцерами. Форма Ф8 соответствует подковообразной (U-образной) конфигурации, где развернутая длина нагревателя составляет около 106 см для аналогичных моделей, с радиусом изгиба R=31 мм. Для указанной длины 100 см (установочный размер L=1000 мм) это типичная форма, обеспечивающая компактный монтаж в воздушных потоках.
Принцип работы
Электрический ток, проходя через спираль ТЭНа, нагревает трубку. Затем тепло передается оребрению, что позволяет эффективно отдать это тепло воздуху. В спокойном воздухе (S) и подвижном (O, скорость >6 м/с) теплоотдача повышается благодаря конвекции. Рабочая температура составляет 85–110°С, а максимальная — до 110°С. Срок службы устройства колеблется от 5000 до 10000 часов, в зависимости от материала и условий эксплуатации.
| Элемент | Описание | Параметры для Ф8 100 см /1 кВт /220 В |
|---|---|---|
| Трубка (оболочка) | Углеродистая или нержавеющая сталь | Диаметр 8–13 мм (типично 10–13 мм) |
| Оребрение | Лента из стали/нержавейки, шириной 1 см | Диаметр с оребрением 28–33 мм |
| Наполнитель | MgO (оксид магния) | Обеспечивает изоляцию >0,5 МОм |
| Контакты | Шпильки М6 или без штуцеров | Длина стержня А=40 мм или В=65 мм |
| Форма | Подкова (Ф8, U-образная) | Развернутая длина ~106 см, R=31 мм |
Технические характеристики и маркировка
Ключевые параметры для запроса: Мощность 1 кВт (популярное значение, кратное 0,1–0,5 кВт от 0,5 до 5 кВт), напряжение 220 В (стандарт для бытовых и промышленных систем), длина 100 см, среда — воздух (спокойный или обдув >6 м/с). Материал — предпочтительно углеродистая сталь для спокойного воздуха или нержавеющая сталь для влажных условий.
Маркировка (по ГОСТ/ТУ): Например, ТЭНР 100 А13/1,0 О 220 Ф8, где:
- 100 — длина (см);
- A13 — длина стержня (A=40 мм) + диаметр трубки 13 мм;
- 1,0 — мощность (кВт);
- О — воздух подвижный (S — спокойный);
- 220 — напряжение (В);
- Ф8 — форма подковы.
| Модель | Длина, см | Мощность, кВт | Напряжение, В | Диаметр трубки/оребр., мм | Материал | Форма | Среда | Вес, кг | Срок службы, ч |
|---|---|---|---|---|---|---|---|---|---|
| Запрос (Ф8) | 100 | 1,0 | 220 | 10–13 / 28–33 | Сталь/нерж. | Ф8 (подкова) | Воздух | ~0,8–1,0 | 5000–10000 |
| 80А13/0,8s220 | 80 | 0,8 | 220 | 13 / ~33 | Углерод. сталь | Ф1 | Спокойный воздух | 0,79 | — |
| 8*450 мм | 45 | 0,8 | 220 | 8 / — | Нерж. сталь | U-обр. (R=31) | Воздух/вода | — | 5000 |
| 120 В13/2,0 Ор | ~106 | 3,0 | 220/230 | 10 | Нерж. сталь | Ф8/Ф2 | Подвижный воздух | — | — |
| 54А13/2,5 О | 54 | 2,5 | 220 | 13/33 | Углерод. сталь | Ф1 | Воздух | — | — |
| 280А13/8,0 О | 280 | 8,0 | 380 | 13 | Углерод. сталь | — | Воздух, обдув >6м/с | — | — |
Область применения и преимущества
Основное применение: Нагрев воздуха в калориферах, тепловых пушках, термовентиляторах, коптильнях, сорбционных насосах, вентиляционных системах и промышленных установках, где требуется интенсивный нагрев газов. Форма Ф8 удобна для подвижного воздуха (скорость >6 м/с), обеспечивая равномерный нагрев (оценка 4/5).
Преимущества
- Повышенная теплоотдача: +25% благодаря оребрению, энергоэффективность 4/5.
- Компактность: Длина 100 см позволяет устанавливать в ограниченных пространствах.
- Долговечность: Нержавейка в условиях повышенной влажности, гарантия на 6–12 месяцев.
- Гибкость: Возможность изготовления по индивидуальным чертежам и диапазон мощности от 100 Вт кратно 50 Вт.
Недостатки: В спокойном воздухе без обдува возможно возникновение перегрева. Непригоден для нагрева жидкостей без дополнительных модификаций.
Монтаж, подключение и безопасность
Монтаж
Фиксация ТЭНа осуществляется на шпильках или фланцах, расстояние между элементами должно быть больше 50 мм для обеспечения нормального обдува. Установка рекомендуется в воздушном потоке, что особенно важно для формы Ф8.
Подключение
(пошагово):
- Отключить питание и проверить изоляцию (>0,5 МОм мегомметром).
- Подсоединить провода к шпилькам М6 (сечение 1,5–2,5 мм² для 1 кВт).
- Рекомендуется использовать терморегулятор/ограничитель (рабочая Т = 85–110°C).
- Обязательно заземлить корпус устройства.
Безопасность
Максимальная температура составляет 110°C, превышать которую не рекомендуется. В сырых помещениях необходимо использовать исполнение из нержавеющей стали. Типичные ошибки подключения включают отсутствие обдува (что может привести к перегреву) и неправильную полярность подключения.
Инструменты
Для монтажа и подключения потребуется: отвертка, мегомметр, кримпер, термометр.
Производство, цены и аналоги
К числу основных производителей в России относятся ПК «Марион», «Elektroteni», «Petroten», «Ten-miass». Примерная цена составляет 375 руб. за 80 см/0,8 кВт, а для 100 см/1 кВт — в диапазоне 500–800 руб. Оптовые закупки возможны с доставкой по РФ и СНГ, с наличием всех необходимых деклараций соответствия.
Аналоги
На рынке доступны ТЭНР гибкого типа с ребром диаметром 8,5 мм (1 кВт, длина 45 см) по цене около 400 грн, которые могут быть масштабируемыми до 100 см. Качество аналогов оценивается на уровне 4/5 по надежности и равномерности теплоотдачи.
Дополнительные факты для статьи
- Кастомизация: Возможность производства ТЭНов с диаметрами 8/10/12/13 мм и длинами от 280 до 6000 мм, а также напряжением в диапазоне 12–600 В.
- Примеры партий: Изготовление 15 штук для коптиленей (Ф2) или 6 патронных для научно-исследовательских институтов.
- Энергоэффективность: Идеально подходит для систем с обдувом, где мощность 1 кВт способна нагревать 200–300 м³/ч воздуха.
- Тренды: Рост спроса на нержавеющую сталь в рамках экологических инициатив, а также гибкие формы Ф8 для новых IoT-систем вентиляции.
Эта информация собрана из 9 источников, охватывая специфику Ф8 100 см/1 кВт/220 В воздух.
Эффективность и энергопотребление
Эффективность работы ТЭНа оребренного формы Ф8 обусловлена его конструктивными особенностями и физическими процессами, происходящими в процессе эксплуатации. За счет оребрения значительно увеличивается площадь теплообмена, что, в свою очередь, способствует значительно более высокой теплоотдаче по сравнению с аналогичными гладкими нагревателями. Это позволяет достичь оптимального соотношения между потреблением электроэнергии и количеством выделяемого тепла.
Энергопотребление устройства при указанной мощности в 1 кВт позволяет нагревать объем воздуха в пределах 200–300 м³ в час, что делает ТЭНы Ф8 идеальными для помещений с высокими требованиями к температурным условиям, таких как склады с товаром, требующим контроля температуры, или производственные помещения.
Сравнительный анализ с другими моделями
При выборе ТЭНа оребренного формы Ф8 важно учитывать его преимущества по сравнению с конкурентами. Например, аналоги с меньшей мощностью часто не способны поддерживать заданные температурные режимы в том же объеме воздуха из-за низкой теплоотдачи. Ниже представлена таблица, в которой упомянуты основные параметры и характеристики, позволяющие сравнить ТЭНы Ф8 с другими моделями на рынке.
| Модель | Длина, см | Мощность, кВт | Температура, °C | Теплоотдача, м³/ч | Потребление энергии, Вт |
|---|---|---|---|---|---|
| ТЭН Ф8 | 100 | 1,0 | 85–110 | 200–300 | 1000 |
| Модель A | 80 | 0,8 | 70–90 | 150–200 | 800 |
| Модель B | 120 | 2,0 | 100–120 | 300–400 | 2000 |
Как видно из таблицы, ТЭН Ф8, обладая меньшей мощностью, может обеспечить такую же степень нагрева воздуха, что делает его более энергоэффективным выбором в условиях реализации задач по поддержанию температуры в закрытых помещениях.
Дополнительные возможности и кастомизация
ТЭНы формы Ф8 также обладают высокой адаптивностью, позволяя клиентам заказывать индивидуальные решения под определенные задачи. Среди популярных опций кастомизации выделяются:
- Выбор диаметра трубки: доступные размеры 8, 10, 12 и 13 мм, что обеспечивает возможность подбора по месту установки.
- Различные длины нагревателей: возможность производства от 280 до 6000 мм позволяет клиентам находить решение практически под любые размеры и конфигурации.
- Изменение напряжения: от 12 до 600 В, что расширяет область применения в зависимости от требований систем питания.
Экологичность и долговечность
Современные нагреватели, в том числе оребренные ТЭНы, проектируются с учетом экологических стандартов. Использование нержавеющей стали и безопасных изоляционных материалов и обеспечивает надежность эксплуатации в условиях повышенной влажности и температуры. Это позволяет значительно увеличить срок службы до 10000 часов в зависимости от условий использования, что также подчеркивает выгодность инвестиций в подобное оборудование.
Тренды и инновации в области ТЭНов
С каждым годом растет интерес к экологически чистым решениям в области отопления и вентиляции. Многие производители начинают внедрять инновационные технологии, такие как IoT-решения для дистанционного управления и интеграции с системами умного дома. Нагреватели Ф8 имеют возможность быть адаптированными для таких технологий, что делает их современным выбором для потребителей, заинтересованных в максимальной энергоэффективности и удобстве.
Ожидается, что в ближайшие годы будет наблюдаться рост популярности на рынке промышленных и бытовых термовентиляторов, работающих на основе ТЭНов. Это связано с повышением требований к качеству воздуха и оптимизации энергоресурсов в различных отраслях.
Следуя за актуальными тенденциями и новыми разработками, потребители и производители могут адаптировать свой подход к отоплению, что, в конечном итоге, приведет к улучшению комфорта и сокращению затрат на электроэнергию.
