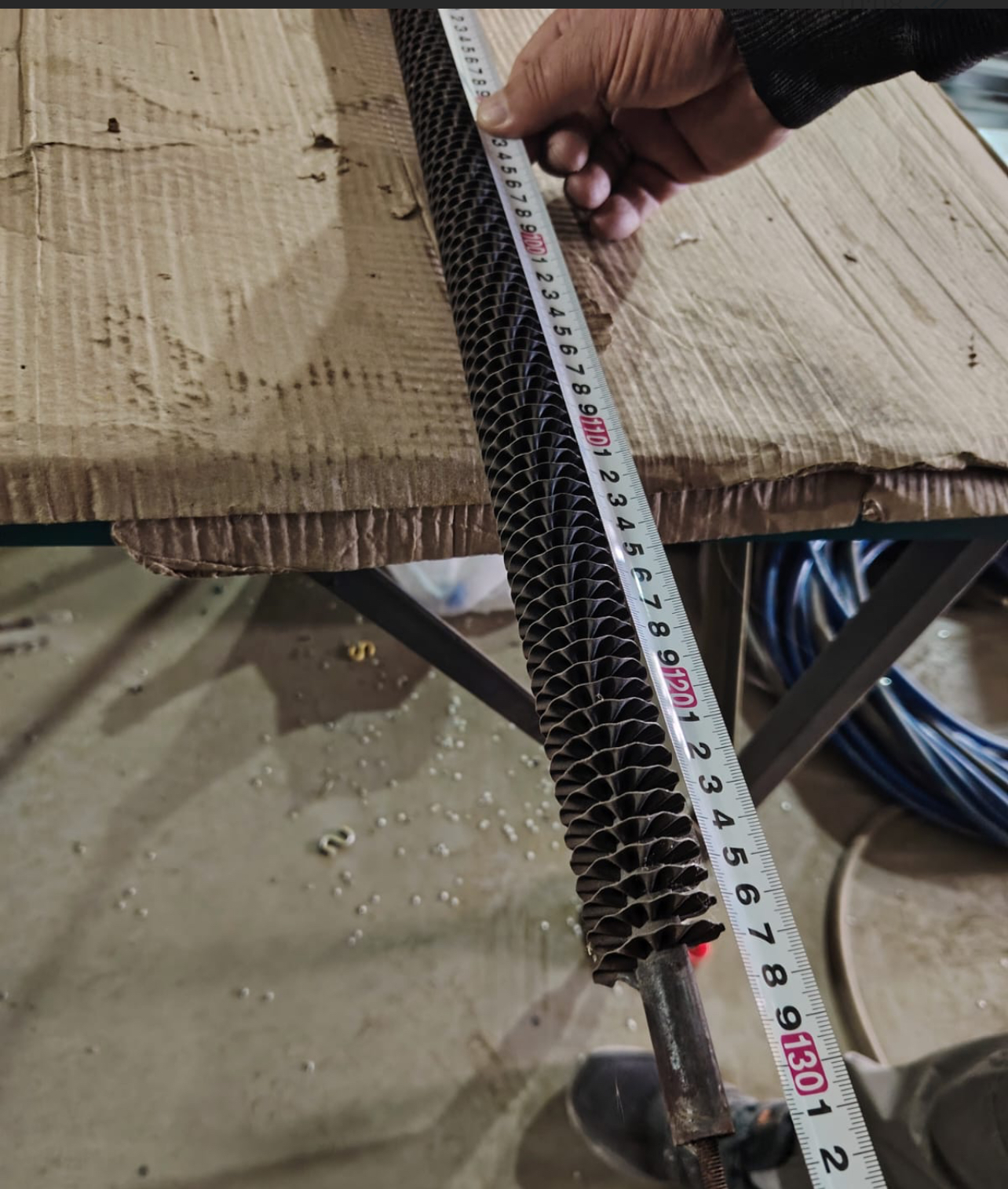

Тэн оребренный для порошковой окраски. Мощность 1,5 квт, напряжение 220 В

Оптимизация нагрева в камерах порошковой окраски: фокус на оребренных ТЭНах 1,5 кВт, 220 В

Качество полимерного покрытия в порошковой окраске напрямую зависит от точности и равномерности температурного режима в камере полимеризации. Недостаточный или неравномерный нагрев приводит к дефектам: плохой адгезии, неполной полимеризации, изменению цвета и текстуры. В этом контексте выбор и правильная эксплуатация нагревательных элементов (ТЭНов) становится критически важным для производственных процессов. Оребренные трубчатые электронагреватели (ТЭНы) зарекомендовали себя как одно из наиболее эффективных решений для конвективного нагрева воздуха в таких камерах. Их конструкция, обеспечивающая увеличенную площадь теплоотдачи, позволяет значительно повысить КПД процесса.

Рассматривая типовой сценарий для небольших или модульных камер, ТЭНы мощностью 1,5 кВт при напряжении 220 В являются распространенным выбором, обеспечивающим баланс между интенсивностью нагрева, энергопотреблением и совместимостью со стандартными электрическими сетями. Они играют центральную роль в создании стабильной температурной среды, необходимой для высококачественного отверждения порошковых красок, обычно требующего температур в диапазоне 160-210 °С.

Ключевые понятия и терминология

• ТЭН (Трубчатый электронагреватель): Устройство для преобразования электрической энергии в тепловую, состоящее из металлической трубки с расположенным внутри спиральным нагревательным элементом и электрической изоляцией (обычно из оксида магния).
• Оребрение: Дополнительная металлическая лента (часто из алюминия или углеродистой стали), обмотанная вокруг поверхности трубки ТЭНа. Её основная функция — многократно увеличить площадь поверхности теплообмена, что значительно повышает эффективность передачи тепла в воздушную среду.
• Конвективный нагрев: Процесс передачи тепла через движение среды (в данном случае воздуха или смеси газов). Оребренные ТЭНы оптимизированы именно для такого типа нагрева, обеспечивая эффективный перенос тепла в объеме камеры.
• Полимеризация: Химический процесс отверждения порошковой краски под воздействием определенной температуры в течение заданного времени. Это ключевой этап, определяющий физико-механические свойства и внешний вид покрытия.
• Адгезия: Сила сцепления (прилипания) порошковой краски к поверхности изделия. Недостаточная адгезия приводит к отслаиванию покрытия и браку.
• Терморегулятор: Устройство, предназначенное для автоматического поддержания заданной температуры путем включения и выключения нагревательных элементов. Критичен для точности процесса полимеризации.
• TCO (Total Cost of Ownership) — Общая стоимость владения: Интегральный показатель, включающий не только первоначальную стоимость оборудования, но и все сопутствующие затраты на протяжении всего жизненного цикла: эксплуатация, обслуживание, ремонты, энергопотребление, а также потери от простоев.

Конструктивные особенности и технические параметры оребренных ТЭНов

Выбор оребренных ТЭНов для камер порошковой окраски обоснован их конструктивными преимуществами, которые напрямую влияют на эффективность и долговечность работы оборудования.

• Материалы: Основа ТЭНа — трубка, чаще всего изготавливаемая из нержавеющей стали (например, AISI 304, AISI 321). Это обеспечивает высокую коррозионную стойкость в агрессивных средах и прочность при высоких температурах (до 400-500 °С). Оребрение, как правило, выполняется из алюминиевой или углеродистой стальной ленты. Алюминий предпочтителен из-за его высокой теплопроводности и меньшей массы, тогда как углеродистая сталь выбирается для более жестких условий эксплуатации или где требуется повышенная механическая прочность.
• Форма и геометрия: Наиболее распространены прямые и U-образные формы. Прямые ТЭНы легко монтируются в ряд, обеспечивая равномерное распределение тепла по всей длине. U-образные варианты компактнее и подходят для ограниченного пространства. Длина нагревателей варьируется от 280 мм до нескольких метров, подбираясь под конкретные габариты камеры. Диаметр трубки обычно составляет 10-13 мм, что является оптимальным для баланса между прочностью, массой и эффективностью нагрева.
• Мощность и напряжение: Для стандартных камер порошковой окраски широко используются ТЭНы мощностью 1,5 кВт при напряжении 220 В. Это позволяет эффективно нагревать воздух без необходимости вводить трехфазное подключение, упрощая проектирование и снижая затраты на электросеть. Однако в более крупных или специализированных камерах применяются ТЭНы мощностью до 6,7 кВт и более, с соответствующим напряжением (например, 380 В).
• Рабочая среда и температура: Эти ТЭНы предназначены для нагрева воздуха и способны выдерживать температуры поверхности до 400-500 °С, что с запасом перекрывает рабочие температуры полимеризации красок (160-210 °С). Высокая теплоотдача с оребрением позволяет избежать локальных перегревов самой трубки, продлевая её ресурс.

Расчет мощности и подбор оребренных ТЭНов

Точный расчет необходимой мощности является краеугольным камнем энергоэффективности и стабильности процесса полимеризации. Недостаточная мощность приведет к увеличению времени нагрева, неполной полимеризации и браку. Избыточная — к неоправданному перерасходу энергии и потенциально к перегреву.

Факторы, влияющие на расчет:

1. Объем и площадь камеры: Чем больше объем, тем больше энергии требуется для нагрева воздуха до заданной температуры. Площадь поверхности камеры важна для оценки теплопотерь.
2. Уровень теплоизоляции: Качество теплоизоляции стен, пола, потолка и дверей камеры напрямую влияет на потери тепла. Хорошая изоляция (например, сэндвич-панели с базальтовой ватой) значительно снижает требуемую мощность.
3. Требуемая рабочая температура: Температура полимеризации (160-210 °С) и время достижения этой температуры.
4. Дополнительный тепловой запас: Рекомендуется закладывать 15-25% запаса мощности для компенсации теплопотерь через открывающиеся двери, нагрев деталей, находящихся внутри, и ускоренного выхода на режим.
5. Время выхода на рабочий режим: Целевое время, за которое камера должна достичь заданной температуры. Более быстрое время требует большей пиковой мощности.

Формула для грубого расчета тепловой мощности (P) для нагрева воздуха в камере:

P = (V * ρ * C * ΔT / t) + Q_потери

Где:

• P — необходимая тепловая мощность (кВт);
• V — объем камеры (м³);
• ρ — плотность воздуха при средней температуре (кг/м³, ~1.15 кг/м³ при 20°С);
• C — удельная теплоемкость воздуха (кДж/(кг·°С), ~1 кДж/(кг·°С));
• ΔT — разница между целевой и начальной температурой (°С);
• t — желаемое время нагрева (секунды);
• Q_потери — оценочные теплопотери через стенки камеры (кВт), зависящие от площади поверхности, коэффициента теплопередачи материалов и разницы температур.

Полученная общая мощность затем делится на количество ТЭНов, чтобы определить мощность каждого элемента. Для 1,5 кВт элементов, это позволяет добиться оптимального распределения тепла и управления.

Сравнительная таблица: Оребренные ТЭНы против альтернативных методов нагрева

Для принятия обоснованного решения о выборе системы нагрева, важно сравнить оребренные ТЭНы с другими распространенными подходами, исходя из ключевых B2B критериев.

Из таблицы видно, что оребренные ТЭНы представляют собой оптимальный баланс между эффективностью, безопасностью, долговечностью и стоимостью владения, особенно для конвективного нагрева в камерах порошковой окраски.

После детального анализа технических характеристик и стратегических преимуществ оребренных ТЭНов, а также их позиционирования относительно других нагревательных систем, следующим шагом для принятия взвешенного решения становится углубление в практические аспекты внедрения, эксплуатации и дальнейшей оптимизации работы этих систем на производстве.

Продвинутая практика и внедрение оребренных ТЭНов в производственные процессы

Выбор оребренных ТЭНов как основы теплового оборудования для камеры порошковой окраски — это только первый этап. Для достижения максимальной эффективности, надежности и минимизации эксплуатационных издержек требуется комплексный подход к их интеграции и управлению. Речь идет не только о выборе конкретной модели, но и о проектировании всей системы нагрева, её автоматизации, регулярном обслуживании и стратегическом планировании замены.

Архитектура системы нагрева и интеграция

Эффективность оребренных ТЭНов мощностью 1,5 кВт, 220 В в камерах порошковой окраски значительно возрастает при продуманной архитектуре всей системы. Это включает не только сами нагреватели, но и систему циркуляции воздуха, контроля температуры и безопасности.

1. Расположение ТЭНов: Для обеспечения равномерного температурного поля в камере ТЭНы обычно монтируются параллельно полу, распределяясь по обеим боковым стенкам. Это способствует созданию симметричного конвективного потока и исключает «холодные зоны», критичные для адгезии и полимеризации. Рекомендуется использовать крепления, которые минимизируют теплопотери через корпус камеры и позволяют легко заменять элементы.
2. Система принудительной конвекции: В промышленных камерах почти всегда используется принудительный обдув с помощью вентиляторов. Скорость воздушного потока от 6 м/с и выше значительно увеличивает эффективность теплообмена с оребрением, сокращая время выхода на режим и улучшая равномерность. Важно правильно рассчитать производительность вентиляторов и направляющие потоки.
3. Система контроля температуры: Для точного поддержания требуемого режима полимеризации (например, 180°С ±3°С) необходимы высокоточные терморегуляторы, а в идеале — ПИД-контроллеры (пропорционально-интегрально-дифференциальные). Они обеспечивают минимальные колебания температуры, быстрое реагирование на изменения и предотвращают перегревы. Датчики температуры (термопары или термосопротивления) должны быть расположены в нескольких контрольных точках внутри камеры.
4. Интеграция с автоматизацией: Современные камеры интегрируются с централизованными системами управления производством (MES-системы). Это позволяет автоматизировать циклы нагрева, вести логирование температурных профилей для каждой партии изделий, прогнозировать потребление энергии и планировать техническое обслуживание.
5. Системы безопасности: Включение защитных термостатов, отключающих нагрев при превышении критической температуры, аварийных выключателей и систем защиты от короткого замыкания.

Пошаговая реализация системы нагрева на оребренных ТЭНах

Внедрение или модернизация системы нагрева в камере порошковой окраски – это проект, требующий четкого планирования. Рассмотрим основные этапы.

Этап 1: Проектирование и расчет (Спринт 1: 1-2 недели)

• Определение требований:
  • Целевые температурные режимы для различных типов красок.
  • Объем и геометрические параметры камеры.
  • Желаемое время выхода на рабочий режим.
  • Существующая электросеть (220 В, 380 В).
  • Бюджетные ограничения.
• Расчет мощности и подбор ТЭНов:
  • Использование уточненных формул с учетом теплопотерь и материала изоляции.
  • Выбор оптимального количества ТЭНов 1,5 кВт, 220 В и их конфигурации (прямые, U-образные).
  • Подбор материалов (нержавеющая сталь для трубки, алюминий для оребрения).
• Разработка схемы размещения:
  • Определение точек монтажа ТЭНов для максимальной равномерности.
  • Планирование расположения датчиков температуры и вентиляторов.
  • Создание электрической схемы подключения.
• Роли и артефакты: Технолог по окраске, инженер-теплотехник, инженер-электрик. Результат: Техническое задание, расчетная документация, электрическая схема, схема размещения.

Этап 2: Закупка и монтаж (Спринт 2: 2-4 недели)

• Выбор поставщика:
  • Приоритет надежным производителям с сертификацией и возможностью изготовления ТЭНов по индивидуальным требованиям.
  • Оценка срока службы, гарантийных обязательств и сервисной поддержки.
• Закупка компонентов:
  • ТЭНы (1,5 кВт, 220 В, нержавеющая сталь/алюминий).
  • Терморегуляторы/ПИД-контроллеры.
  • Датчики температуры, вентиляторы, кабельная продукция, защитные автоматы.
• Монтаж:
  • Установка ТЭНов, вентиляторов, датчиков согласно разработанной схеме.
  • Подключение к электросети с соблюдением всех норм электробезопасности.
  • Прокладка кабелей, монтаж щита управления.
• Роли и артефакты: Отдел закупок, монтажная бригада, инженер-электрик. Результат: Установленное оборудование, исполнительная документация.

Этап 3: Пусконаладка и тестирование (Спринт 3: 1 неделя)

• Настройка контроллеров:
  • Калибровка датчиков температуры.
  • Настройка параметров ПИД-регулятора для минимизации перерегулирования и стабилизации температуры.
  • Программирование режимов полимеризации.
• Тестовые циклы:
  • Проведение циклов нагрева без изделий, с пустыми полками, с контролем температурного поля в различных точках камеры.
  • Анализ равномерности нагрева и скорости выхода на режим.
  • Выполнение пробных партий окраски для оценки качества полимеризации и адгезии.
• Обучение персонала:
  • Обучение операторов работе с системой управления и процедурам безопасности.
  • Инструктаж по регулярному обслуживанию.
• Роли и артефакты: Инженер по АСУ ТП, технолог, операторы. Результат: Рабочая система, протоколы испытаний, инструкции по эксплуатации.

Кейсы/паттерны использования оребренных ТЭНов 1,5 кВт, 220 В

Примеры из практики демонстрируют гибкость и эффективность использования оребренных ТЭНов для различных производственных задач.

1. Кейс 1: Небольшая мастерская/SMB-производство (малые объемы)
   • Задача: Окраска мелкосерийных изделий (автомобильные диски, элементы мебели) с минимальными капитальными вложениями.
   • Решение: Компактная камера объемом 2-3 м³ с 4-6 оребренными ТЭНами по 1,5 кВт, 220 В. Расположение — попарно на боковых стенах. Используется простой терморегулятор и осевой вентилятор для циркуляции.
   • Эффект: Быстрый выход на режим (15-20 мин до 180°С), равномерное покрытие, низкие энергозатраты благодаря эффективной изоляции и оптимальному подбору ТЭНов. Общая потребляемая мощность 6-9 кВт. Низкий TCO.
2. Кейс 2: Среднее предприятие (конвейерная линия)
   • Задача: Интеграция в существующую конвейерную линию для полимеризации крупных металлических конструкций с высокой производительностью.
   • Решение: Туннельная проходная камера объемом до 15-20 м³, оснащенная 20-30 оребренными ТЭНами по 1,5 кВт, 220 В. ТЭНы установлены по всей длине туннеля с обеих сторон, разбиты на несколько температурных зон, управляемых ПИД-контроллерами. Мощная система циркуляции воздуха с тангенциальными вентиляторами.
   • Эффект: Стабильная температура в каждой зоне, минимальное время полимеризации для поточного производства. Отслеживание температурных профилей через MES-систему, минимизация брака. Расчетный срок службы ТЭНов до 10 000 часов обеспечивает предсказуемость обслуживания.
3. Кейс 3: Специализированное производство (высокоточные покрытия)
   • Задача: Полимеризация порошковых покрытий для аэрокосмической или медицинской отрасли с крайне строгими допусками по температуре и однородности.
   • Решение: Камера с многослойной изоляцией и прецизионной системой управления. Помимо оребренных ТЭНов 1,5 кВт, 220 В (например, 8-12 штук), используется многоточечный температурный мониторинг (более 10 датчиков). Применяются ТЭНы из высоколегированной нержавеющей стали (AISI 316) для максимальной коррозионной стойкости и стабильности.
   • Эффект: Достижение температурной однородности с отклонением менее ±1°С. Полная валидация каждого производственного цикла, соответствие отраслевым стандартам. Хотя начальные инвестиции выше, отсутствие брака и соответствие требованиям критически важны.
